目标检测（RCNN，Fast R-CNN,Faster R-CNN）

一、写在之前

1.两类目标检测算法

• 一类是基于Region Proposal(区域推荐)的R-CNN系算法（R-CNN，Fast R-CNN, Faster R-CNN等），这些算法需要two-stage，即需要先算法产生目标候选框，也就是目标位置，然后再对候选框做分类与回归。

• 而另一类是Yolo，SSD这类one-stage算法，其仅仅使用一个卷积神经网络CNN直接预测不同目标的类别与位置。

1. 交并比and非极大值抑制

（1）交并比

（2）非极大值抑制（NMS）

（1）将所有框的得分排序，选中最高分及其对应的框

（2）遍历其余的框，如果和当前最高分框的重叠面积(IOU)大于一定阈值，我们就将框删除。（为什么要删除，是因为超过设定阈值，认为两个框的里面的物体属于同一个类别，比如都属于狗这个类别。我们只需要留下一个类别的可能性框图即可。）

（3）从未处理的框中继续选一个得分最高的，重复上述过程。

原文链接：https://blog.csdn.net/zouxiaolv/article/details/107400193

2.两个核心任务：分类+定位

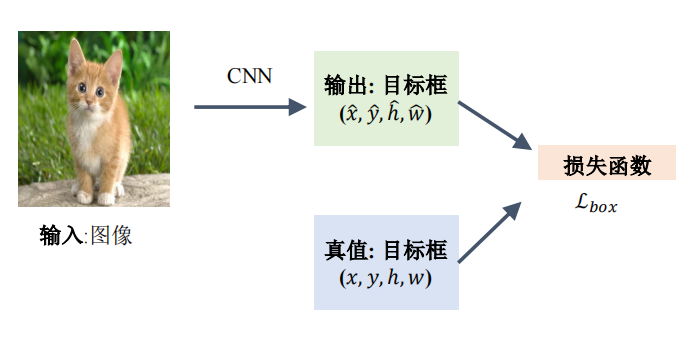

• 将定位视为目标框的回归问题

• 分类

• 实施步骤

（1）训练（或下载）一个分类网络（VGG, GoogLeNet，ResNet ）

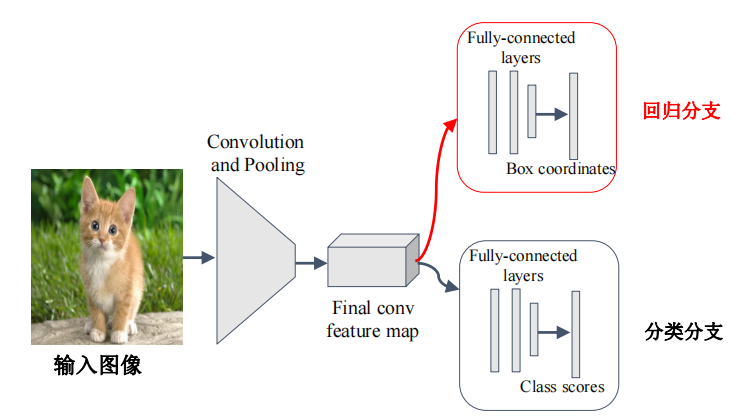

（2）在网络末端增加一个新的全连接“回归分支”

（3）训练定位的“回归分支”（或两个分支联合训练）

（4）测试时，两个分支均进行预测

二、RCNN、Fast R-CNN、Faster R-CNN

1. RCNN

（1）Region Proposals(候选区域）

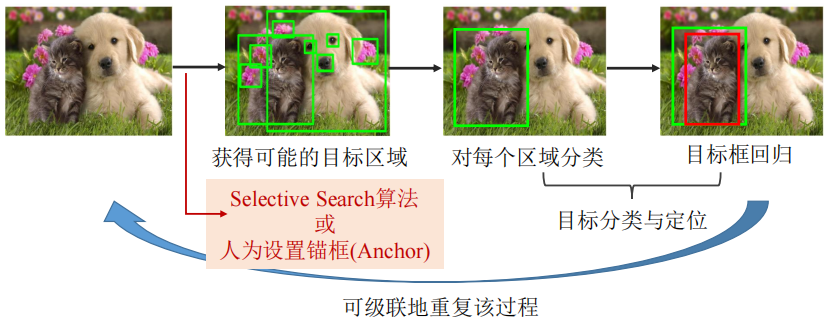

• 首先找到或设定图像中可能存在物体的所有区域

• 再对这些区域进行检测、分类

（2）Selective Search (SS)算法

利用图像分割产生初始分割区域 -> 利用相似度进行区域合并

步骤：

• 使用一种分割手段，将图像分割成小区域 (1k~2k 个)

• 计算所有邻近区域之间的相似性，包括颜色、纹理、尺度等

• 将相似度比较高的区域合并到一起

• 计算合并区域和临近区域的相似度

• 重复3、4过程，直到整个图片变成一个区域

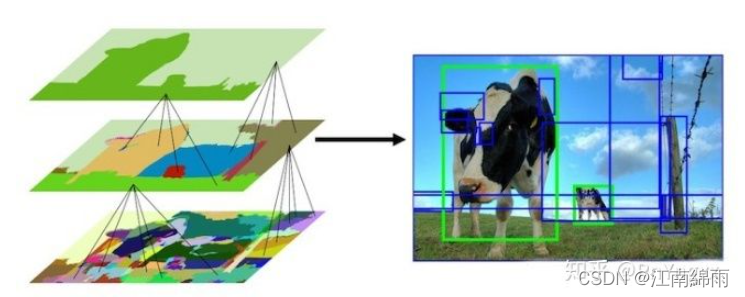

在每次迭代中，形成更大的区域并将其添加到区域提议列表中。这种自下而上的方式可以创建从小到大的不同scale的Region Proposal，如图所示:

》》如何计算两个区域的相似度？

--计算颜色、纹理、大小和形状交叠的差异，用不同的权重相加

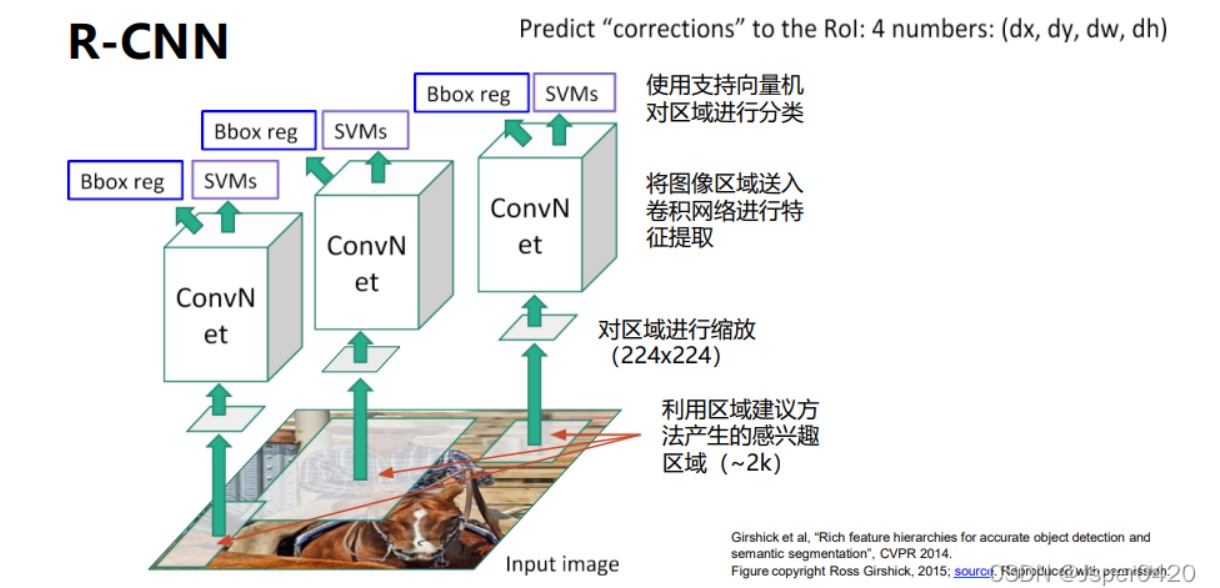

（3）R-CNN算法步骤

1.候选区域的生成

原图上使用Selective Search算法产生一些感兴趣的区域，也就是可能含有目标的区域（region proposals）。

2.将产生的候选区域resize到一个固定大小（因为神经网络的输入是固定的，其实卷积操作的输入可以不固定，全连接层的输入大小才是固定的，这也是后面几个模型会改进的)

3.对每个候选区域，使用深度网络提取特征

将resize后的图像输入到一个CNN网络（这个网络可以是现成的模型，然后微调即可），CNN网络会提取出固定维度的特征向量（原文中使用了AlexNet，去掉最后一个输出层，提取出4096维的特征，也远比传统方式的少了很多）

3.特征送入每一类的SVM分类器，判定类别

再将提取到的特征输入给预先训练好的一组SVM分类器（一共有k个，k即是类别总数，每个都是二分类器），识别出区域中的目标是什么（同时也就大致定位了目标的位置)

4.使用回归器精细修正候选框位置

对NMS处理后剩余的建议框进一步筛选。接着分别用20个回归器对上述20个类别中剩余的建议框进行回归操作，最终得到每个类别的修正后得分最高的bounding box。

具体过程可以看看以下两篇文章：https://blog.csdn.net/STATEABC/article/details/123881710

https://blog.csdn.net/muye_IT/article/details/124309145

缺点：

• 使用Selective Search生成候选区域非常耗时

• 一张图像~2K个候选区域，需~2K次CNN提取特征，存在大量重复计算

• 特征提取、图像分类、边框回归是三个独立步骤，需分别训练，测试效率低

2. Fast R-CNN算法

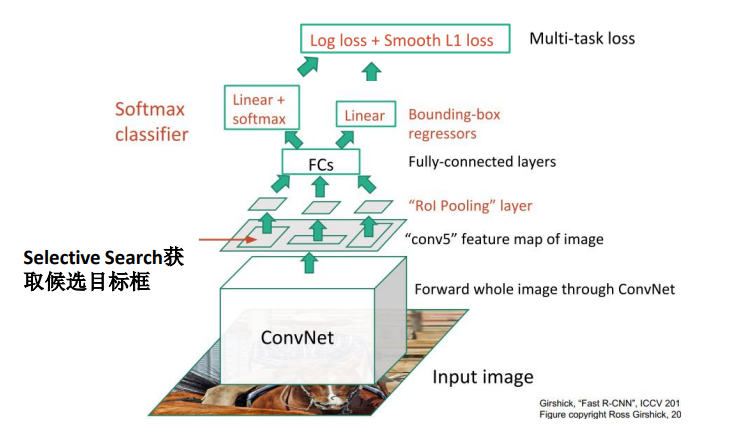

（1）ROI pooling

利用特征采样，把不同空间大小的特征，变成空间大小一致的特征

1.根据输入image，将ROI映射到feature map对应位置；

2.将映射后的区域划分为指定数量的的sections（sections数量与输出的维度相同）；

3.对每个sections进行max pooling操作；

这样我们就可以从不同大小的方框得到固定大小的相应 的feature maps。值得一提的是，输出feature maps的大小不取决于ROI和卷积feature maps大小。

ROI pooling example

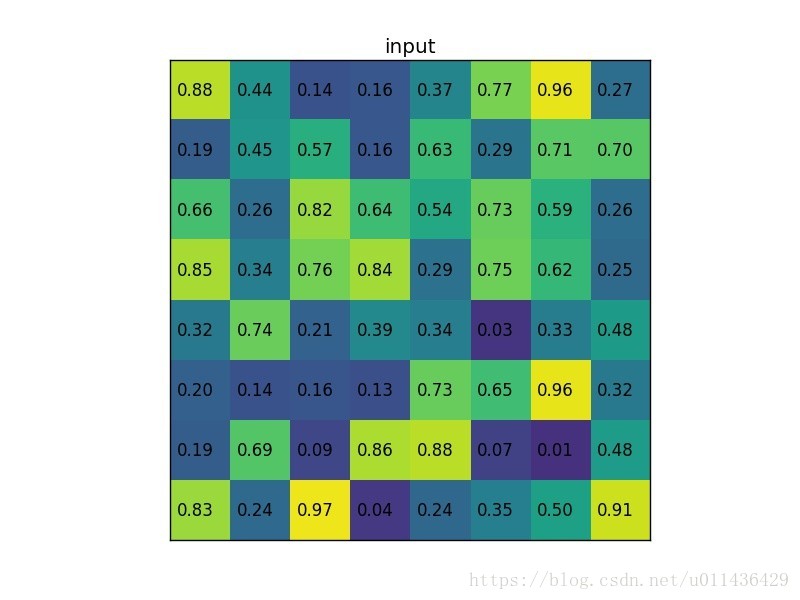

我们有一个8*8大小的feature map，一个ROI，以及输出大小为2*2.

1.输入的固定大小的feature map

2.region proposal 投影之后位置（左上角，右下角坐标）：（0，3），（7，8）。

3.将其划分为（2*2）个sections（因为输出大小为2*2），我们可以得到：

（2)算法流程

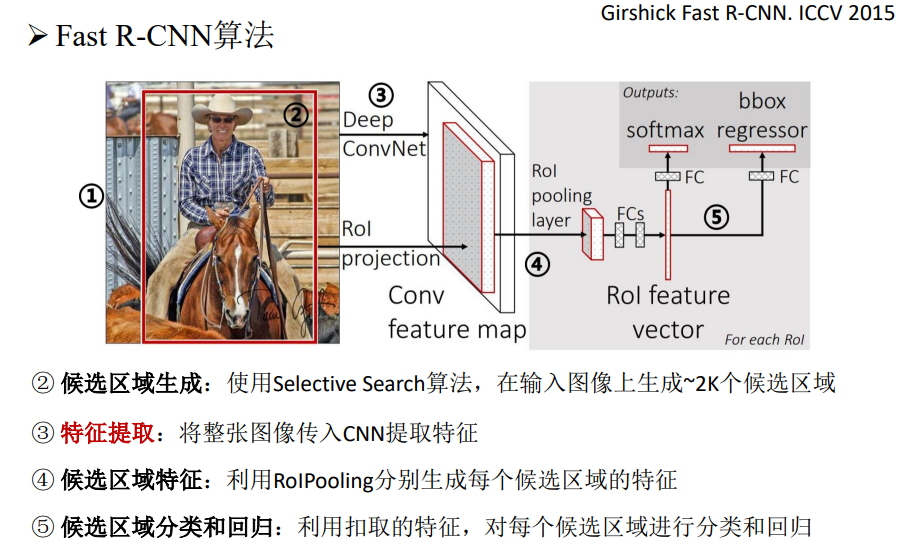

1.一张图片生成1k~2k个候选区域(使用Selective Search方法)；

2.将整幅图像输入到CNN网络中，得到相应的特征图，再将SS算法生成的候选框投影到特征图上获得相应的特征矩阵；

3.将每个特征矩阵通过ROI(Region of Interest) pooling层缩放到7x7大小的特征图，接着将特征图展平通过一系列全连接层得到预测结果。

敲重点：

Fast-RCNN将整张图像(不限制输入图像的尺寸)输入网络，紧接着从输入图像上提取相应的候选区域。再根据每个候选区域原图与特征图的映射关系，就能在特征图中直接获取特征矩阵，这些候选区域的特征不需要再重复计算。

3. Faster R-CNN

具体内容看这篇文章，写的非常好，以下内容基本为搬运：https://blog.csdn.net/qq_47233366/article/details/125579620

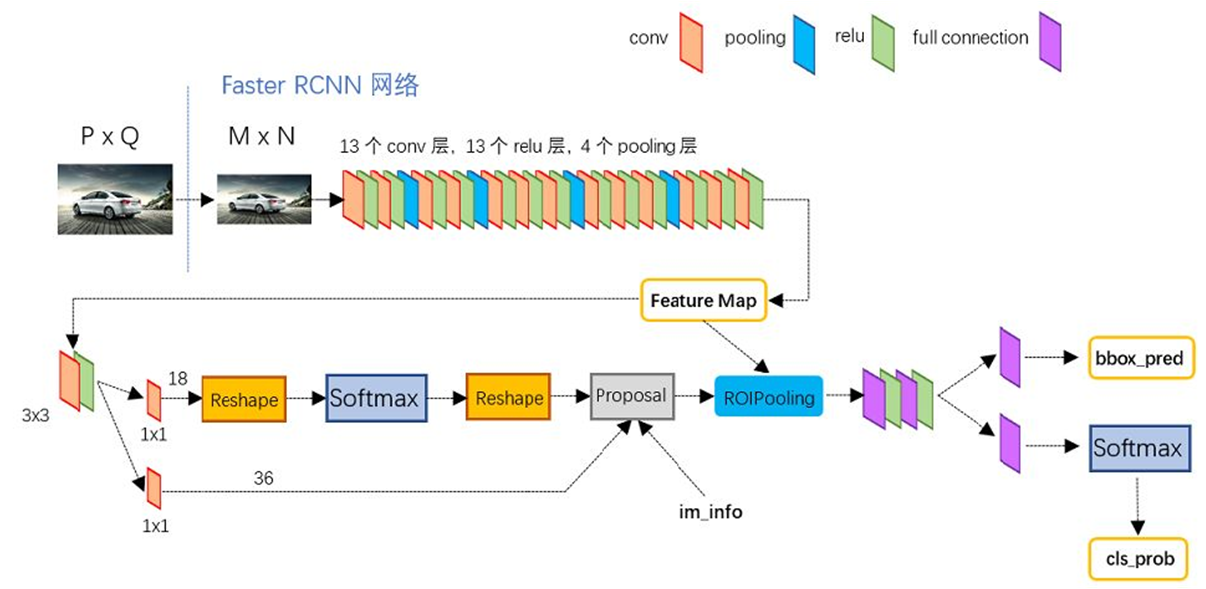

（1）概览

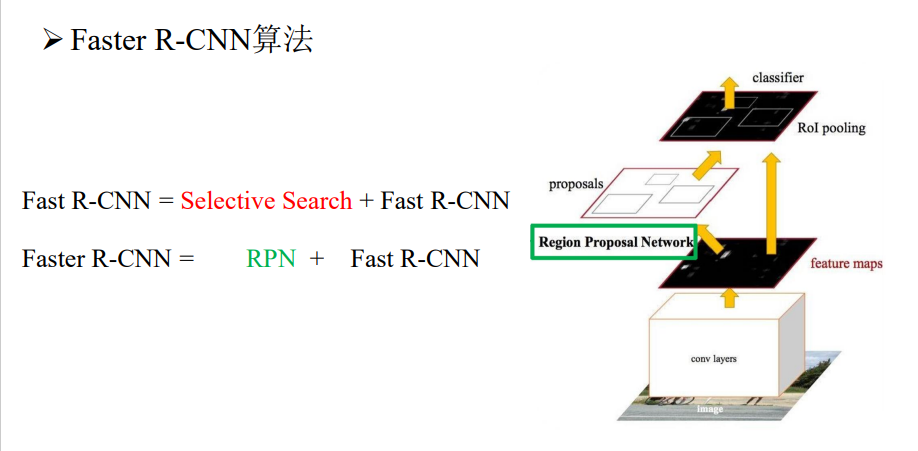

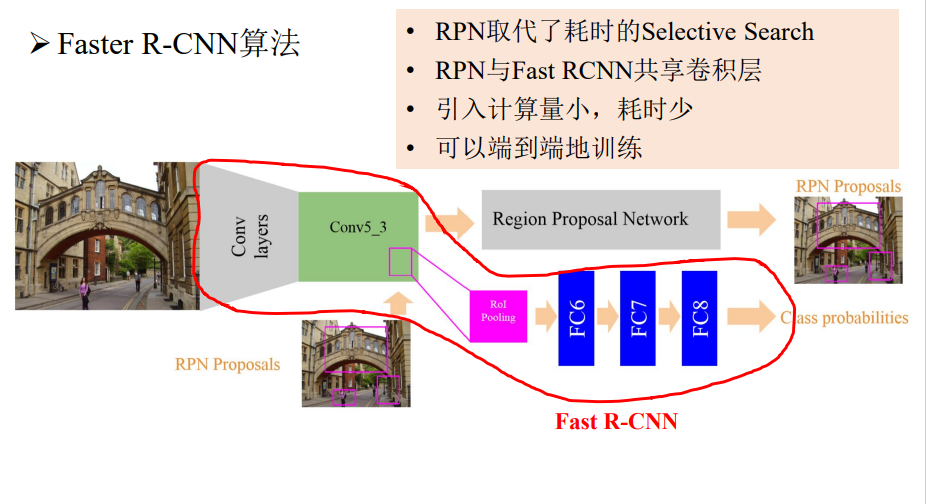

那么Faster R-CNN相较于Fast R-CNN有什么要的改进呢？其实最主要的就是在Fast R-CNN中我们依旧是和R-CNN一样采用SS算法来生成候选框，而在Faster R-CNN中我们采用的是一种称为RPN（Region Proposal Network）的网络结构来生成候选框。其它部分基本和Fast R-CNN一致，所以我们可以将Faster R-CNN的网络看成两部分，一部分是RPN获取候选框网络结构，另一部分是Fast R-CNN网络结构。

• 对于一个P*Q大小的图片，我们先将其resize到特定的M*N大小，之后再送入特征提取网络。

• 此外，可以看到图中的特征提取网络有13个卷积层，4个池化层，其实这个特征提取网络用到就是大名鼎鼎的VGG。值得一提的是在VGG网络中，卷积采用的都是3*3的卷积核，卷积后特征图尺寸不变；而池化采用的是2*2的池化核，池化后特征图尺寸减半。也就是说，在上图的特征提取网络中，含有四个池化层，因此我们最终得到的特征图的尺寸是原来的1/16，即为{M/16)*(N/16)

(2) RPN网络结构

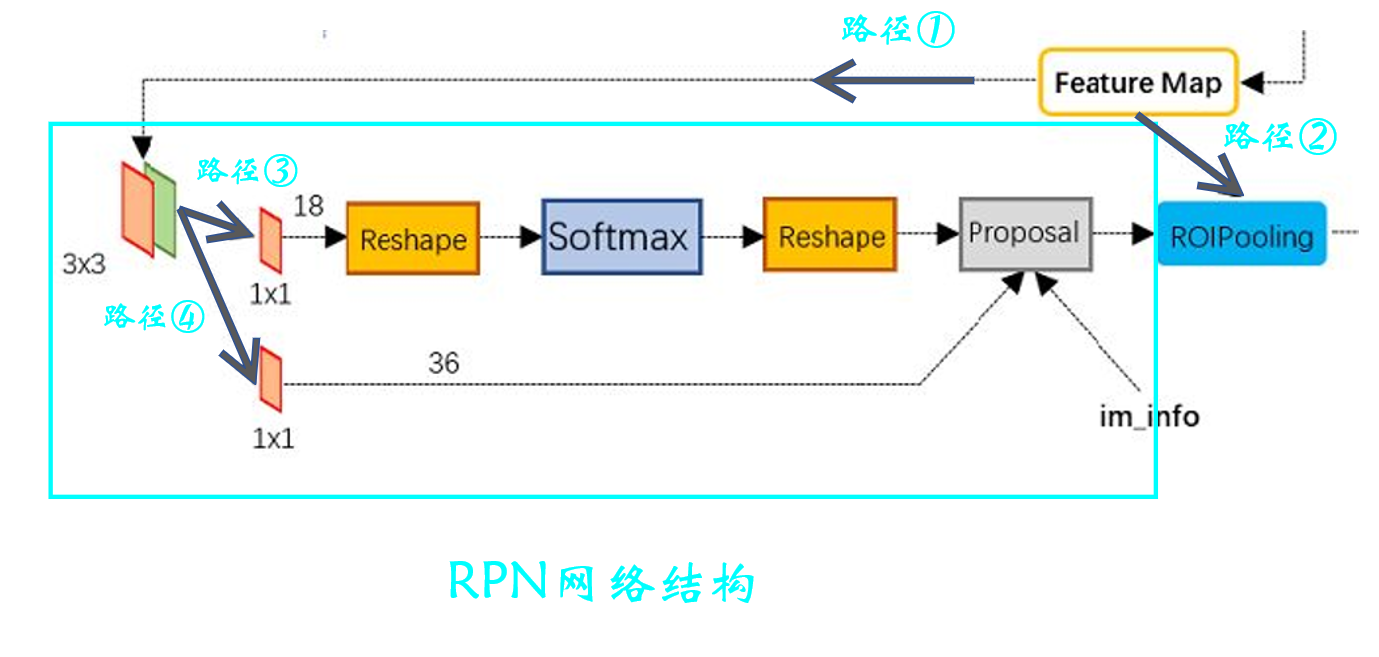

对特征图分别进行路径①和路径②上的操作，其中路径①上的操作即为RPN网络结构。下面我们就来重点谈谈这个RPN网络结构，RPN就是来提取候选框的。

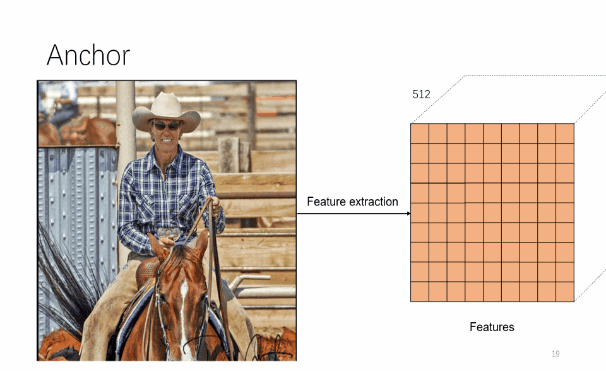

• 用一个3*3的滑动窗口遍历刚刚得到的特征图，其实这就对应了图4.1路径①中的第一个3*3的卷积，卷积过程padding=1,stride=1。之后计算出滑动窗口中心点对应原始图像上的中点， 最后在原始图像每个中心点绘制9种anchor boxes 。【注：怎么由特征图的中心点坐标得到原图的中心点呢？——我们采用的是VGG骨干网络，原图和特征图尺寸相差16倍，因此只需要将特征图中心点坐标乘16即可；或者我们可以计算出中心点在特征图中的相对位置，进一步得到原图中心点位置】

接下来我们看看经过3*3卷积后特征图的变化，因为采用的是卷积核k=3*3，p=1，s=1的卷积，所以卷积后特征图尺寸没有发生变化，这里说一下这个channel=512是由于VGG网络最后一层的输出通道数为512。

3*3卷积后由分别走路径③和路径④进行相关操作。其实路径③就是对刚刚得到的anchor进行分类（前景和背景），而路径④则是对anchor进行回归微调。

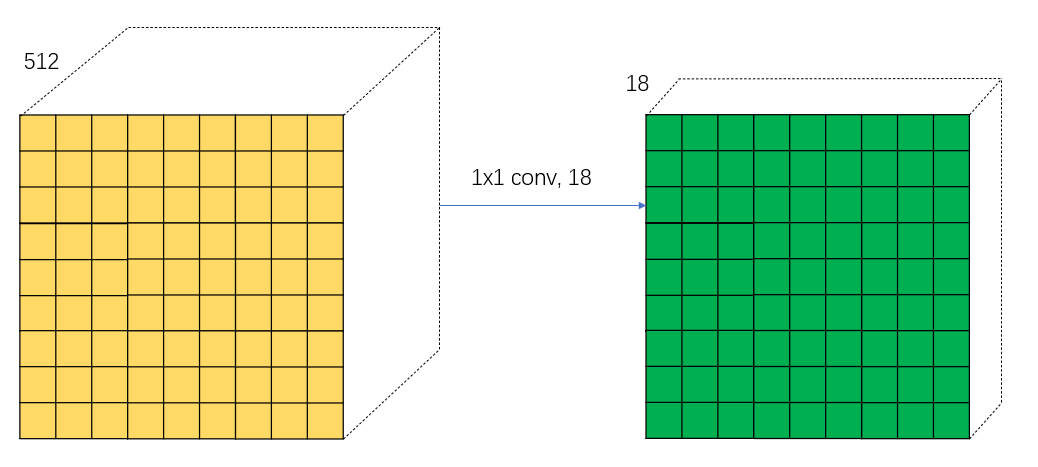

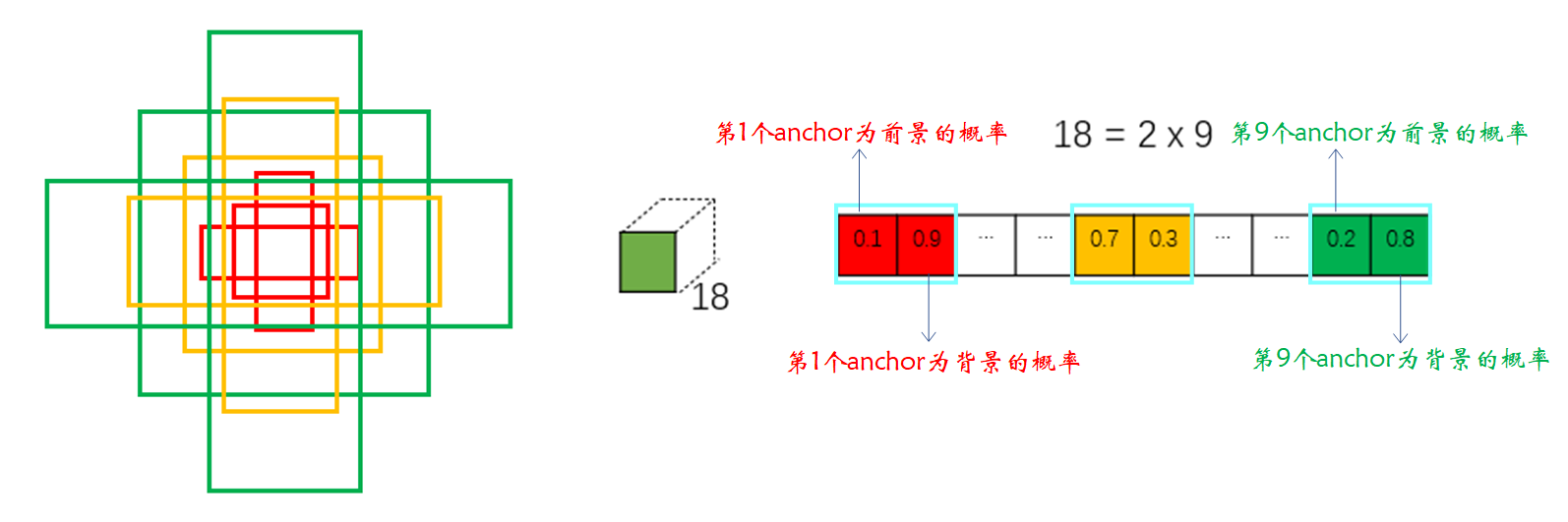

• 首先先来谈谈路径③。首先进行一个1*1的卷积，卷积核个数为18。首先我们要知道的是路径③我们要做的是区分每个anchor是前景还是背景，即分成两个类别，而对于每个小方格都会在原图上生成9个anchor。这样2*9=18，得到的结果中每个小方块就代表原始图像中某个位置每个anchor是否为前景或背景的概率。1*1的卷积后，就进行了softmax层进行分类。【注：在softmax层前后都有一个reshape的操作，这是因为在编写代码时会对输入的格式有要求】 softmax层分类后我们会得到所有的正类的anchor（positive anchors）和负类的anchor（negative anchors）。

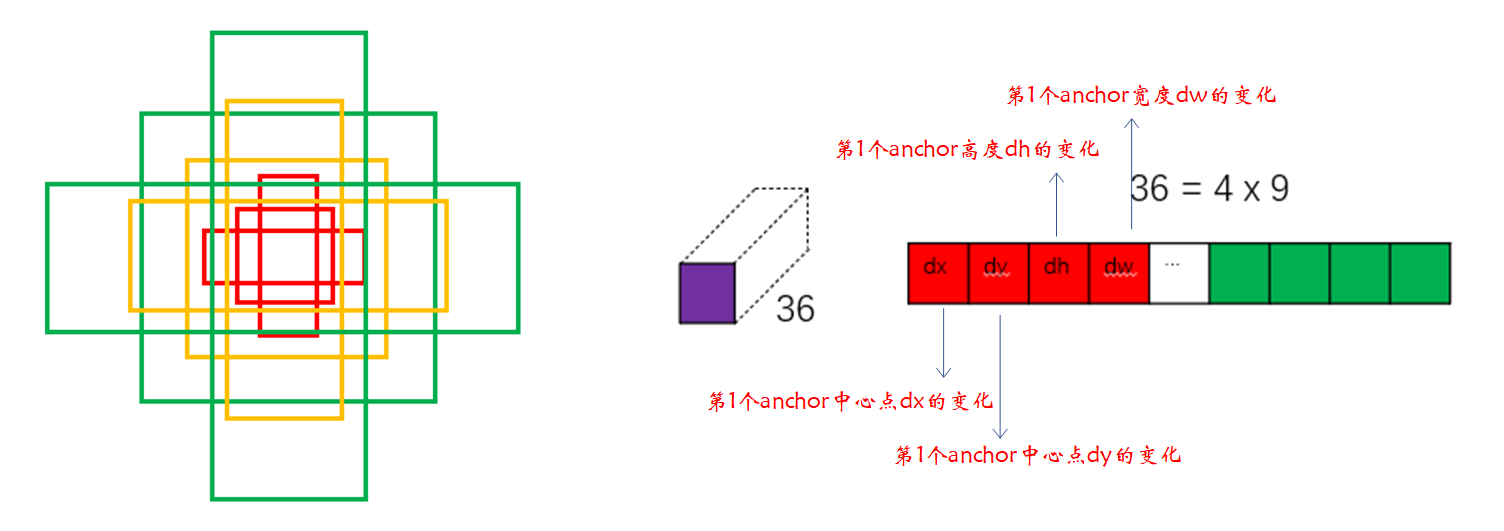

• 接着就来谈谈路径④，同样的，先是一个1*1的卷积，卷积核个数为36。因为在进行回归微调anchor的时候每个anchor需要四个参数，4*9=36，得到的结果中每个小方块就代表原始图像中某个位置每个anchor四个需要调整的参数。

• 接下来路径③和路径④在Proposal这步结合，这步是干什么的呢？其实呀，这一步就是综合了路径③和路径④中的信息，即分类结果和anchor框的回归参数，目的是得到更加精确的候选框（Region Proposal）。细心的同学可能还发现了proposal这步还有一个输入，即im_info，这个参数保存了一些图片尺寸变换的信息，像开始的resize，后面的池化等等。
