ZigBee技术与实训教程（无线传感网技术第五天持续更新）

ZigBee具有广阔的应用前景。

1. 家庭和楼宇网络。
2. 工业控制。
3. 公共场所。
4. 农业控制。
5. 医疗。
6. 商业。

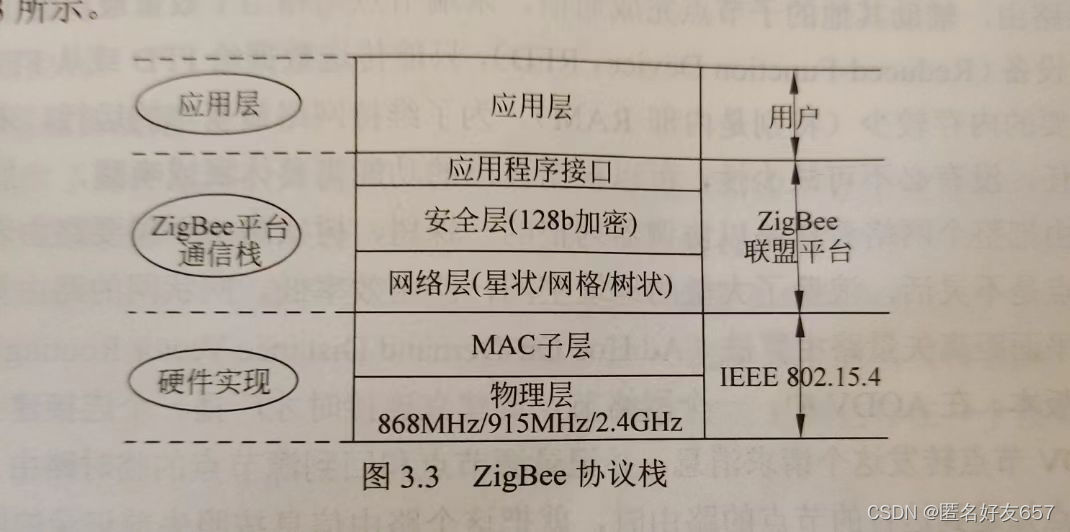

1.ZigBee的协议框架

Zigbee栈是在IEEE 802.15.4标准基础上建立的，定义了MAC层和PHY（数据链路层）。ZigBee设备还包括IEEE 802.15.4(该标准定义了rf射频以及相邻设备间的通信)的数据链路层和MAC层，以及ZigBee堆栈层：网络层、应用层和安全服务提供层。

2.ZigBee网络层规范

网络层主要实现节点加入、离开、路由查找和传送数据等功能。

ZigBee网络层的路由算法：

1. 树路由。
2. 、网状路由

在这些拓扑结构中一般包括三种设备：协调器、路由器和末端节点。

3.网络层规范概述

ZigBee协议栈的核心部分在网络层，网络层主要负责拓扑结构的建立和维护、命名、绑定服务，它们协同完成寻址、路由、传送数据和安全这些不可或缺的任务，支持星状、树状、网格等多种拓扑结构。

ZigBee网络层划分为两种：

1. 网络层数据实体提供相关的SAP的数据传输服务
2. 网络层管理实体提供经由相关的SAP管理服务

网络层必须功能上为MAC层提供支持并为应用层提供合适的服务接口。为了实现与应用层的接口，网络层从逻辑上分为两个具有不同功能的服务实体，即数据实体和管理实体。

NLDE提供如下服务：

1. 产生网络层协议数据单元（NPDU）
2. 提供基于谱图结构的路由策略

NLME提供如下服务
