【数学建模】单摆运动仿真【含Matlab源码 3997期】

⛄一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【数学建模】基于matlab单摆运动仿真【含Matlab源码 3997期】
点击上面蓝色字体，直接付费下载，即可。

获取代码方式2：
付费专栏数学建模（初级版）

备注：
点击上面蓝色字体付费专栏Matlab数学建模（初级版），扫描上面二维码，付费79.9元订阅海神之光博客付费专栏Matlab数学建模（初级版），凭支付凭证，私信博主，可免费获得1份本博客上传CSDN资源代码（有效期为订阅日起，三天内有效）；
点击CSDN资源下载链接：1份本博客上传CSDN资源代码

⛄二、部分源代码

%% 单摆运动仿真

% 求解：1.单摆周期与角振幅之间关系
% 2.演示单摆振动

% 单摆系统参数
% 已知：单摆的摆锤质量m，角位置theta，摆杆长L
% 小角度振动时,单摆周期与角振幅无关，具有等时性，周期为T0；大角度时周期受角振幅影响，为T
% 这里简化分析起见，这里计算出T_dot=T/T0，T_dot是约化周期,其中T0=2pisqrt(L/g)，则有小角度振动T_dot≈1.
% 通过T_dot=T/T0的计算，可以观察出多大角度下单摆的周期会产生收角振幅的影响

% 假设：摆杆无质量，摆球为质点

% 建立坐标系：摆杆铰接点为原点，水平向右为x轴正向，竖直向上为y轴正向,
% 单摆的角位置为摆杆与竖直向下方向的夹角，单摆在右时角位置为正，在左时角位置为负
% 并设单摆逆时针旋转时为旋转正方向

% 单摆振动的周期和运动规律由摆锤的运动方程得出，详细解析见以下网页：
Judge = input('是否打开单摆运动规律的网页讲解，1–打开，0–跳过： ');
if Judge == 1
url = ‘https://wenku.baidu.com/view/29ec28ee81c758f5f61f6738.html’;
web(url)
end

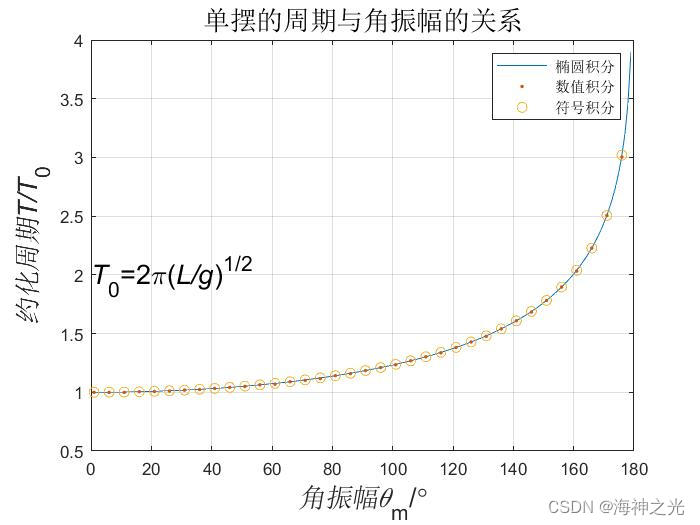

%% 1.单摆的周期与振幅的关系
% 单摆的周期 ( 用内联函数数值积分和符号积分与椭圆积分比较 )
clc; clear all;close all;
theta = 1:179; % 角振幅向量（1°-179°）,假设摆杆为轻质杆。
thm = theta*pi/180; % 角振幅由角度化为弧度数

% 用第一类完全椭圆积分计算单摆精确周期T_dot
% matlab中第一类完全椭圆积分函数语法为：T_dot = ellipke(M)
% 见网页运动规律解析，参数代入时，M = k^2, k = sin(thm/2)，T_dot = T/T0 =ellipke(M)*2/pi.
T_dot = ellipke(sin(thm/2).^2)*2/pi;

% 用以上网页讲解式中的公式（5.1.5），构造分别内联函数和匿名函数句柄进行积分计算约化周期T_dot
T1 = []; % 周期向量置空
T2 = []; % 周期向量置空
n = length(thm); % 角度个数
angle = 1:5:n; % 下标向量 ( 每隔 5度取一个角度 )
for iterNum = angle % 按下标循环
s = [‘1./sqrt(cos(x)-cos(’ num2str(thm(iterNum)) ‘) )’]; % 式（5.1.5）被积函数字符串表达式
f = inline(s); % 构造被积函数的内联函数
t = quadl(f,0,thm(iterNum))*sqrt(2)/pi; %用数值积分函数quadl按式（5.1.5）求周期T/T0
T1=[T1,t]; % 连接周期，即将各个角振幅对应的单摆周期值依次存入向量T1中
% 创建匿名函数,其中
% 内层函数g = (double(integral(@(x) 1./sqrt(cos(x)-cos(thetam)),0,thm(iterNum)))*sqrt(2)/pi)
% 内层函数利用integral积分函数在0-thm(iterNum)之间进行符号积分，积分变量为x,thetam为参数
% 外层函数参数h = @(thetam) (g) 将角振幅参数thetam = thm(iterNum)代入符号积分中，计算约化周期
h = @(thetam) ( (double(integral(@(x) 1./sqrt(cos(x)-cos(thetam)),0,thm(iterNum)))*sqrt(2)/pi) );
t = h(thm(iterNum)); % 用符号积分求周期
T2=[T2,t]; % 连接周期,各个角振幅对应的单摆周期值依次存入向量T2中
end % 结束循环,得到各个角振幅下计算得到的周期向量

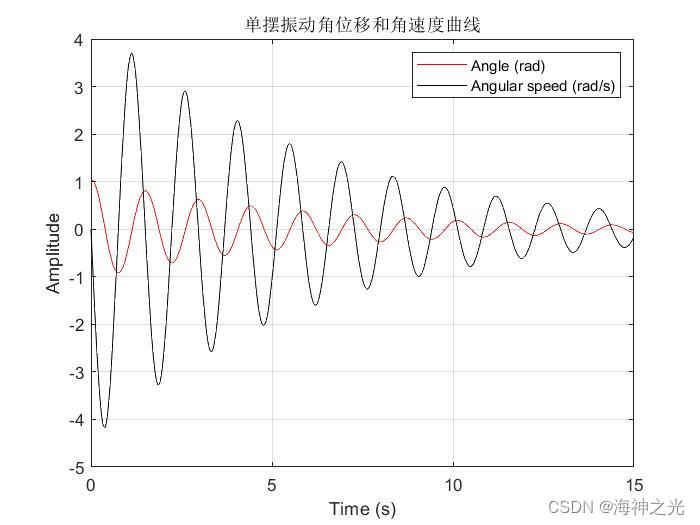

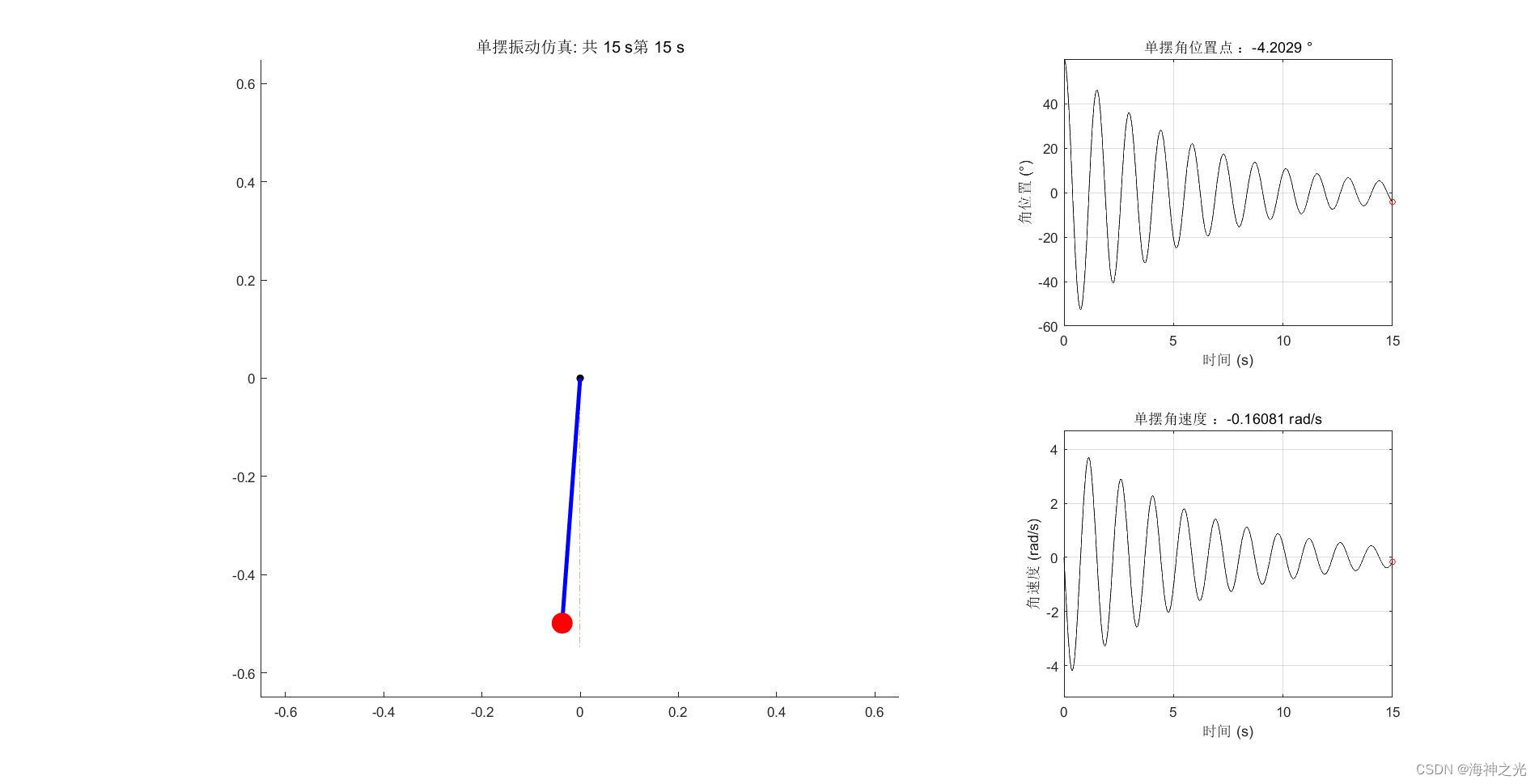

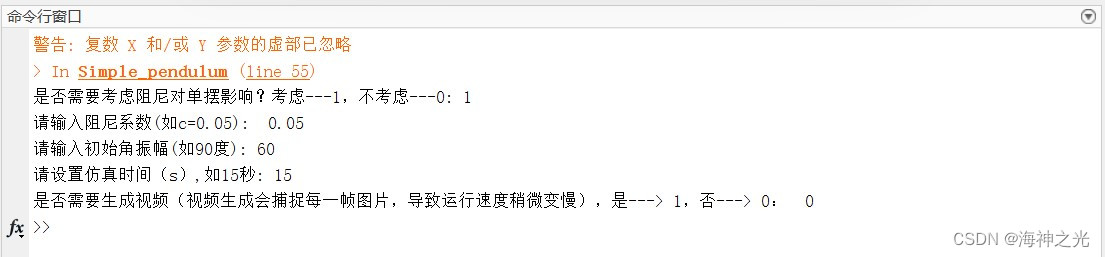

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]李昕.MATLAB数学建模[M].清华大学出版社.2017
[2]王健,赵国生.MATLAB数学建模与仿真[M].清华大学出版社.2016
[3]余胜威.MATLAB数学建模经典案例实战[M].清华大学出版社.2015
