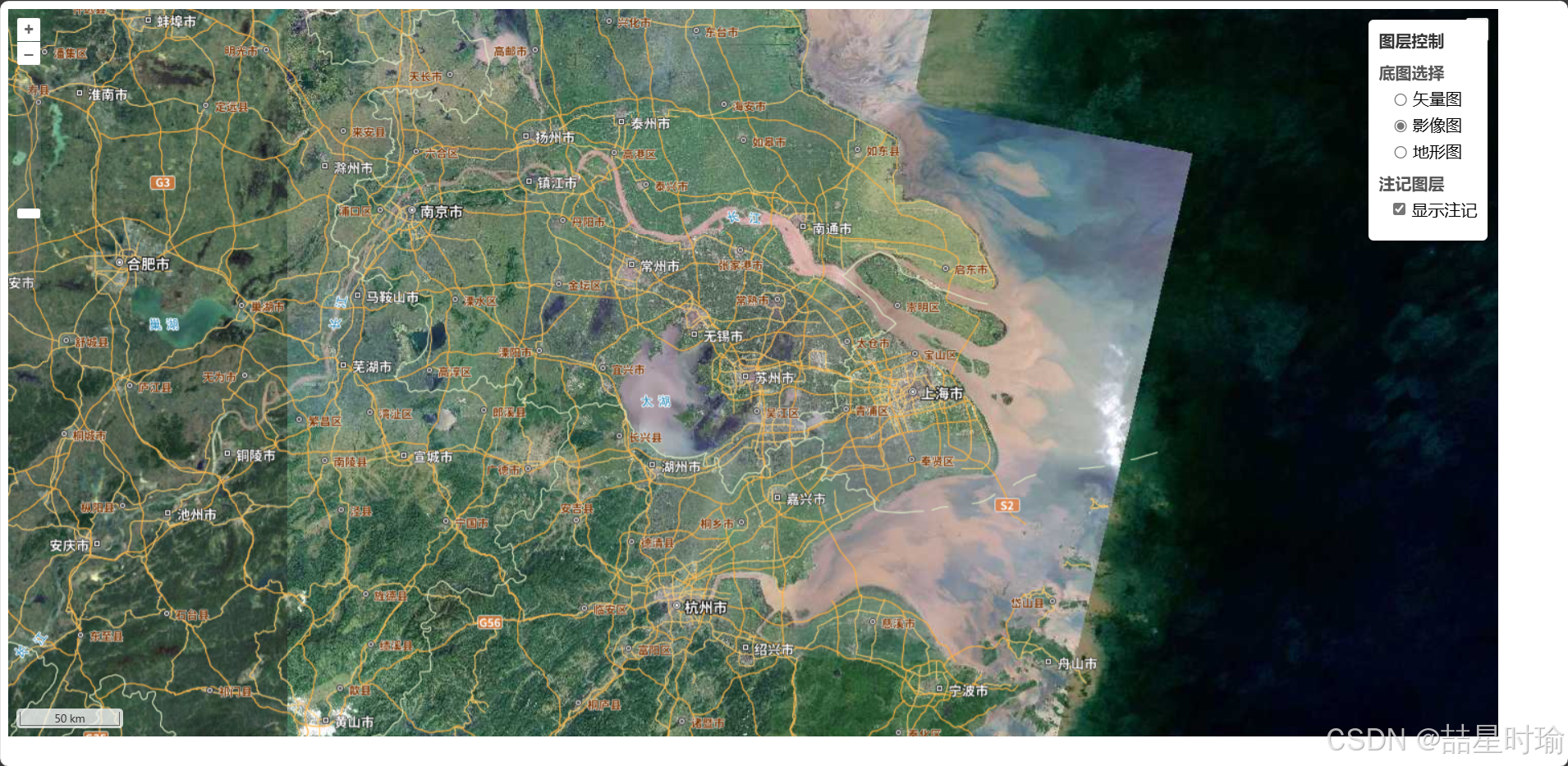

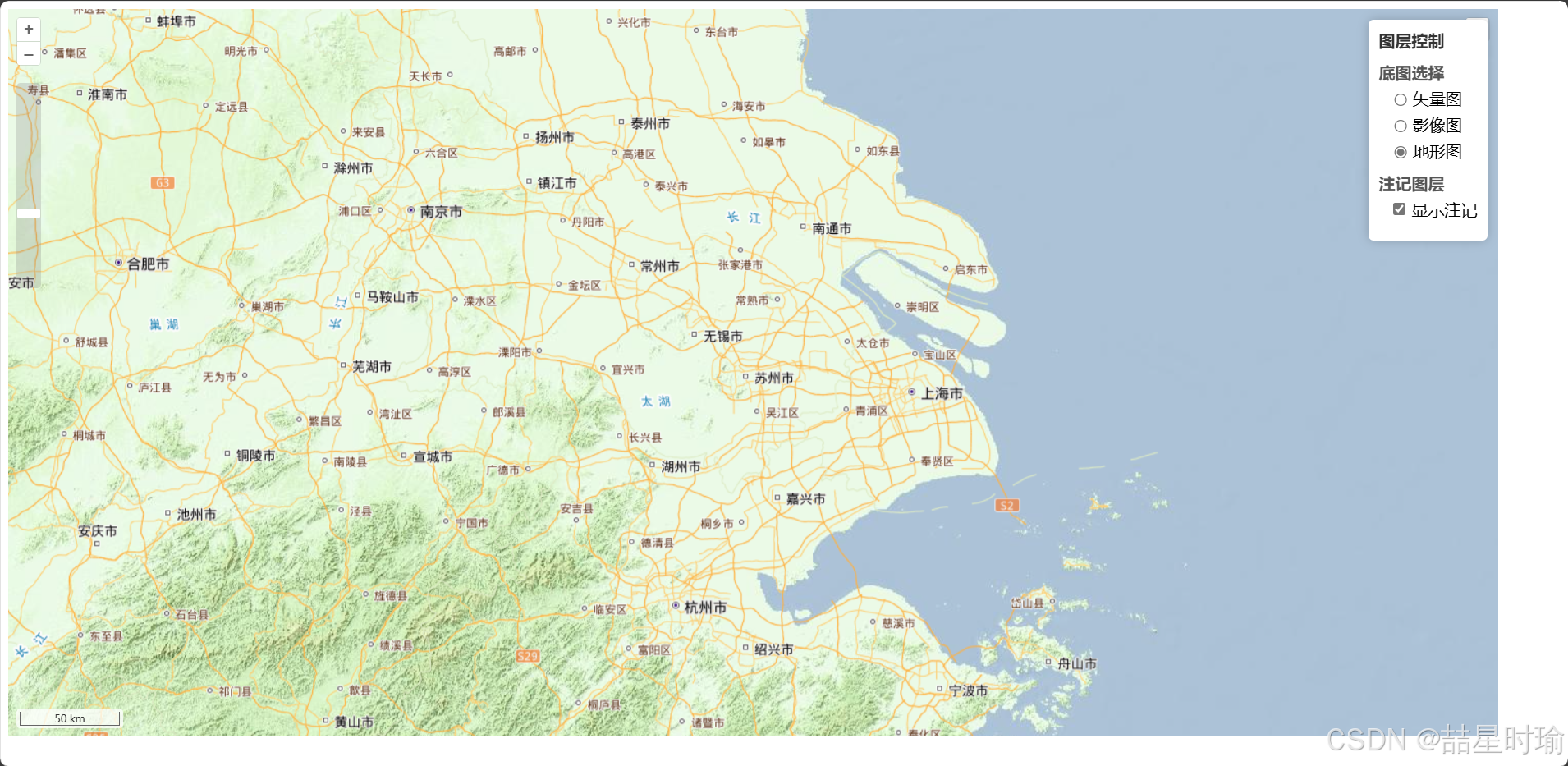

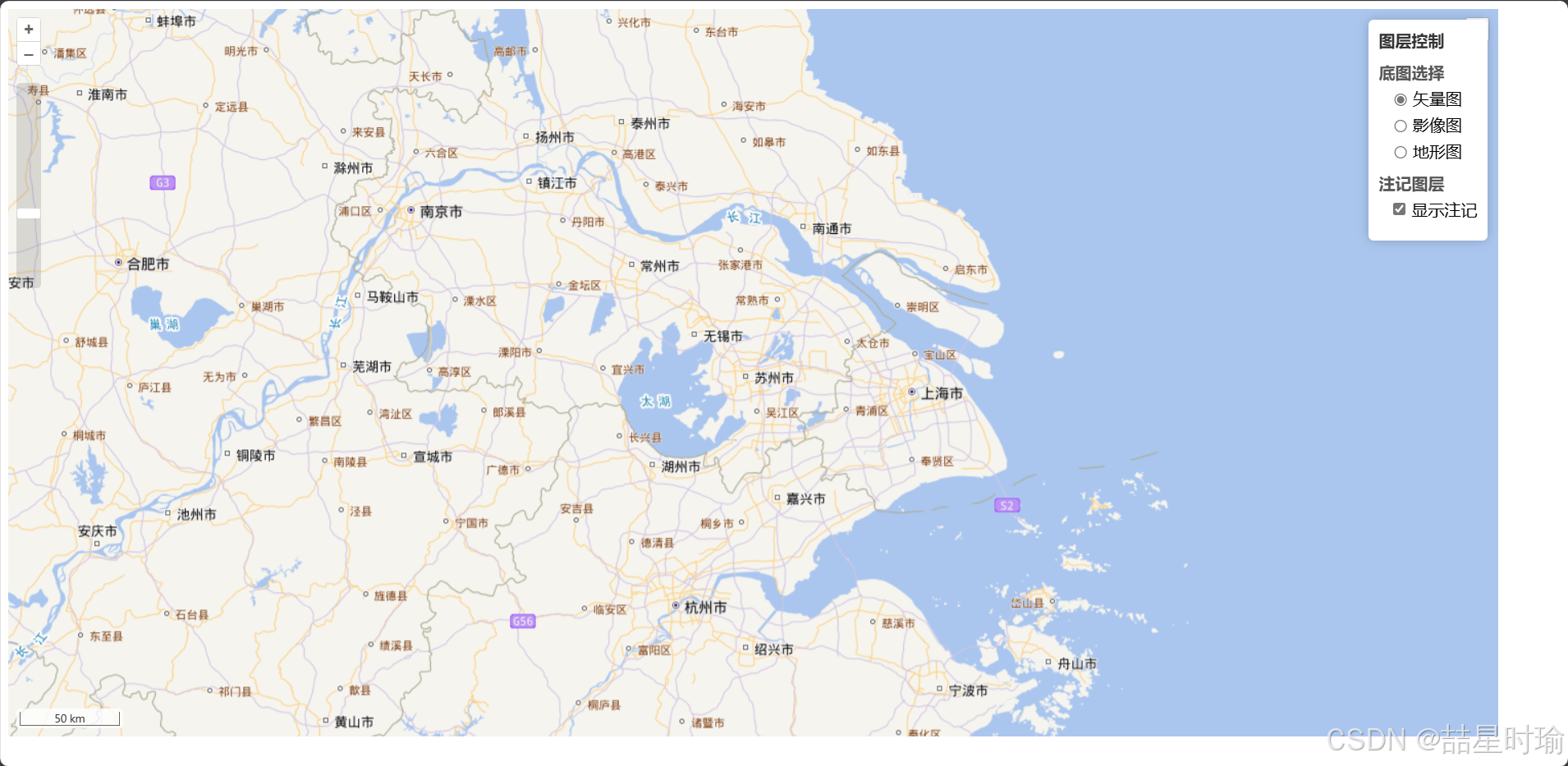

一、代码效果展示

只要换个密钥即可使用，代码已经添加了控件直接控制不同类型地图（以及注记）。如果需要了解如何单独展示某类型的地图，具体的讲解教程请看OpenLayers集成天地图服务开发指南。

下方代码中找到这个，引号内部填入您的密钥。密钥申请教程天地图账号注册&密钥key申请。

var tdtKey = "您的密钥";

二、完整代码。

<!DOCTYPE html>
<html lang="zh">
<head>
    <!-- 引入在线 OpenLayers 样式和脚本 -->
    <link rel="stylesheet" href="https://cdn.jsdelivr.net/npm/ol@latest/ol.css">
    <script src="https://cdn.jsdelivr.net/npm/ol@latest/dist/ol.js"></script>

    <style>
      .map {
        height: 95vh;
        width: 95vw;
        position: relative;
      }

      /* 图层控制面板样式 */
      .layer-control {
        position: absolute;
        top: 10px;
        right: 10px;
        background-color: white;
        padding: 10px;
        border-radius: 5px;
        box-shadow: 0 0 10px rgba(0,0,0,0.2);
        z-index: 1000;
        max-width: 250px;
      }

      .layer-control h3 {
        margin-top: 0;
        margin-bottom: 10px;
        font-size: 16px;
        color: #333;
      }

      .layer-group {
        margin-bottom: 10px;
      }

      .layer-group-title {
        font-weight: bold;
        margin-bottom: 5px;
        color: #555;
      }

      .layer-item {
        margin-left: 10px;
        margin-bottom: 5px;
      }

      .layer-item label {
        display: flex;
        align-items: center;
        cursor: pointer;
      }

      .layer-item input {
        margin-right: 5px;
      }

      /* 底部信息栏 */
      .info-bar {
        position: absolute;
        bottom: 0;
        left: 0;
        right: 0;
        background-color: rgba(255,255,255,0.8);
        padding: 5px 10px;
        font-size: 12px;
        display: flex;
        justify-content: space-between;
      }

      /* 响应式设计 */
      @media (max-width: 768px) {
        .layer-control {
          max-width: 200px;
          font-size: 14px;
        }
      }
    </style>
    <title>天地图多图层浏览器</title>
</head>
<body>
    <div id="map" class="map">
      <!-- 图层控制面板 -->
      <div class="layer-control">
        <h3>图层控制</h3>

        <div class="layer-group">
          <div class="layer-group-title">底图选择</div>
          <div class="layer-item">
            <label><input type="radio" name="baseLayer" value="vec" checked> 矢量图</label>
          </div>
          <div class="layer-item">
            <label><input type="radio" name="baseLayer" value="img"> 影像图</label>
          </div>
          <div class="layer-item">
            <label><input type="radio" name="baseLayer" value="ter"> 地形图</label>
          </div>
        </div>

        <div class="layer-group">
          <div class="layer-group-title">注记图层</div>
          <div class="layer-item">
            <label><input type="checkbox" id="labelLayer" checked> 显示注记</label>
          </div>
        </div>
      </div>

      <!-- 底部信息栏 -->
      <div class="info-bar">
        <div id="scale-info">比例尺: </div>
        <div id="coordinate-info">坐标: </div>
      </div>
    </div>

    <script type="text/javascript">
      // 天地图密钥
      var tdtKey = "您的密钥";

      // 定义图层组
      var vecLayer = new ol.layer.Tile({
        title: "天地图矢量图层",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=vec_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: true
      });

      var cvaLayer = new ol.layer.Tile({
        title: "天地图矢量图层注记",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=cva_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: true
      });

      var imgLayer = new ol.layer.Tile({
        title: "天地图影像图层",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: false
      });

      var ciaLayer = new ol.layer.Tile({
        title: "天地图影像图层注记",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: false
      });

      var terLayer = new ol.layer.Tile({
        title: "天地图地形图层",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=ter_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: false
      });

      var ctaLayer = new ol.layer.Tile({
        title: "天地图地形图层注记",
        source: new ol.source.XYZ({
          url: "http://t0.tianditu.gov.cn/DataServer?T=cta_w&x={x}&y={y}&l={z}&tk=" + tdtKey,
          wrapX: true
        }),
        visible: false
      });

      // 创建地图
      var map = new ol.Map({
        target: 'map',
        layers: [vecLayer, imgLayer, terLayer, cvaLayer, ciaLayer, ctaLayer],
        view: new ol.View({
          center: ol.proj.fromLonLat([120.62, 31.32]), // 设置初始中心点（苏州）
          zoom: 8,
          maxZoom: 18,
          minZoom: 2,
          projection: "EPSG:3857" // 使用Web墨卡托投影以适配 OpenLayers
        }),
        controls: [
          new ol.control.Zoom(),
          new ol.control.Attribution(),
          new ol.control.ScaleLine(),
          new ol.control.Rotate(),
          new ol.control.ZoomSlider(),
          new ol.control.FullScreen()
        ]
      });

      // 图层控制逻辑
      var baseLayers = {
        'vec': [vecLayer, cvaLayer],
        'img': [imgLayer, ciaLayer],
        'ter': [terLayer, ctaLayer]
      };

      var labelLayers = {
        'vec': cvaLayer,
        'img': ciaLayer,
        'ter': ctaLayer
      };

      // 底图切换
      var baseLayerRadios = document.getElementsByName('baseLayer');
      var currentBaseLayer = 'vec';

      for (var i = 0; i < baseLayerRadios.length; i++) {
        baseLayerRadios[i].addEventListener('change', function() {
          // 隐藏当前底图
          baseLayers[currentBaseLayer].forEach(function(layer) {
            layer.setVisible(false);
          });

          // 显示新选择的底图
          currentBaseLayer = this.value;
          baseLayers[currentBaseLayer][0].setVisible(true); // 底图

          // 根据注记复选框状态决定是否显示注记
          var labelCheckbox = document.getElementById('labelLayer');
          baseLayers[currentBaseLayer][1].setVisible(labelCheckbox.checked);
        });
      }

      // 注记图层控制
      var labelCheckbox = document.getElementById('labelLayer');
      labelCheckbox.addEventListener('change', function() {
        // 获取当前选中的底图对应的注记图层
        var currentLabelLayer = labelLayers[currentBaseLayer];
        currentLabelLayer.setVisible(this.checked);
      });

      // 显示坐标信息
      var coordinateInfo = document.getElementById('coordinate-info');
      map.on('pointermove', function(evt) {
        var coords = ol.proj.toLonLat(evt.coordinate);
        coordinateInfo.innerHTML = '坐标: ' + coords[0].toFixed(6) + ', ' + coords[1].toFixed(6);
      });

      // 显示比例尺信息
      var scaleInfo = document.getElementById('scale-info');
      map.getView().on('change:resolution', function() {
        var resolution = map.getView().getResolution();
        var units = map.getView().getProjection().getUnits();
        var dpi = 25.4 / 0.28;
        var mpu = ol.proj.METERS_PER_UNIT[units];
        var scale = resolution * mpu * 39.37 * dpi;
        scale = Math.round(scale);
        scaleInfo.innerHTML = '比例尺: 1:' + scale;
      });
    </script>
</body>
</html>
