matlab联合vivada创建FIR滤波器

整体过程：利用matlab生成.coe 作为vivado的IP文件接着利用matlab生成两个不同频率波s1 s2 并叠加生成s采样数据以16进制写入文本文件作为仿真输入波形查看滤波器效果

1、matlba部分

创建一个fir滤波器参考如下公众号：FIR滤波器matlab部分
其中各部分想要补充的：

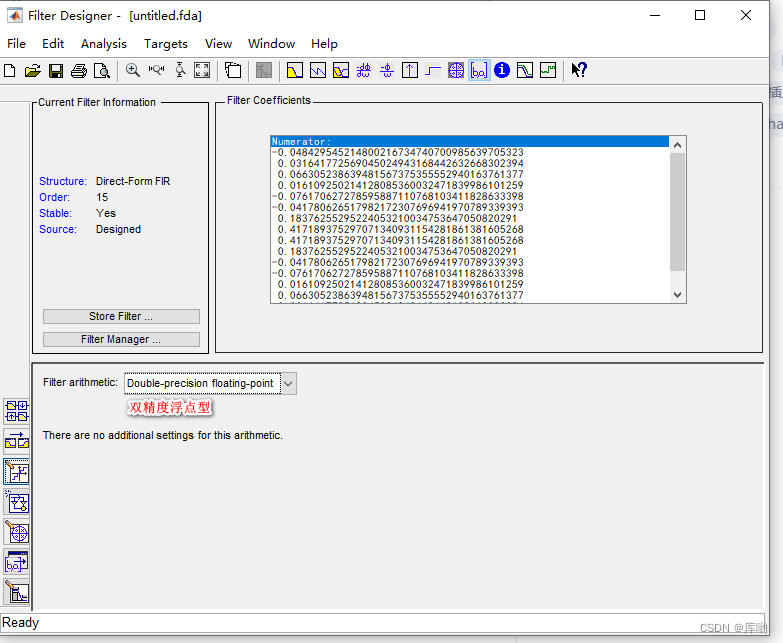

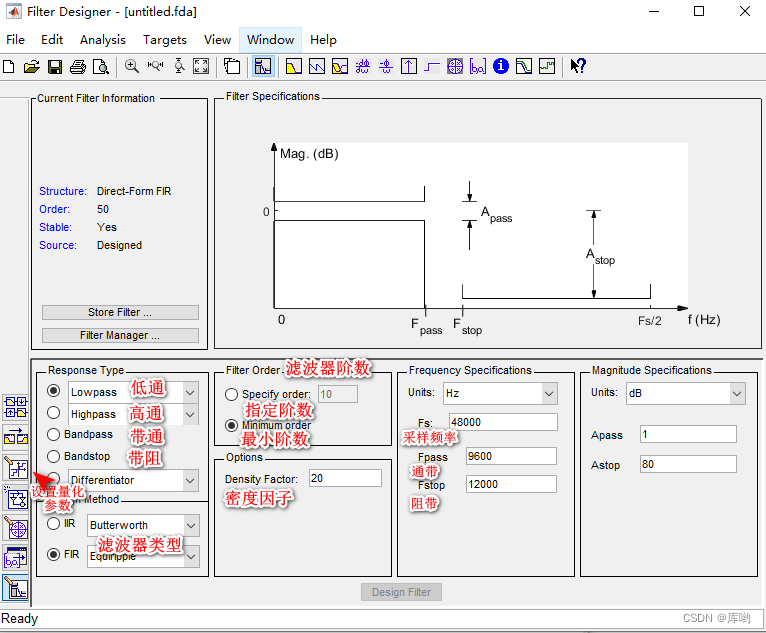

这是一些参数的描述后面就是 file export–> target .coe file

2、vivado部分

同样参考上述链接 fir滤波器

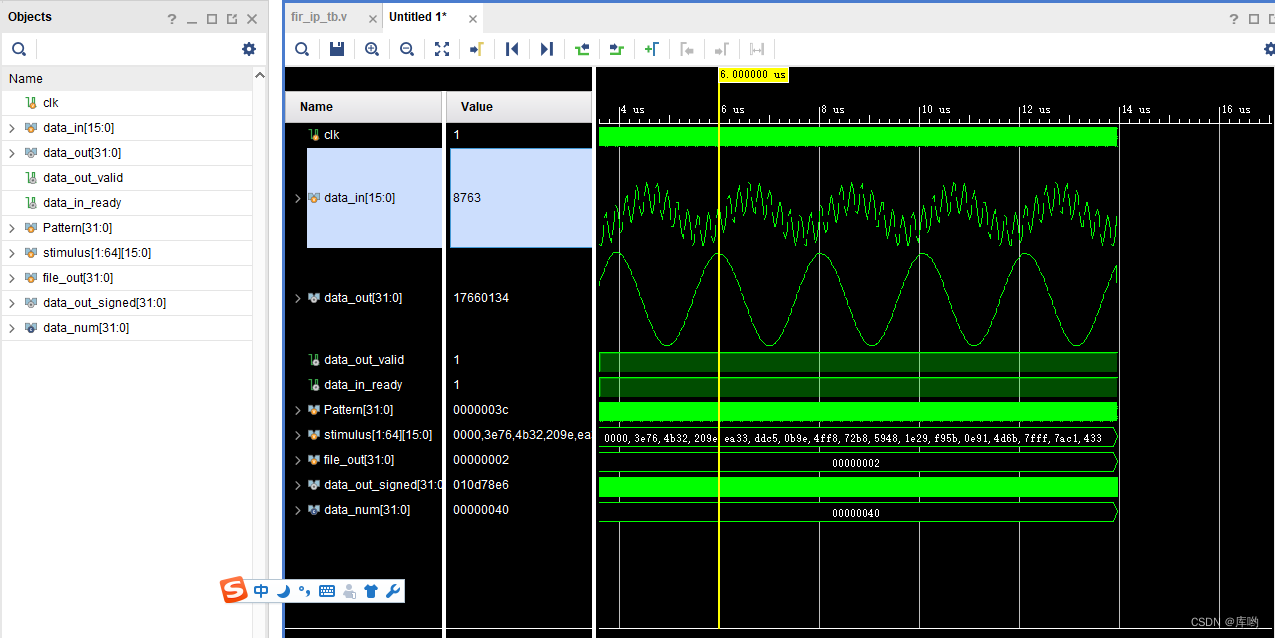

其中想要补充对代码的一些理解：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2023/10/06 16:21:48
// Design Name:
// Module Name: fir_ip_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module fir_ip_tb(
    );
    reg clk;
    reg [15:0] data_in;
    wire [31:0] data_out;
    wire data_out_valid;
    wire data_in_ready;
    //Instantiate a Module
   design_1_wrapper U1_design_1_wrapper
   (
     .M_AXIS_DATA_0_tdata (data_out),
     .M_AXIS_DATA_0_tvalid(data_out_valid),
     .S_AXIS_DATA_0_tdata(data_in),
     .S_AXIS_DATA_0_tready(data_in_ready),
     .S_AXIS_DATA_0_tvalid(1'b1),
     .aclk_0(clk)
    );
    initial begin
        clk = 0;
    end

    always #16 clk = ~clk;
	//get the data from the file named s1_s2_bit.txt
parameter data_num = 64;
integer Pattern;
reg [15:0] stimulus[1:data_num];//upon the length of reg 16bit so each data is 16bit
initial
begin
    $readmemh("D:/FPGA_MATLAB/s1_s2_bit.txt",stimulus);//Read Hexadecimal Data it is important that you have to save data in the way of hex and each data needs to be on a new line
	Pattern=0;
	repeat(30) begin
        repeat(data_num) begin
			Pattern = Pattern+1;
			data_in = stimulus[Pattern];
			#32;
        end
        Pattern = 0;
    end
    #500;
    $stop;
end


//Write the generated data to the file data_out.txt.
integer file_out;
initial
begin
	file_out = $fopen("D:/FPGA_MATLAB/data_out.txt");
	if(!file_out)
		begin
			$display("could not open file!");
			$finish;
		end
end

wire signed [31:0] data_out_signed;
assign data_out_signed = data_out;
always @(posedge clk )
begin
    if(data_out_valid) begin
	   $fdisplay(file_out,"%d",data_out_signed);
    end
end
endmodule

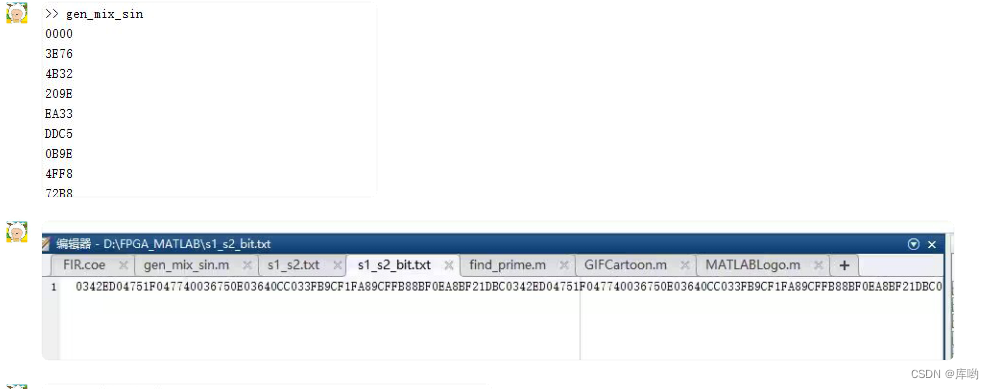

下面会有s1_s2_bit.txt文件的内容

3、遇到的一些问题（还有待解决）

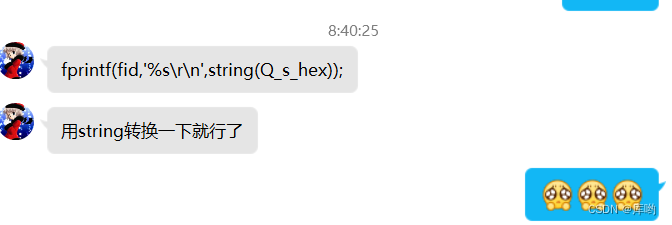

关于生成波数据存储方式的问题：

f1 = 0.5;   %信号1频率为 500 kMZ
f2 = 5;     %信号2频率为 5   MHZ
Fs = 32;    %采样频率为  32  MHZ
N = 16;     %量化位数
N_2 = 18;
%产生信号
t = 0:1/Fs:5;   %以0为开头 1/Fs为步进值 5为结尾的一系列数 用于生成函数点
c1 = 2*pi*f1*t;
c2 = 2*pi*f2*t;

f1 = 0.5;   %信号1频率为 500 kMZ
f2 = 5;     %信号2频率为 5   MHZ
Fs = 32;    %采样频率为  32  MHZ
N = 16;     %量化位数

%产生信号
t = 0:1/Fs:5;   %以0为开头 1/Fs为步进值 5为结尾的一系列数 用于生成函数点
c1 = 2*pi*f1*t;
c2 = 2*pi*f2*t;

s1 = sin(c1);
s2 = sin(c2);
s = s1+s2;  %两个单波载波合成的信号

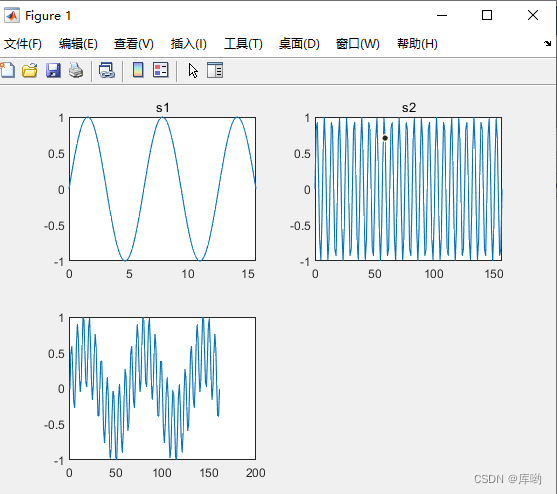

%绘图
subplot(2,2,1);
plot(c1,s1);
title('s1');
subplot(2,2,2);
plot(c2,s2);
title('s2');
s = s/max(abs(s));
subplot(2,2,3);
plot(s);
title('s');

%16比特量化
Q_s = round(s*(2^(N-1)-1));

%将生成的数以十进制写入txt文件中
fid = fopen('D:\FPGA_MATLAB\s1_s2.txt','w');
fprintf(fid,'%16d\r\n',Q_s);
fprintf(fid,";");
fclose(fid);

i = 1;  % 从1开始，因为在 MATLAB 中数组索引是从1开始的
%下面进行10进制转换成16进制的操作
while i < 162
    if Q_s(i) < 0
        Q_s(i) = Q_s(i) + 65536;
    end
    i = i + 1;
end

disp(Q_s);

Q_s = dec2hex(Q_s);
disp(Q_s);

fia = fopen('D:\FPGA_MATLAB\s1_s2_bit.txt','w');
fprintf(fia,'%s\r\n',Q_s);
fprintf(fia,";");
fclose(fia);
