嵌入式之硬件学习（五）ARM架构、ARM处理器工作模式、异常处理、ARM指令-CSDN博客

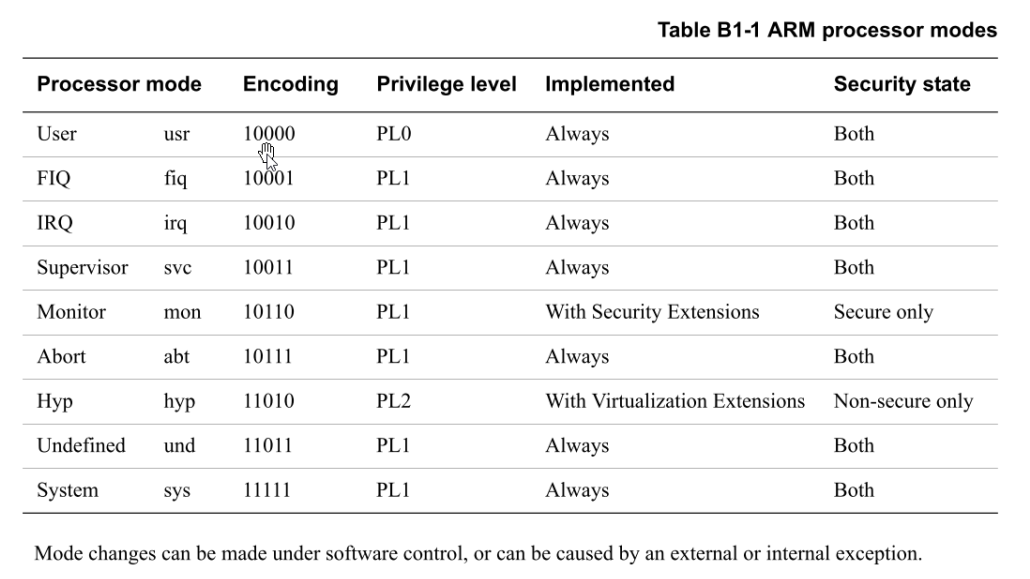

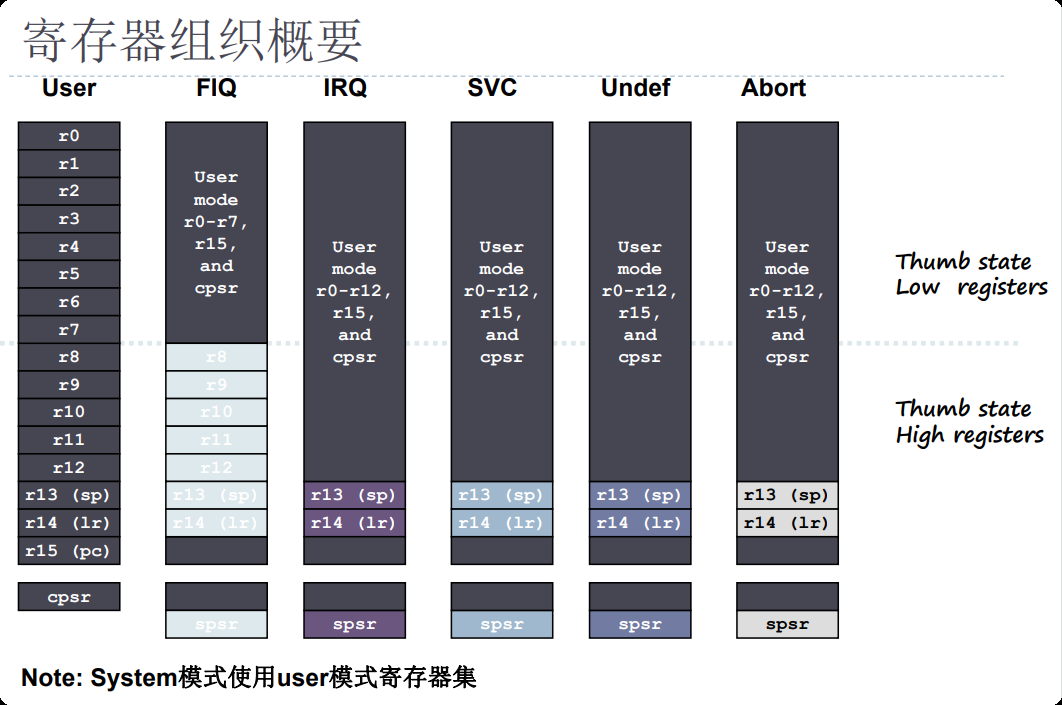

FIQ中断

IRQ中断

（保留）

Data Abort（数据存储异常）：对RAM的访问发生错误

Prefetch Abort（预取失败异常）：指令预取阶段内存访问失败触发

Software Interrupt（软中断异常）：软件中断（任务切换），多任务的并发靠底

层的软中断实现

Undefined Instruction（未定义指令异常）

Reset（复位异常）

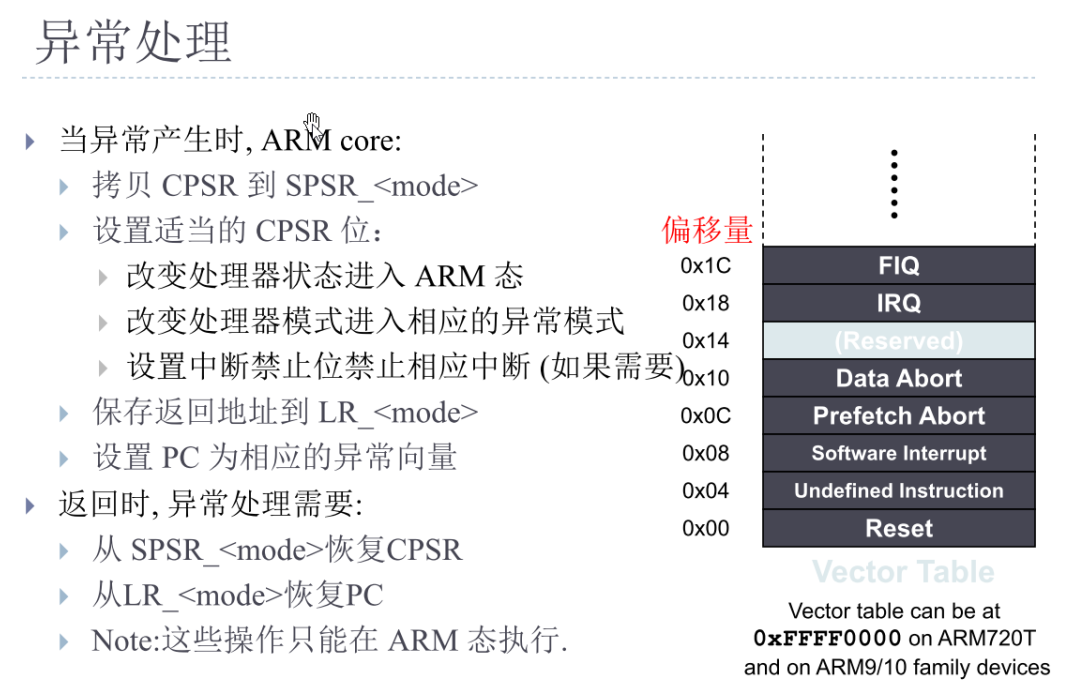

（三）偏移量与异常向量表

偏移量：异常函数处理的入口地址；

异常向量表：用于存储不同类型异常发生时，处理器跳转到特定的异常处理程序的地址；

八、ARM指令

（一）查手册

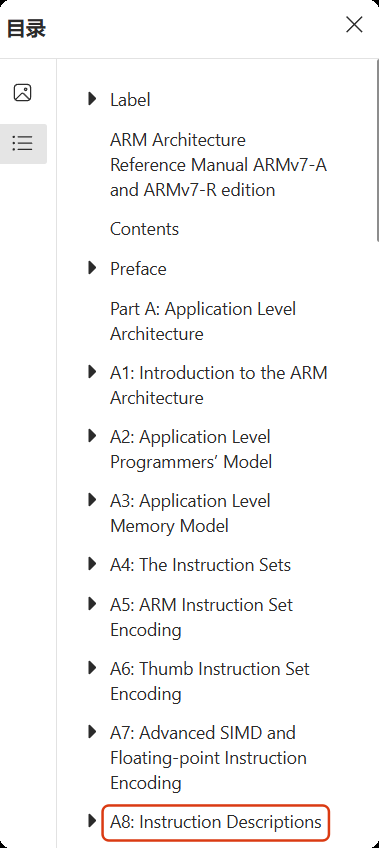

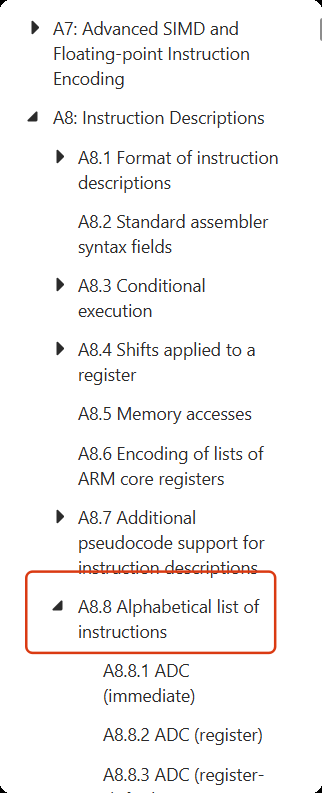

A8.8：所有指令列表

（二）MOV指令

加载12位立即数到寄存器或转移一个寄存器的值到另外一个寄存器；

1、MOV{S}<c> <Rd>, #<const>

eg：mov r0, #2 ;加载立即数2到寄存器r0

2、MOV{S}<c> <Rd>, <Rm>

eg：mov r1, r0 ;将r0寄存器的值加载到r1

注：大多数指令的格式为opcode rd, rn ，rm,其中，rd是目标寄存器，rn是第一操作数

寄存器。

（二）MVN指令

eg： mvn r3, #1 ;1按位取反放入r3寄存器中，0xFFFFFFFE

注：MOV指令用不了寄存器会替换为MVN指令

（三）ADD指令

add指令常用的两种方式：

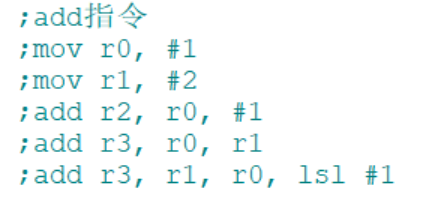

1、ADD{S}<c> <Rd>, <Rn>, #<const>

2、ADDS}<c> <Rd>, <Rn>, <Rm>{, <shift>}

（四）SUB指令

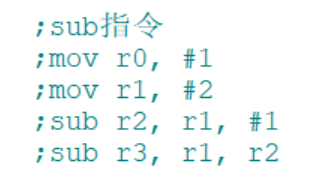

1、SUB{S}<c> <Rd>, <Rn>, #<const>

2、SUB{S}<c> <Rd>, <Rn>, <Rm>{, <shift>}

（五）立即数

立即数：相当于汇编中的常量，前加#

1、判断立即数的三个条件（以12为立即数为例）

1、如果某个数的数值范围是0~0xFF之间，那么这个数一定是立即数；

2、把某个数展开成2进制，这个数的最高位1至最低位1之间的二进制数序列的位数不能超过8位；

3、这个数的二进制序列凑够8位之后的的右边必须为偶数个连续的 0

2、举例

0x234 = 0000 0000 0000 0000 0000 0010 0011 0100

最高位1至最低位1之间的二进制数序列：1000 1101没有超过8位

末尾1的右边有2个0，所以0x234是立即数

0x3f4 = 0000 0000 0000 0000 0000 0011 1111 0100

最高位1至最低位1之间的二进制数序列：1111 1101 从第一个1开始到最后一个1之间没有超过8位

末尾1的右边有2个0，所以0x3f4是立即数

0x132 = 0000 0000 0000 0000 0000 0001 0011 0010

最高位1至最低位1之间的二进制数序列：1001 1001 从第一个1开始到最后一个1之间没有超过8位

末尾1的右边有1个0，不满足第二条，所以0x132不是立即数

0x7f8 = 0000 0000 0000 0000 0000 0111 1111 1000

最高位1至最低位1之间的二进制数序列：1111 1111从第一个1开始到最后一个1之间没有超过8位

末尾1的右边有3个0，不满足第二条，所以0x7f8不是立即数

0xfab4 = 0000 0000 0000 0000 1111 1010 1011 0100

最高位1至最低位1之间的二进制数序列：0011 1110 1010 1101 从第一个1开始到最后一个1之间超过8位，不满足条件1，所以这个数不是立即数

3、原因

这是因为ARM中将这 12bits 分为 8bit 常数（0~255）和 4bit 循环右移位值（0~15）

8bit 常数范围（0～255），位移的步进值是以2为单位（即实际位移 2 * rotate 位），可以表示循环有以（0～30）偶数位： 0、2、4、6、8、10、12、14、16、18、20、22、24、26、28、30。在实际存储这个数值的时候，要想办法把这个数压缩到这12位中去。压缩的方法就是找一个数，这个数必须是一个8bit数，之后循环右移2 * rotate位。如果能找打这个数，那么待保存的数就是立即数，否则就不是。

（六）LDR寄存器加载指令

1、LDR{<c>}{<q>} <Rt>, <label> ;

如ldr r0, =0x2FAB4

ldr指令多用于从ram中将一个32位的字数据传送到目的寄存器中

2、LDR<c> <Rt>, [<Rn>{, #+/-<imm12>}]

如：LDR R0，[R1，＃4]

；将内存地址为R1+4的字数据读入寄存器R0，这里的#4作为12位立即数是可以省略的

3、LDR<c> <Rt>, [<Rn>], #+/-<imm12>

如：ldr r0, [r1], #8 ;将内存地址R1的字数据读入r0,之后r1+8

4、LDR<c> <Rt>, [<Rn>, #+/-<imm12>]!

如：LDR R0，[R1，＃8] ！；将存储器地址为R1+8的字数据读入寄存器R0，并将新地址R1＋8写入R1。

（七）STR指令（写入）

str 将数据存入地址中

如上图中，将r1的内容，写入r0+4的地址

（八）BIC指令（指定位清零）

BIC{S}<c> <Rd>, <Rn>, #<const>

将rn中的字数据const为1的比特清零，把结果放入rd

eg：mov r0, 0xFFFFFFFF

bic r0, r0, #3;立即数哪些位为1就清掉

r0数据：0xFFFFFFFC

bic r0, r0, #(0x1F << 8);连续5位清0

（九）ORR指令（指定位置1）

ORR{S}<c> <Rd>, <Rn>, #<const>

eg：mov r0, #0

orr r0, r0, #5;立即数带1的比特位置1

orr r0, r0, #(1<< 9);第9位置1

（十）{s}

作用：加s影响CPSR寄存器

eg：mov r0, #0xFFFFFFFF;按有符号数算为-1

adds r2, r0, #0

adds影响CPSR寄存器，CPSR寄存器的N置1（因为结果为负）

mov r0, #0xFFFFFFFF

adds r1, r0, #1

上面的操作会导致Z，C置位，这是因为结果为0，并且从无符号数角度来看，已经从最高位向更高位进位了

mov r0. #0x7FFFFFFF

adds r1, r0, #1

会造成N位和C位置位，这是因为计算结果0x80000000最为位为1，代表负数，并且从有符号角度来看，把一个整数加成了负数。

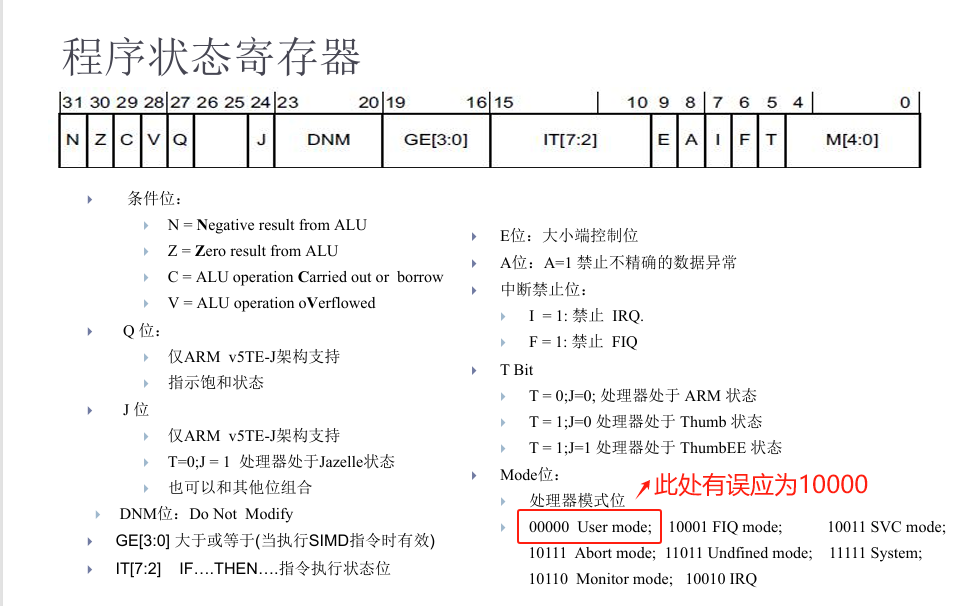

汇编指令的s后缀，几乎所有的汇编指令都可以在指令后面加上s后缀，s后缀的含义是在指令执行过程中会更新cpsr寄存器的N,V,C,Z位

N：在结果是有符号的二进制补码情况下，如果结果为负数，则N=1；如果结果为非负数，则N=0

Z：如果结果为0，则Z=1;如果结果为非零，否则Z=0

C：是针对无符号数最高有效位向更高位进位时C=1；减法中运算结果的最高有效位从更高位借位时C=0

V：该位是针对有符号数的操作，会在下面两种情形变为1，两个最高有效位均为0的数相加，得到的结果最高有效位为1；两个最高有效位均为1的数相加，得到的结果最高有效位为0；除了这两种情况以外V位为0

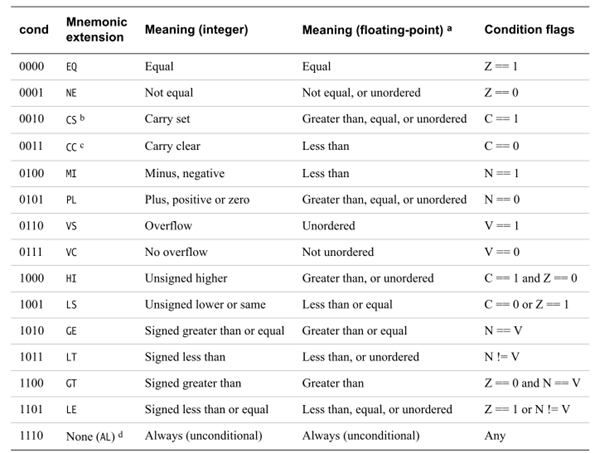

（十一）<c>自选地增加执行条件

例如：movcs r0, #100;表示只有在C位置位的情况下才能把100加载入r0，这样的话就可以非常方便地实现指令的有条件执行。

（十二）cmp指令

CMP比较指令用于比较两个寄存器的值或者比较一个寄存器和立即数的值，其原理是对待比较的两个数求差，看结果是否为0，这个指令会无条件修改N,V,C,Z位。

练习

1、从r0, r1代表的两个有符号数中找到较大值放入r2寄存器

2、找出三个数的最大值

;三位数找最大
   ;cmp r0, r1
   ;blt less
;great
   ;mov r2, r0
   ;b cmp1

;less
   ;mov r3, r1

;cmp1
   ;cmp r3, r2
   ;bge finished
   ;mov r3, r2

（十三）跳转指令b

b指令类似c语言的goto语句，能够实现无条件跳转。跳转时需要一个lable，表示要跳转到什么地方去；

指令b本质是往PC里填了一个数， b loop 相当于 ldr pc, =loop

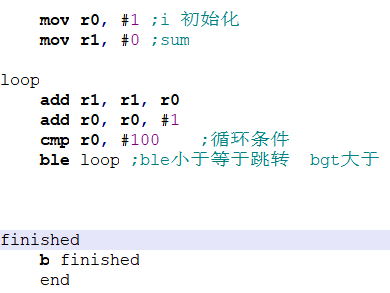

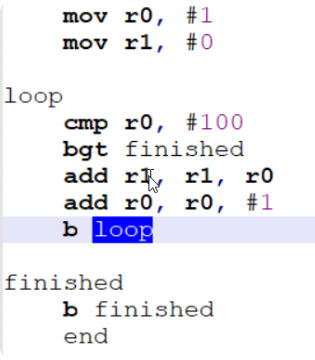

练习1：实现从0加到100的和

1、while循环

2、do while 循环

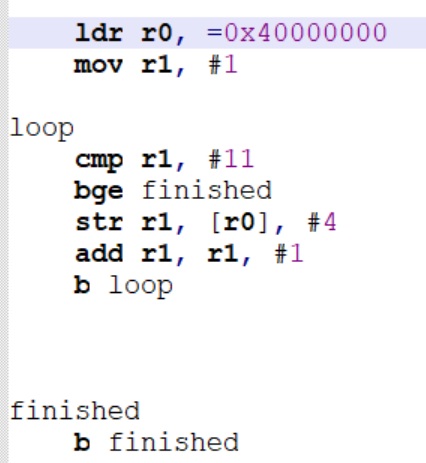

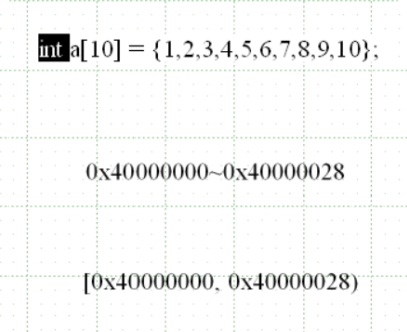

练习2：填充数组值到指定地址的空间

   ldr r0, =0x40000000
   mov r1, #0
   mov r2, #1

loop
   cmp r1, #10
   bge finished
   str r2, [r0], #4
   add r2, r2, #1
   add r1, r1, #1
   ldr pc, =loop ;b loop

finished
   b finished
   end
