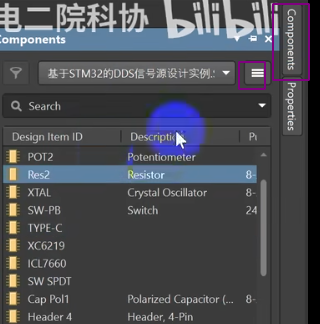

1、库文件导入方式

可以在网上找相应的包或者自己画包导入进去

2、原理图设计

• 空格：旋转

• tab更改命名

• shift+空格走斜线

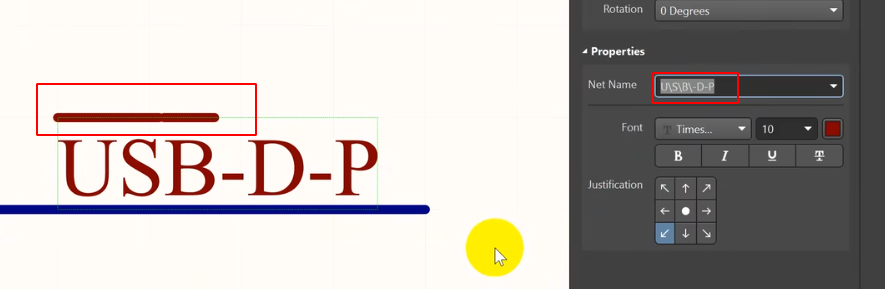

• 反斜杠\可以在字符上面加横线


• ctrl+w：走线

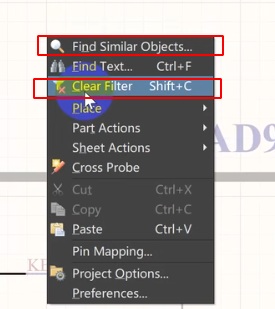

• 右键可以查找相似的元器件进行P量操作，操作完之后需要右键清除筛选器

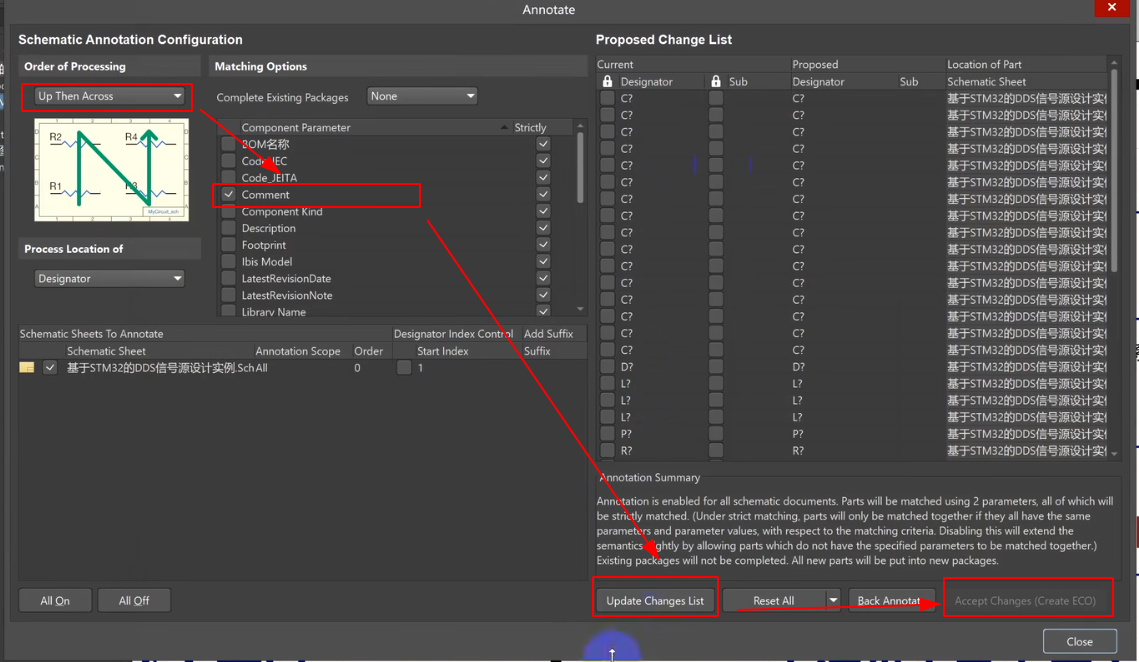

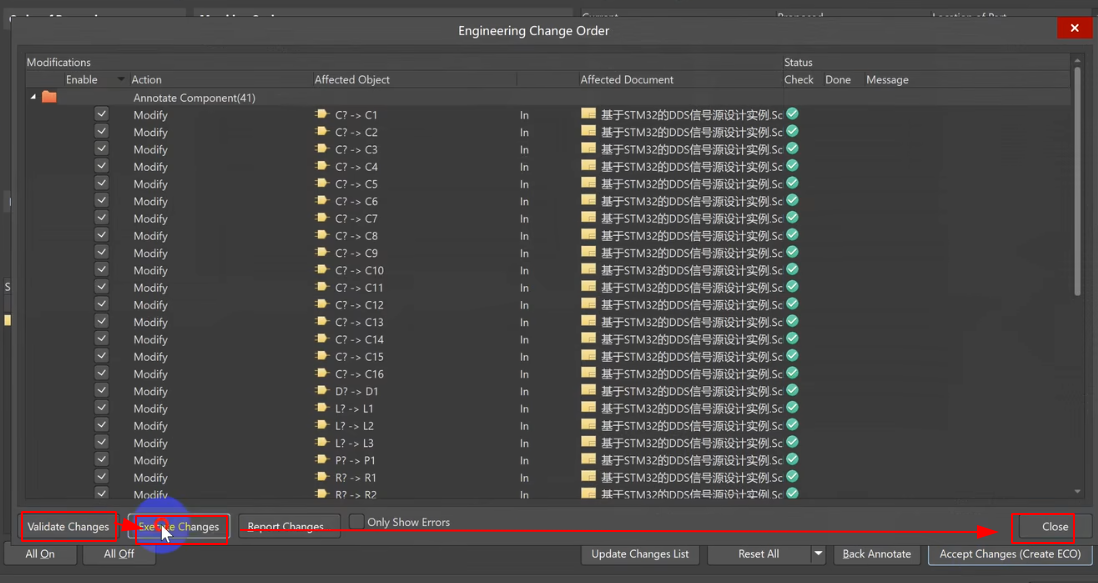

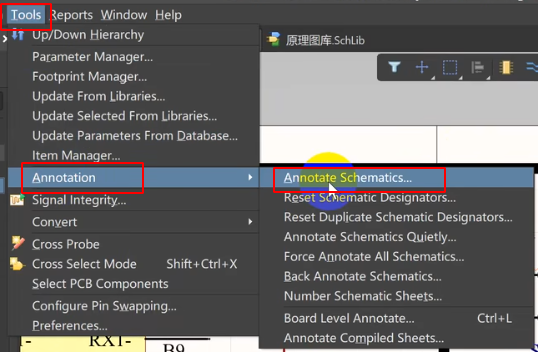

• 自动标识流程如下




• x：左右镜像（需要按住左键不放）

• y：上下镜像（在PCB里面千万不要镜像，镜像之后引脚位置就变了）

• carl：按住ctrl移动元器件时，与元器件连接的线不会跟着一起移动，反之则会一起移动。

3、原理图库制作

• 自制原理图库步骤如下

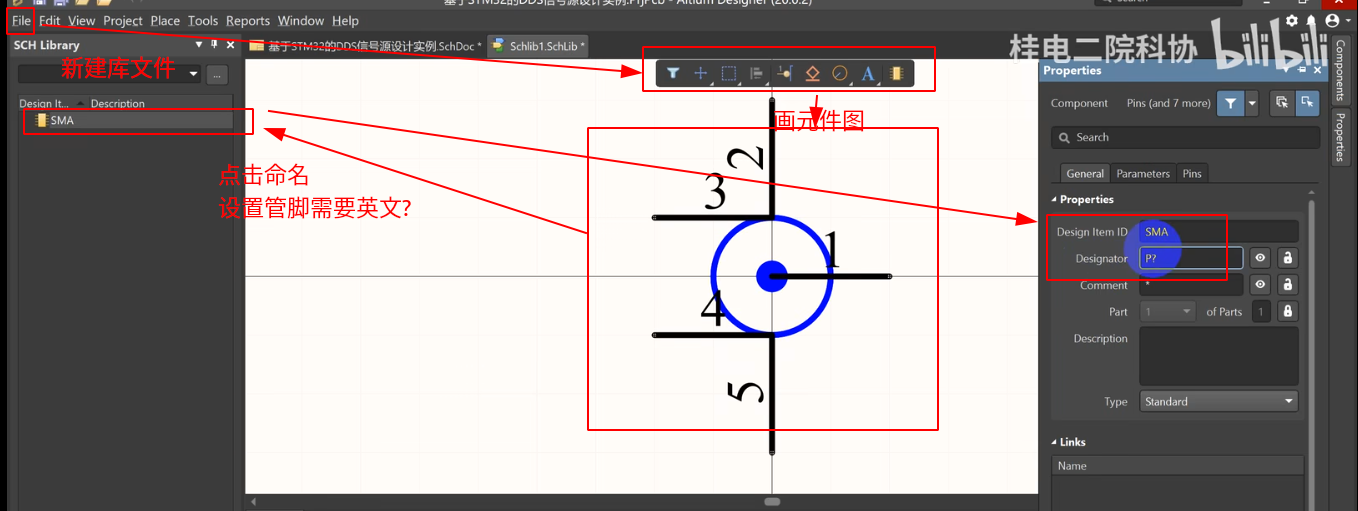

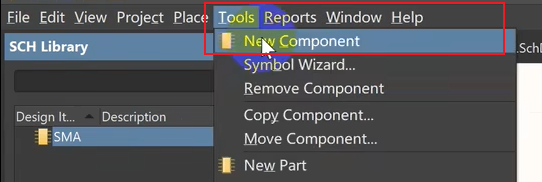

• 自制的元件库新建器件

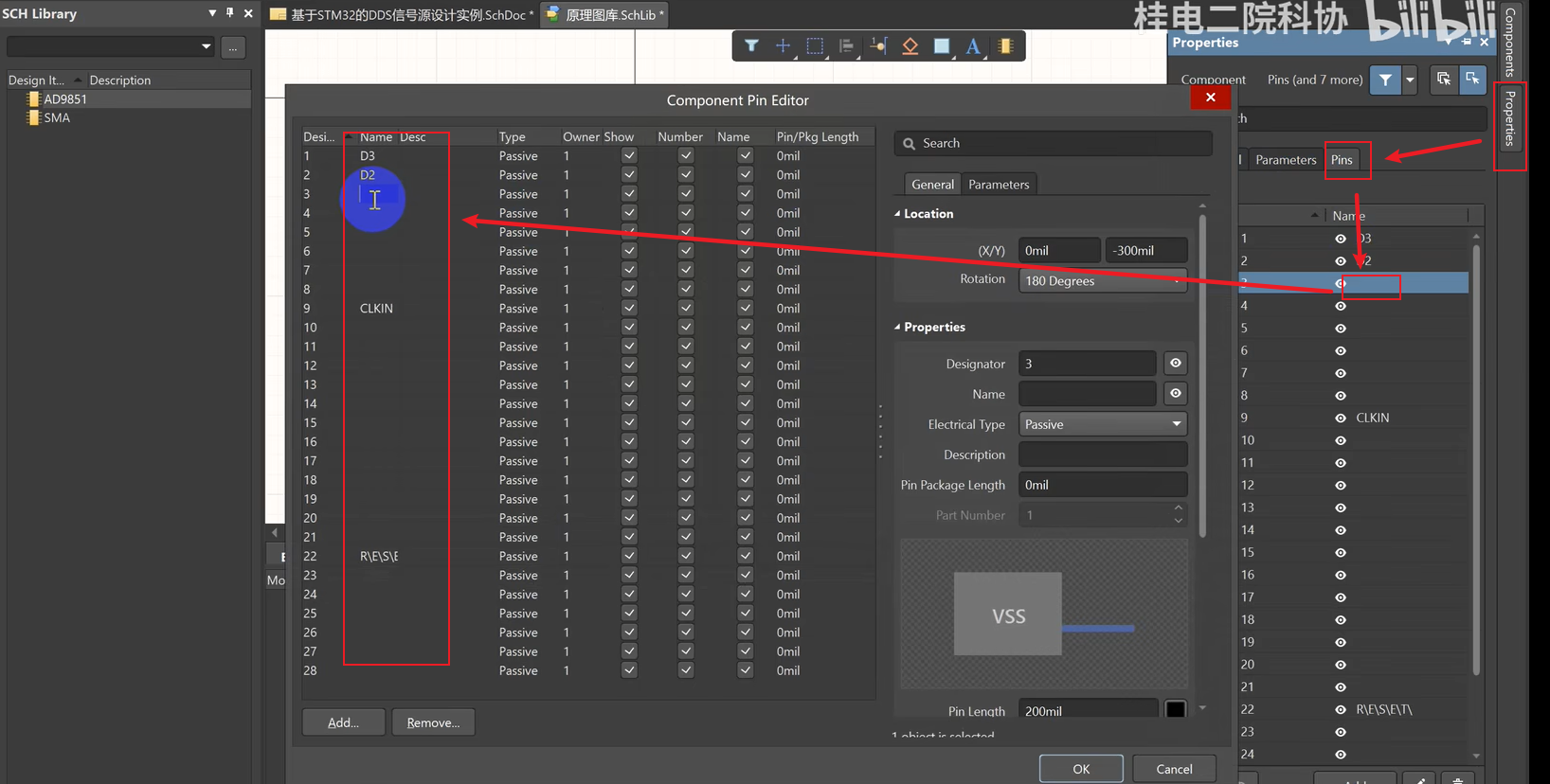

• 管脚编辑在属性中编辑更便捷


• 按ctrl键拖动时可以不按照格子吸附的方式放置

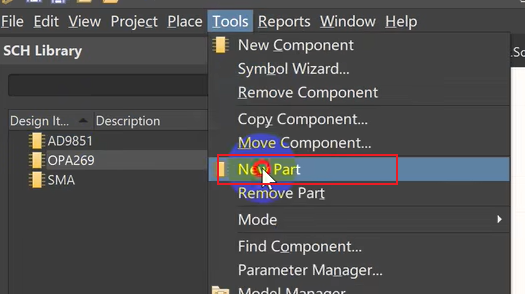

• 可以新建一个part

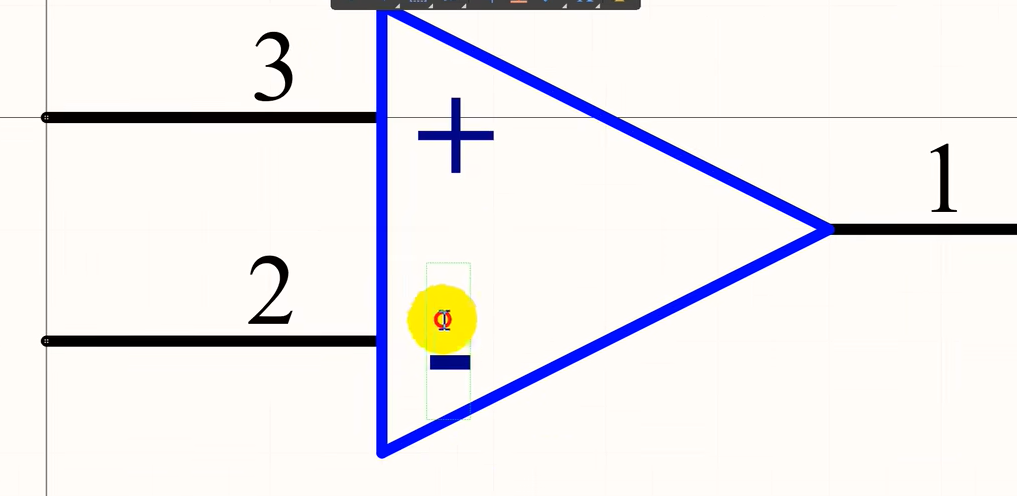

• 画原理图库的时候元器件尽量画在中心位置，不然放置到原理图的时候会偏移

4、封装库制作

• 封装库增加元器件方法与原理图库一致

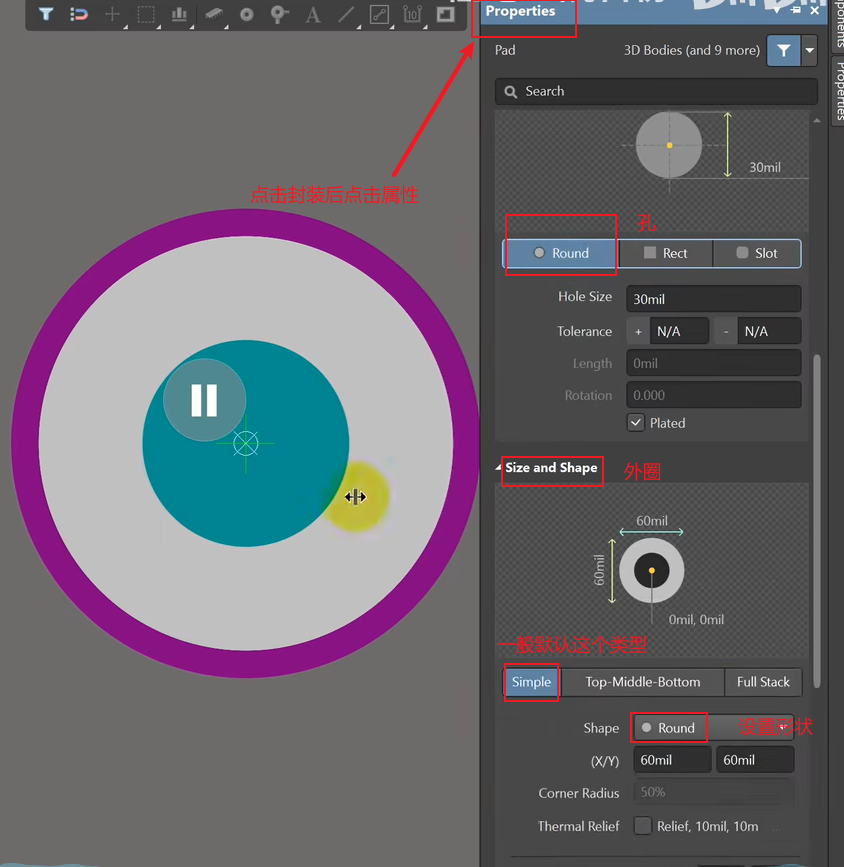

• 焊盘属性设置

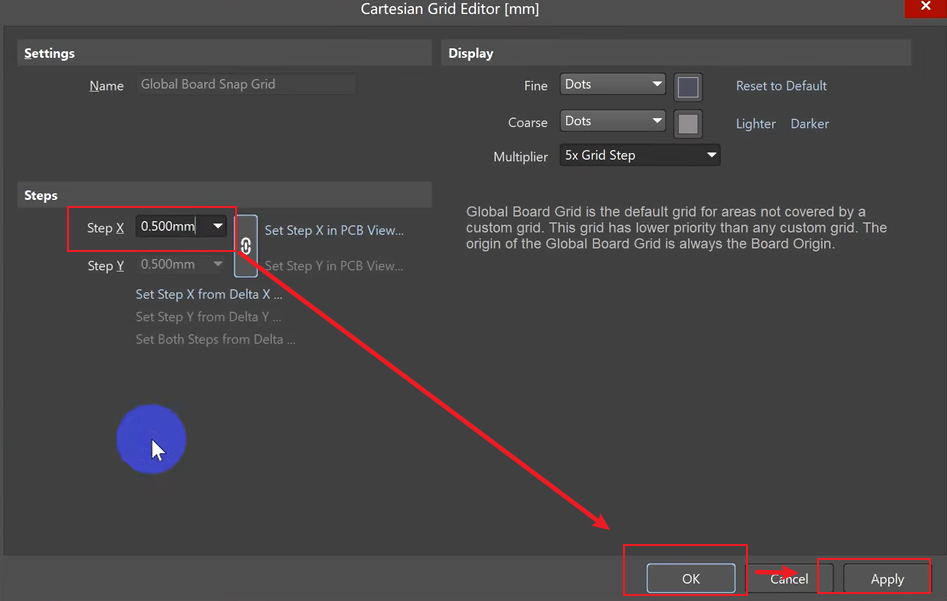

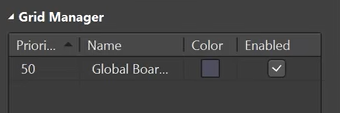

• 设置步进值（点击空白处再点击属性下滑到中间位置）

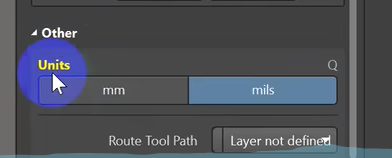

• 设置单位（点击空白处再点击属性下滑到最下面）



• 画图时如果需要将多个焊盘放在对应的位置，可以通过将第一个焊盘的中心设置为原点(点击编辑栏下拉框中的设置位置，然后选择第一个焊盘中心即可)，其次需要讲步进值调整为对应的值。

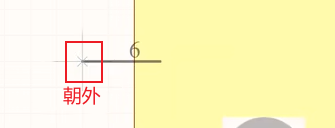

• 要注意引脚的位置对应的pin编号与原理图的pin编号一致

• 黄色丝印直接在丝印层用直线画即可（用shift+空格可以调节弧度）

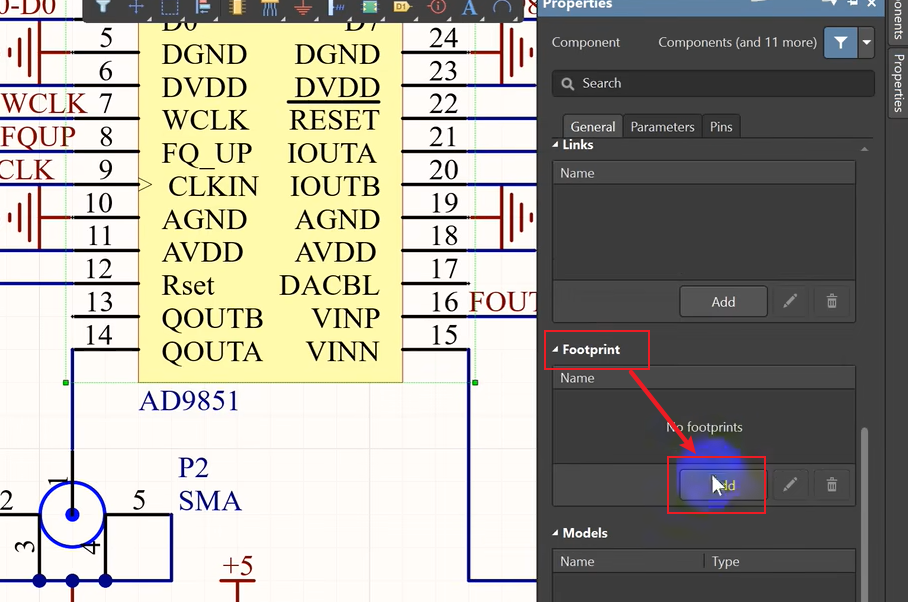

• 原理图库器件与封装相匹配（点击原理图器件属性，然后add对应的封装即可）


• 直接从已有的原理图和封装中得到对应的库（设计->生成继承库->右键生成的库->exrarct source）即可得到对应的库文件。

5、PCB板绘制

• 首先关于PCB各层的物理意义是什么可以参考PCB各层的含义（讲的非常易懂清晰）

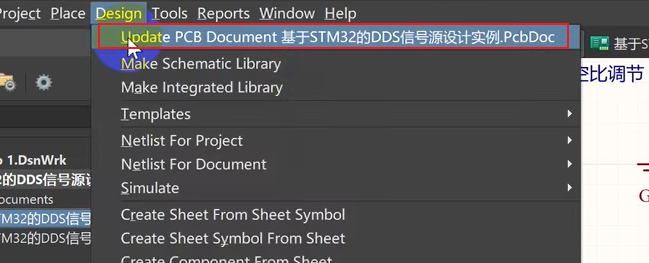

• 将原理图导入到PCB板子中（在新界面中先生成再允许）

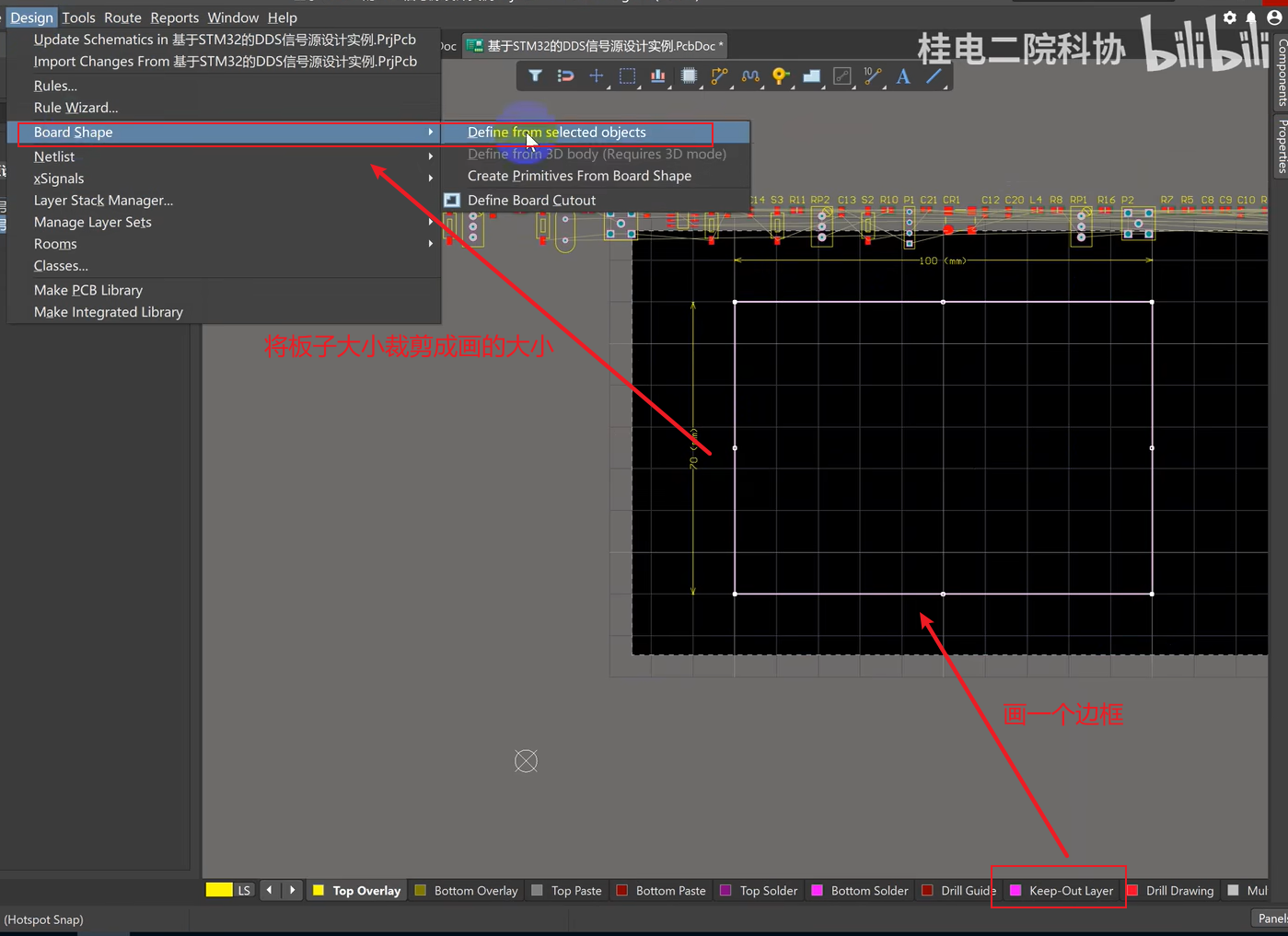

• 裁剪板子大小


• 按照原理图的模块将每个部分都布局到一个位置

• Q：切换mil和mm单位

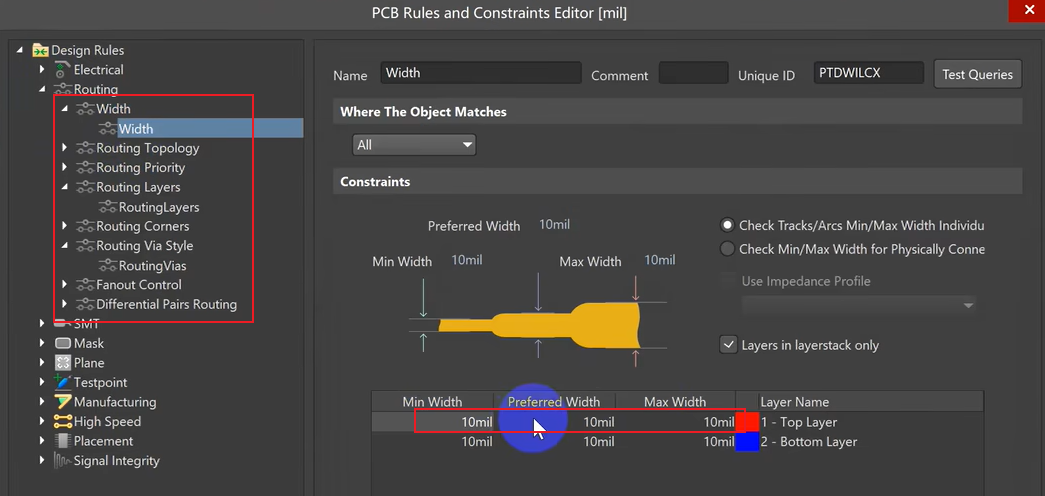

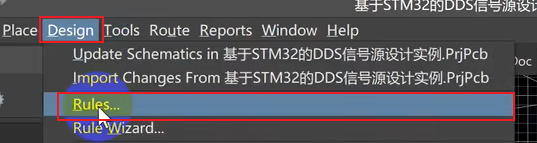

• 线宽规则设置

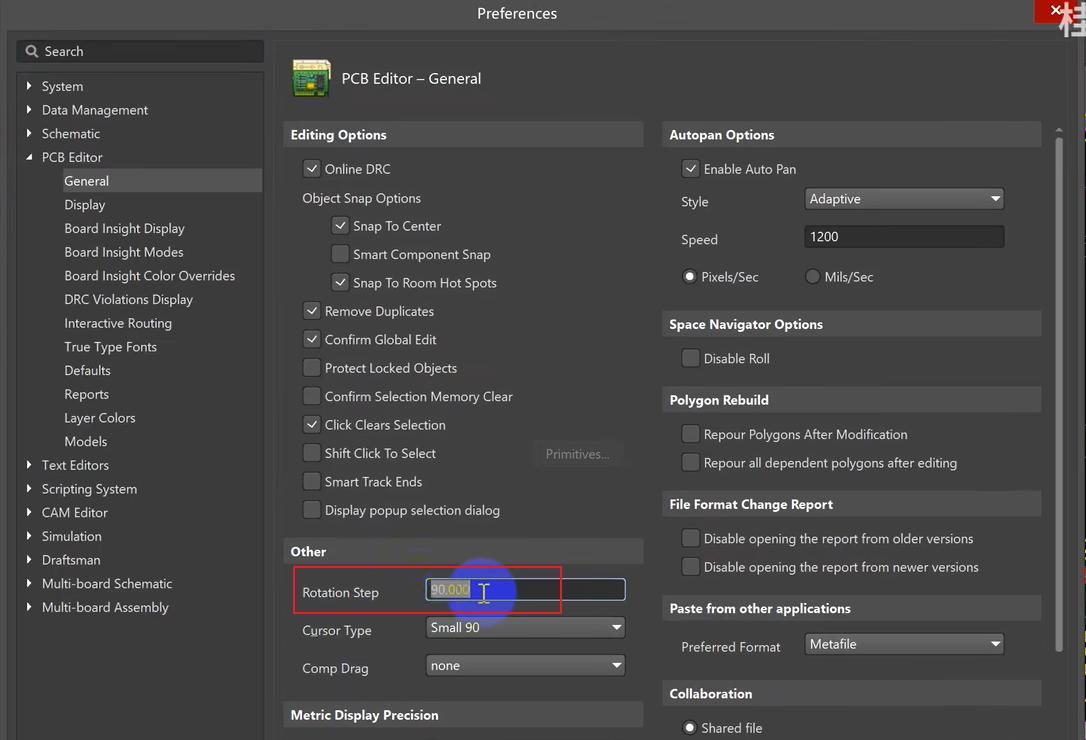

• 可以将首选项设置里面的值改位45，每次即可只旋转45°


• L：将封装镜像到底层，或者底层到顶层

• +：加一个过孔将顶层走到底层

• shift+空格：调节走线弧度

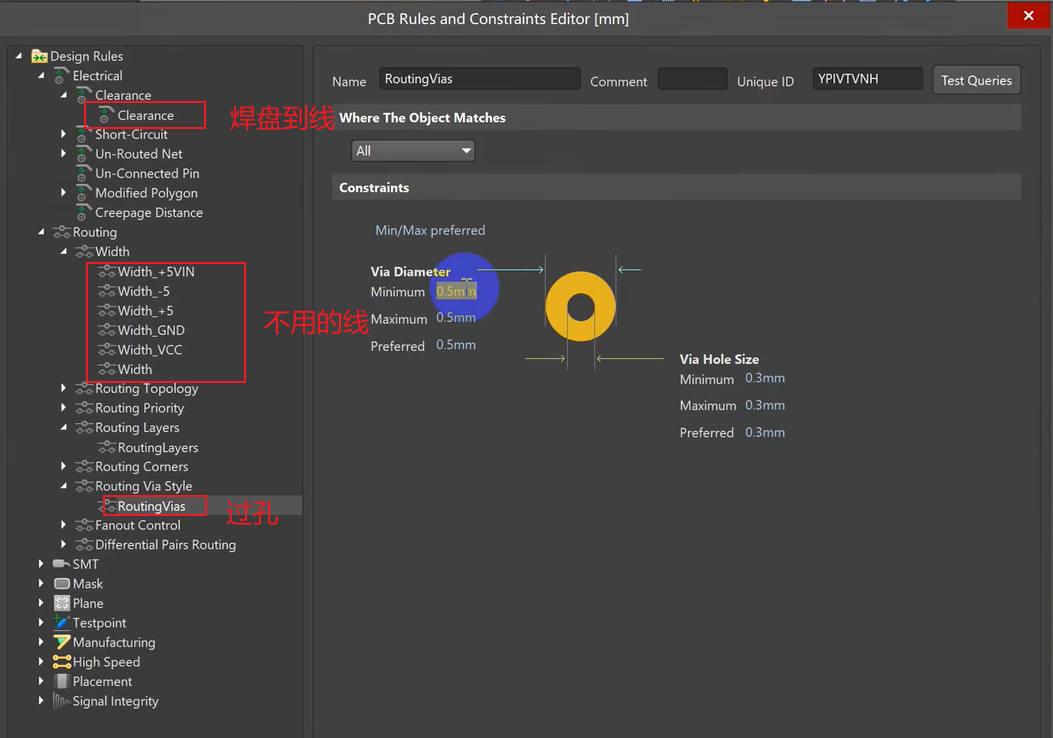

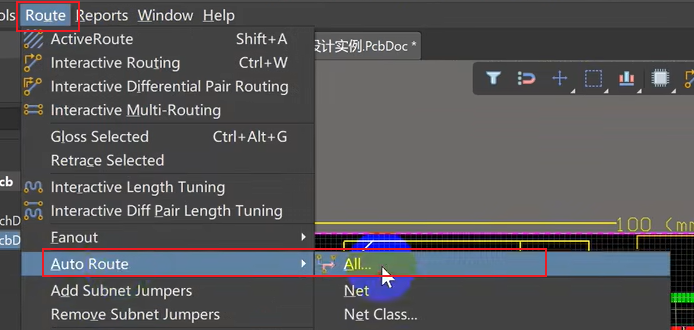

• 自动布线时需要先设置rule，然后开始自动布线即可

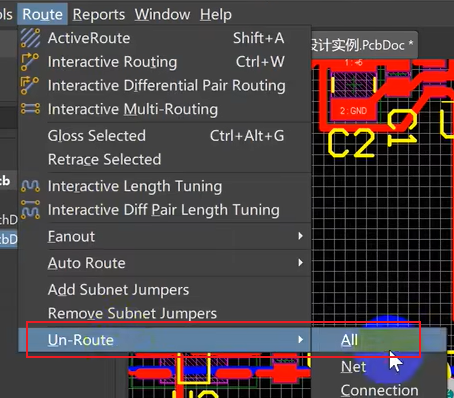

• 一键删除全部布线

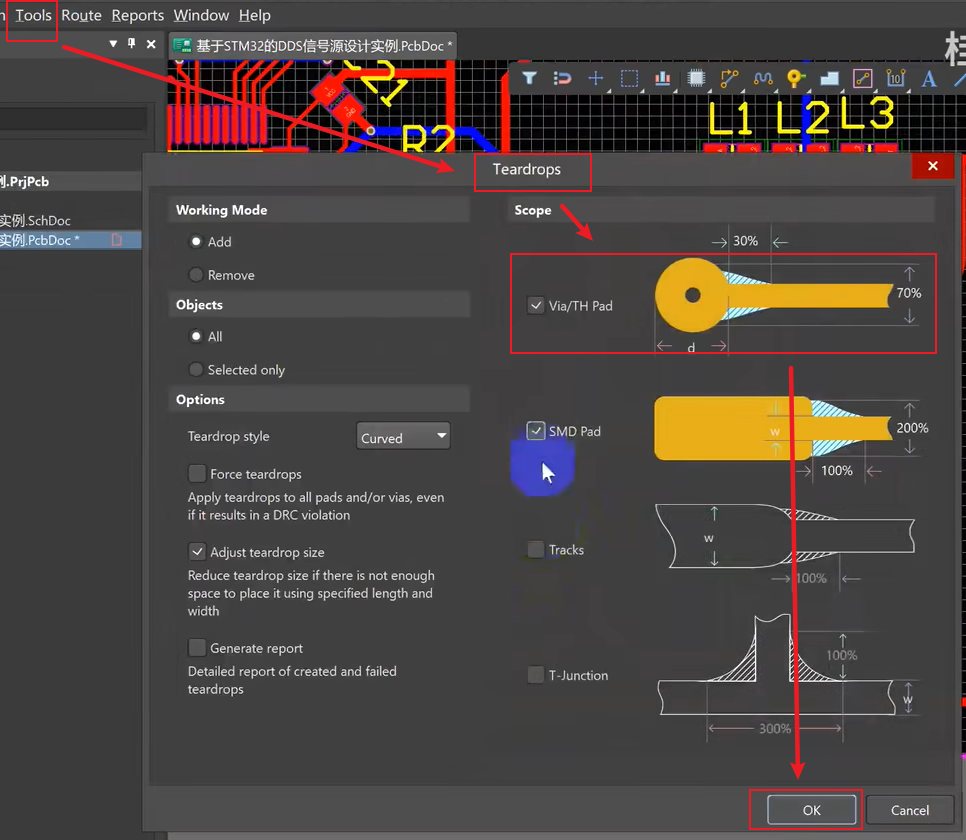

• 设置泪滴包含焊盘处或者线路连接处（左侧remove可以直接删除泪滴）

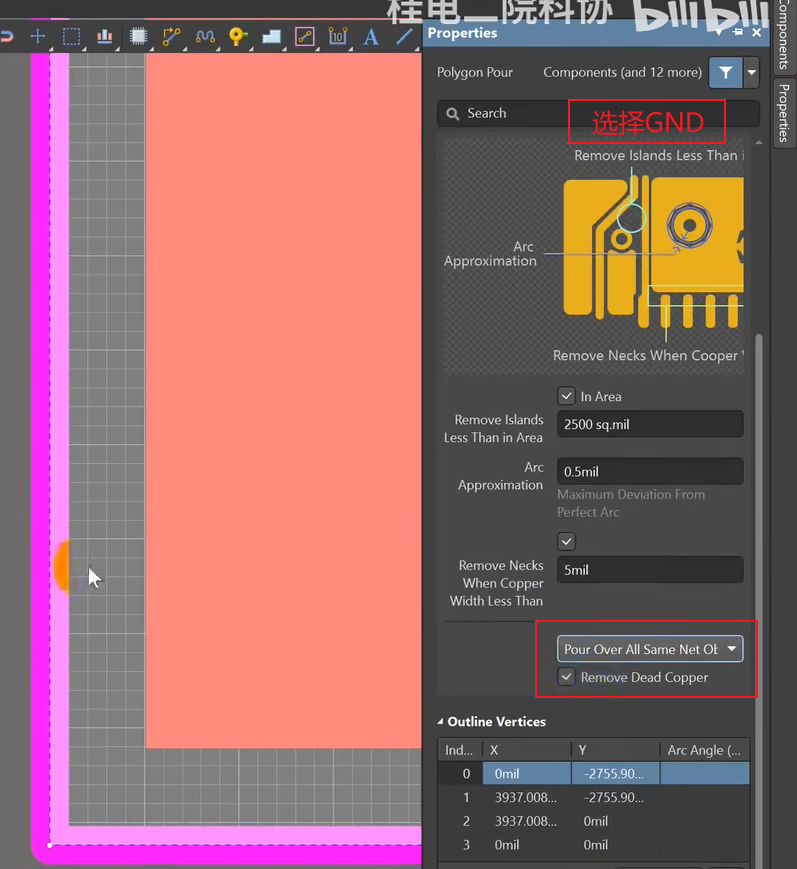

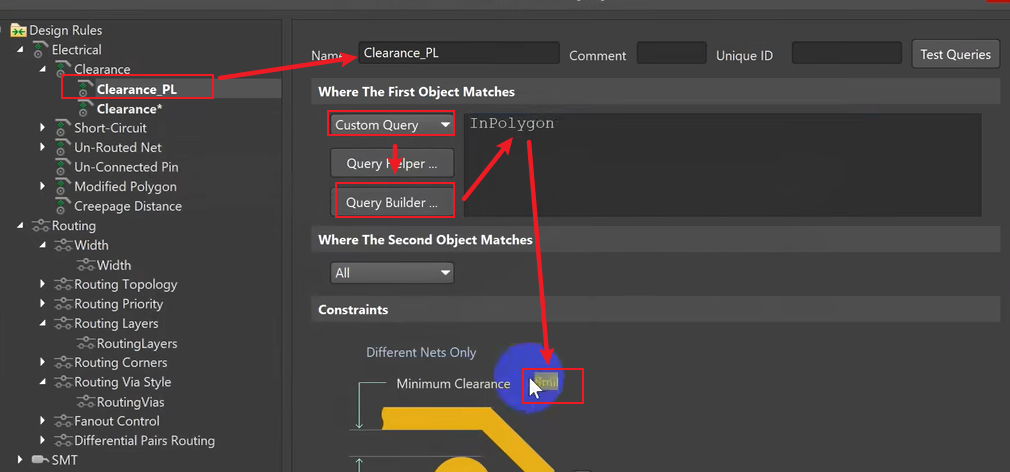

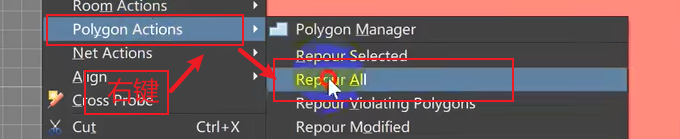

• 布线完成后可以对GND进行铺铜，铺铜属性设置如下


• 铺铜的时候焊盘的距离建议改为20mil


• 定位螺丝孔放置


6、补充

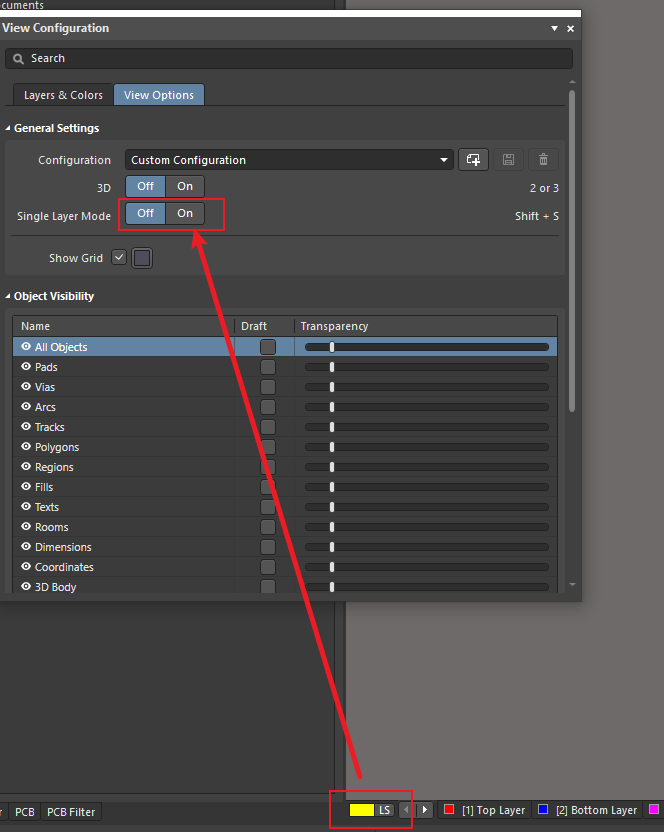

• 此处可以切换成单层或者双层视图

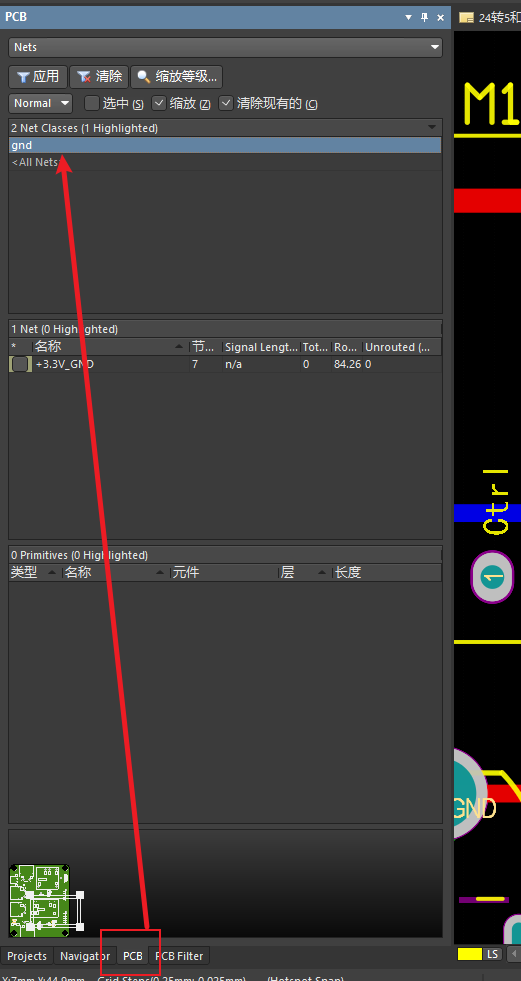

• 隐藏飞线，可以在pcb下面这个界面添加类然后加入对应的网络，右键隐藏


• 导入元器件之后将板子自动移植到一个对应的矩形

• 整体元器件封装匹配表（1、用过滤器选中某些元器件然后统一更改；2、直接在菜单栏上查找出的整个封装匹配表上修改）

• PCB板整体字符大小调整

• T+M：删除报警
