数字电子技术实验仿真——编码译码电路

一、实验内容

1 、熟悉 74LS147 逻辑功能，用实验箱验证其功能并作出真值表。

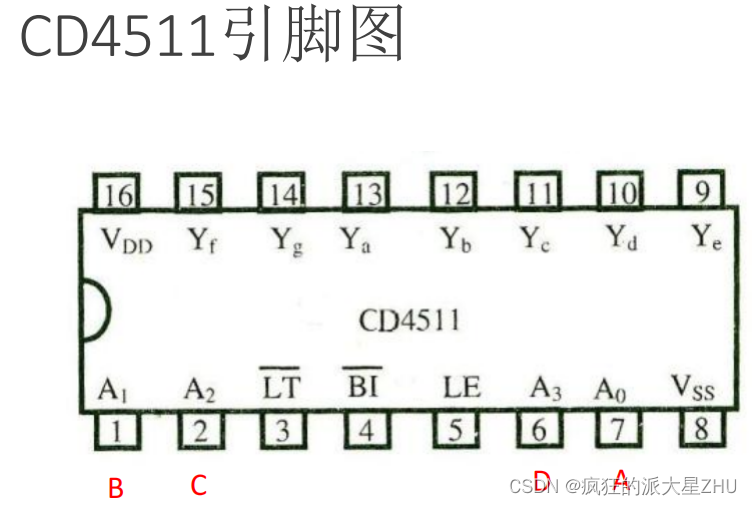

2 、熟悉显示译码器 CD4511 的逻辑功能，将其与七段数码管连接好，观察输入BCD 码时数码管显示结果并记录下来，观察 LT 、 BI 的功能。

LT=0 ； BI= ×； LE= ×时，全亮

LT=1 ； BI=0 ； LE= ×时，消隐

     LT=1 ； BI=1 ； LE=0 时，显示 0-9

3 、将 74LS147 、 74LS00 、 CD4511 和七段数码显示管连接起来，做成一个完整的编码、译码和显示电路，改变输入状态观察显示结果并记录。



4 、用译码器实现多函数输出。用 1 片 74138 和 1 片 7420 设计 A 、 B 、 C三变量的两组输出函数Z1 和 Z2 。即当 A 、 B 、 C 中有奇数个 1 时，输出Z1=1，否则 Z1=0 ；当 A 、 B 、 C 的值（十进制数）为偶数（不含 0 ） 时，输出Z2=1 ，否则 Z2=0 。要求列出 Z1 、 Z2 的逻辑表达式，用74138和 7420 实现其功能。（可参考图 3-7 ，也可以自己设计）

5 、用 74138 设计判决电路。判决电路由一名主裁判和两名副裁判来决定比赛成绩，在主裁判同意并且两名副裁判中至少有一名同意的条件下，比赛成绩才被认可。

二、仿真分析

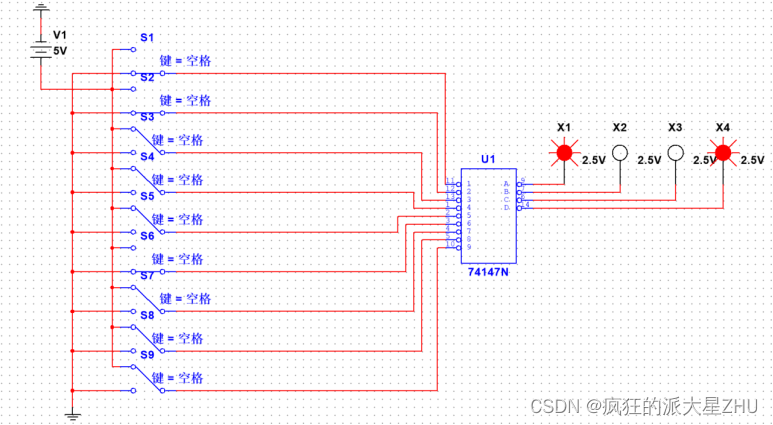

1、验证74147逻辑功能

2、CD4511输入BCD码观察数码管显示

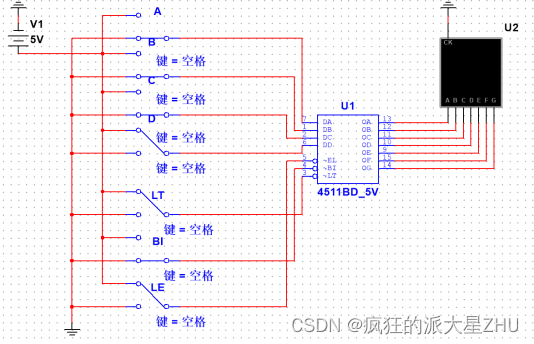

（1）LT=0

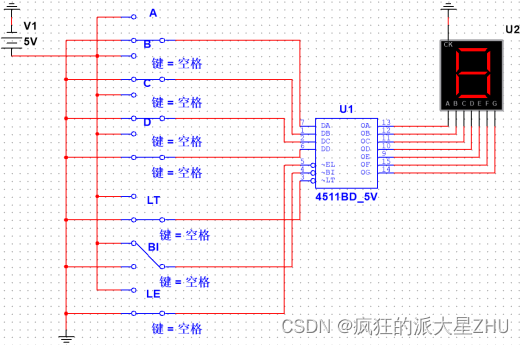

（2） LT=1,BI=0

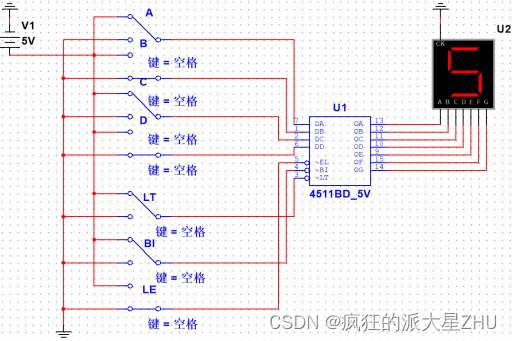

（3） LT=0,BI=1,LE=0

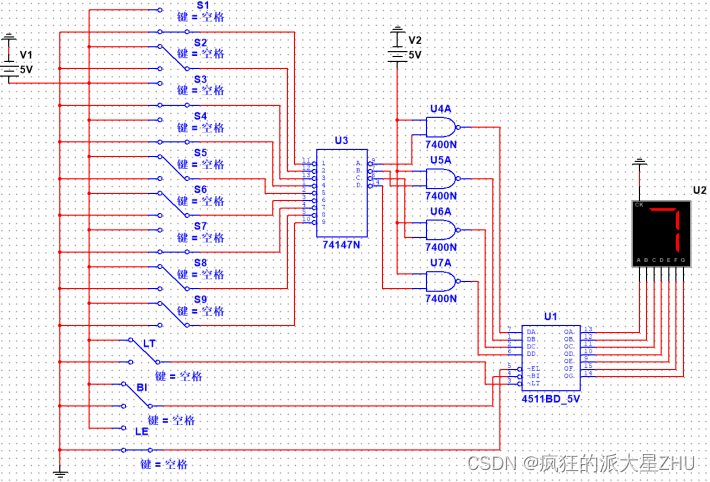

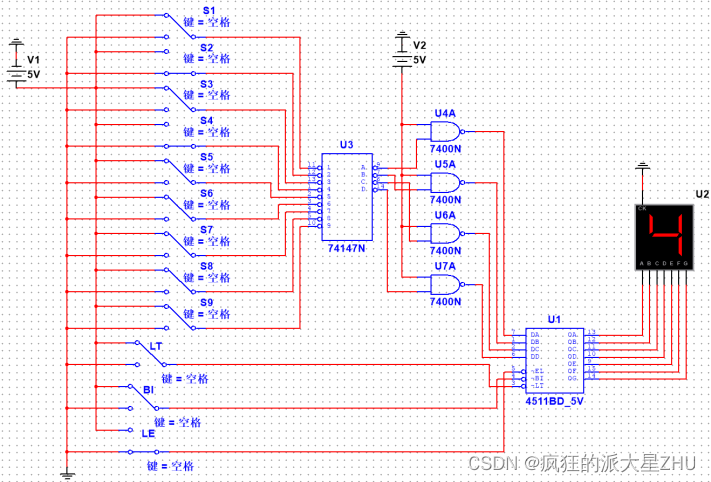

3、完整的编码、译码和显示电路

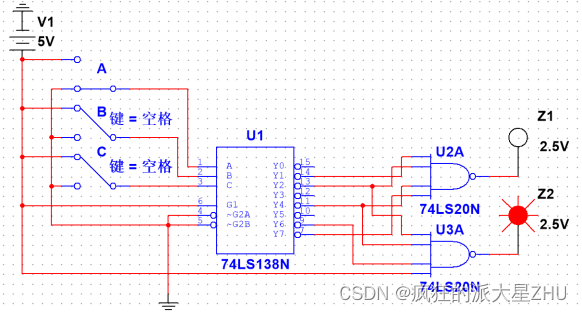

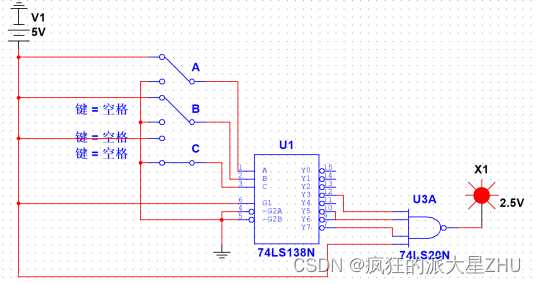

4、用译码器实现多函数输出

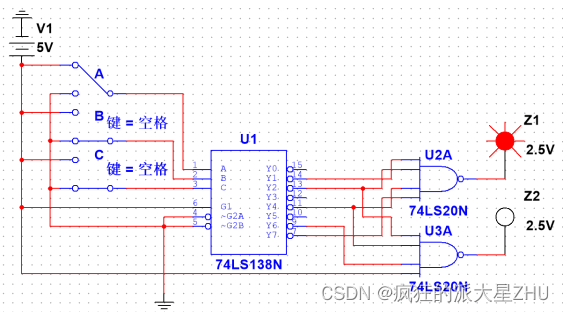

5、用译码器实现多函数输出
