文章目录

一、Rook介绍

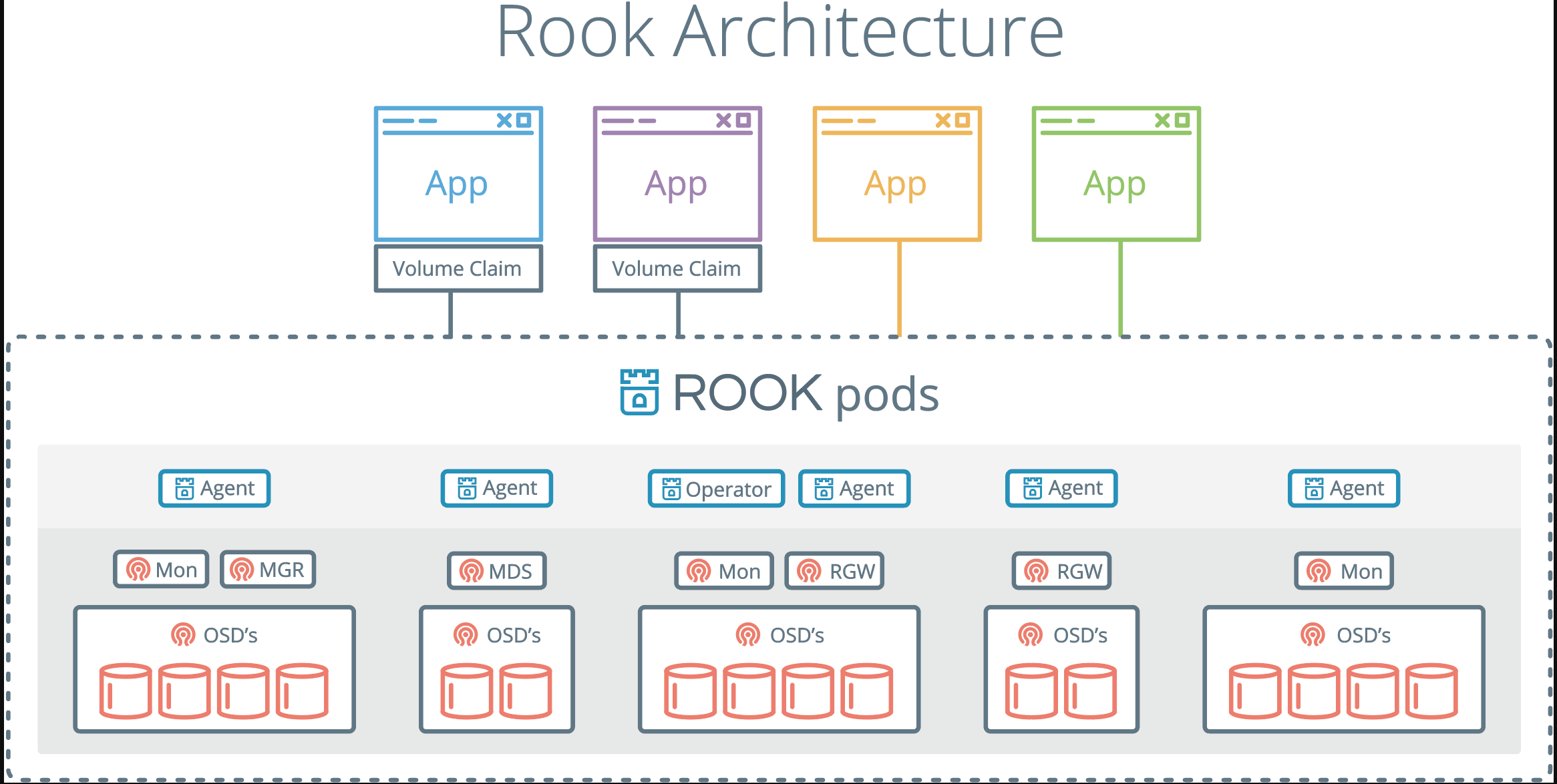

Rook 官网地址：https://rook.io 是一个自管理的分布式存储编排系统，可以为Kubernetes提供便利的存储解决方案。

Rook本身并不提供存储，而是在kubernetes和存储系统之间提供适配层，简化存储系统的部署与维护工作。

目前，Rook支持的存储系统包括：Ceph、CockroachDB、Cassandra、EdgeFS、Minio、NFS。当然，Rook支持的最好的还是Ceph 和 NFS。

在这里插入图片描述

二、Ceph介绍

Ceph 是一种为优秀的性能、可靠性和可扩展性而设计的统一的、分布式文件系统。Ceph 的统一体现在可以提供文件系统、块存储和对象存储，分布式体现在可以动态扩展。

Ceph支持三种存储：

块存储（RDB）：可以直接作为磁盘挂载
文件系统（CephFS）：提供POSIX兼容的网络文件系统CephFS，专注于高性能、大容量存储
对象存储（RADOSGW）：提供RESTful接口，也提供多种编程语言绑定。兼容S3（是AWS里的对象存储）、Swift（是openstack里的对象存储）

核心组件：
Ceph 主要有三个基本进程:
OSD
用于集群中所有数据与对象的存储，处理集群数据的复制、恢复、回填、再均衡，并向其他osd守护进程发送心跳，然后向 Monitor 提供一些监控信息。
Monitor
监控整个集群的状态，维护集群的 cluster MAP 二进制表，保证集群数据的一致性。
MDS (可选)
为 Ceph 文件系统提供元数据计算、缓存与同步。MDS 进程并不是必须的进程，只有需要使用 CephFS 时，才需要配置 MDS 节点。

三、部署Rook和Ceph

3.1 前置准备

通过rook安装ceph集群需要满足以下两个前提条件：
1.已部署好的Kubernetes集群（✅）
2.osd节点需要有未格式化⽂件系统的磁盘（✅）

在master1节点下载rook到本地，使用1.8.8版本

git clone --single-branch --branch v1.8.8 https://github.com/rook/rook.git

给所有需要安装ceph的worker节点安装lvm2

yum install lvm2 -y

检查三台worker节点是否安装成功
[root@k8s-worker1 ~]# yum list installed | grep lvm2
lvm2.x86_64                        7:2.02.187-6.el7_9.5       @iflytekdc-updates
lvm2-libs.x86_64                   7:2.02.187-6.el7_9.5       @iflytekdc-updates

给worker节点打上标签，保证ceph只安装在这3台worker节点上

# master1节点上操作：
kubectl label node k8s-worker1 role=ceph-storage
kubectl label node k8s-worker2 role=ceph-storage
kubectl label node k8s-worker3 role=ceph-storage

修改完成后使用命令查看label属性
[root@k8s-master1 ~]# kubectl get nodes --show-labels
NAME              STATUS   ROLES                  AGE     VERSION   LABELS
k8s-worker1   Ready    worker                 3d17h   v1.21.5   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-worker1,kubernetes.io/os=linux,node-role.kubernetes.io/worker=,role=ceph-storage
k8s-worker2   Ready    worker                 3d17h   v1.21.5   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-worker2,kubernetes.io/os=linux,node-role.kubernetes.io/worker=,role=ceph-storage
k8s-worker3   Ready    worker                 3d17h   v1.21.5   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-worker3,kubernetes.io/os=linux,node-role.kubernetes.io/worker=,role=ceph-storage

手动下载安装ceph所需镜像
rook 中ceph依赖很多都是使用国外的镜像，下载很慢，而且经常出现400错误，所以建议直接手动下载。注意，以下脚本在所有节点都需要运行（master 和 worker）

创建可执行文件 ceph.sh，内容如下

image_list=(
  csi-node-driver-registrar:v2.5.0
  csi-attacher:v3.4.0
  csi-snapshotter:v5.0.1
  csi-resizer:v1.4.0
  csi-provisioner:v3.1.0
)

aliyuncs="registry.aliyuncs.com/it00021hot"
google_gcr="k8s.gcr.io/sig-storage"
for image in ${image_list[*]}
do
  docker image pull ${aliyuncs}/${image}
  docker image tag ${aliyuncs}/${image} ${google_gcr}/${image}
  docker image rm ${aliyuncs}/${image}
  echo "${aliyuncs}/${image} ${google_gcr}/${image} downloaded."
done

修改文件权限后执行拉取镜像
chmod +x ceph.sh
sh ceph.sh

查看镜像是否下载完成（master & node节点都需要下载）
[root@k8s-worker1 ~]# docker images | grep csi
k8s.gcr.io/sig-storage/csi-node-driver-registrar                   v2.5.0    cb03930a2bd4   4 months ago    19.6MB
k8s.gcr.io/sig-storage/csi-resizer                                 v1.4.0    551fd931edd5   4 months ago    55.5MB
k8s.gcr.io/sig-storage/csi-snapshotter                             v5.0.1    53ae5b88a338   4 months ago    55.2MB
k8s.gcr.io/sig-storage/csi-provisioner                             v3.1.0    c3dfb4b04796   4 months ago    57.7MB
k8s.gcr.io/sig-storage/csi-attacher                                v3.4.0    03e115718d25   5 months ago    54.8MB

修改ceph调度算法，通过节点亲和性让其运行在指定节点上，同时手动指定节点及磁盘

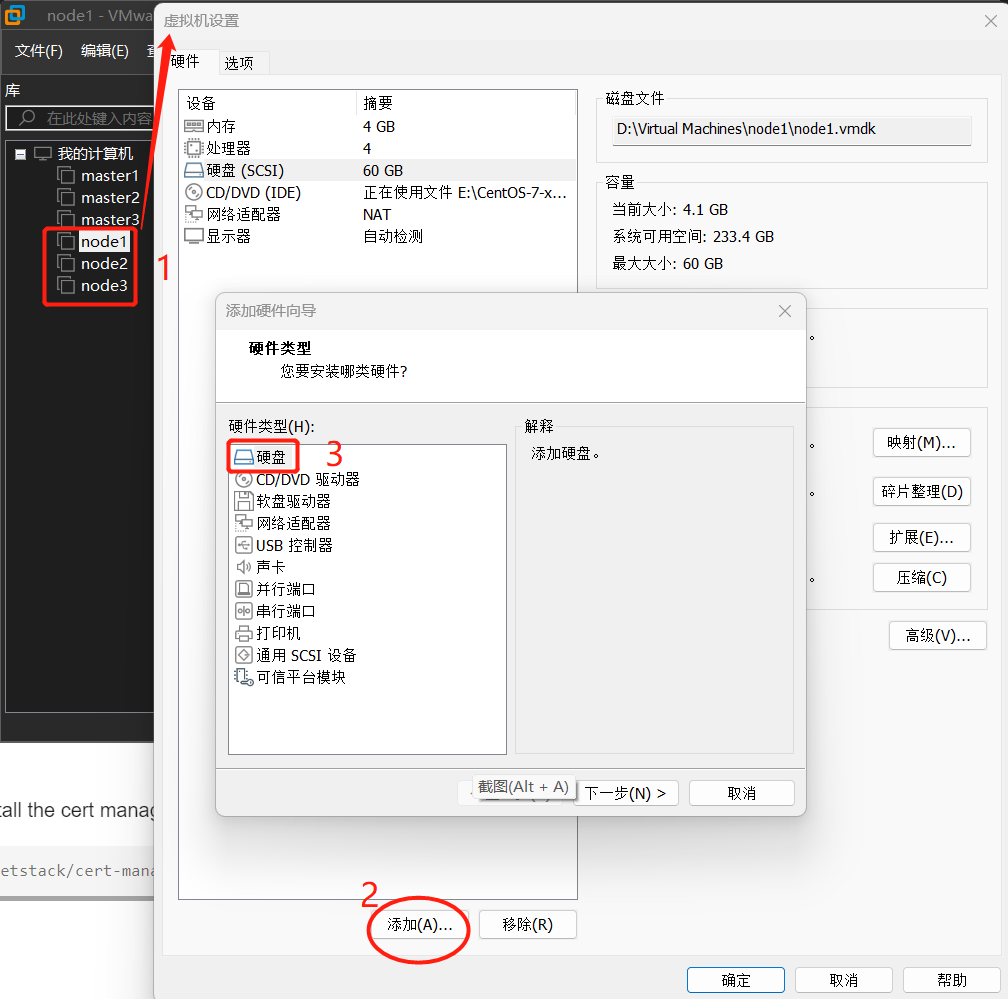

还记得我们之前挂载磁盘的时候给ceph预留了一个空盘吧，如果没有空盘，可以新建一个，流程如下：

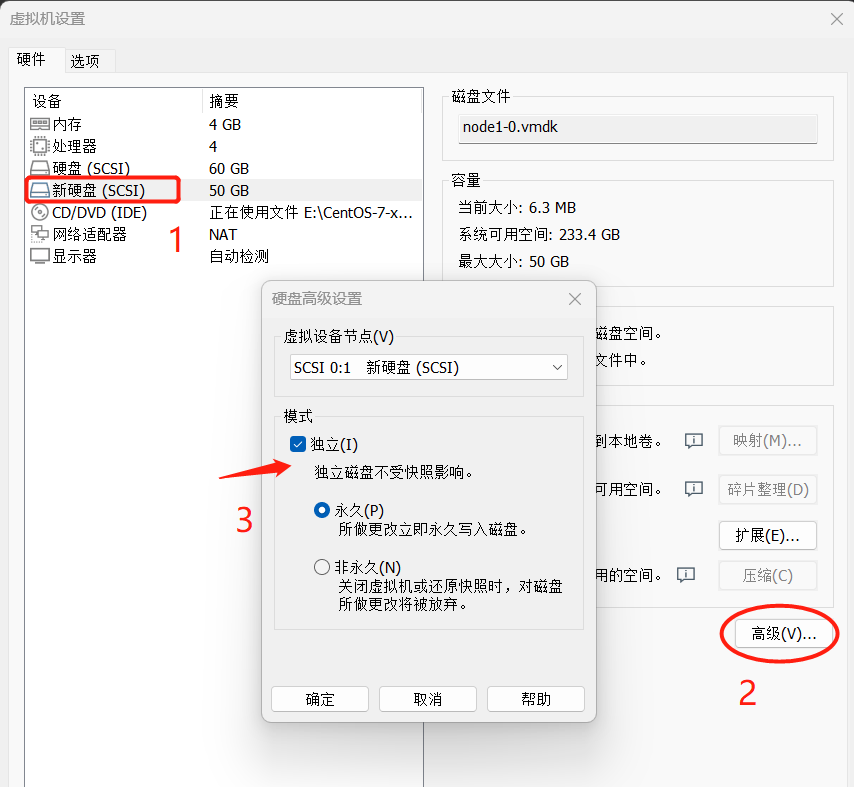

将新增的磁盘设置成独立模式(模拟公有云厂商提供的独立磁盘)，然后启动K8S集群虚拟机，在工作节点上使用以下命令检查一下磁盘条件是否符合Ceph部署要求：

[root@node1 ~]# lsblk -f
NAME        FSTYPE      LABEL           UUID                                   MOUNTPOINT
sdb
sr0         iso9660     CentOS 7 x86_64 2020-11-04-11-36-43-00
sda
├─sda2      LVM2_member                 45inUD-qJ4O-Fq9E-L6KD-8eJV-mofD-BuJDq6
│ └─centos_node1-root
            xfs                         704f37f0-ae59-4995-80ec-58cba66e023b   /
└─sda1      xfs                         67243cc8-c3fb-490f-b0da-cc439371d5e1   /boot

上述命令输出中 sdb 磁盘就是我们为工作节点新添加的裸设备(它的FSTYPE为空)，我们可以把它分配给Ceph使用。

我们使用之前预留的空盘继续：
先通过lsblk查看盘符，可以看到vdb2是预留给ceph的

[root@k8s-worker2 ~]# lsblk
NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sr0     11:0    1  478K  0 rom
vda    253:0    0   50G  0 disk
├─vda1 253:1    0    1G  0 part /boot
└─vda2 253:2    0   49G  0 part /
vdb    253:16   0  500G  0 disk
├─vdb1 253:17   0  100G  0 part /var/lib/docker
└─vdb2 253:18   0  400G  0 part

然后修改ceph集群配置：

vim /root/rook/deploy/examples/cluster.yaml

#原始位置大概在138行
# 第一处修改节点亲和性 ，设置为安装ceph的机器节点的标签（本文档worker节点标签role=ceph-storage）
placement:
    all:
      nodeAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          nodeSelectorTerms:
          - matchExpressions:
            - key: role
              operator: In
              values:
              - ceph-storage

#原始位置大概在215行起，
# Individual nodes and their config can be specified as well, but 'useAllNodes' above must be set to false. Then, only the named
 # nodes below will be used as storage resources.  Each node's 'name' field should match their 'kubernetes.io/hostname' label.
#  第二处修改
  storage: # cluster level storage configuration and selection
    useAllNodes: false
    useAllDevices: false
    config:
      journalSizeMB: "4096"
    nodes:
    - name: "k8s-worker1"
      devices:
        - name: "vdb2" # 可以通过lsblk查看磁盘信息
          config:
            storeType: bluestore
    - name: "k8s-worker2"
      devices:
        - name: "vdb2" # 可以通过lsblk查看磁盘信息
          config:
            storeType: bluestore
    - name: "k8s-worker3"
      devices:
        - name: "vdb2" # 可以通过lsblk查看磁盘信息
          config:
            storeType: bluestore

注意，name 不能够配置为IP，而应该是标签 kubernetes.io/hostname 的内容

修改operator.yaml，让CSI守护进程可以调度到主节点
默认情况下master节点是不允许调度的，但是ceph有些守护进程是需要调度到master去。这一步是为了解决后面出现的问题，如果此时不修改也可以在后面出现问题的时候再改。这些都是经验教训，网上的安装手册不会告诉你有这一步。
先查看一下master节点的污点设置

[root@k8s-master1 ~]# kubectl describe node k8s-master1 | grep Taints
Taints:             node-role.kubernetes.io/master:NoSchedule

然后修改rook operator的配置：

vim /root/rook/deploy/examples/operator.yaml

#原始位置在127行 原有注释去掉后，再往前缩进一格否则报错
CSI_PLUGIN_TOLERATIONS: |
  - effect: NoSchedule
    key: node-role.kubernetes.io/master
    operator: Exists

3.2 部署Rook

ceph 相关镜像较大，创建集群过程中可能会存在镜像拉取失败问题，可以在worker节点提前下载。所需镜像：rook/ceph:v1.8.8 quay.io/ceph/ceph: v16.2.7 quay.io/cephcsi/cephcsi:v3.5.1

创建ceph所需要的资源

cd cluster/examples/kubernetes/ceph
kubectl create -f crds.yaml -f common.yaml -f operator.yaml

执行完成后等待容器启动，只有完全启动后才能执行进行下一步操作。

查看pod启动情况
[root@k8s-master1 examples]# kubectl get pod -n rook-ceph
rook-ceph-operator-84985d69d4-rncx4                      1/1     Running     0          117m

3.3 部署Ceph集群

需要先修改一下集群osd的资源限制，否则osd的内存使用率会无限增长(同样是经验教训)

cd /root/rook/deploy/examples
vim cluster.yaml

#在186行处加入资源限制，建议内存设置4G以上，同时需要注意yaml文件的格式
resources:
    osd:
      limits:
        cpu: "2"
        memory: "8000Mi"
      requests:
          cpu: "2"
          memory: "8000Mi"

修改保存后执行以下命令安装ceph集群

kubectl apply -f cluster.yaml

创建完成后，可以查看pod的状态

[root@k8s-master1 examples]# kubectl -n rook-ceph get pod
NAME                                                        READY   STATUS      RESTARTS   AGE
csi-cephfsplugin-gjmhv                                      3/3     Running     0          8m7s
csi-cephfsplugin-l2vz6                                      3/3     Running     0          8m7s
csi-cephfsplugin-provisioner-6f54f6c477-rnql9               6/6     Running     0          8m7s
csi-cephfsplugin-provisioner-6f54f6c477-vgvnj               6/6     Running     0          8m7s
csi-cephfsplugin-zplbg                                      3/3     Running     0          8m7s
csi-rbdplugin-54cgx                                         3/3     Running     0          8m7s
csi-rbdplugin-7795w                                         3/3     Running     0          8m7s
csi-rbdplugin-dtnqk                                         3/3     Running     0          8m7s
csi-rbdplugin-provisioner-6d765b47d5-g2lzc                  6/6     Running     0          8m7s
csi-rbdplugin-provisioner-6d765b47d5-klk9n                  6/6     Running     0          8m7s
rook-ceph-crashcollector-k8s-worker1-7598585c9b-49czg   1/1     Running     0          5m23s
rook-ceph-crashcollector-k8s-worker2-675d7c66f-lzw4n    1/1     Running     0          5m11s
rook-ceph-crashcollector-k8s-worker3-656f47985d-k4h96   1/1     Running     0          5m35s
rook-ceph-mgr-a-c9bf8bb54-kvgbw                             1/1     Running     0          5m40s
rook-ceph-mon-a-55b778d66d-dl8h6                            1/1     Running     0          8m1s
rook-ceph-mon-b-65f6d54689-zxblk                            1/1     Running     0          7m26s
rook-ceph-mon-c-dc947478f-2jt2r                             1/1     Running     0          5m53s
rook-ceph-operator-84985d69d4-z5bkq                         1/1     Running     0          18h
rook-ceph-osd-0-d77bf645f-mk9j7                             1/1     Running     0          5m12s
rook-ceph-osd-1-b7d7c47d-2kz5p                              1/1     Running     0          5m11s
rook-ceph-osd-2-78fbd4bdc7-zbjsz                            1/1     Running     0          5m11s
rook-ceph-osd-prepare-k8s-worker1-hzq7l                 0/1     Completed   0          5m19s
rook-ceph-osd-prepare-k8s-worker2-8pqlk                 0/1     Completed   0          5m19s
rook-ceph-osd-prepare-k8s-worker3-kb2q9                 0/1     Completed   0          5m19s

以上是所有组件的 pod 完成后的状态，以rook-ceph-osd-prepare 开头的 pod 用于自动感知集群新挂载硬盘，只不过我们前面手动指定了节点，所以这个不起作用。osd-0、osd-1、osd-2容器必须是存在且正常的，如果上述pod均正常运行成功，则视为集群安装成功。

3.4 部署ceph dashboard

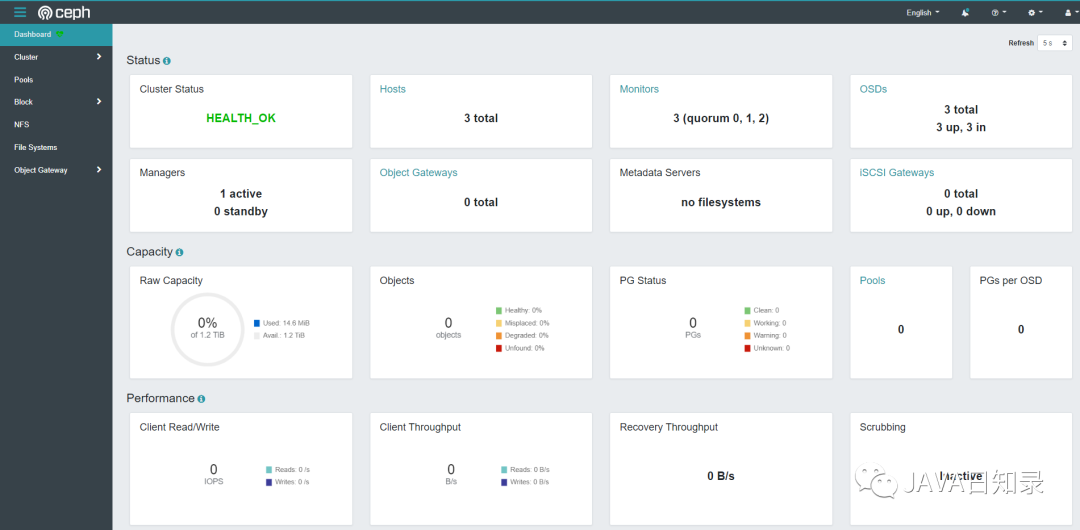

Ceph Dashboard 是一个内置的基于 Web 的管理和监视应用程序，它是开源 Ceph 发行版的一部分。通过 Dashboard 可以获取 Ceph 集群的各种基本状态信息。

默认的 ceph 已经安装的 ceph-dashboard，其 SVC 地址是 service clusterIP，并不能被外部访问，需要创建 service 服务。

kubectl apply -f dashboard-external-https.yaml

创建NodePort类型就可以被外部访问了

[root@k8s-master1 ~]# kubectl get svc -n rook-ceph|grep dashboard
rook-ceph-mgr-dashboard                  ClusterIP   109.233.40.229   <none>        8443/TCP            8m28s
rook-ceph-mgr-dashboard-external-https   NodePort    109.233.34.181   <none>        8443:32234/TCP      29s

浏览器访问(master1-ip换成自己的集群ip)：https://master1-ip:32234/

用户名默认是admin，至于密码可以通过以下代码获取：

kubectl -n rook-ceph get secret rook-ceph-dashboard-password -o jsonpath="{['data']['password']}"|base64 --decode && echo

在这里插入图片描述

四、部署Rook工具箱

Rook 工具箱是一个包含用于 Rook 调试和测试的常用工具的容器，安装很简单。

cd /root/rook/deploy/examples
kubectl apply -f toolbox.yaml -n rook-ceph

待容器Running后，即可执行相关命令：

[root@k8s-master1 ~]# kubectl get po -n rook-ceph | grep tools
rook-ceph-tools-775f4f4468-dcg4x                            1/1     Running     0          2m12s


[root@k8s-master1 ~]# kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get pod -l "app=rook-ceph-tools" -o jsonpath='{.items[0].metadata.name}') -- bash

[rook@rook-ceph-tools-775f4f4468-dcg4x /]$ ceph -s
  cluster:
    id:     cea16e6d-ef51-4cfd-aa15-3a0e13075071
    health: HEALTH_OK

  services:
    mon: 3 daemons, quorum a,b,c (age 28m)
    mgr: a(active, since 27m)
    osd: 3 osds: 3 up (since 28m), 3 in (since 28m)

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   15 MiB used, 1.2 TiB / 1.2 TiB avail
    pgs:

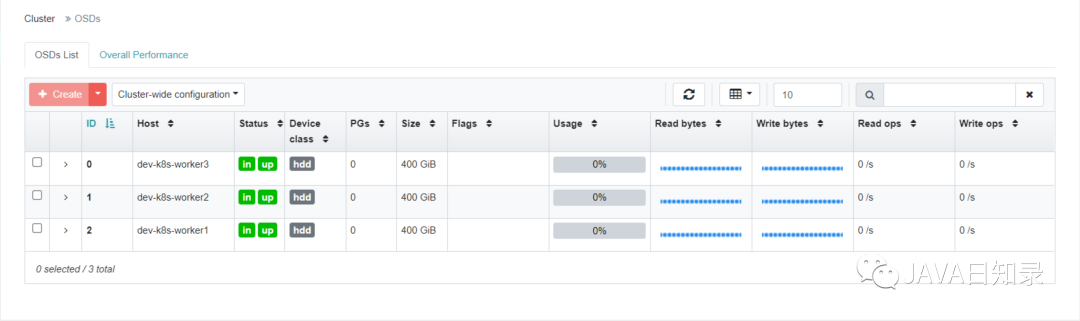

[rook@rook-ceph-tools-775f4f4468-dcg4x /]$ ceph osd status
ID  HOST              USED  AVAIL  WR OPS  WR DATA  RD OPS  RD DATA  STATE
 0  dev-k8s-worker3  4976k   399G      0        0       0        0   exists,up
 1  dev-k8s-worker2  4976k   399G      0        0       0        0   exists,up
 2  dev-k8s-worker1  4976k   399G      0        0       0        0   exists,up

工具箱相关查询命令：

ceph status
ceph osd status
ceph df
rados df

五、部署RBD StorageClass

Ceph 可以同时提供对象存储 RADOSGW、块存储 RBD、文件系统存储 Ceph FS。RBD 即 RADOS Block Device 的简称，RBD 块存储是最稳定且最常用的存储类型。RBD 块设备类似磁盘可以被挂载。RBD 块设备具有快照、多副本、克隆和一致性等特性，数据以条带化的方式存储在 Ceph 集群的多个 OSD 中。注意：RBD只支持ReadWriteOnce存储类型

创建 StorageClass

cd /root/rook/deploy/examples/csi/rbd
kubectl  apply -f storageclass.yaml

校验pool安装情况

[root@k8s-master1 ~]# kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get pod -l "app=rook-ceph-tools" -o jsonpath='{.items[0].metadata.name}') -- bash
[root@rook-ceph-tools-775f4f4468-dcg4x /]# ceph osd lspools
1 device_health_metrics
2 replicapool

查看StorageClass

[root@k8s-master1 rbd]# kubectl get sc
NAME              PROVISIONER                  RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
rook-ceph-block   rook-ceph.rbd.csi.ceph.com   Delete          Immediate           true                   43s

将Ceph设置为默认存储卷

[root@k8s-master1 ~]# kubectl patch storageclass rook-ceph-block -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}'

修改完成后再查看StorageClass状态（有个default标识）

[root@k8s-master1 rbd]# kubectl get sc
NAME                        PROVISIONER                  RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
rook-ceph-block (default)   rook-ceph.rbd.csi.ceph.com   Delete          Immediate           true                   108s

通过上面的步骤我们已经给Kubernetes集群安装了Ceph存储，至此我们的高可用集群就已经搭建完毕，甚至可以直接在生产环境使用了。同时也可以看到使用Rook安装Ceph还是很简单的，只需要执行对应的yaml文件即可。

不过要注意的是我们目前给集群安装的StorageClass是基于RBD的块存储，只支持ReadWriteOnce存储类型，如果你要使用ReadWriteMany存储类型，还需要安装CephFs存储。
