Allegro学习笔记——网络表从生成到导入PCB及放置器件

1、生成网表

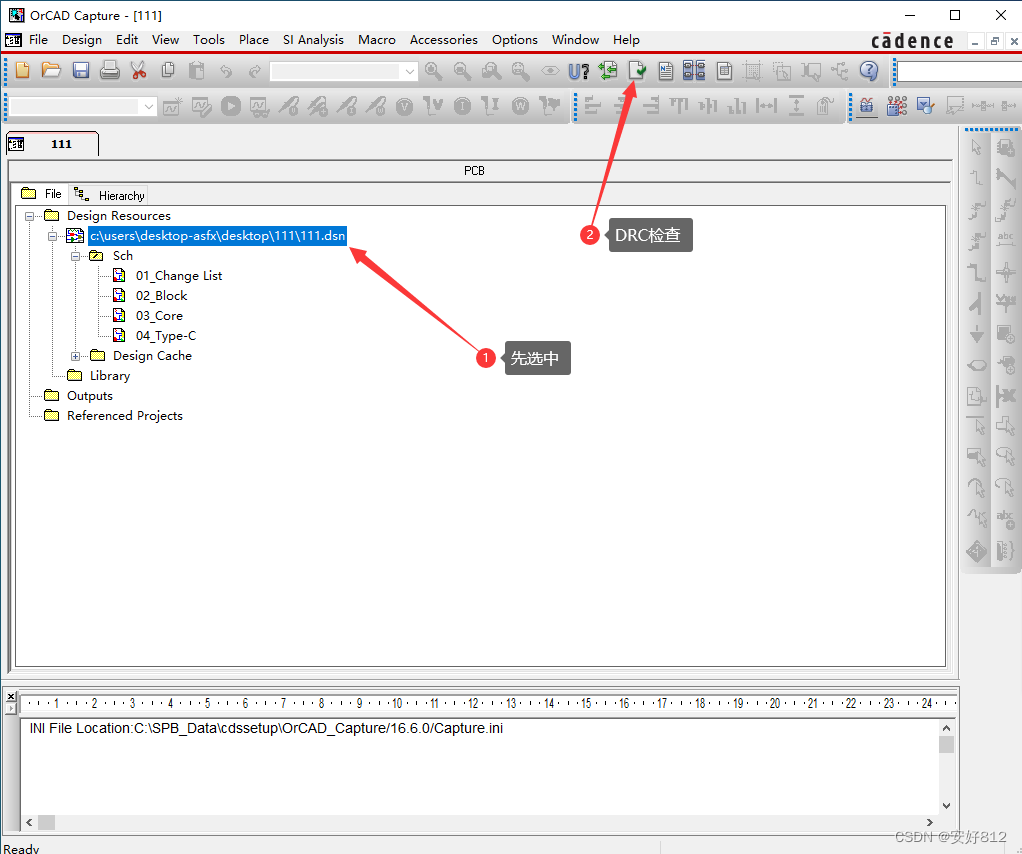

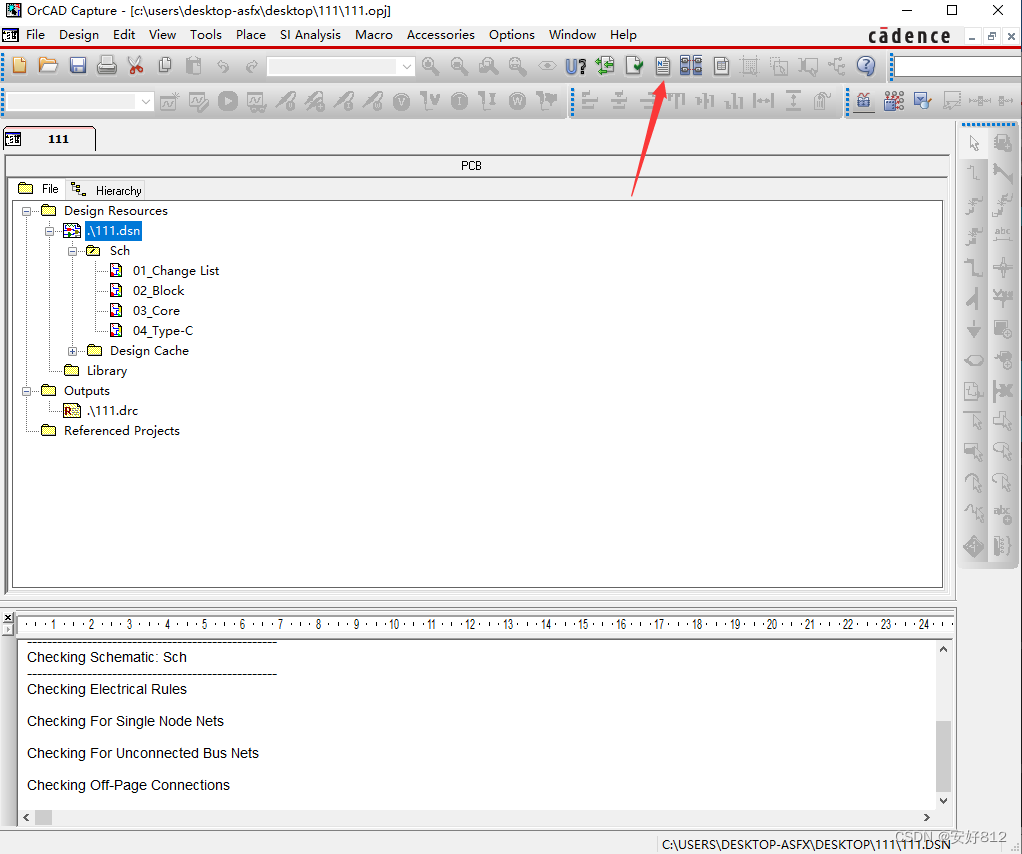

1.1、在OrCAD Capture中对dsn文件进行DRC检查。一定要先点击dsn文件再进行检查。

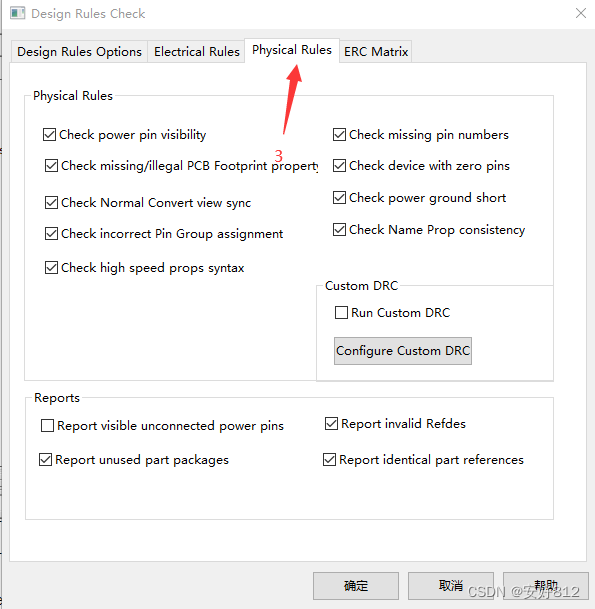

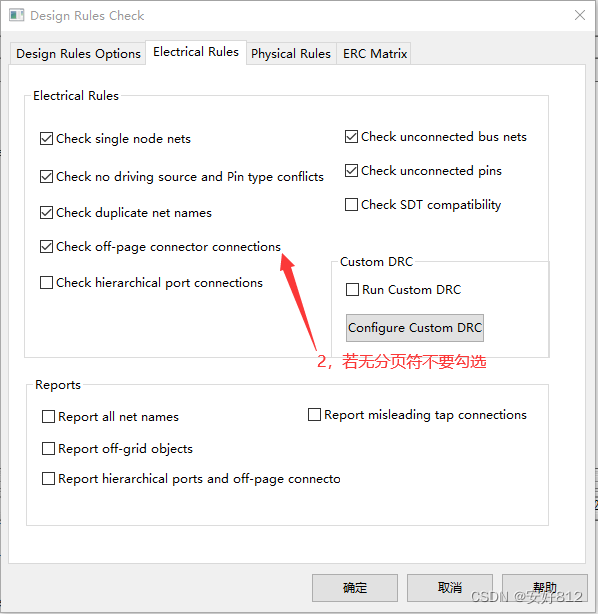

然后出现下图





 1.2、DRC无误后生成网表

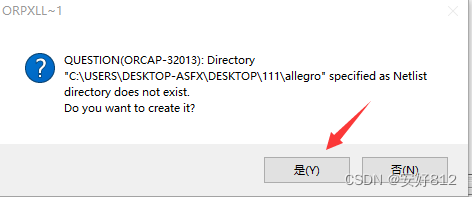

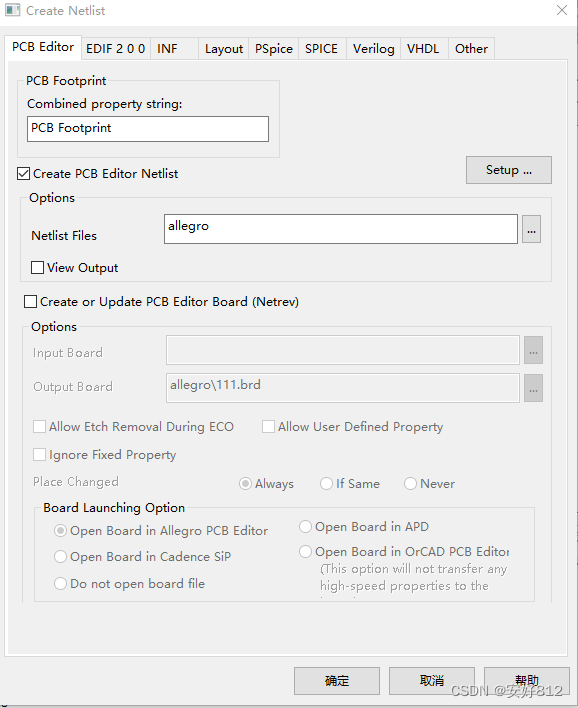

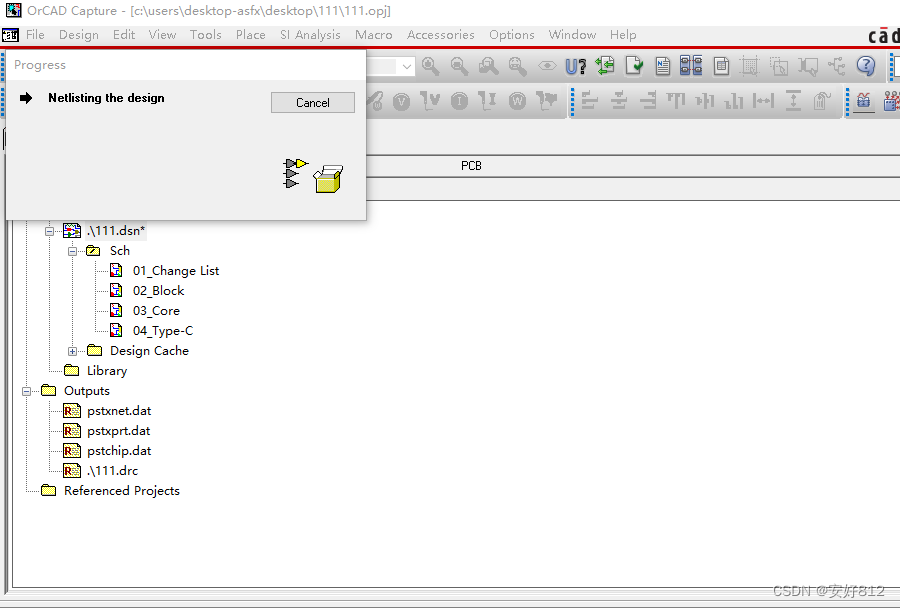

下图保持默认即可。







 至此，网络表导出成功。

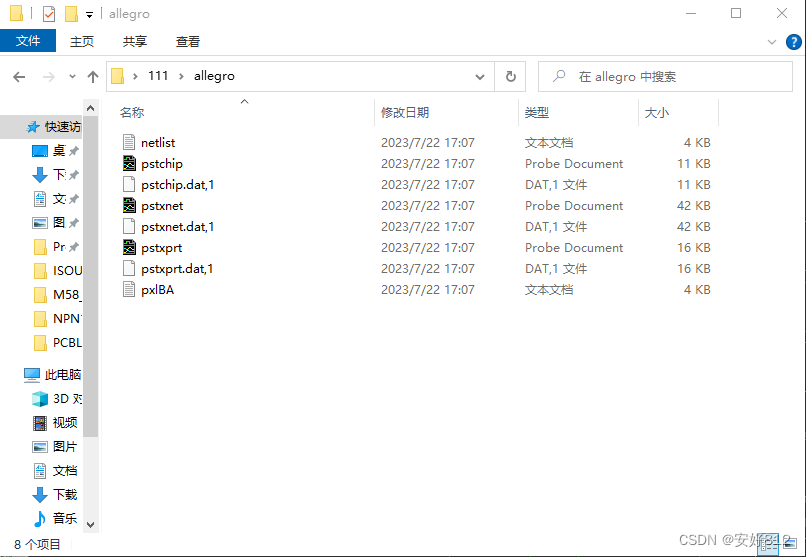

你会在原理图所在目录发现名为‘allegro‘的文件夹其中包含网表文件

 2、导入网表

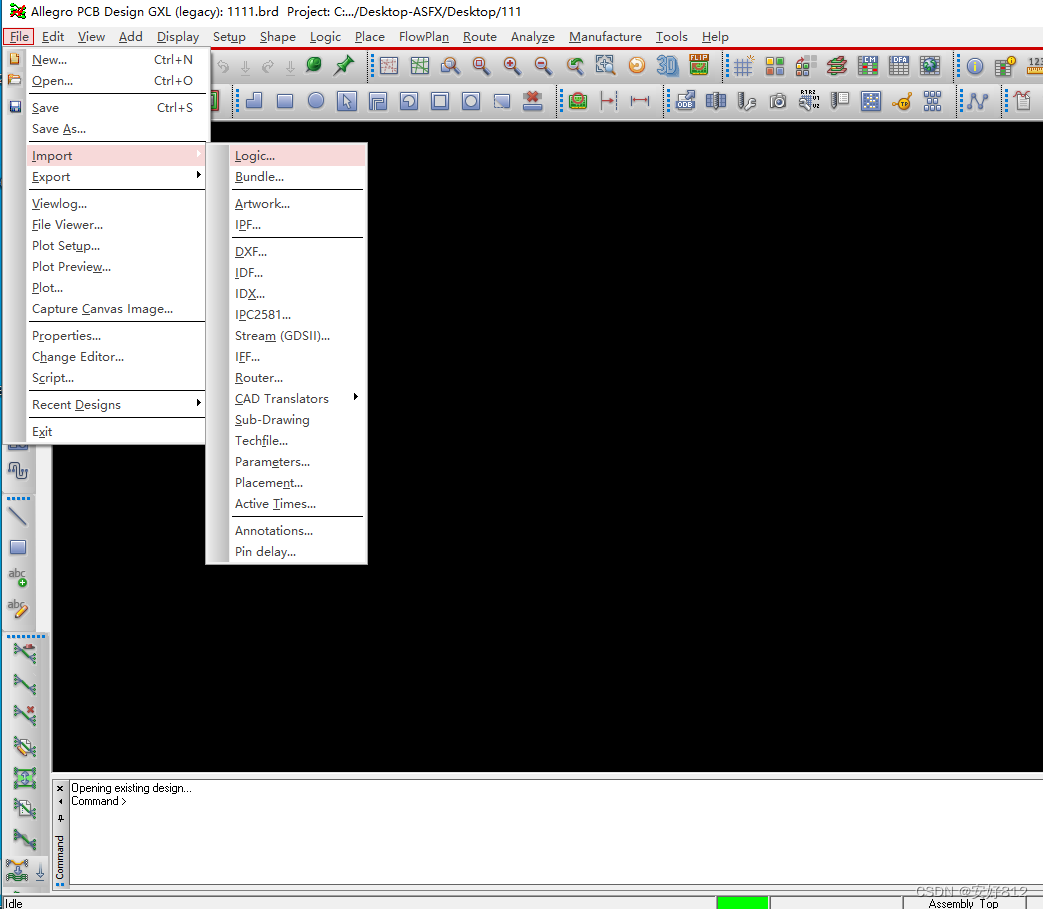

第一步：

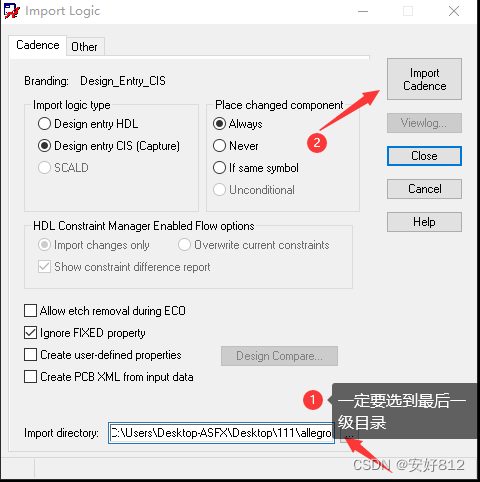

第二步：

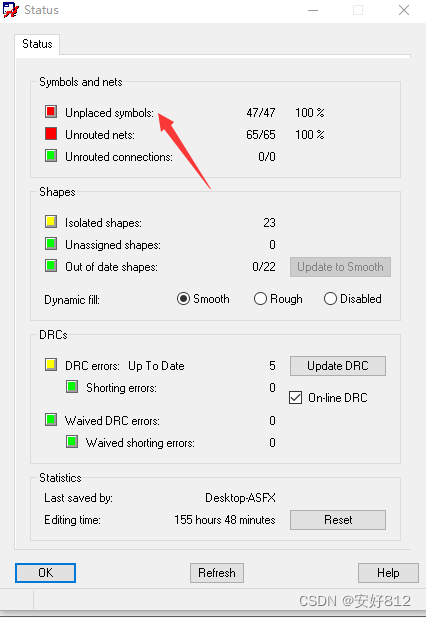

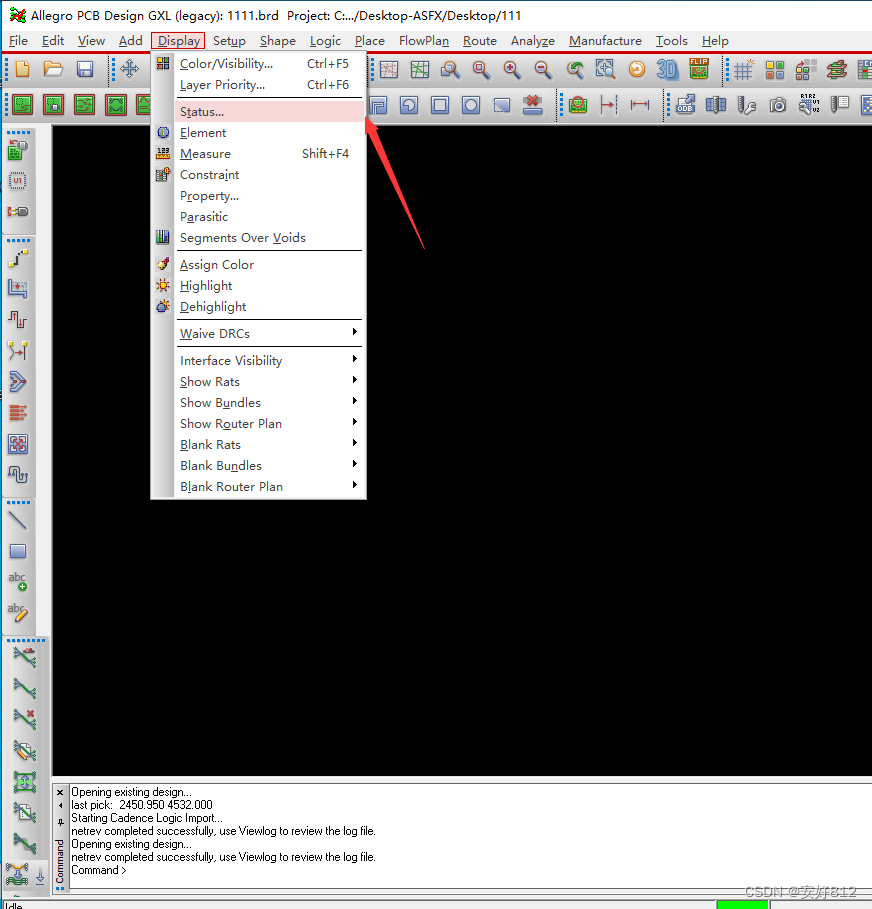

 没有出现报错即导入成功，或者可以

看到有器件未放置

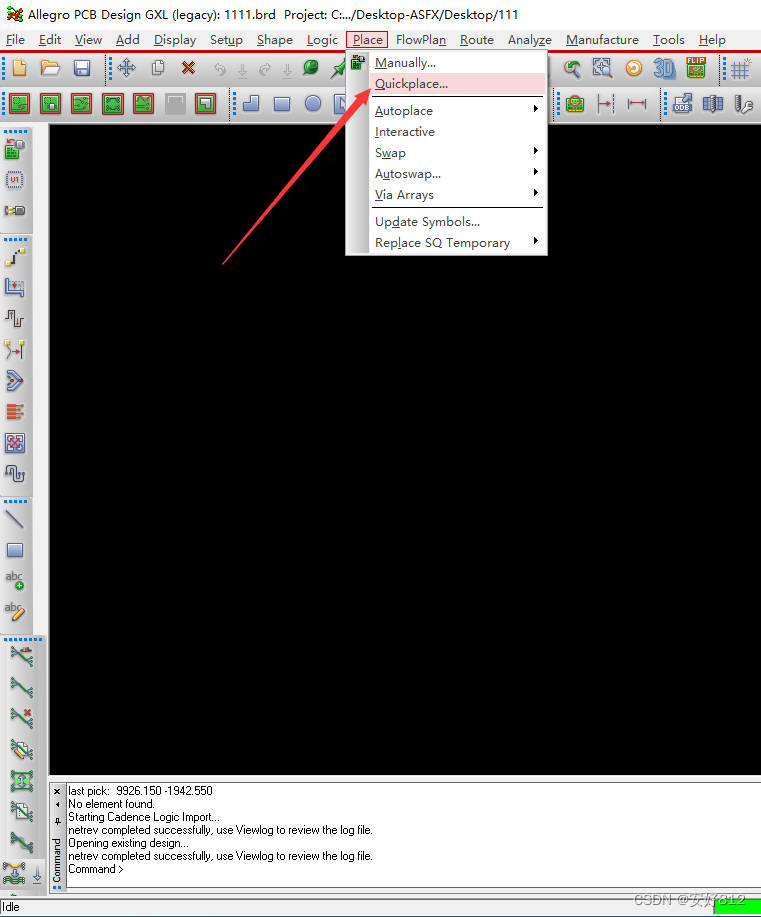

 3、放置器件

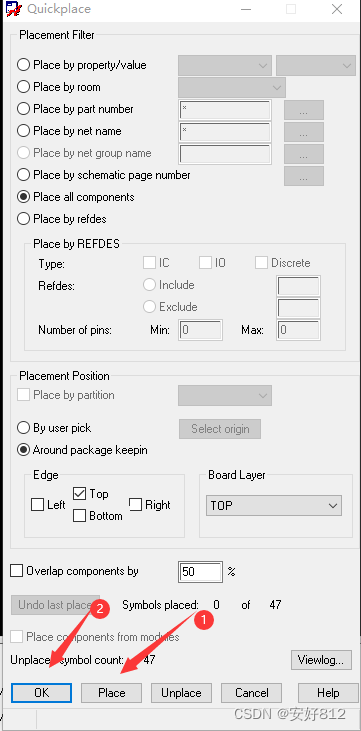

 即可
