第一次写csdn，自学FPGA有一段时间了，七月中旬买的开发板，到现在一个多月终于稍微学懂点FPGA了。

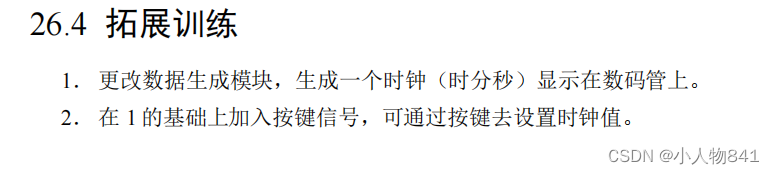

这个分享的是野火FPGA开发指南数码管动态显示拓展训练的试题。

一开始一头雾水，野火教程只讲到动态扫描，自己在网上找秒表的教程，很少，并且野火的板子是使用74hc595驱动数码管，这点跟其他平台的板子不太一样。参考了明德扬一个教程里面的设计方法。

实验目标是生成一个时分秒时钟，设计思路是分别对时分秒的个位，十位进行设计，正好对应6段数码管。计时设计完成之后，直接用顶层模块调用shizhong模块和74hc595驱动模块，74hc595驱动原理野火有详细教程，话不多说直接上代码。

时钟设计

module  shizhong
(
input   sys_clk,//50MHz
input   sys_rst_n,//复位信号
output  wire[7:0]   seg,//数码管段选信号，
output  wire[5:0]   sel//位选信号
);
parameter   CNT_MAX = 50_000;//动态扫描计时最大值
parameter   CNT_MAX_1S = 50_000_000;//1s计数器计时最大值
reg[15:0]   cnt_1ms;//动态扫描
reg[2:0]    cnt_6;//对动态扫描计时6次，方便位选
reg[5:0]    sel_reg;//位选信号中间变量
reg[25:0]   cnt_1s;//1s计数器
reg[3:0]    m_g;//秒个位
reg[2:0]    m_s;
reg[3:0]    f_g;
reg[3:0]    f_s;
reg[3:0]    s_g;
reg[3:0]    s_s;
reg[7:0]    seg_reg;//段选信号中间变量
reg[3:0]    x;//对时个位变量法计数最大值，因为时个位的跳转可能为9（9,19），也可能为3（23）
reg[3:0]    data;//很重要，将时分秒各数据赋值到数码管的中间变量



//设置动态扫描时间为1ms的计时器cnt_1ms
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==0)
        cnt_1ms <= 0;
    else if(cnt_1ms==CNT_MAX-1)
        cnt_1ms <= 0;
    else
        cnt_1ms <= cnt_1ms + 1;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==0)
        cnt_6 <= 0;
    else if((cnt_1ms==CNT_MAX-1)&&(cnt_6 > 3'd4))
        cnt_6 <= 0;
    else if(cnt_1ms==CNT_MAX-1)
        cnt_6 <= cnt_6 + 1;
    else
        cnt_6 <= cnt_6;
//位选信号sel_reg 赋值
always@(posedge sys_clk or negedge sys
