KNX智能家居系统设计----照明子系统项目

功能呈现
1.触摸屏的第一个子页的开灯1和开灯2可以联动控制开关通道A

开灯3为开关通道B

开关4控制通道C闪烁

2.八键面板能与触摸屏联动控制各通道

KNX协议
KNS协议，全称KNX协议，是用于智能建筑和家庭自动化的标准通信协议。它是一种国际标准，由欧洲安装总线（European Installation Bus, EIB）发展而来，最初在欧洲使用，现在已经被全球广泛接受。KNS协议的应用范围非常广泛，包括楼宇自动化、照明控制、能源管理、安全系统等。

ETS5
ETS5软件是一个智能自动化软件，全称是Engineering To Software。它是一个制造商独立的配置软件工具，主要用于设计和配置智能家庭和建筑控制安装与KNX系统。这个软件运行在基于Windows平台的计算机上，专业版允许组合解决方案的所有应用领域，其中KNX认证的产品是可用的。使用ETS5软件可以在技术上和商业上增强业务能力。

使用产品

1.八路通用开关执行器

2.Push button sensor Plus,1/2/3/4gang(八键面板)

3.KNX Smart Touch V50(触摸屏)

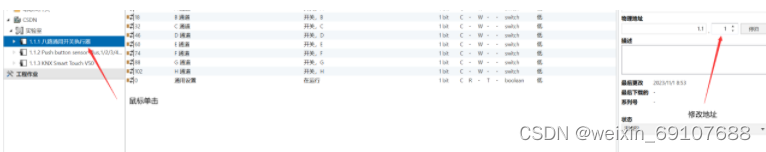

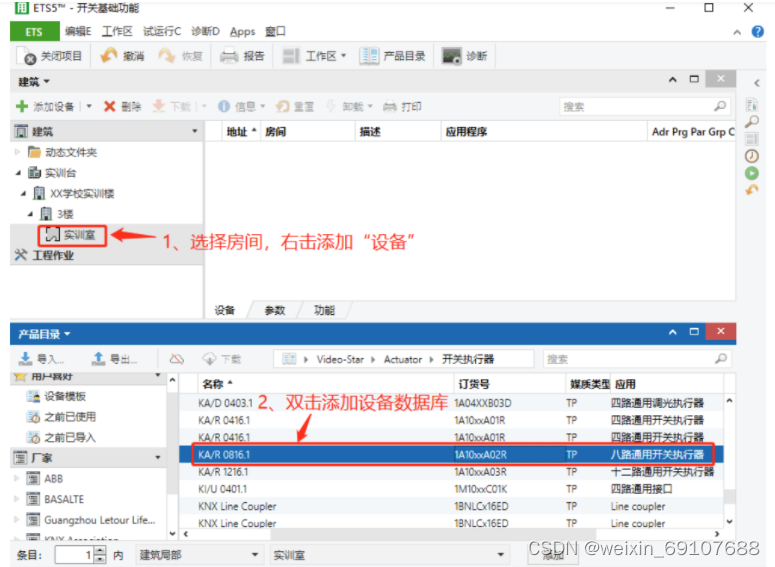

分配设备物理地址

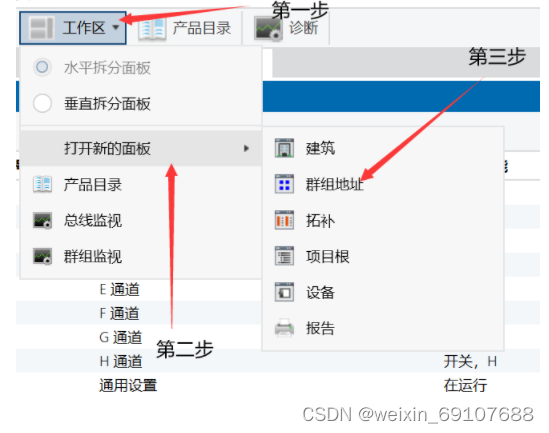

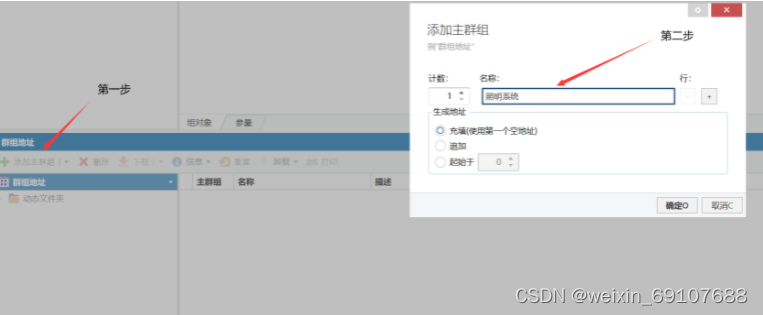

添加群组地址







八路通用开关设置

通道A,通道B,通道C修改设置

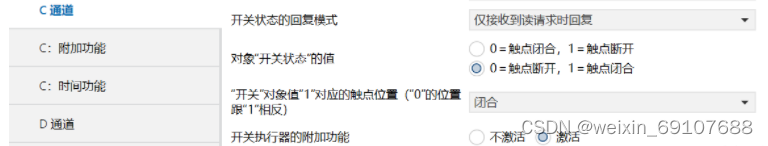

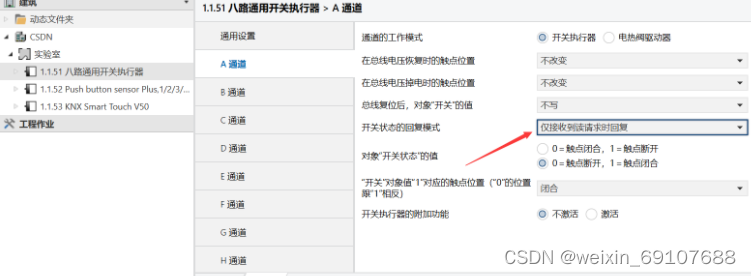

开关状态的回复模式



通道C

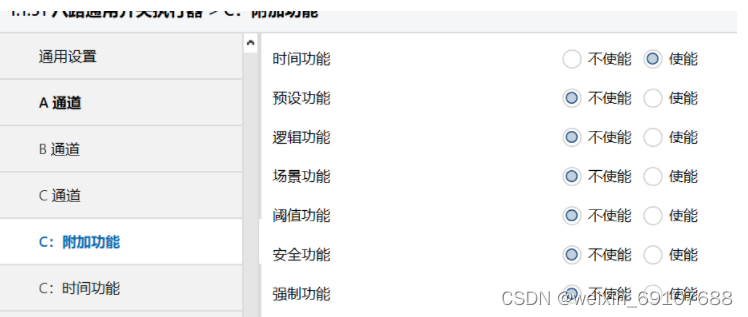

激活开关执行器的附加功能



C:附加功能

让时间功能 使能



C:时间功能
时间功能的模式

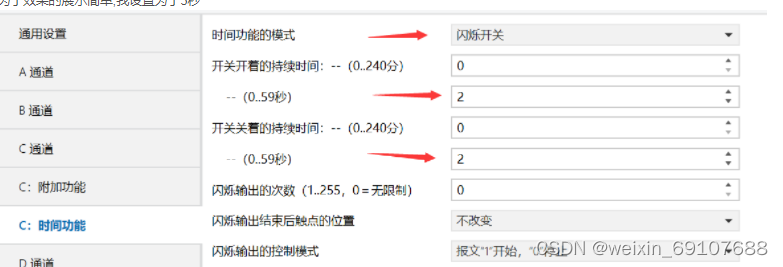

改为闪烁开关

参数“开关开着的持续时间: 分 (0...240), 秒 (0...59)” 该参数定义在闪烁输出时开关延时打开的时间。 可选项： 0...240 分 0...59 秒 值得注意的是，只有低于继电器限定的开关频率才会被执行。因为频繁的切换开关，可能 使继电器没有足够的能量来执行动作，这就可能发生执行动作的延时。 这同样也会发生在总线恢复供电后。为使设备正常工作，这里的延时时间至少在2s以上。

为了效果的展示简单,我设置为了2秒



至此,八路通用开关设置完成

八键面板设置
General设置
“Rocker x use as(按键使用模式)”有两种方式可供选择

independent button-独立按键

linked button-联动按键

我们需要一个联动按键和两个独立按键(四个独立按键也可行,可以需要自己思考进行修改)

参数“Function of the channel(通道功能)”

我们将其修改为 Switch-开关功能

LED按键设置
function修改为 Control by external object

选择此选项时，LED 可独立控制，不受按键功能的影响。

the object value = '0/1',LED is 的可选项为颜色

八键面板设置基本完成

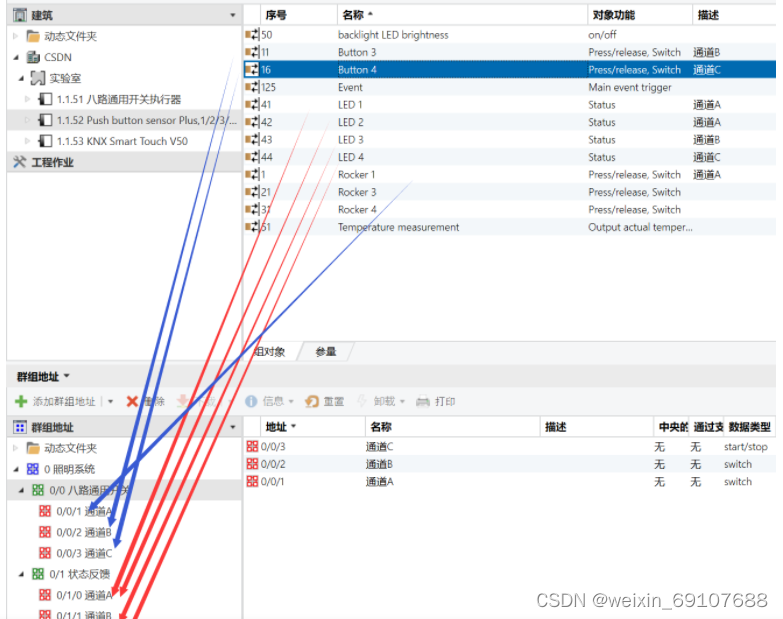

配置组地址

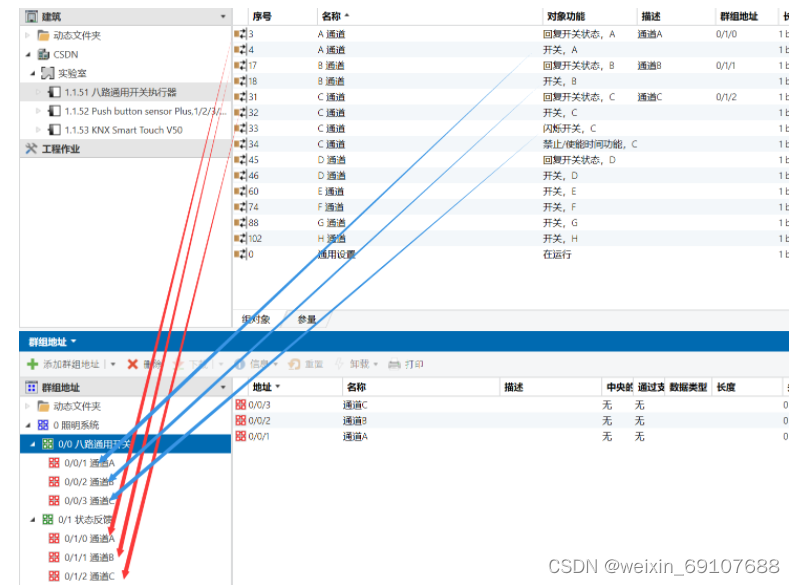

八路通用开关配置

拖动到之前配置的群组地址上



8键(4联)面板配置



下载地址与应用

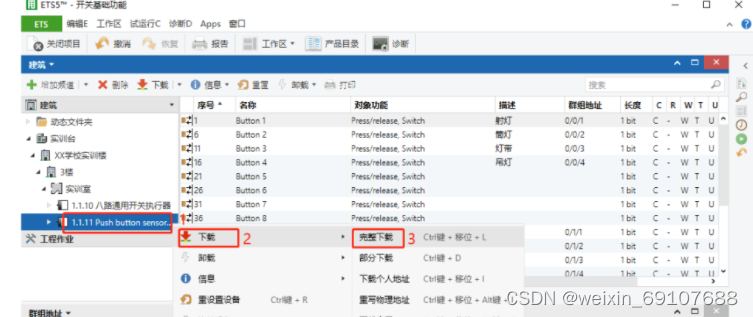

将八路通用开关,8键面板,触摸屏完整下载



第一次需要进行工程按键设置

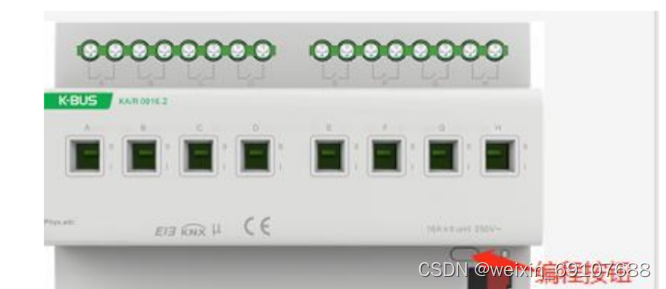

八路通用开关的编程按键(可能会因产品版本不同不一样)

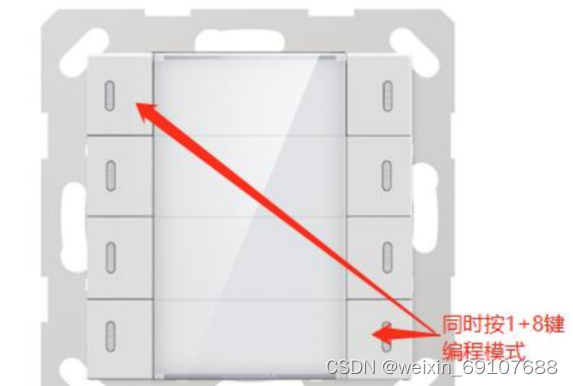

8键(4联)面板的编程按键(可能会因产品版本不同不一样)
