DPDK 框架简介
DPDK（Data Plane Development Kit） 是一个高性能数据包处理开发框架，专为网络设备、数据中心和云计算环境设计。它通过绕过内核协议栈、优化硬件访问和提供高效数据结构，实现了低延迟、高吞吐量的数据包处理能力。
核心特性
用户空间驱动
直接在用户空间操作物理网卡（通过 UIO 或 VFIO 技术），避免内核上下文切换和数据拷贝开销。
支持轮询模式驱动（PMD），减少中断处理延迟。
零拷贝与内存优化
使用大页内存（Huge Pages）减少内存分页开销。
通过环形缓冲区（Ring Buffer）实现无锁队列，降低线程间同步成本。
多线程并行处理
支持多线程 / 多核 CPU，通过 RSS（Receive Side Scaling）技术将流量分发到不同核，提升并行处理能力。
硬件加速
支持 Intel® QuickAssist Technology（QAT）等硬件加速引擎，优化加密、压缩等操作。
工作原理

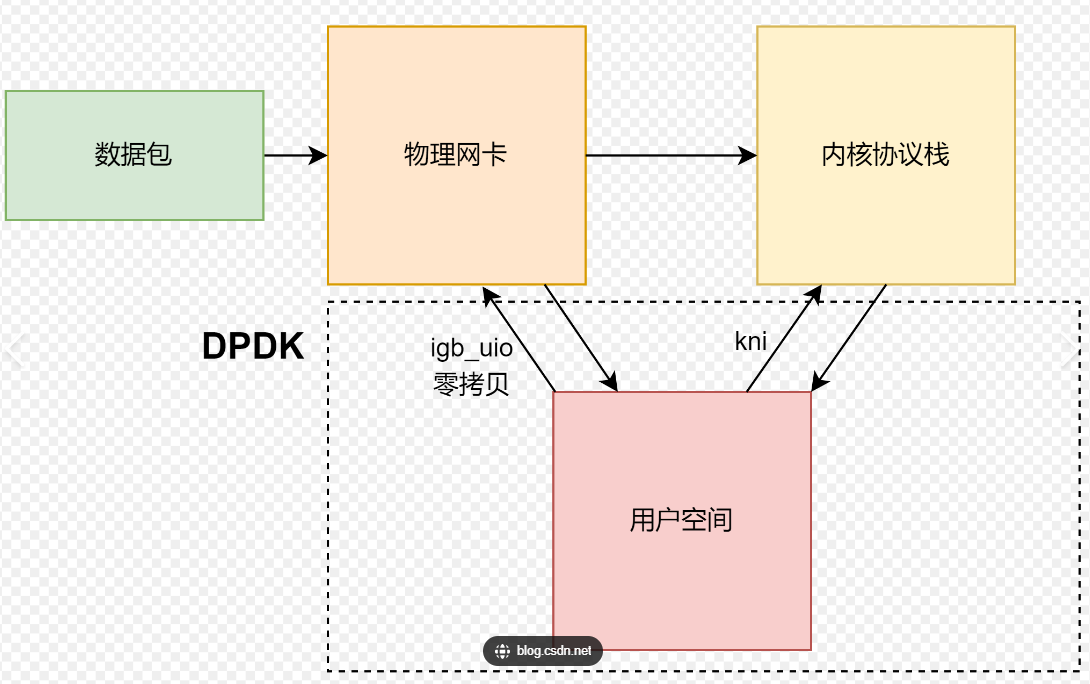

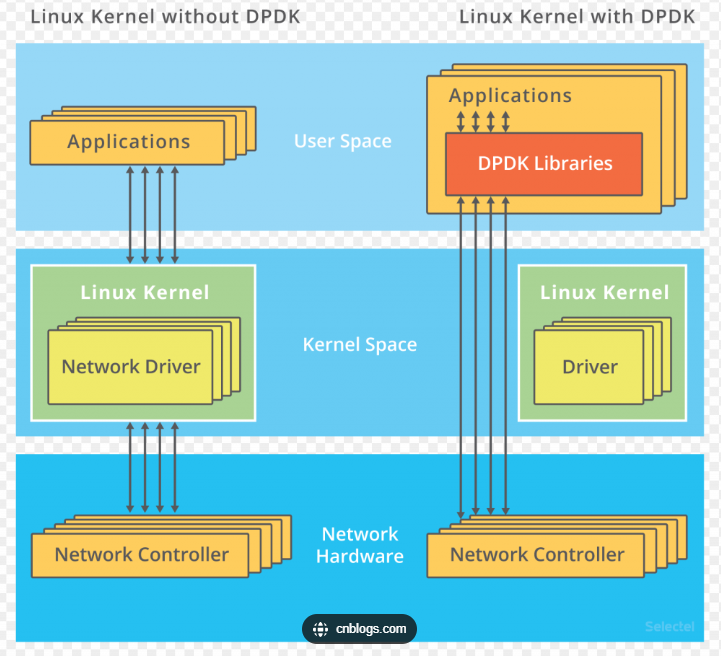

绕过内核协议栈
DPDK 驱动（如 igb_uio）将网卡映射到用户空间，应用程序直接通过内存映射访问网卡寄存器。数据包无需经过内核 TCP/IP 栈，直接由用户空间程序处理。
轮询模式（Polling Mode）
传统中断驱动依赖硬件中断触发处理，DPDK 通过轮询方式主动检查数据包到达，减少中断延迟（尤其在高负载下）。
数据平面与控制平面分离
控制平面（如路由决策）仍由内核处理，数据平面（数据包转发）由 DPDK 用户空间程序高效执行。
典型应用场景
网络功能虚拟化（NFV）加速虚拟路由器、防火墙、负载均衡器（如 DPDK 与 OpenStack 集成）。
5G 核心网用户面功能（UPF）的高吞吐量数据包转发。
数据中心网络虚拟交换机（如 DPDK 加速的 Open vSwitch）、RDMA over Converged Ethernet（RoCE）。
高性能计算低延迟通信中间件（如 DPDK-based 消息队列）。
启动DPDK
1.关闭内核里面的一个网卡
①

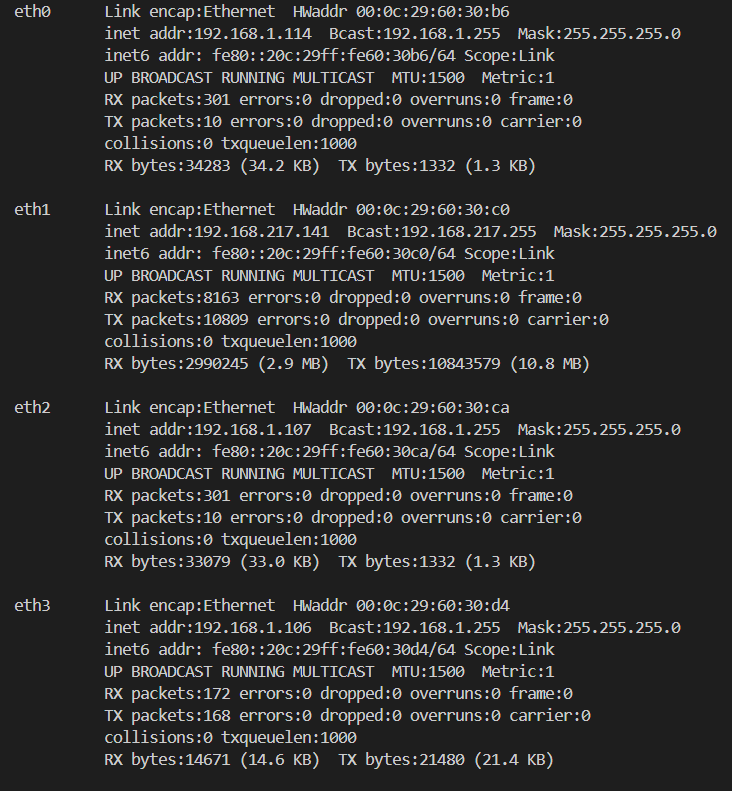

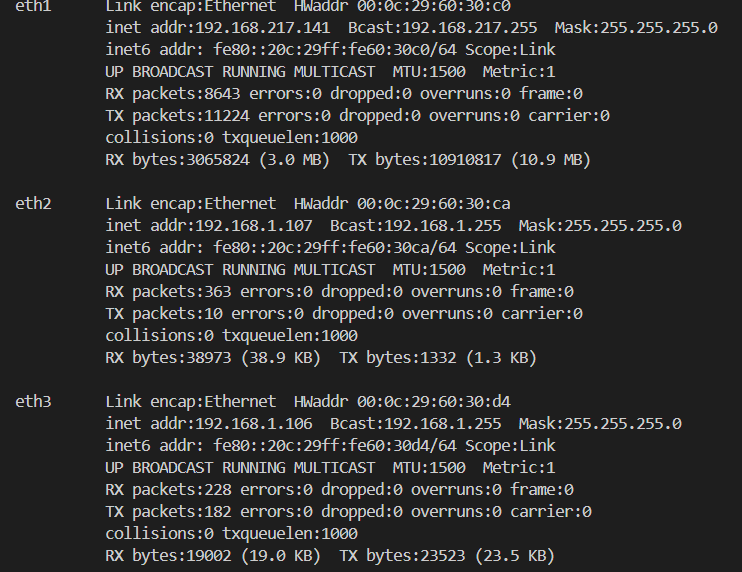

ifconfig // 查看网卡
②
ifconfig eth0 down //关闭etho号网卡
若想查看eth0网卡要输入ifconfig -a
2.dpdk的打开操作
①

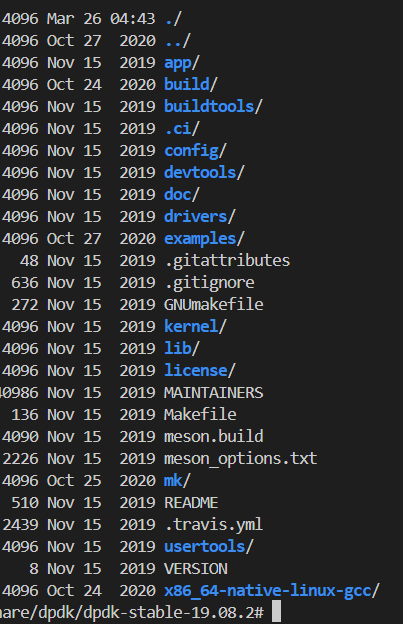

cd 到dpdk库里面 输入
export RTE_SDK=/home/king/share/dpdk/dpdk-stable-19.08.2/ 编译或运行 DPDK 相关程序、脚本时，工具需通过 RTE_SDK 环境变量定位 DPDK 库文件，确保编译环境、依赖路径正确
然后再输入
export RTE_TARGET=x86_64-native-linux-gcc/编译 DPDK 库或应用程序时，工具链通过 RTE_TARGET 确定编译规则、依赖路径，生成适配目标环境的二进制文件，确保 DPDK 功能在指定平台上正常运行。
②
cd 到usertools目录下
启动dpdk-setup.sh执行
输入43
操作：脚本先卸载系统中已存在的 DPDK UIO 相关内核模块，随后加载基础的uio内核模块，再加载 DPDK 专用的 UIO 模块（如uio_pci_generic）。
目的：确保 DPDK 能通过 UIO 机制访问 PCI 设备，为后续网卡驱动绑定到 DPDK 驱动做准备，使 DPDK 程序可在用户空间直接操作硬件。

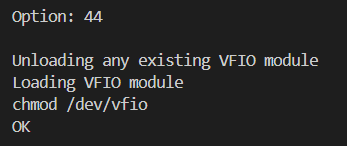

输入44
Unloading any existing VFIO module：卸载系统中已加载的旧 VFIO 模块，避免冲突。
Loading VFIO module：重新加载 VFIO 内核模块，为 DPDK 提供设备虚拟化支持，使 DPDK 能通过 VFIO 驱动管理 PCI 设备（如网卡）。
chmod /dev/vfio：修改 /dev/vfio 设备文件权限，确保用户或程序有访问权限，让 DPDK 后续能正常使用 VFIO 机制操作硬件，实现高性能数据包处理。

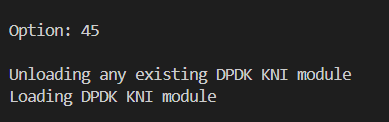

输入 45
Unloading any existing DPDK KNI module：卸载系统中已加载的旧版 DPDK KNI 模块，避免新旧模块冲突。
Loading DPDK KNI module：重新加载 DPDK KNI 模块。该模块允许 DPDK 应用程序将用户空间处理的网络数据包注入内核网络栈，便于调试、兼容传统内核网络功能（如让 DPDK 处理的流量通过内核防火墙规则），实现用户空间高性能处理与内核网络栈的交互。
输入46
Removing currently reserved hugepages：清除系统当前已预留的大页内存，避免重复配置冲突。
Unmounting /mnt/huge and removing directory：卸载大页内存挂载点并删除目录，重置大页内存环境。

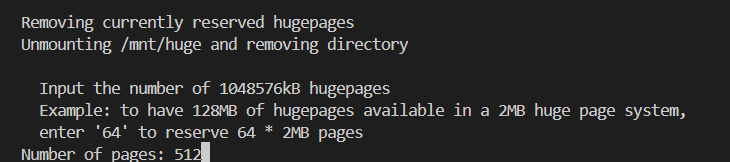

输入大页数量：提示用户输入 1048576kB（即 1GB）大页的页数（如图中 512），脚本会根据输入预留对应大小的大页内存，为 DPDK 提供高效内存支持，优化数据包处理性能。
输入47
Removing currently reserved hugepages：清除系统当前已预留的大页内存，避免配置冲突。
Unmounting /mnt/huge and removing directory：卸载大页内存挂载点并删除目录，重置大页内存环境。

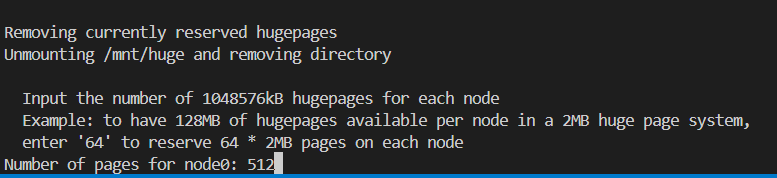

输入节点大页数量：提示用户输入每个内存节点（如 node0）的大页数量（图中输入 512），脚本会按输入为指定节点预留大页内存，为 DPDK 提供高效内存支持，优化数据包处理性能，适用于多节点 NUMA 架构的服务器环境。

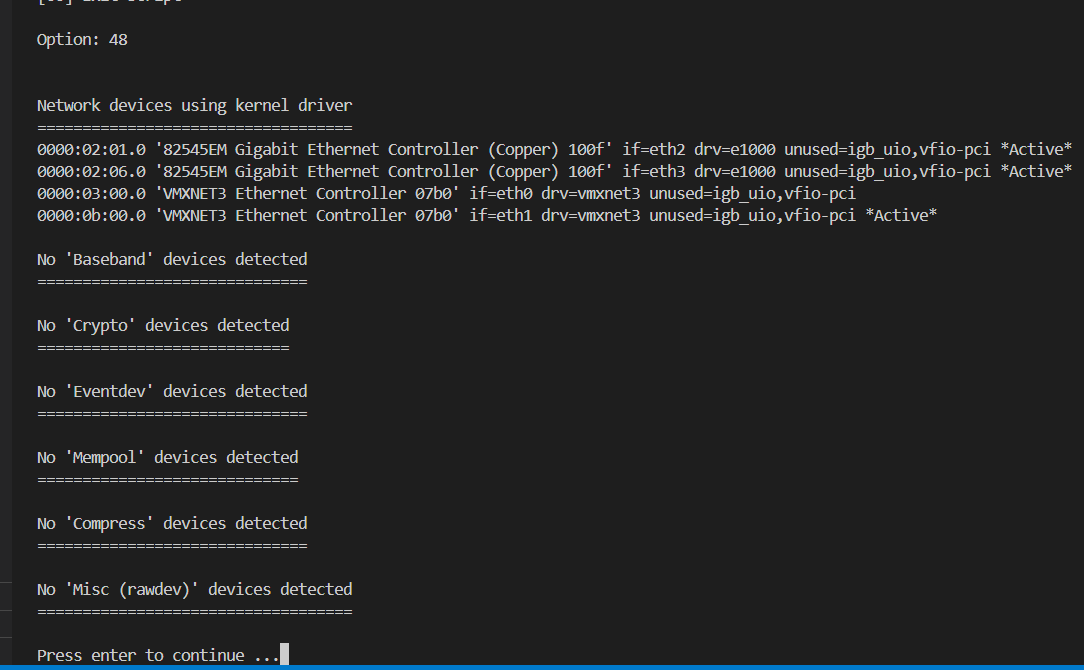

输入48
列出系统中使用内核驱动的网络设备，标注可被 DPDK 驱动（如 igb_uio、vfio-pci）接管的设备，帮助用户确认哪些设备可用于 DPDK 高性能数据包处理，为后续设备驱动绑定（如输入 49 绑定设备）提供参考。
同时显示其他类型设备（基带、加密等）的检测结果（图中均未检测到），全面展示系统硬件与 DPDK 的适配情况。

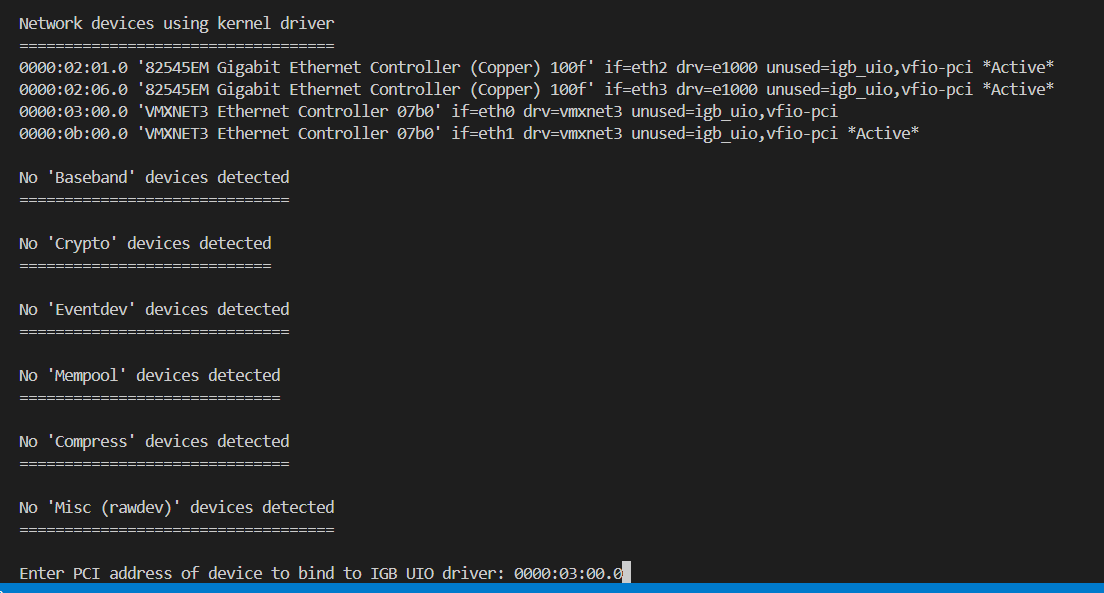

输入49
dpdk接管eth0号网卡
最后输入60 退出
3.dpdk启动完成
基于DPDK简单实现一个UDP协议栈
#include <stdio.h>
#include <unistd.h>
#include <rte_eal.h>
#include <rte_ethdev.h>
#include <rte_mbuf.h>
#include <arpa/inet.h>
#define NUM_MBUFS 2048 //指定数据包缓冲区池的缓冲区的数量
#define BURST_SIZE 128
#define ENABLE_SEND 1
int gDpdkPortId=0; //指定要使用的以太网端口ID
//src_mac dst_mac 8
//src_ip dst_ip 32
//src_port dst_port 16
#if ENABLE_SEND
uint8_t gSrcMac[RTE_ETHER_ADDR_LEN];
uint8_t gDstMac[RTE_ETHER_ADDR_LEN];
uint32_t gSrcIp;
uint32_t gDstIp;
uint16_t gSrcPort;
uint16_t gDstPort;
#endif
static int ustack_encode_udp_pkt(uint8_t*msg,char*data,uint16_t total_length){
//ether
struct rte_ether_hdr*eth=(struct rte_ether_hdr*)msg;
rte_memcpy(eth->s_addr.addr_bytes,gSrcMac,RTE_ETHER_ADDR_LEN);
rte_memcpy(eth->d_addr.addr_bytes,gDstMac,RTE_ETHER_ADDR_LEN);
eth->ether_type=htons(RTE_ETHER_TYPE_IPV4);
//iphdr
struct rte_ipv4_hdr*iphdr=(struct rte_ipv4_hdr*)(eth+1);
iphdr->version_ihl=0x45;
iphdr->type_of_service=0x0;
iphdr->total_length=htons(total_length-sizeof(struct rte_ether_hdr));
iphdr->time_to_live=0;
iphdr->packet_id=0;
iphdr->fragment_offset=0;
iphdr->next_proto_id = IPPROTO_UDP;
iphdr->src_addr=gSrcIp;
iphdr->dst_addr=gDstIp;
iphdr->hdr_checksum=0;
iphdr->hdr_checksum = rte_ipv4_cksum(iphdr);
//udphdr
struct rte_udp_hdr*udphdr=(struct rte_udp_hdr*)(iphdr+1);
udphdr->src_port=gSrcPort;
udphdr->dst_port=gDstPort;
uint16_t udplen = total_length - sizeof(struct rte_ether_hdr) - sizeof(struct rte_ipv4_hdr);
udphdr->dgram_len=htons(udplen);
rte_memcpy((uint8_t*)(udphdr+1), data, udplen-sizeof(struct rte_udp_hdr));
udphdr->dgram_cksum=0;
udphdr->dgram_cksum=rte_ipv4_udptcp_cksum(iphdr,udphdr);
return total_length;
}
static struct rte_mbuf *ustack_send(struct rte_mempool *mbuf_pool, char *data, uint16_t length) {
//计算长度
const unsigned total_length = length+sizeof(struct rte_ether_hdr)+sizeof(struct rte_ipv4_hdr)+sizeof(struct rte_udp_hdr);
//开辟内存池缓冲区
struct rte_mbuf*mbuf = rte_pktmbuf_alloc(mbuf_pool);
if(!mbuf){
rte_exit(EXIT_FAILURE,"Error with EAL init\n");
}
mbuf->pkt_len=total_length;//设置数据包的长度
mbuf->data_len=total_length;//设置数据的长度
uint8_t*pktdata = rte_pktmbuf_mtod(mbuf,uint8_t*);
ustack_encode_udp_pkt(pktdata, data, total_length);
return mbuf;
}
static const struct rte_eth_conf port_conf_default={
.rxmode={.max_rx_pkt_len=RTE_ETHER_MAX_LEN}
};//定义了一个默认的以太网端口的配置，设置接收模式下最大接收数据包3为以太网帧的最大长度
int main(int argc,char*argv[]){
if (rte_eal_init(argc,argv)<0)
{
rte_exit(EXIT_FAILURE,"Error with EAL init\n");
/* code */
}//初始化
uint16_t nb_sys_ports = rte_eth_dev_count_avail();
if (nb_sys_ports == 0)
{
rte_exit(EXIT_FAILURE,"No Support eth found\n");
/* code */
}//检查可用的以太网端口
printf("nb_sys_ports:%d\n",nb_sys_ports);
struct rte_mempool *mbuf_pool = rte_pktmbuf_pool_create("mbufpool", NUM_MBUFS, 0, 0,
RTE_MBUF_DEFAULT_BUF_SIZE, rte_socket_id());//创建一个数据包缓冲区池,用于存储数据包
if (!mbuf_pool)
{
rte_exit(EXIT_FAILURE, "Could not create mbuf pool\n");
}
struct rte_eth_dev_info dev_info;
rte_eth_dev_info_get(gDpdkPortId,&dev_info);//使gDpdkPortID获取指定以太网端口的设备信息,存储在dev_info结构体中
const int num_rx_queues =1;//指定接收队列的数量为1
const int num_tx_queues =1;//指定发送队列的数量为1
struct rte_eth_conf port_conf = port_conf_default;//使用默认的以太网配置
if(rte_eth_dev_configure(gDpdkPortId,num_rx_queues,num_tx_queues,&port_conf)<0)
{
rte_exit(EXIT_FAILURE, "Could not configure\n");
};
if(rte_eth_rx_queue_setup(gDpdkPortId,0,512,rte_eth_dev_socket_id(gDpdkPortId),NULL,mbuf_pool)<0)
{
rte_exit(EXIT_FAILURE, "Could not setup RX pool\n");
}//设置接收队列参数
#if ENABLE_SEND
struct rte_eth_txconf txq_conf = dev_info.default_txconf;
txq_conf.offloads = port_conf.rxmode.offloads;
if (rte_eth_tx_queue_setup(gDpdkPortId, 0, 512, rte_eth_dev_socket_id(gDpdkPortId), &txq_conf) < 0) {
rte_exit(EXIT_FAILURE, "Could not setup TX queue\n");
}
#endif
if (rte_eth_dev_start(gDpdkPortId)<0)
{
rte_exit(EXIT_FAILURE,"Could not start\n");
}//启动指定的以太网端口
printf("dev start success\n");
//数据包接收循环
while (1) {
struct rte_mbuf *mbufs[BURST_SIZE];
unsigned nb_recvd = rte_eth_rx_burst(gDpdkPortId, 0, mbufs, BURST_SIZE);
if (nb_recvd > BURST_SIZE) {
rte_exit(EXIT_FAILURE, "Error with rte_eth_rx_burst\n");
}
/*
+------------+---------------+-------------------+--------------+

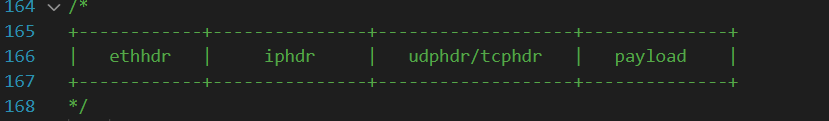

| ethhdr | iphdr | udphdr/tcphdr | payload |
+------------+---------------+-------------------+--------------+
*/
unsigned i = 0;
for (i = 0;i < nb_recvd;i ++) {

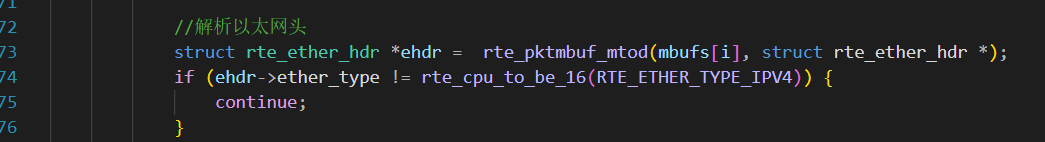

//解析以太网头
struct rte_ether_hdr *ehdr = rte_pktmbuf_mtod(mbufs[i], struct rte_ether_hdr *);
if (ehdr->ether_type != rte_cpu_to_be_16(RTE_ETHER_TYPE_IPV4)) {
continue;
}
//解析ip头
struct rte_ipv4_hdr *iphdr = rte_pktmbuf_mtod_offset(mbufs[i], struct rte_ipv4_hdr *, sizeof(struct rte_ether_hdr));
if(iphdr->next_proto_id == IPPROTO_UDP)//检查ip头部中的下一个协议是否为UDP
{
struct rte_udp_hdr *udphdr =(struct rte_udp_hdr*)(iphdr+1);
#if ENABLE_SEND //交换mac地址 ip地址 和端口
//源ip是用来接收数据的 目的ip是用来发送数据的(个人理解)
rte_memcpy(gSrcMac,ehdr->d_addr.addr_bytes,RTE_ETHER_ADDR_LEN);
rte_memcpy(gDstMac,ehdr->s_addr.addr_bytes,RTE_ETHER_ADDR_LEN);
rte_memcpy(&gSrcIp,&iphdr->dst_addr,sizeof(uint32_t));
rte_memcpy(&gDstIp,&iphdr->src_addr,sizeof(uint32_t));
rte_memcpy(&gSrcPort,&udphdr->dst_port,sizeof(uint16_t));
rte_memcpy(&gDstPort,&udphdr->src_port,sizeof(uint16_t));
#endif
uint16_t length = ntohs(udphdr->dgram_len) - sizeof(struct rte_udp_hdr);
printf("length:%d,content:%s\n",length,(char*)(udphdr+1));
#if ENABLE_SEND
struct rte_mbuf *txbuf = ustack_send(mbuf_pool, (char *)(udphdr+1), length);
rte_eth_tx_burst(gDpdkPortId, 0, &txbuf, 1);
//printf("ustack_send\n");
rte_pktmbuf_free(txbuf);
#endif
}
}
}
return 0;
}接收数据的过程(拆包解析)
①
综上，rte_eth_conf 是 DPDK 框架中用于定义 以太网端口配置 的结构体，包含以太网端口的接收模式、队列参数、硬件特性配置等信息，是 DPDK 处理以太网端口时的核心配置载体。
②
rte_eal_init 作用是初始化 DPDK 运行环境

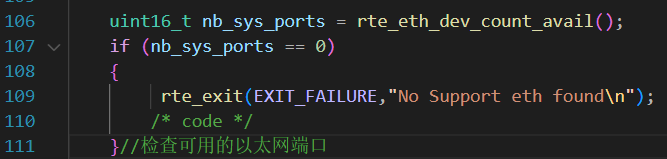

③
rte_eth_dev_count_avail 是 DPDK 中的函数，用于获取系统当前可用的以太网设备数量。

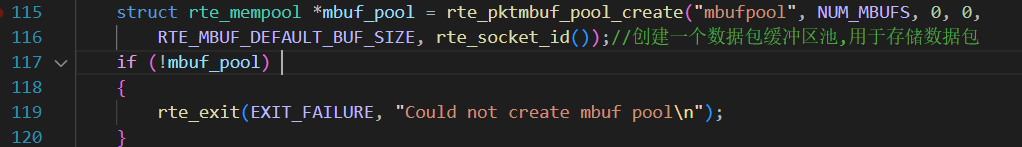

④
通过 rte_pktmbuf_pool_create 函数创建一个用于存储网络数据包的内存池，为后续数据包收发提供缓存空间
⑤
通过调用 rte_eth_dev_info_get，获取目标端口的硬件特性、驱动状态等信息，为后续配置端口（如设置接收队列、启用硬件加速功能等）提供依据，确保 DPDK 应用适配设备能力。

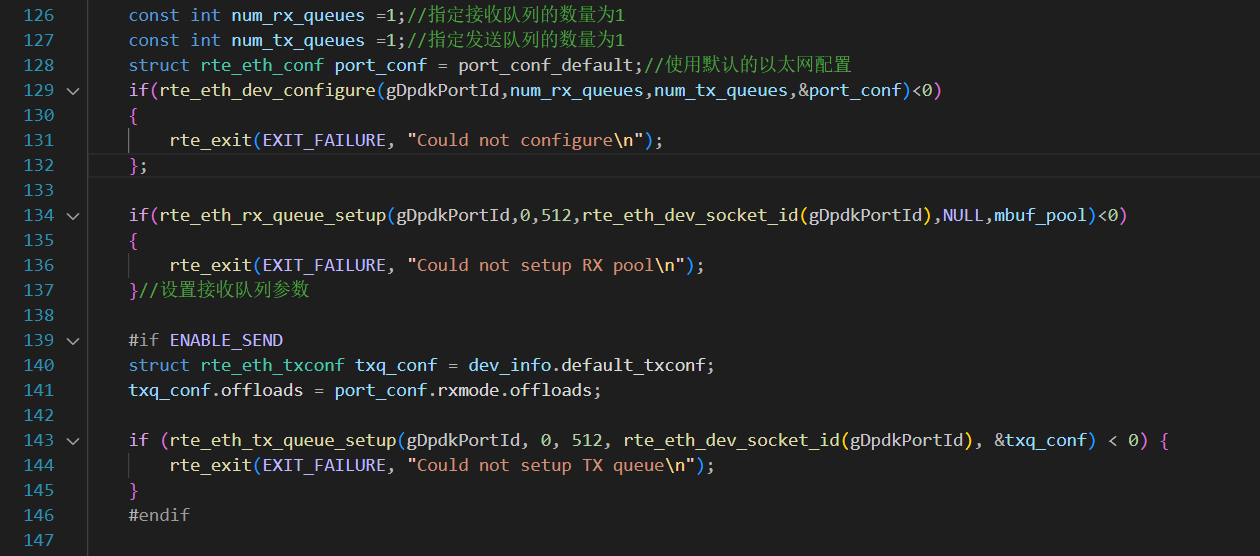

⑥
rte_eth_dev_configure：配置以太网端口，参数包括端口 ID、接收队列数、发送队列数、配置结构体。若返回 < 0，说明配置失败，通过rte_exit终止程序
rte_eth_rx_queue_setup：设置接收队列参数，参数有端口 ID、队列索引、队列大小、所在 NUMA 节点、队列回调函数、关联的内存池。失败时同样终止程序，确保接收队列正确初始化，为后续数据包接收提供基础。
rte_eth_tx_queue_setup 函数：
功能：初始化发送队列，参数包括端口 ID、队列索引、队列大小、所在 NUMA 节点、发送队列配置结构体。
错误处理：若配置失败，通过 rte_exit 终止程序，确保发送队列正常工作，保障数据包发送功能
⑦

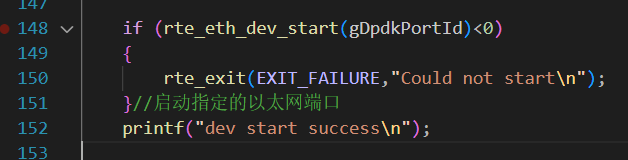

rte_eth_dev_start 是 DPDK 中用于启动以太网端口的核心函数，作用是使配置好的端口进入工作状态，开始处理数据包收发。
⑧

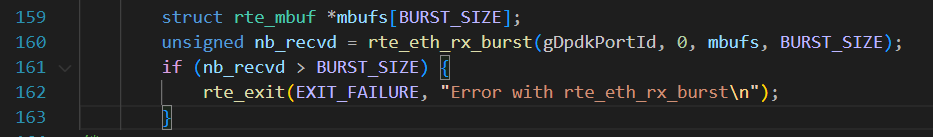

调用 rte_eth_rx_burst 函数从指定以太网端口接收数据包
⑨
以上都是接收数据的过程
发送数据的过程(组包发送)
①

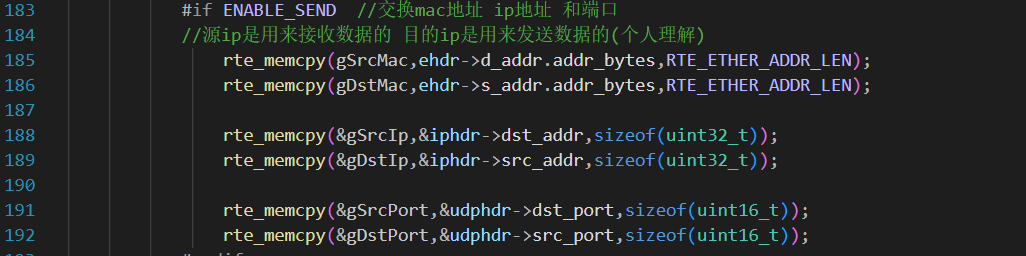

交换mac地址 ip地址 和 端口

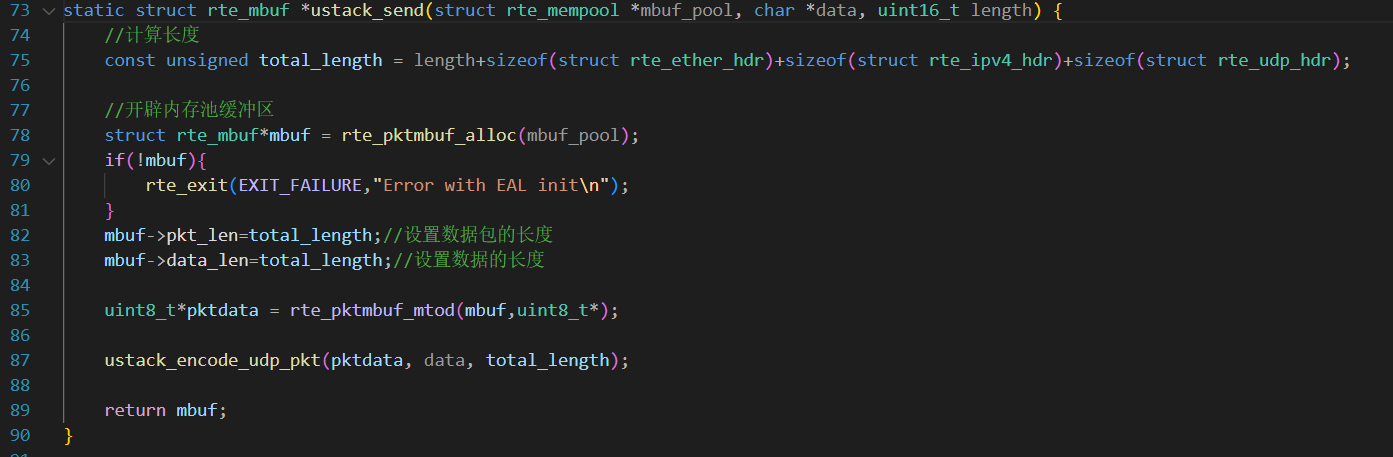

②
计算包的长度
在内存池中开辟一片缓冲区
设置包的长度
设置数据的长度
rte_pktmbuf_mtod：DPDK 提供的宏，用于从 rte_mbuf（数据包缓冲区结构体）中获取实际数据包数据的指针。
③

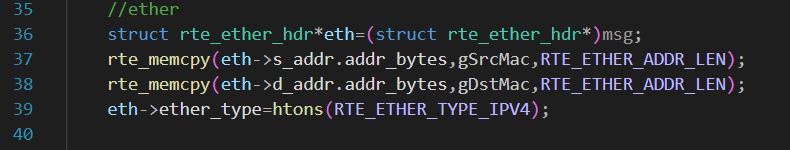

设置以太网头的源ip地址和目的ip地址和类型

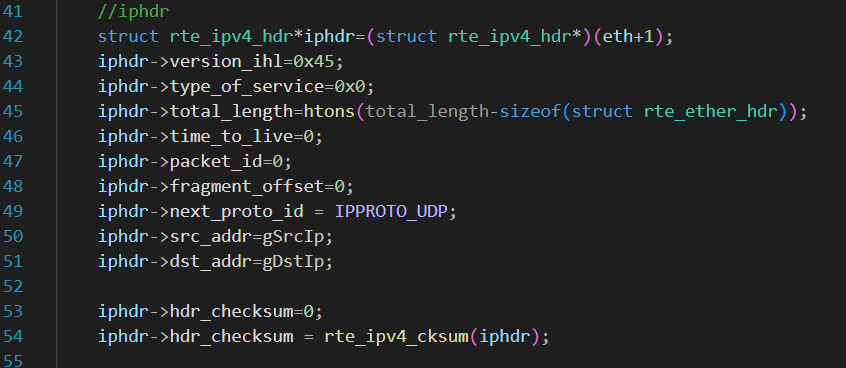

④
version_ihl=0x45：设置 IPv4 版本（4）和首部长度（5×4 字节 = 20 字节）。
type_of_service=0x0：服务类型设为默认值。
total_length=htons(total_length-sizeof(struct rte_ether_hdr))：计算 IPv4 包总长度（扣除以太网头部），并转换为网络字节序。
time_to_live=0：生存时间设为 0（实际场景需合理赋值）。
packet_id=0、fragment_offset=0：禁用分片，包 ID 和分片偏移设为 0。
next_proto_id = IPPROTO_UDP：指定上层协议为 UDP。
src_addr=gSrcIp、dst_addr=gDstIp：设置源 / 目的 IP 地址。
hdr_checksum = rte_ipv4_cksum(iphdr);
先清零 hdr_checksum，再通过 rte_ipv4_cksum 函数计算 IPv4 头部校验和，确保头部数据完整性。
⑤

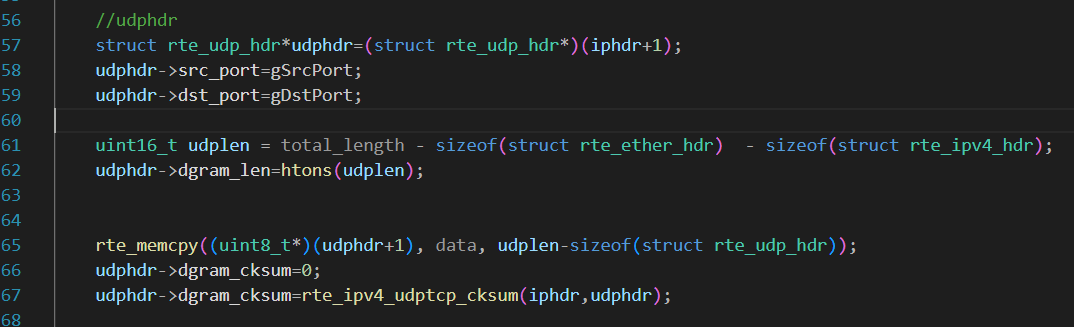

udphdr->src_port=gSrcPort;：设置 UDP 源端口。
udphdr->dst_port=gDstPort;：设置 UDP 目的端口。
uint16_t udplen = total_length - sizeof(struct rte_ether_hdr) - sizeof(struct rte_ipv4_hdr);：计算 UDP 数据总长度，扣除以太网头部、IPv4 头部长度。
udphdr->dgram_len=htons(udplen);：将长度值转换为网络字节序，存入 UDP 头部长度字段
rte_memcpy((uint8_t*)(udphdr+1), data, udplen-sizeof(struct rte_udp_hdr));
将负载数据（data）复制到 UDP 头部之后的内存空间，完成 UDP 数据部分填充。
udphdr->dgram_cksum=0;：先清零校验和字段。
udphdr->dgram_cksum=rte_ipv4_udptcp_cksum(iphdr,udphdr);：调用 DPDK 函数，基于 IPv4 头部（iphdr）和 UDP 头部（udphdr）计算校验和，确保 UDP 数据完整性。

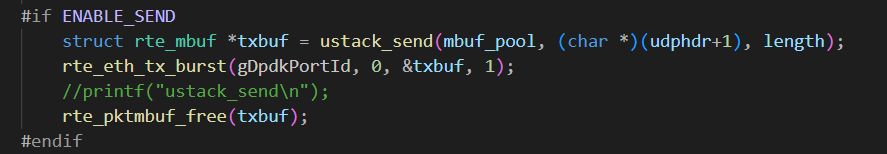

最后实现发送
rte_eth_tx_burst 是 DPDK 中用于实现以太网端口 批量发送数据包 的核心函数，设计目的是通过一次调用发送多个数据包，减少函数调用开销，提升数据发送效率

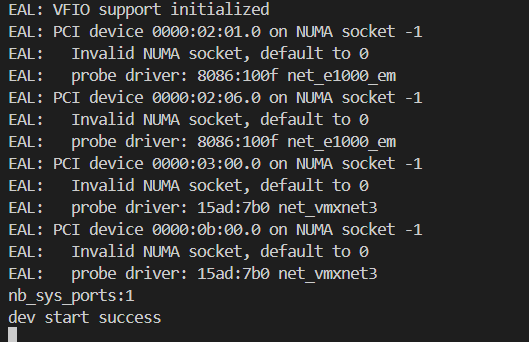

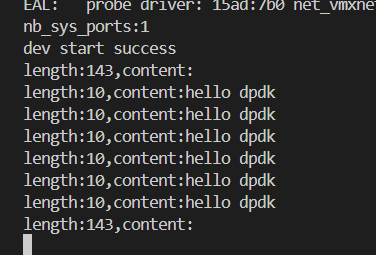

结果展示
DPDK总结
DPDK（数据平面开发套件）是一套通过用户空间驱动、大页内存、多核优化等技术，提升网络数据包收发与处理性能的开源库，主要用于高性能网络应用（如路由器、防火墙）开发。
