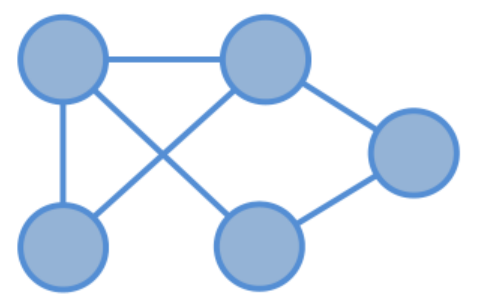

初识图：

图G(graph)是一些点和线的集合。

图中的这些点叫作顶点（ vertices）
两个顶点的连线叫作边（ edges）

定义：
图：Graph = ( V , E )
V：顶点（数据元素）的有穷非空集合
E：边的有穷集合

有向图和无向图：

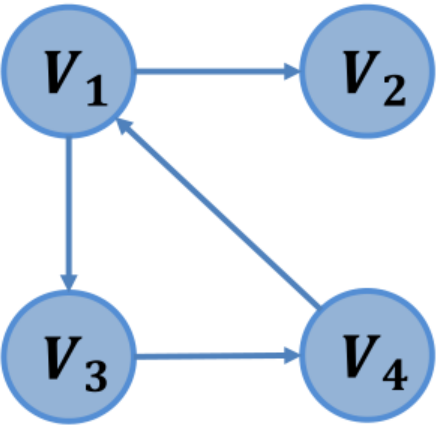

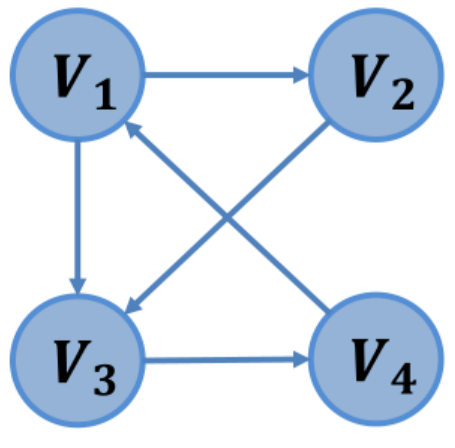

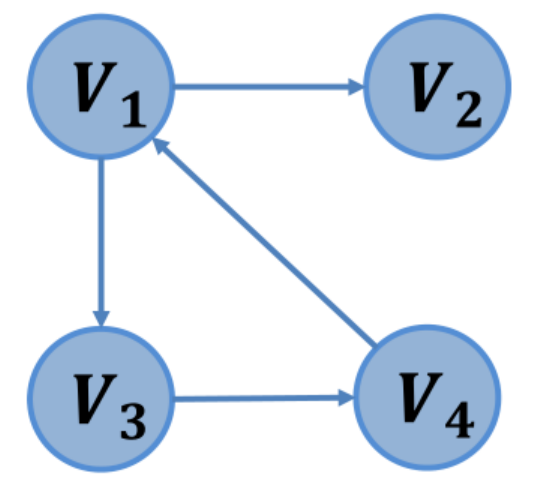

 有向图：



                                                 每一条边都是有方向的<V1,V3>,<V3,V4>....

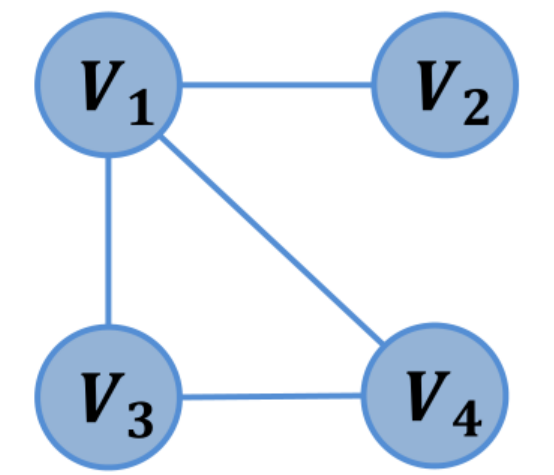

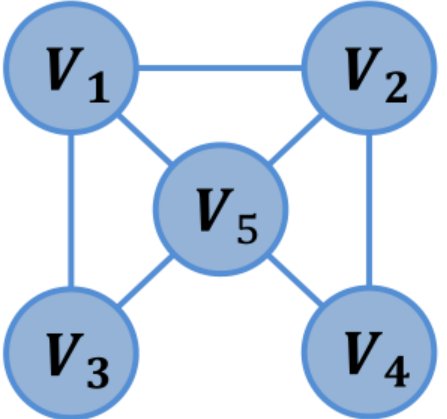

 无向图：

                                                每一条边都是无方向的(V1,V3),(V3,V1)......

完全图：

任意两个顶点都有一条边相连的图叫做完全图

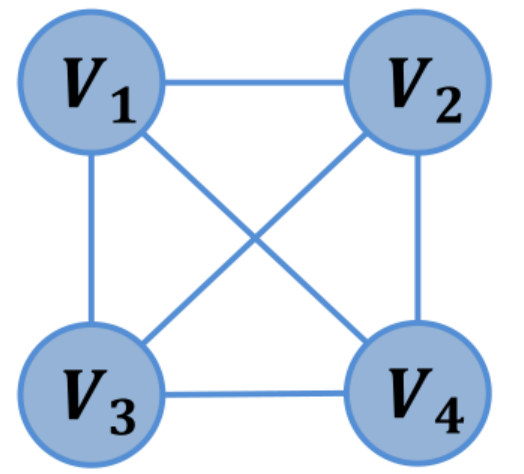

                                                       无向完全图

                                                       n(n-1)/2条边

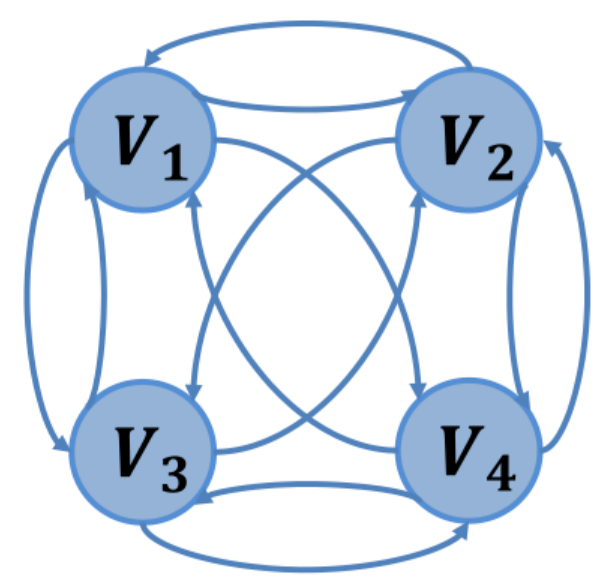

                                                       有向完全图

                                                        n(n-1)条边

网：

 定义：网是边或弧带权的图。

图的边或弧所具有的相关数称为权

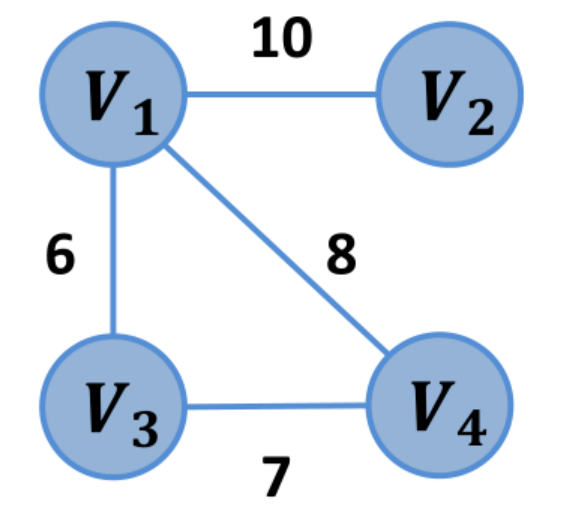

                                                        无向网

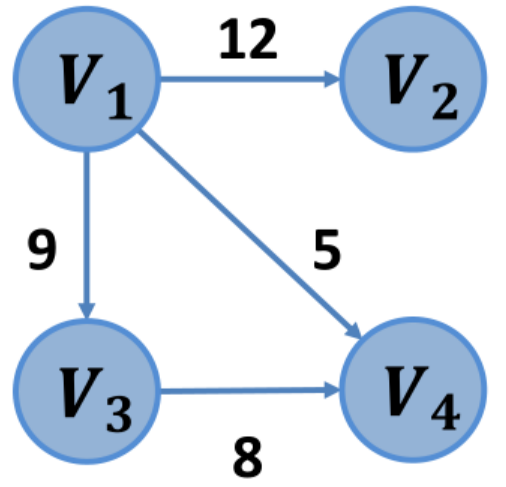

                                                         有向网

图的常用术语：

邻接：有边/弧相连的两个顶点之间的关系。
           存在(𝑉 𝑗 ，𝑉𝑘 )，则称𝑉 𝑗 和𝑉 𝑘 互为邻接点；
           存在<𝑉 𝑗 ，𝑉𝑘 >，则称𝑉 𝑗 邻接到𝑉 𝑘 ，𝑉 𝑘 邻接于𝑉 𝑗

顶点的度：与该顶点相关联的边的数目，记为TD(v)

                  （无向图的边数为各顶点度数和的一半）

                  （有向图顶点的度为出度+入度）

路径：连续的边构成的顶点序列

路径长度：路径上边或弧的数目/权值之和

回路（环）：第一个顶点和最后一个顶点相同的路径。

简单路径：除路径起点和重点可以相同外，其余顶点均不相同的路径。

简单回路：除路径起点和终点相同外，其余顶点均不相同的路径。

连通图：

在图G=(V,E)中，若对任何两个顶点v、u都存在从v到u的路径，则称G是连通图（强连通图）

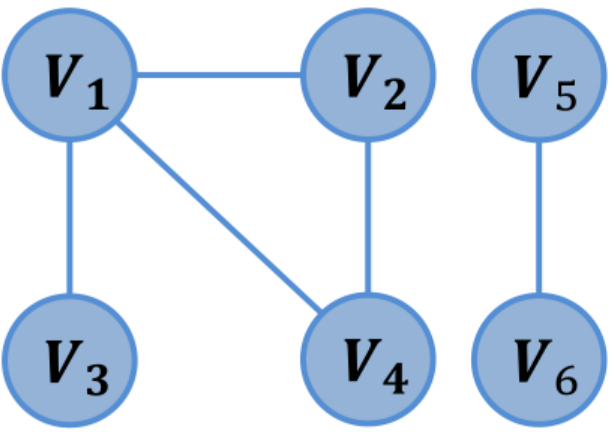

                                                                连通图

                                                                非连通图

                                                                 强连通图



                                                              非强连通图
