从零开始玩转C51之01.LED专栏

C51单片机嵌入式开发课程学习自用，总结网上大佬们的教程编写自己的代码库
本文章总结了循环往复的流水灯的三种方法——采用按字节寻址、逻辑移位运算符、移位函数。并将结合这些方法的特性实现更为复杂有趣的流水灯显示。
利用Proteus进行仿真，并已经在开发板上验证通过。

01.LED专栏

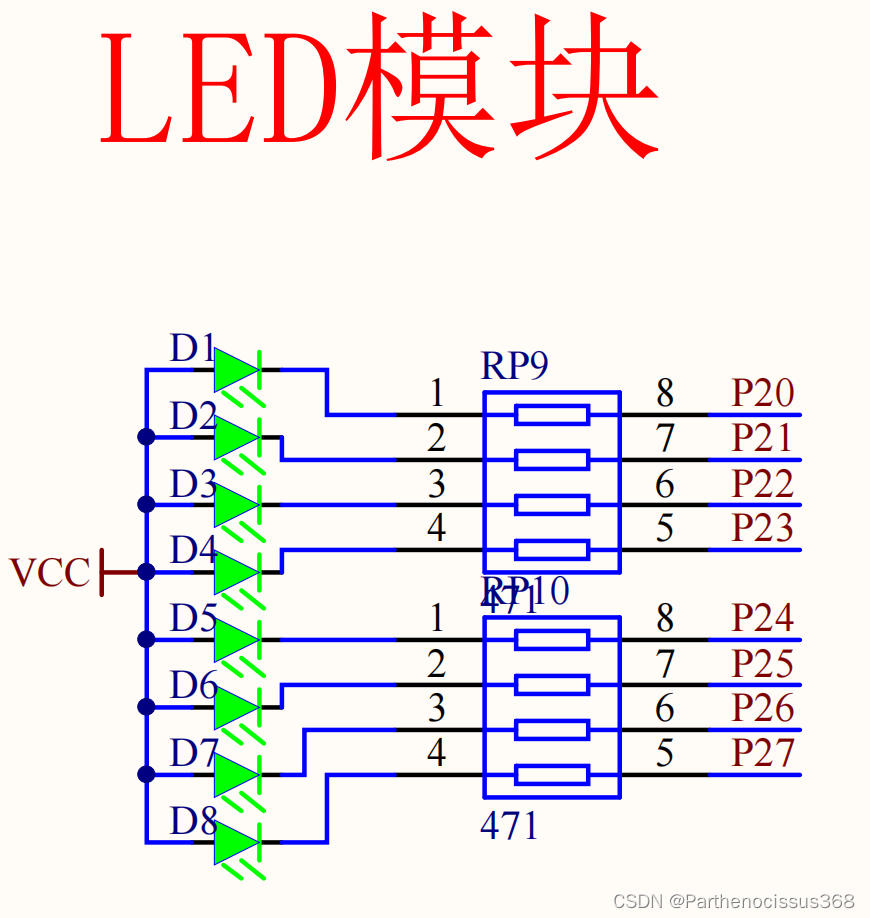

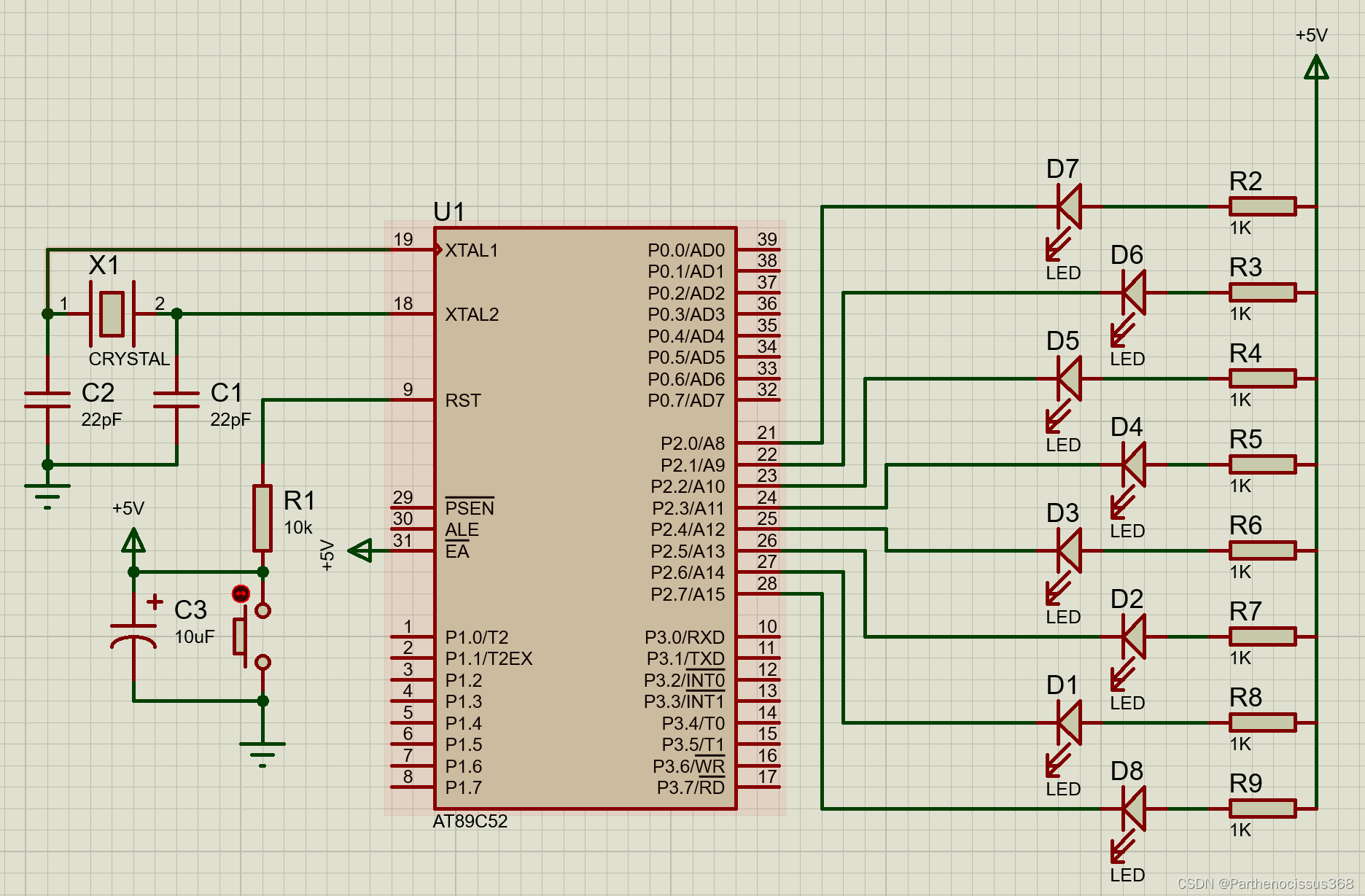

根据普中科技C51小板LED模块（采用共阳极接法）及最小系统原理图可画出Proteus仿真原理图

---

一.函数库的调用和变量的宏定义

#include <stdio.h>
#include <intrins.h>
#include <reg52.h>
#define LED P2

typedef unsigned int u16;
typedef unsigned char u8;

根据开发板的CPU与LED模块的连接方式定义LED P2

将unsigned int和unsigned char类型分别用u16和u8表示，方便后续变量的定义

二.延时函数

延时可通过两种方法实现——循环延时和定时器延时
由于流水灯对时间精度无太高要求故采用较为简易的循环延时

void delay(u16 ms)
{
	unsigned int i,j;
	for(i=0;i<ms;++i)
		for(j=0;j<110;++j);
}

三.实现单个灯流水效果

下面是三种不同的方式实现流水灯的方法

---

1.按字节寻址

法一：该方法简单粗暴，虽可通过CV快速实现，但当处理较为复杂的显示内容时，代码冗长，可读性不佳。

void main()
{
    while (1)
	{
		LED = 0xfe;	//1111 1110
		delay(125);
		LED = 0xfd;	//1111 1101
		delay(125);
		LED = 0xfb;	//1111 1011
		delay(125);
		LED = 0xf7;	//1111 0111
		delay(125);
		LED = 0xef;	//1110 1111
		delay(125);
		LED = 0xdf;	//1101 1111
		delay(125);
		LED = 0xbf;	//1011 1111
		delay(125);
		LED = 0x7f;	//0111 1111
		delay(125);
	}
}


法二：故可将灯显示状态编写成字符型数组（跟OLED屏幕显示一张图片原理相似，通过点亮相应位置的像素点完成显示），再用for()函数依次输出

void main()
{
 	u16 i;
	char led_L[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
	char led_R[] = {0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
	while (1)
	{
		for(i=0;i<7;++i)
		{
			LED = led_L[i];
			delay(125);
		}
		for(i=0;i<7;++i)
		{
			LED = led_R[i];
			delay(125);
		}
	}
}


---

2.逻辑移位运算符

void main()
{
    u16 i;
	while(1)
	{
		for(i=0;i<7;i++)
		{
			delay(125);
			LED = ~(0x01<<i); //左移
		}
		for(i=0;i<7;i++)
		{
			delay(125);
			LED = ~(0x80>>i); //右移
		}
	}
}

---

3.逻辑移位函数

用intrins.h中的 _ crol _() 和 _ cro _()函数可以分别实现左移和右移的功能

void main()
{
    u16 i;
	LED = 0xfe;
	while(1)
	{
		for(i=0;i<7;i++)
		{
			LED = _crol_(LED,1);
			delay(125);
		}
		for(i=0;i<7;i++)
		{
			LED = _cror_(LED,1);
			delay(125);
		}
}

---

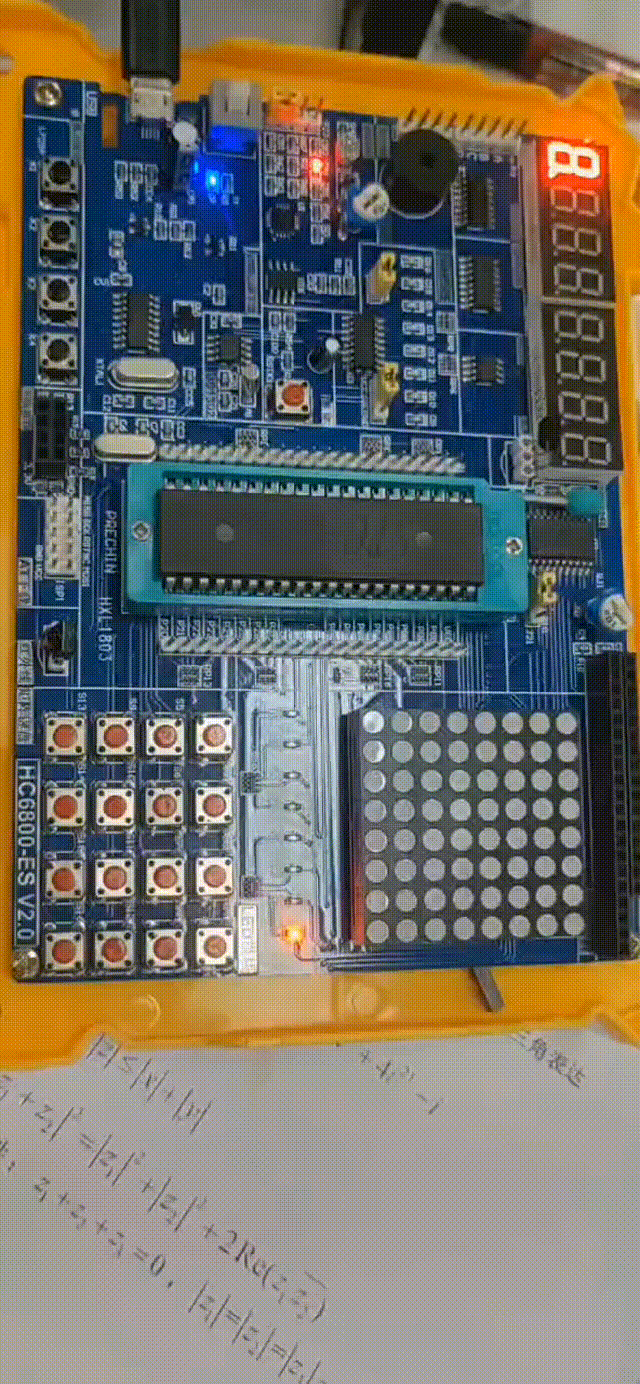

最终实现效果如下图

---

四.花式流水灯

未完待续
