串口发送8bit数据

一、我想做串口发送8bit数据，以start开始、stop结束，中间夹着要传输的8bit数据

1. 串口整个流程的叙述

input sys_clk         ,
input rst_n           ,
input [2:0] time_set  ,
input [7:0] data      ,
input send_en         ,
output reg uart_tx    ,
output reg tx_done

reg [31:0] cnt;//基本计数器
reg [3:0] cnt2;//2级定时器
reg [31:0] time_cnt;

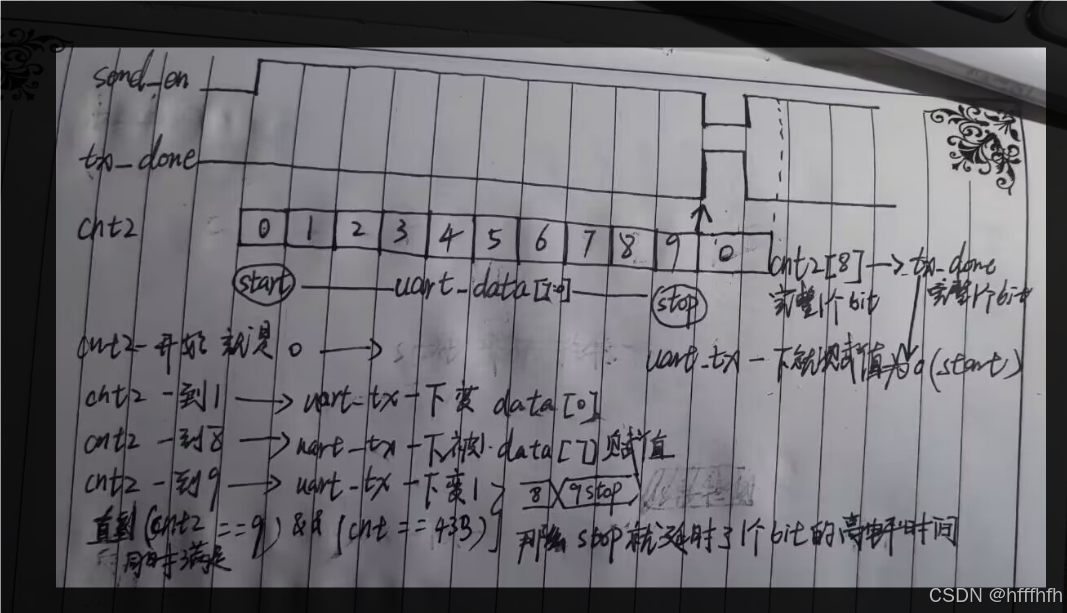

首先，晶振带动时钟，时钟开始以20ns的节奏循环往复地跳动；在时钟的指挥下，rst_n复位信号也开始在一定的时间后拉高。一旦rst_n拉高，cnt、cnt2、send_en、tx_done就要开始分别执行各自的工作了。

cnt初始值为0；cnt2初始值也为0，cnt2为零对应的程序是要发送start信号。同时，cnt从零开始+1，直到加到434，cnt清零并且导致cnt2进位变为1，执行发送data[0]的程序、继续：cnt又从零开始+1，直到加到434，cnt又清零并且导致cnt2进位变为:2，执行发送data[1]的程序…cnt又从零开始+1，直到加到434，cnt又清零并且导致cnt2进位变为8，执行发送data[7]的程序.终于发送完8bit了。

接下来，cnt继续从零开始+1，直到加到434，cnt再次清零并且导致cnt2进位变为:9，执行发送stop的程序，直到cnt从0记到433，这一个拍子的时间，都在发送stop，并且在stop维持的最后一个cnt等于433的时刻，tx_done拉高。tx_done拉高的同时，send_en立马拉低（因为是异步时钟，可以同步实现）。直到下一次send_en拉高的时刻出现，tx_done再次同时拉低。而cnt2在((cnt2==9) && (cnt == time_cnt-1) )同时满足的情况下清零。

`

二、代码

1. 设计代码

module uart_data_tx(
input sys_clk         ,
input rst_n           ,
input [2:0] time_set  ,   //基础计数器的设置
input [7:0] data      ,
input send_en         ,
output reg uart_tx    ,
output reg tx_done
    );
/*-----------------------变量的声明-----------------------------*/
reg [31:0] cnt;//基本计数器
reg [3:0] cnt2;//2级定时器
reg [31:0] time_cnt;

/*-----------------------设置时间间隔-----------------------------*/
always@(*)
if(!rst_n)
    time_cnt<=4800;
else
    case(time_set)
        0:time_cnt<=10416;                 //4800;
        1:time_cnt<=5208;                  //9600;
        2:time_cnt<=434;                   //115200;
        default:time_cnt<=434;             //115200;
    endcase
/*-----------------------基本计数器-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    cnt<=32'd0;
else if(send_en)
    if(cnt==time_cnt-1)
        cnt<=32'd0;
    else
        cnt<=cnt+1;
else//!send_en
    cnt<=32'd0;
/*-----------------------2级计数器-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    cnt2<=4'd0;//默认发start位
else if(send_en)begin
    if((cnt2>=0)&&(cnt2<10))begin
        if(cnt==time_cnt-1)
            cnt2<=cnt2+1;
        else
            cnt2<=cnt2;
     end
     else if(cnt2==10)
        cnt2<=0;//cnt2的清零
     else
            cnt2<=cnt2;
end
else //!send_en
    cnt2<=4'd0;
/*-----------------------uart_tx-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    uart_tx<=0;
else if(send_en)
    case(cnt2)
        0: begin uart_tx<=0;  end
        1:  uart_tx<=data[0] ;
        2:  uart_tx<=data[1] ;
        3:  uart_tx<=data[2] ;
        4:  uart_tx<=data[3] ;
        5:  uart_tx<=data[4] ;
        6:  uart_tx<=data[5] ;
        7:  uart_tx<=data[6] ;
        8:  uart_tx<=data[7] ;
        9:  uart_tx<=1 ;
        default: uart_tx<=1;
      endcase
else//!send_en
    uart_tx<=uart_tx;
/*-----------------------tx_done-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    tx_done<=0;
else if((cnt2==9) && (cnt==time_cnt-1))
        tx_done<=1;
else if(send_en)
        tx_done<=0;
else
        tx_done<=tx_done;
endmodule

2. 仿真代码

`timescale 1ns / 1ps
module tb;
reg sys_clk            ;
reg rst_n              ;
reg [2:0] time_set    ;
reg [7:0]  data        ;
reg send_en            ;
wire uart_tx           ;
wire tx_done           ;
/*---------------------------例化-------------------------*/
uart_data_tx u1(
       .sys_clk    (sys_clk)           ,
       .rst_n      (rst_n  )           ,
       .time_set   (time_set)          ,
       .data       (data   )           ,
       .send_en    (send_en)           ,
       .uart_tx    (uart_tx)           ,
       .tx_done    (tx_done)
    );
/*----------------------------时钟初始化------------------------------------*/
initial
sys_clk=0;
always #10 sys_clk=~sys_clk;
/*----------------------------其余端口初始化-------------------*/
initial begin
rst_n   =0;
time_set=2;
data    =8'd0;
send_en =0;
#201;
rst_n   =1;
#100;
/*------- 1 次 -----*/
data=8'b0101_0101;
send_en=1;
@(posedge tx_done)
send_en=0;
/*------- 2 次 -----*/
#20000;
data=8'b0000_1111;
send_en=1;
@(posedge tx_done)
send_en=0;
/*------- 3 次 -----*/
#20000;
data=8'b1111_1111;
send_en=1;
@(posedge tx_done)
send_en=0;
//结尾
#20000;
send_en=1;
#20000;
$stop;
end
endmodule

3. 设计代码的思路

module uart_data_tx(
input sys_clk         ,
input rst_n           ,
input [2:0] time_set  ,
input [7:0] data      ,
input send_en         ,
output reg uart_tx    ,
output reg tx_done
    );

一些端口：

time_set 是一个可以操控1010_1010每个bit之间时间间隔的端口；它的位宽是3位2进制数，可以表达0~8的10进制数。time_set=0、time_set=1…被赋予不同的值代表的含义：time_set=0代表每个bit的间隔时间是4800，time_set=1代表间隔时间是9600…。

【4800、9600、115200都是波特率，波特率是串口通信中用来描述传输速率的单位。波特率是4800，代表1s传输4800个bit，发送一个bit的时间就是1s/4800=1000_000_000ns/4800=208333ns。晶振的一个周期（一上一下）消耗20ns，那么208333就可以记10416个周期。相应的把9600、115200传一个bit消耗的周期算出来，分别是5208、434。】

因此time_set不同的值，可以操控波特率的变化，继而操控是打434个拍子传1bit，还是打5208个拍子传1bit。

data 是要传输的8bit数据位。在里面写我们想要传的数据。具体要在测试文件里面写入。

send_en 是使能信号。它拉高代表可以传数据；拉低代表停止传数据。

uart_tx：为什么会多出来这个东西是因为：data是8位的并行数据，串口通信的目的就是要把并行数据串行发出去，并行数据有了，要把并行数据的每一位传给uart_tx，让它在不同的时刻发出去，这就是串行发送。当然这个时间差就是波特率，虽说是分时刻传出去，但我们肉眼是无法捕捉到的，它很快。

tx_done 是发送完的标志信号，tx_done在数据发完之后拉高，其余时间拉低。拉高代表传输完成，send_en就要在tx_done拉高的同时拉低，停止传输数据。

/*-----------------------变量的声明-----------------------------*/
reg [31:0] cnt;//基本计数器
reg [3:0] cnt2;//2级定时器
reg [31:0] time_cnt;

cnt 是1010_1010每个bit之间时间间隔的计数器
cnt2 是串口要发送的数据，一共10位：分别是起始位、8bit数据位、stop位。
time_cnt 是1010_1010每个bit之间时间间隔参数，由time_set端口来设置具体是多少。

/*-----------------------设置时间间隔-----------------------------*/
always@(*)
if(!rst_n)
    time_cnt<=4800;
else
    case(time_set)
        0:time_cnt<=10416;                 //4800;
        1:time_cnt<=5208;                  //9600;
        2:time_cnt<=434;                   //115200;
        default:time_cnt<=434;             //115200;
    endcase

默认time_cnt是434个拍子（4800的波特率），time_set在tb文件被赋予不同的值，那么time_cnt就取不同的值。

/*-----------------------基本计数器-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
   cnt<=32'd0;
else if(send_en)
   if(cnt==time_cnt-1)
       cnt<=32'd0;
   else
       cnt<=cnt+1;
else//!send_en
   cnt<=32'd0;

cnt被分为send_en使能和失能两种情况，只有send_en使能（允许数据传输）的情况下cnt才能计数。

/*-----------------------2级计数器-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    cnt2<=4'd0;//默认发start位
else if(send_en)begin
    if((cnt2>=0)&&(cnt2<10))begin
        if(cnt==time_cnt-1)
            cnt2<=cnt2+1;
        else
            cnt2<=cnt2;
     end
     else if(cnt2==10)
        cnt2<=0;//cnt2的清零
     else
            cnt2<=cnt2;
end
else //!send_en
    cnt2<=4'd0;

cnt2也被分为send_en使能和失能两种情况，只有send_en使能的情况下cnt2才能计数，
记芯片传到第几个数据了，第0个、第1个、第2个…直到第9个停止位传完就不会继续传了。

/*-----------------------uart_tx-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
    uart_tx<=1;
else if(send_en)
    case(cnt2)
        0: begin uart_tx<=0;  end
        1:  uart_tx<=data[0] ;
        2:  uart_tx<=data[1] ;
        3:  uart_tx<=data[2] ;
        4:  uart_tx<=data[3] ;
        5:  uart_tx<=data[4] ;
        6:  uart_tx<=data[5] ;
        7:  uart_tx<=data[6] ;
        8:  uart_tx<=data[7] ;
        9:  uart_tx<=1 ;
        default:uart_tx<=1;
      endcase
else//!send_en
    uart_tx<=uart_tx;

cnt2每加到一个数值，就会触发一行程序，这一行程序是uart_tx向芯片外传输的，
默认uart_tx是高电平，只有在send_en拉高（允许发送数据）并且cnt2等于0的时候会触发低电平开始发送。

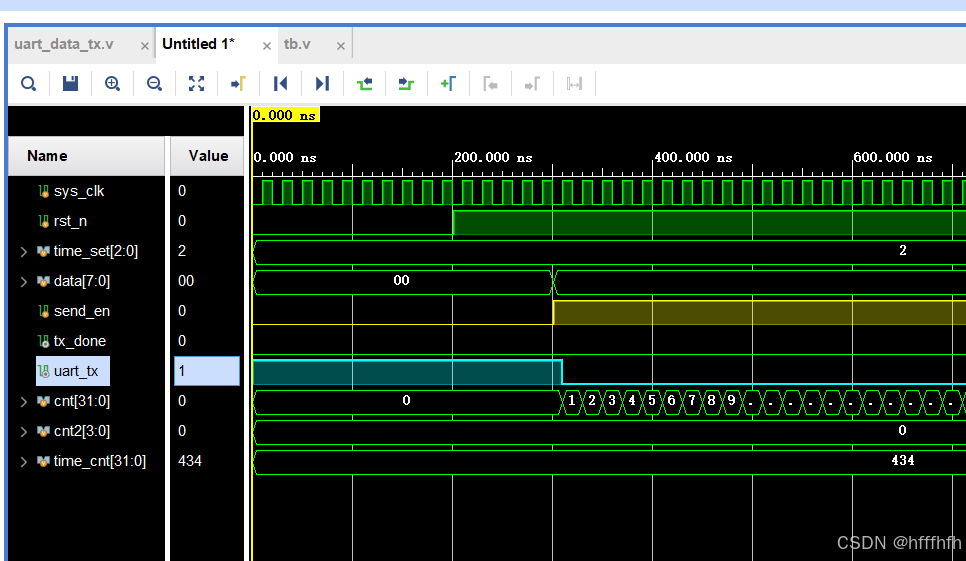

所以send_en和uart_tx的关系如下图所示：
·

·

/*-----------------------tx_done-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
   tx_done<=0;
else if(cnt2==9 && cnt == time_cnt-1)
       tx_done<=1;
else if(send_en)
       tx_done<=0;
else
       tx_done<=tx_done;
endmodule

tx_done是串口发送完数据的一个标志信号，当信号发送完，它会拉高。send_en信号（发送使能）会拉低。
在“cnt2==9 && cnt == time_cnt-1”这个时刻拉高，也就是在stop位完全发送完之后再拉高；接下来的一个else if分支，代表只要send_en信号没来，tx_done就一直是高电平。
·

4. 仿真代码的思路

`timescale 1ns / 1ps
module tb;
reg sys_clk            ;
reg rst_n              ;
reg [2:0] time_set    ;
reg [7:0]  data        ;
reg send_en            ;
wire uart_tx           ;
wire tx_done           ;
/*---------------------------例化-------------------------*/
uart_data_tx u1(
       .sys_clk    (sys_clk)           ,
       .rst_n      (rst_n  )           ,
       .time_set   (time_set)          ,
       .data       (data   )           ,
       .send_en    (send_en)           ,
       .uart_tx    (uart_tx)           ,
       .tx_done    (tx_done)
    );

端口的例化

/*----------------------------时钟初始化------------------------------------*/
initial
sys_clk=0;
always #10 sys_clk=~sys_clk;
/*----------------------------其余端口初始化-------------------*/
initial begin
rst_n   =0;
time_set=2;
data    =8'd0;
send_en =0;
#201;
rst_n   =1;

时钟和其余模块的初始化分开写，如果写到一个initial模块，首先不使用always关键字了，只能使用forever，（“forever”是不可综合语句）。而initial语句快中语句是顺序执行的，在某个时刻会出现，先执行完复位信号的拉高，再继续时钟的翻转；

#100;
/*------- 1 次 -----*/
data=8'b0101_0101;
send_en=1;
@(posedge tx_done)
send_en=0;
/*------- 2 次 -----*/
#20000;
data=8'b0000_1111;
send_en=1;
@(posedge tx_done)
send_en=0;
/*------- 3 次 -----*/
#20000;
data=8'b1111_1111;
send_en=1;
@(posedge tx_done)
send_en=0;

测试文件里主要是进行激励信号的赋值。
data给三个不同的值，然后send_en拉高。一旦检测到tx_done的高电平，立即拉低send_en

//结尾
#20000;
send_en=1;
#20000;

上面这三句是为了可以更好地看到send_en以及tx_done这两个信号在最后发送完之后的变化

$stop;//执行到这里，自动停止运行程序。
end
endmodule

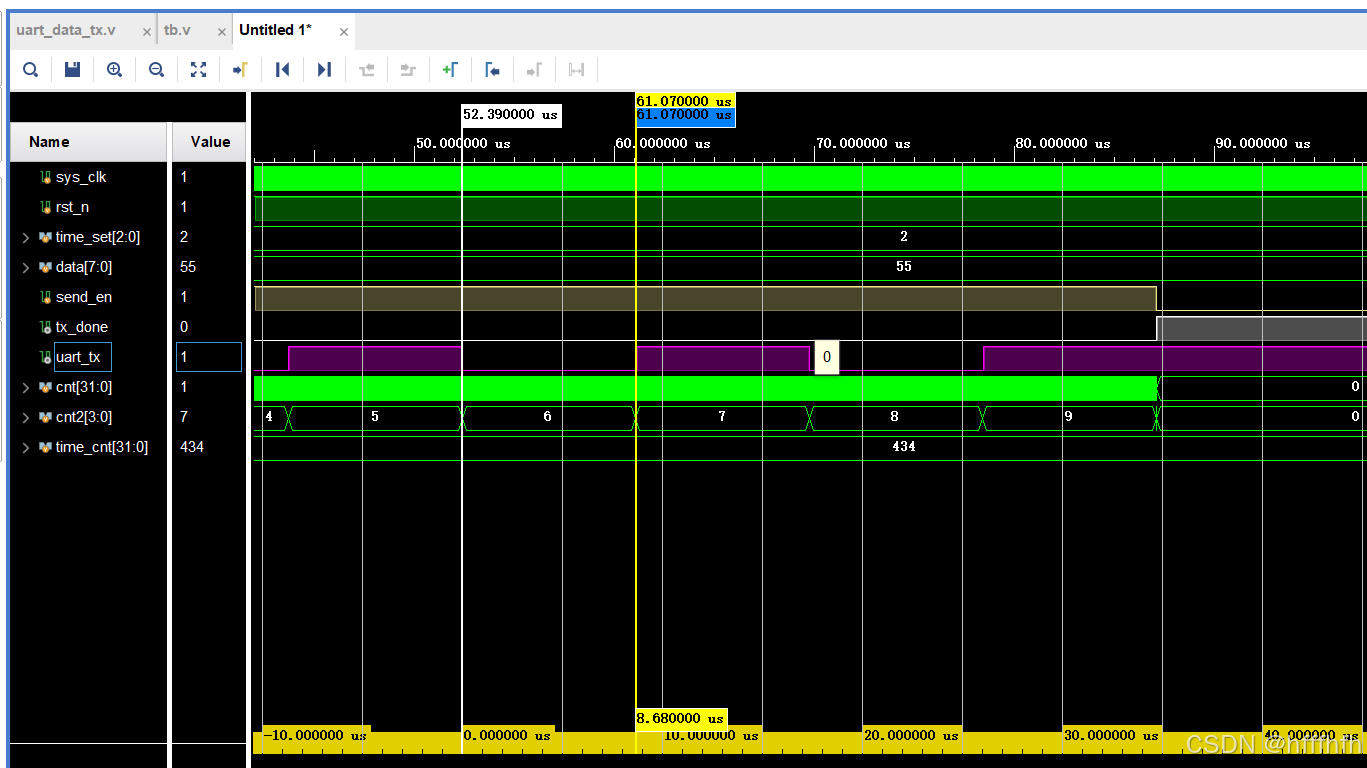

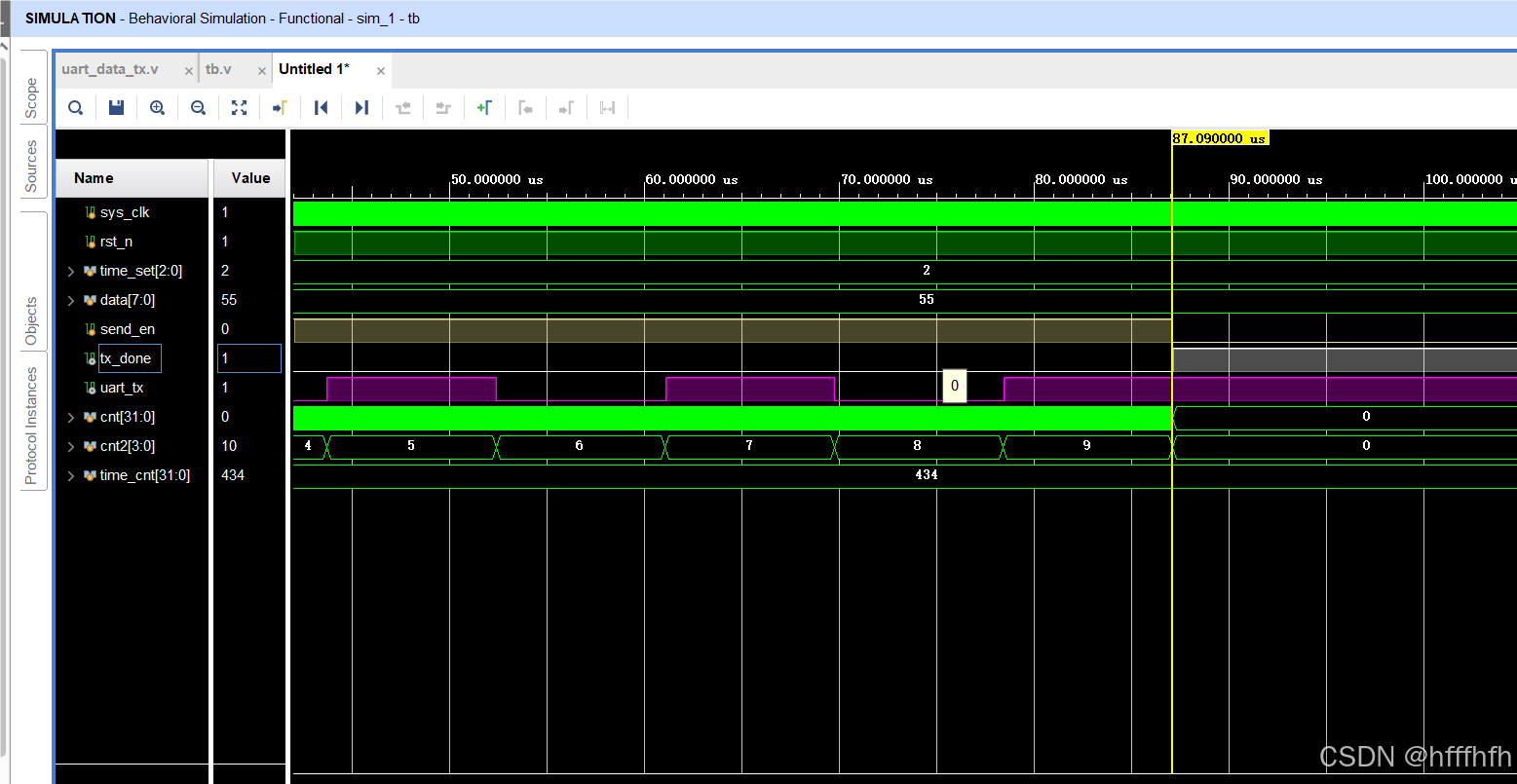

三、验证：

一bit的时间是8.68us，20ns是1个拍子需要的时间，那么8.68us是434个拍子所需的时间。对应115200波特率。

四、我自己在写代码的时候，纠结了很久的问题：

1. 想请问一下大家有没有可以免费画时序图的软件呢，类似visio那样的软件，我自己查了一下，有一款叫wavedrom，它是可以渲染时序的。但是要学习那个语法，我还是更想要一款可以自己手动拖的那种绘制软件。能更方便地左右拖动端口，查看每一个变量在不同时刻的变化，我现在还是在手画很费时间
2. 异步时钟的问题

假如其中一个变量发生变化，那么，受它影响的变量，是在同一个时钟上升沿变化，还是在下一个时钟上升沿变化?或者又是怎么变化的呢？

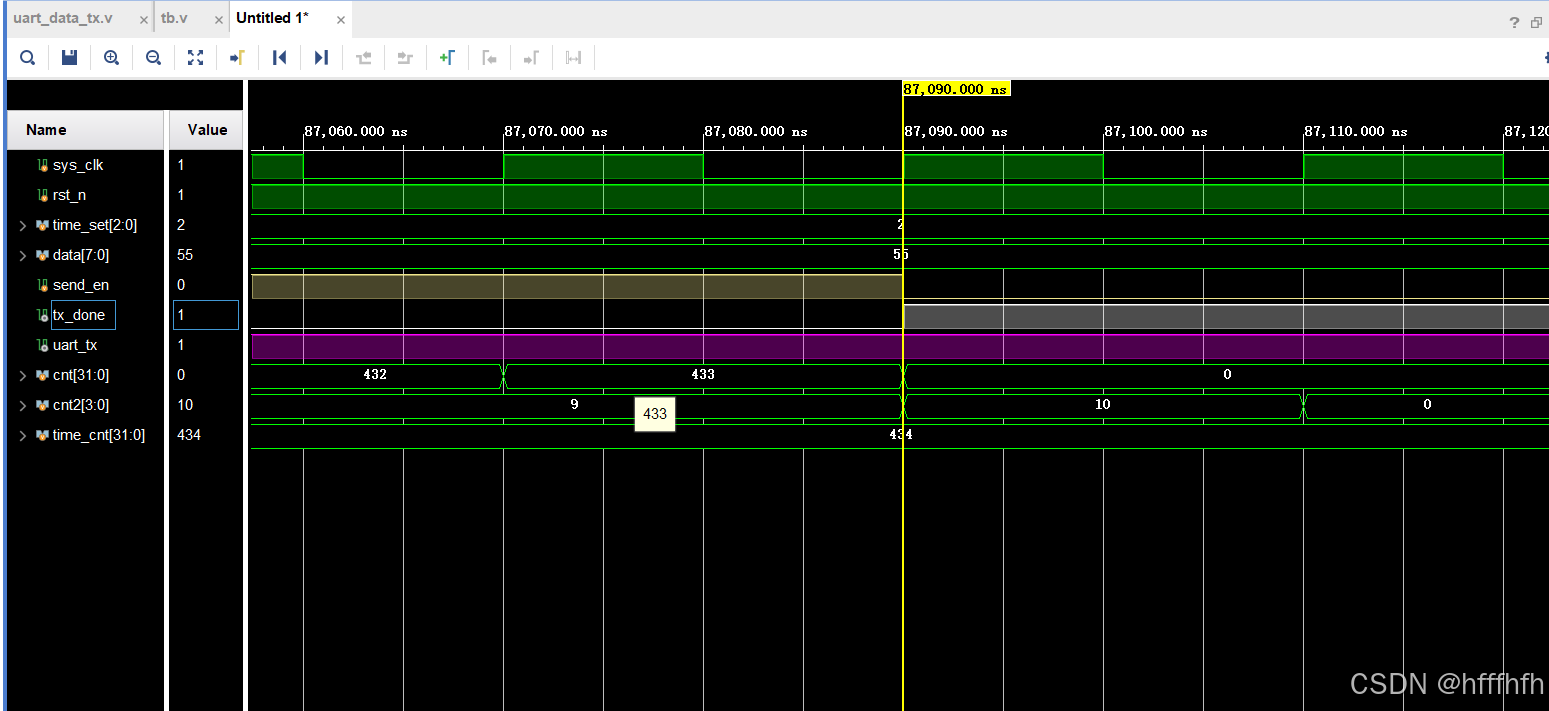

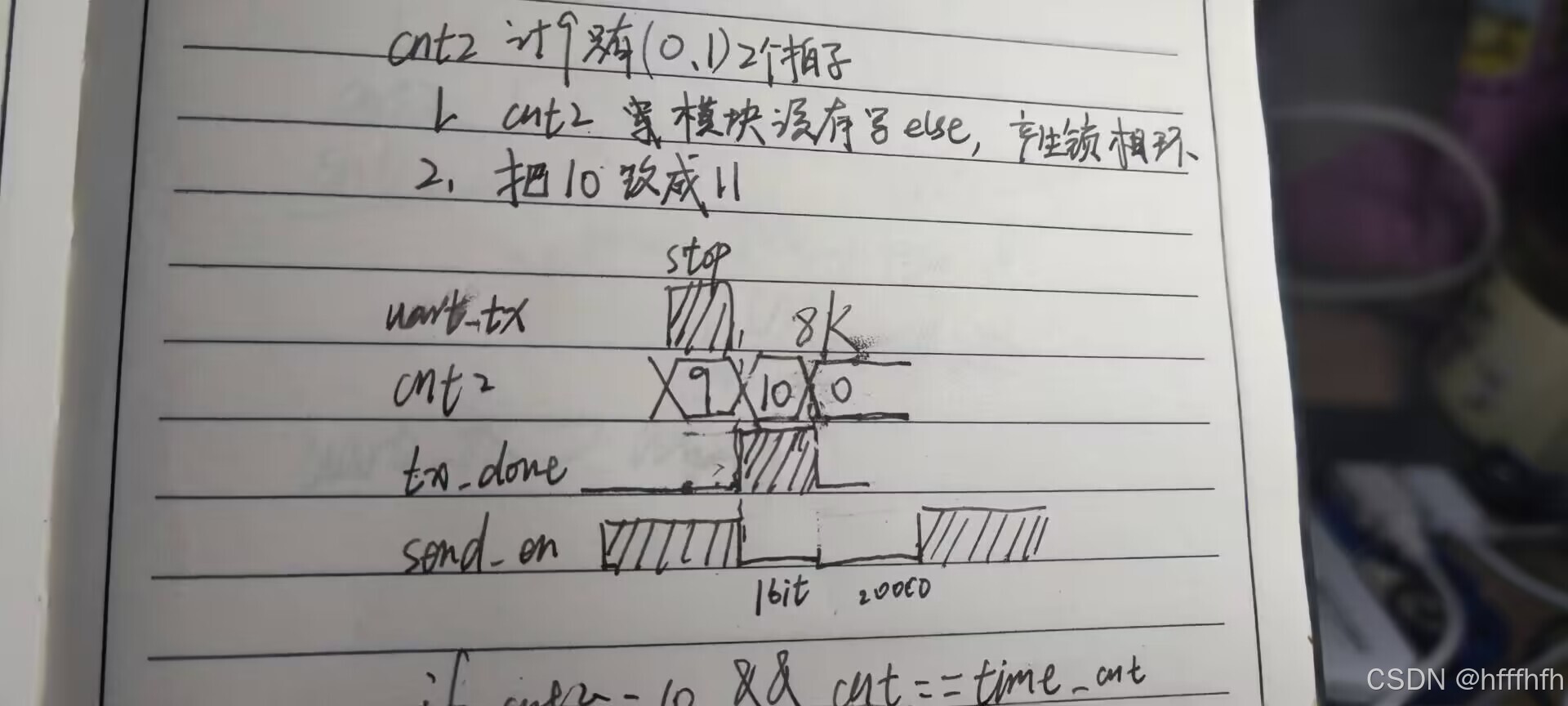

3. stop、uart_tx、tx_done、send_en在最后一刻到底是怎么样变化的？

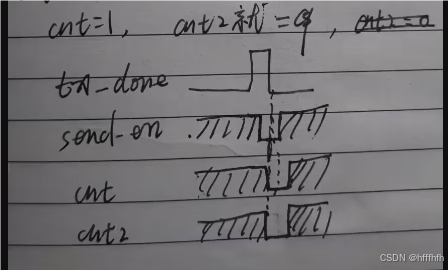

可以看出：在cnt== 433时刻结束的一瞬（stop结束了），tx_done拉高。tx_done拉高的同时，send_en立马拉低。直到下一次send_en拉高的时刻出现，tx_done再次同时拉低。而cnt2需要在在((cnt2==9) && (cnt == time_cnt-1) )的时候清零，所以需要耗费1个始终周期来清零就会加到10。

哪位道友知道画时序的软件，求一个免费软件，尊嘟不想手画了 （)~~~(）
