一、想实现的效果是
当外部给了一个40bit 的数据，FPGA芯片可以用串口把它发给电脑上，或者其他地方，这个我不是很清楚。接收端设备通常是指接收计算机发送的数据的设备。例如，在计算机和FPGA芯片之间进行数据传输时，接收端设备可以是FPGA芯片。
发送端设备通常是指将数据发送给计算机的设备。例如，在计算机和FPGA芯片之间进行数据传输时，发送端设备可以是计算机。
在计算机和FPGA芯片之间进行数据传输时，发送端设备将数据发送到串口，然后通过串口发送协议将数据发送到接收端设备。接收端设备通过串口接收协议接收数据，并将其处理后显示在计算机上。
二、使用两个状态来控制传输__实现思路
1. 设计思想
比如说要发送40 bit，那我用一个寄存器state当作一个状态变量，来控制不用的状态，进而影响发送什么数据。比如当状态state是0的时候，允许芯片发送Data[7:0]，当状态state是1的时候，允许芯片发送Data[15:8]，当状态state是2的时候，允许芯片发送Data[23:16]…直到state==4，芯片发送数据Data[39：32]。数据全部发完，同时允许state+1 回到空闲状态5，在这个状态，串口不会发送数据。
发的数据如果不是40位，而是80bit 。继续通过划分Data来充当做状态的的话，以后那Data的位宽需要改动，state的值也要改动，并且state的值还会变得更多。那如果发完一组8bit ，不用听从state的指令，而是直接自动地继续发后边的信号，那就好了。又因为在串口模块里，每当8 bit 数据发送完毕就会有一个tx_done信号。只要让state=0，当tx_done=1的时候，state+1，这样就可以自动地发送后边的信号了。
具体就是：
2. 端口介绍
- 其中的端口以及变量的含义是：
| 端口 | 含义 |
|---|---|
| 信号发送部分 send_byte | 通过send_byte模块实现，该模块用于将数据通过串行方式发送。 |
| 数据计数器 Data_cnt | 用于记录发送的数据个数。当计数器达到最大值时，需要清0。 |
| 数据缓存 Data1 | 用于存储待发送的数据。当发送完成后，需要将数据移位 |
| 发送控制 send_go | 用于控制数据的发送过程。当接收到发送请求时，根据计数器值和发送完成状态决定是否继续发送。 |
| 发送完成标志 tx_done | 用于记录发送是否完成。 |
| 数据发送状态 data | 根据发送控制状态决定发送的数据。 |
| 发送完成状态 all_done | 用于记录所有数据发送完成的状态。 |
3. 过程描述
-
当rst_n拉低时，Trans_go信号默认为低，当rst_n拉高后，Trans_go拉高，进入到发送状态。
send_go默认为高。当Trans_go为高时，进入发送数据状态。send_go这时会有一个高脉冲，当send_go为1时，send_byte模块（串口模块）开始发送8bit数据。第一次的8bit数据发送完，会有一个tx_down信号拉高。
而当tx_down信号拉高的时候，Data_cnt会+1,同时Data1会循环往左移8bit，同时，data又被赋予新一次的Data1[7:0]。直到Data_cnt达到最大字节（对于40bit的数据来说，最大字节值为5），send_go信号不再拉高，send_byte模块停止发送。同时all_done信号拉高，表示数据发送完成。Trans_go信号拉低。 -
为什么要把Data的值传给Data1？
- 因为Data1是用于存储待发送的数据，当发送完成后，需要将数据移位。而Data是用于存储当前要发送的数据，当发送完成后，需要将Data的值传给Data1，以便下一次发送。
-
为什么要设置一个Data_cnt来存储发送到哪一个字节了？
- 因为发送数据时，需要知道当前发送到哪一个字节了，以便在发送完成后，将数据移位。同时，当发送到最大字节时，需要停止发送，并将all_done信号拉高，表示数据发送完成。
-
send_go信号的作用是什么？
- send_go信号用于控制数据的发送过程。当接收到发送请求时，根据计数器值和发送完成状态决定是否继续发送。当send_go为1时，send_byte模块开始发送8bit数据。当send_go为0时，send_byte模块停止发送。
三、传输 40bit 的代码
1. 代码
- send_byte.v 串口代码
module send_byte (
input sys_clk ,
input rst_n ,
input [2:0] time_set , //Baud rate setting
input [7:0] data ,
input send_go ,
output reg uart_tx ,
output reg tx_done
);
/*-----------------------parameter declaration -----------------------------*/
reg [31:0] cnt;// the basic cnt
reg [3:0] cnt2;//Two-stage counter
reg [31:0] time_cnt;
reg send_en;
reg [7:0] r_data;
/*-----------------------Baud rate setting -----------------------------*/
always@(*)
if(!rst_n)
time_cnt<=434;
else
case(time_set)
0:time_cnt<=10416; //4800;
1:time_cnt<=5208; //9600;
2:time_cnt<=434; //115200;
default:time_cnt<=434; //115200;
endcase
/*-----------------------r_data-------------------------------*/
always @(posedge sys_clk) begin
if(!rst_n)
r_data<=1'b1;
else if (send_go)
r_data<=data;
else
r_data<=r_data;
end
/*-----------------------send_en-------------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if(!rst_n)
send_en<=32'd0;
else if(send_go)
send_en<=1;
else if (tx_done)
send_en<=0;
else
send_en<=send_en;
end
/*-----------------------the basic cnt-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
cnt<=32'd0;
else if(send_en)
if(cnt==time_cnt-1)
cnt<=32'd0;
else
cnt<=cnt+1;
else//!send_en
cnt<=32'd0;
/*-----------------------cnt2-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
cnt2<=4'd0;//
else if(send_en)begin
if((cnt2>=0)&&(cnt2<9))begin
if(cnt==time_cnt-1)
cnt2<=cnt2+1;
else
cnt2<=cnt2;
end
else if(cnt2==10)
cnt2<=0;//cnt2 clear to 0
else
cnt2<=cnt2;
end
else //!send_en
cnt2<=4'd0;
/*-----------------------uart_tx-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
uart_tx<=0;
else if(send_en)
case(cnt2)
0: begin uart_tx<=0; end
1: uart_tx<=r_data[0] ;
2: uart_tx<=r_data[1] ;
3: uart_tx<=r_data[2] ;
4: uart_tx<=r_data[3] ;
5: uart_tx<=r_data[4] ;
6: uart_tx<=r_data[5] ;
7: uart_tx<=r_data[6] ;
8: uart_tx<=r_data[7] ;
9: uart_tx<=1 ;
default:uart_tx<=1;
endcase
else//!send_en
uart_tx<=uart_tx;
/*-----------------------tx_done-----------------------------*/
always@(posedge sys_clk or negedge rst_n)
if(!rst_n)
tx_done<=0;
else if(cnt2==9 && cnt == time_cnt-1)
tx_done<=1;
else if(send_en)
tx_done<=0;
else
tx_done<=0;
endmodule
state.v 两种状态
module state(
input sys_clk,
input rst_n,
input Trans_go,//need to be assigned a value from top module
input [39:0]Data,
output uart_tx,
output reg all_done
);
/*---------------------variate declaration---------------------------*/
wire tx_done;
reg [39:0]Data1;
reg [2:0]Data_cnt; //[2:0] =>3 bits binary digits can express to 8(D)
reg send_go;
reg [7:0]data;
parameter max = 5;
/*-----------------------instantiate serial's module-----------------------------*/
send_byte serial_module(
.sys_clk (sys_clk ) ,
.rst_n (rst_n ) ,
.time_set (2 ) ,
.data (data ) ,
.send_go (send_go ) ,
.uart_tx (uart_tx ) ,
.tx_done (tx_done )
);
/*----------------------Data_cnt--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
Data_cnt <= 0;
end
else if (send_go) begin
Data_cnt<=Data_cnt+1;
end
else if ((Data_cnt==max)&&(tx_done))//clear to zero when add up to the biggest value
Data_cnt<=0;
else
Data_cnt<=Data_cnt;
end
/*----------------------Data1--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
Data1 <= Data;
end
else if(tx_done)begin
Data1<={Data1[7:0],Data1[39:8]};
end
else//IDLE
Data1<=Data1;
end
/*----------------------different data--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
data <= 7'd0;
end
else if(send_go)begin //send state
data<=Data1[7:0];
end
else if(all_done)begin//IDLE state
data<=7'd0;
end
else
data<=data;
end
/*----------------------send_go--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
send_go<=1;
end
else if(Trans_go) begin//send state
if((Data_cnt<max)&&(tx_done))begin
send_go<=1;
end
else
send_go<=0;
end
else//IDLE
send_go<=0;//gaile
end
/*----------------------all_done--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
all_done<=0;
end
else if((Data_cnt==max)&&(tx_done))begin
all_done<=1;
end
else
all_done<=all_done;
end
endmodule
top.v 顶层模块 代码
module top (
input sys_clk,
input rst_n,
output uart_tx
);
/*----------------------declaration--------------------------*/
reg Trans_go;
reg [39:0]Data;
wire all_done;
state state1(
.sys_clk (sys_clk ),
.rst_n (rst_n ),
.Trans_go (Trans_go),
.Data (Data ),
.uart_tx (uart_tx ),
.all_done (all_done)
);
/*----------------------Trans_go--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
Trans_go <= 0;
end
else begin
if (all_done) begin//i have led the "all_done signal" to the top module
Trans_go <= 0;
end
else begin
Trans_go <= 1;
end
end
end
/*----------------------Data--------------------------*/
always @(posedge sys_clk or negedge rst_n) begin
if (!rst_n) begin
Data <= 40'h10_08_04_02_01;//IDLE
end
else begin
Data <= Data;
end
end
endmodule
仿真代码
`timescale 1ns / 1ps
module tb;
reg sys_clk ;
reg rst_n ;
wire uart_tx ;
top top1(
sys_clk ,
rst_n ,
uart_tx
);
/*-------------- sys_clk ---------------------------------*/
initial begin
sys_clk=0;
end
always begin
#10 sys_clk=~sys_clk;
end
/*-------------- initial others --------------------------*/
initial begin
rst_n=0;
#201;
rst_n=1;
#520_800;
$stop;
end
endmodule

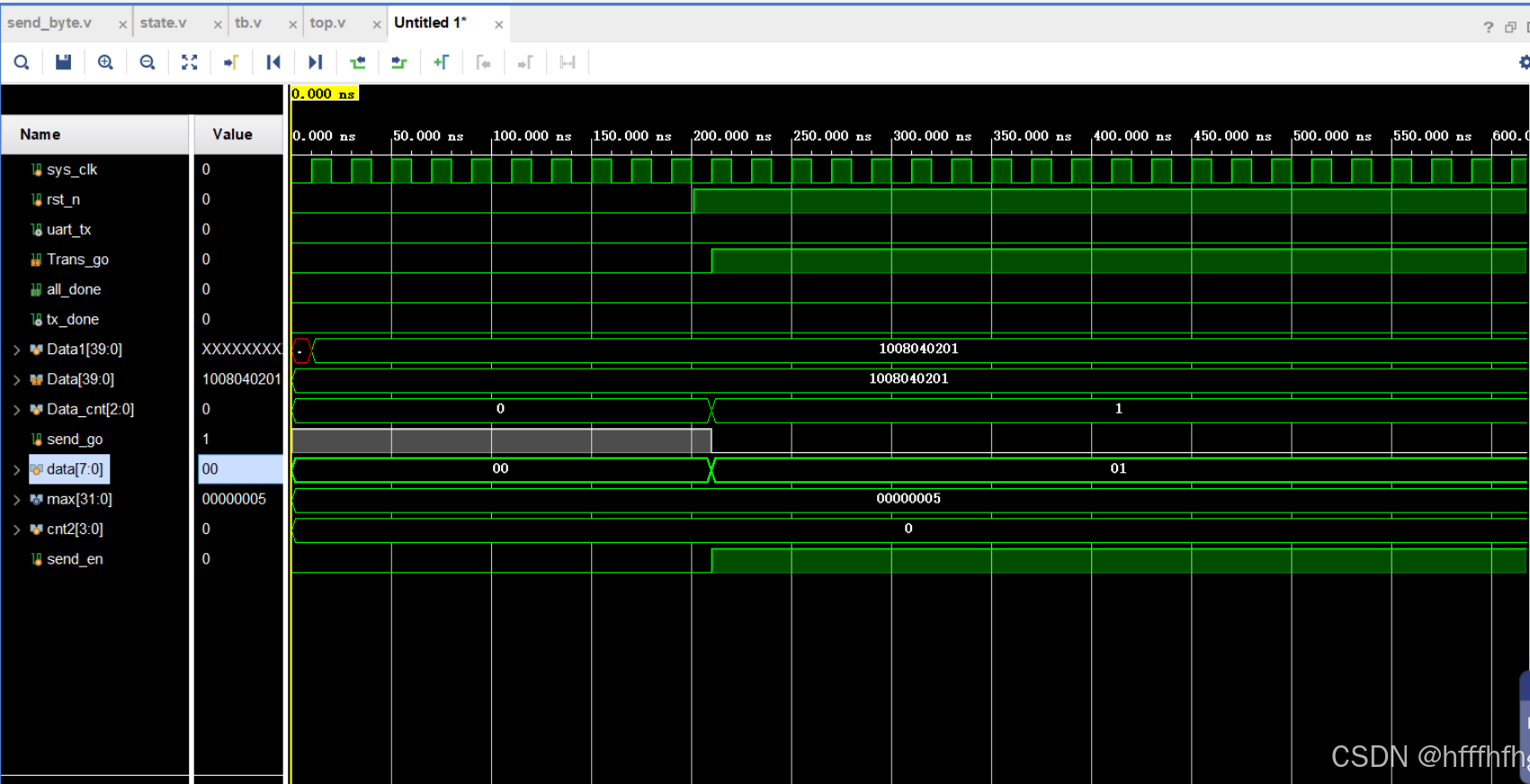

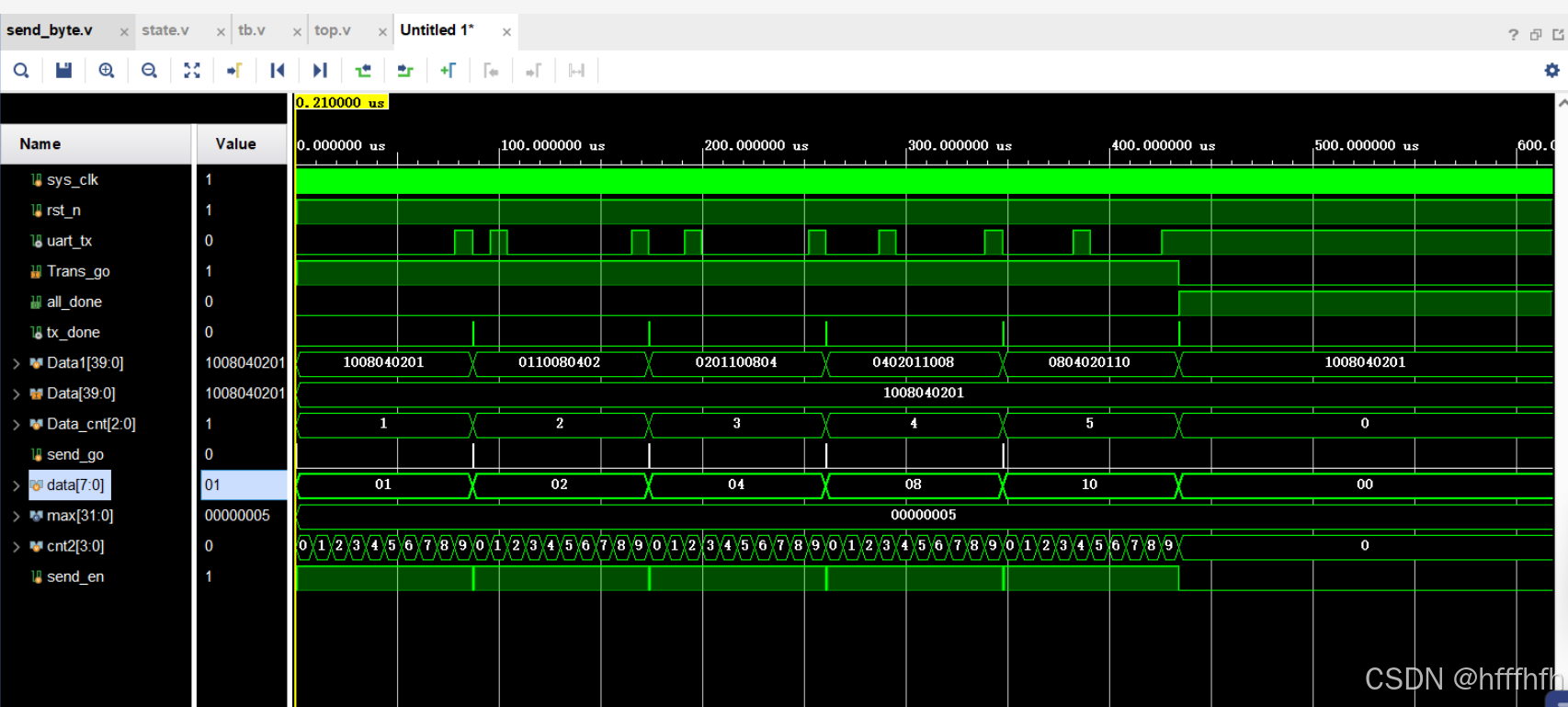

2. 仿真结果
我刚开始就把send_go拉高，但这时候不会发送数据，我在复位信号拉高且send_go拉高的时候让trans_go拉高，同时发送数据。我感觉这个有一点不完美，但是也能发送数据，就这样吧。
四、参数优化_随意更改数据位数
需要更改的点有：(暂时还没改)
| 项目 | 修改前 | 修改后 | 含义 |
|---|---|---|---|
| 传输数据的位宽 | —— | lenth | 传输数据的位宽 |
| max | 5 | lenth / 81 | 最大发送字节数 |
| Data[lenth:0] | Data[39:0] | Data[lenth:0] | 原始数据 |
| Data1[lenth:0] | Data1[39:0] | Data[lenth:0] | 寄存数据 |
| top层 |  | ||
| state层 |  | ||

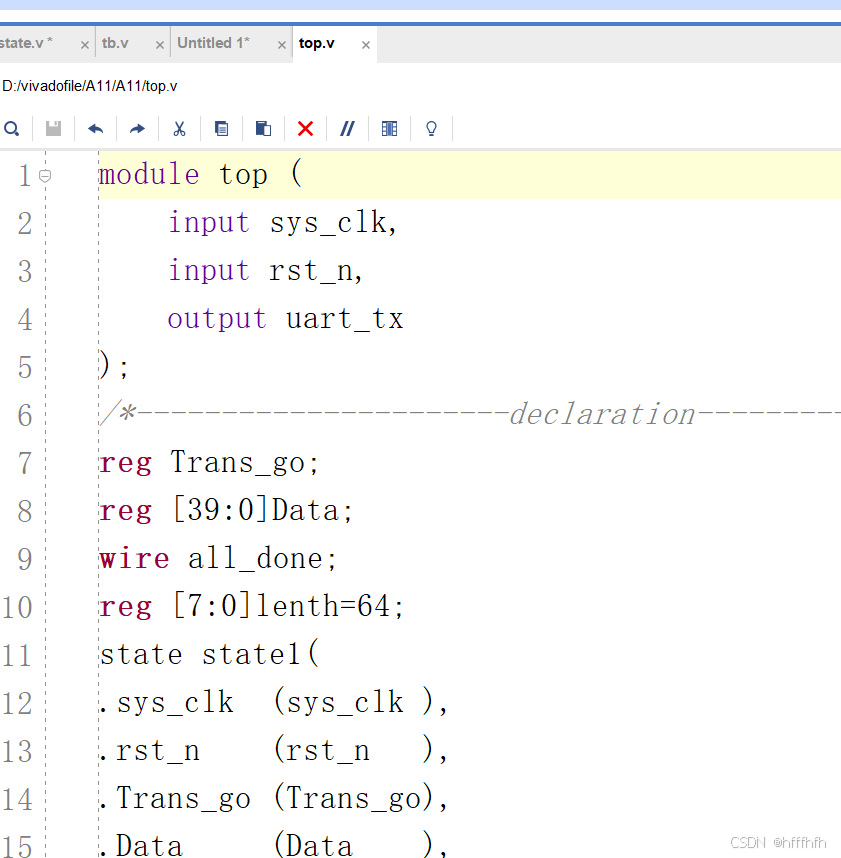

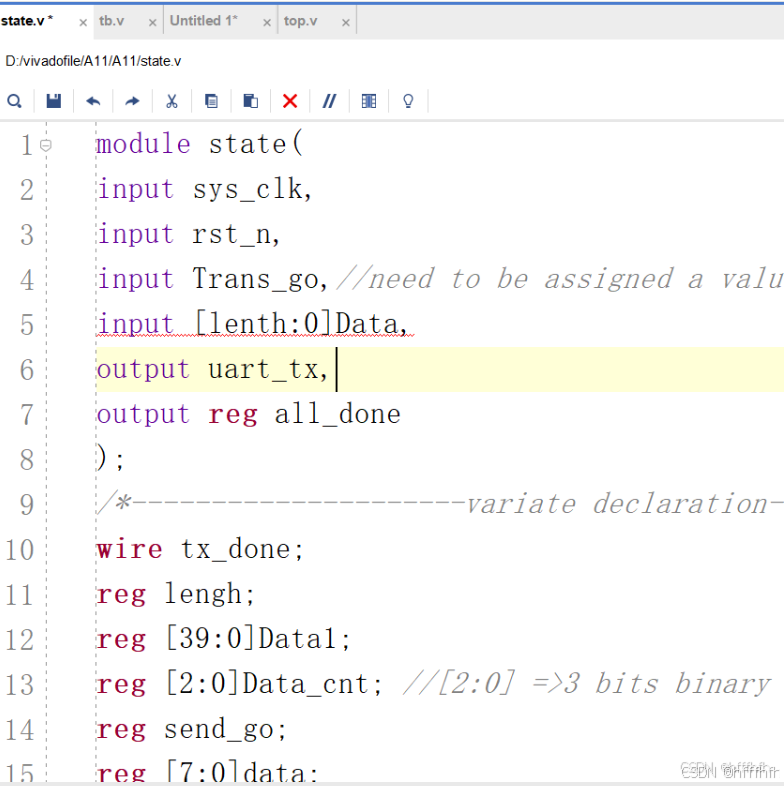

| 我想在top层输入我想要传的可以自定义位宽的Data给state层 | 然后再把它的位宽给输入到state层 | 那样state相当于一个内层模块 | 但是现在还没做出来，私以为可以参考串口模块的调用 |
如果传输的位数是八的倍数，也就是说可以转化为整个整数个数的字节，那么就是lenth/8。表示除以8取整 ，如果传输的位数不是八的倍数，那么就是lenth/8+1，表示除以8取整+1。 ↩︎
