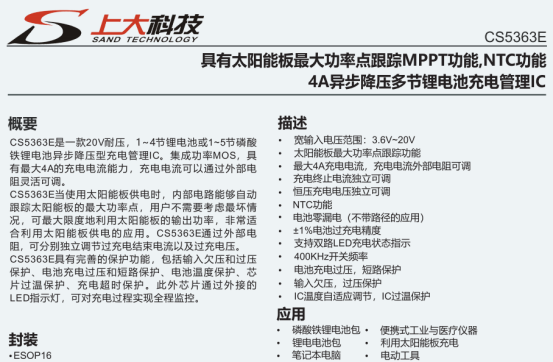

CS5363：具有太阳能板最大功率点跟踪MPPT功能,NTC功能4A异步降压1~4节节锂电池充电管理IC

在磷酸铁锂电池包、锂电电池包、笔记本电脑、电动工具、便携式工业与医疗仪器及太阳能板充电设备等场景的供电设计中，常面临输入电压波动大、多节电池适配难、充电效率低及保护需求全面等问题，CS5363E可针对性应对这些需求。该器件是一款异步降压型多节锂电池充电管理IC，采用ESOP16封装，输入耐压30V，工作电压范围3.6~20V，最大充电电流4A且可通过外部电阻按公式灵活调节，集成功率MOS以简化外围电路，降低方案尺寸与成本。

其核心优势在于支持太阳能板最大功率点跟踪（MPPT）功能，VSEN管脚调制电压1V，通过外部分压电阻可设定输入电压最低值，最大限度利用太阳能输出功率；充电终止电流与浮充电压可独立调节，终止电流默认值为10% ICC，浮充电压通过FB管脚外接分压电阻按公式设定，±1%过充精度保障充电稳定性，不带路径应用时可实现电池零漏电。

采用涓流、恒流、恒压三阶段充电流程，开关频率400KHz，具备完善保护功能，包括输入欠压/过压保护、电池过充/短路保护、NTC温度保护（低温70%VCC、高温47.5%VCC）、芯片过温调节（120℃）与热保护（150℃）、充电超时保护（涓流阶段3.7小时、CC/CV阶段20小时）；通过双LED指示灯全程监控充电状态，适配1~4节锂电池或1~5节磷酸铁锂电池，为多节电池场景提供高效安全的充电解决方案。

一 CS5363的特性

宽输入电压范围:3.6V~20V

太阳能板最大功率点跟踪功能

最大4A充电电流,充电电流外部电阻可调

充电终止电流独立可调

恒压充电电压独立可调

NTC功能

电池零漏电(不带路径的应用)

+1%电池过充电精度

支持双路LED充电状态指示

400KHz开关频率

电池充电过压,短路保护

输入欠压,过压保护

IC温度自适应调节,IC过温保护

二 CS5363的应用信息

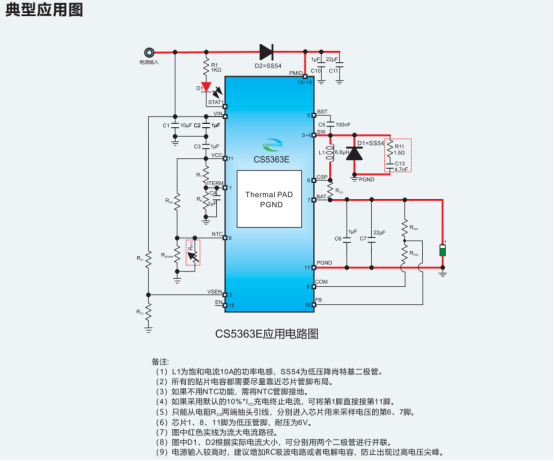

1 典型应用图

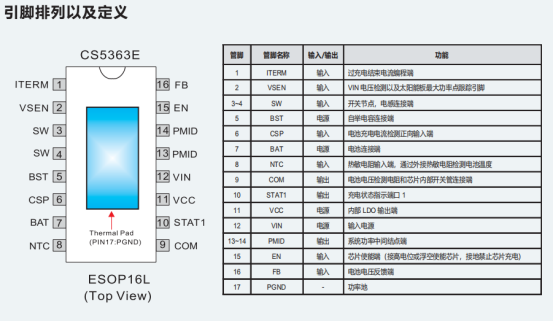

2 引脚排列及定义

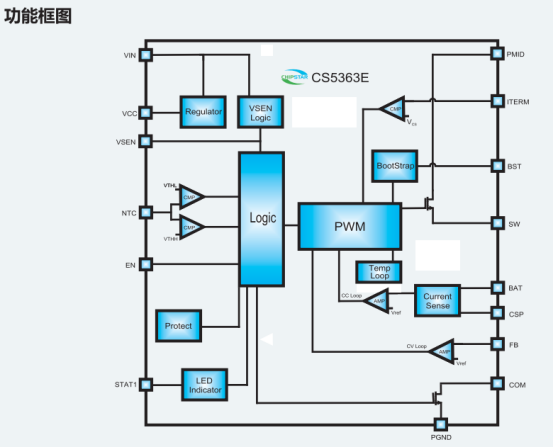

3 功能框图

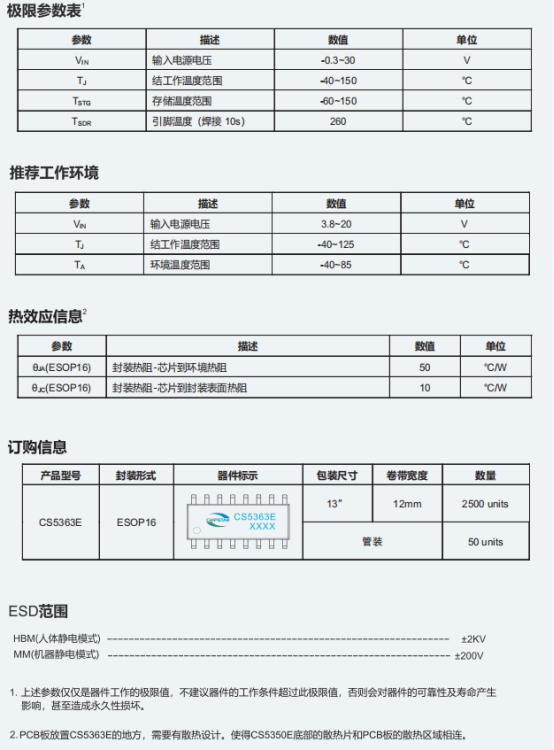

4 基础参数
