在计算机中，除 CPU 和主存两大模块之外，第三个重要部分就是 输入输出模块，也叫做 输入输出系统，简写为 I/O 系统。

I/O 系统的主要功能，就是对不同类型数据信息的输入输出，进行高效的控制管理。

一、I/O 系统的发展

I/O 系统的结构，从简单到复杂，发展主要经历了四个阶段。

1. 早期阶段

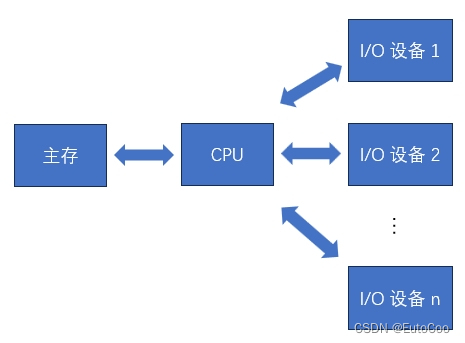

早期的输入输出设备比较少，计算机的结构是以 CPU 为中心的分散连接方式；所有 I/O 设备都直接连接到 CPU ，与主存交换数据必须通过 CPU。

这样，每个 I/O 设备都必须配备一套独立的逻辑电路与 CPU 连接，线路复杂、难以维护和扩展；而且输入输出数据会打断 CPU 运行，效率比较低。

2. 接口模块和 DMA 阶段

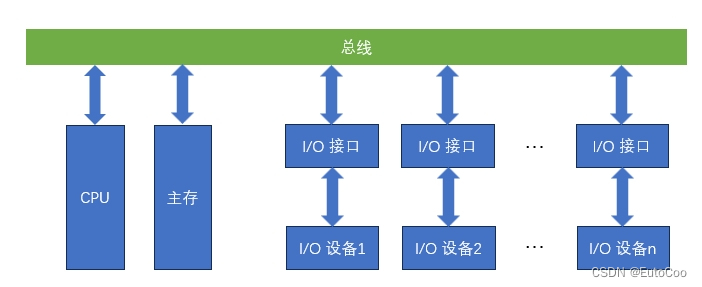

之后计算机的连接方式发展出了总线结构，I/O 设备通过接口模块与总线相连，通过总线进行数据传输。

通常，在接口模块中都会设有 数据通路 和 控制通路。数据可以通过接口起到缓冲作用，也可以完成串并转换；控制通路则可以传送 CPU 发来的控制命令，或者向 CPU 发送来自 I/O 设备的反馈信号。许多接口还可以满足中断请求处理的要求，使 I/O 设备和 CPU 可以并行工作。

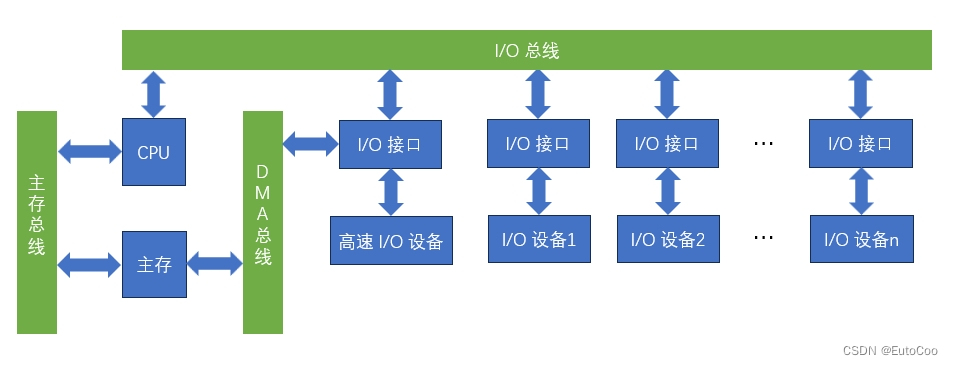

为了进一步提高 CPU 的效率，又出现了 直接存储器存取（Direct Memory Access，DMA）技术。在 I/O 设备和主存之间增加一条专门的数据通路，让它们可以直接交换信息，而无需经过 CPU。

在现代的小型或微型计算机中，一般都会采用接口模块和 DMA 的接口来实现 I/O 设备和主存的数据交换。

3. 通道结构阶段

对于大中型计算机，I/O 设备数量庞大、数据传输非常频繁，采用 DMA 方式需要为每个设备都配置专用的 DMA 接口，CPU 也需要对众多的 DMA 接口进行管理；控制非常复杂、工作效率也会受到很大影响。

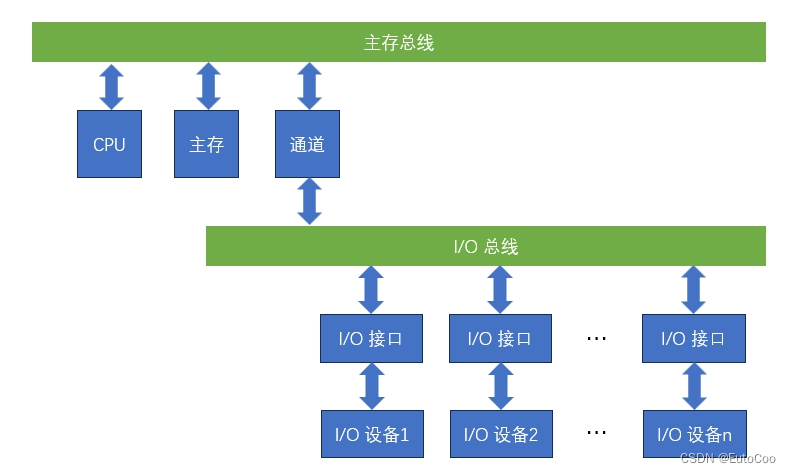

因此在大中型计算机中，采用 I/O 通道 的方式来进行数据交换。

通道可以看作一种从属于 CPU 的专用处理器，专门负责管理 I/O 设备，实现主存和 I/O 设备之间的数据交换。采用通道结构的计算机，I/O 设备的数据传输就全部交给通道来处理，提高了 CPU 的资源利用率。

4. 处理机阶段

I/O 系统进一步发展，出现了 I/O 处理机。I/O 处理机基本独立于主机工作，又称为 外围处理机。具有 I/O 处理机的 I/O 系统与 CPU 的并行性更高，进一步解放了 CPU ，提升了 CPU 的工作效率。

二、I/O 系统的组成

I/O 系统主要由两部分组成： I/O 软件 和 I/O 硬件。

1. I/O 软件

I/O 系统软件的主要功能包括：

将用户编写的程序输入主机；
将运算结果传送给用户；
协调 I/O 系统和主机的工作。

不同结构的 I/O 系统采用的软件技术不同。

生活中常见的计算机一般采用接口模块方式，指令系统中需要设置专门的 I/O 指令；调用 I/O 指令并配合系统软件中的管理程序，就可以实现 I/O 设备与主机的协调工作。

如果采用通道管理方式，除 I/O 指令外，还需要有 通道指令 和相应的操作系统。

（1）I/O 指令

I/O 指令也是一种机器指令，它的指令格式与普通的机器指令类似。

上面的 I/O 指令格式中，分为三个字段：

操作码：指明当前是一条 I/O 指令；
命令码：指明 I/O 设备的具体操作；
设备码：用来对多台 I/O 设备进行区分和选择，相当于设备地址。

其中，命令码一般会包括以下几种情况：

将数据从 I/O 设备输入主机；
将数据从主机输出至 I/O 设备；
状态测试。检测 I/O 设备的状态（”忙“ 还是 ”准备就绪“），来确定接下来是否可以进行数据交换；
形成具体的操作命令。例如磁盘驱动器的磁头读扇区、写扇区、寻找磁道等等。

（2）通道指令

通道指令是具有通道的 I/O 系统专门设置的指令，又称为 通道控制字（Channel Control Word，CCW），是通道用来执行 I/O 操作的指令。

这类指令位数一般会比较多，主要功能有：

指明要交换的一组数据在主存中的首地址；
指明要传送数据的字节数，或者在主存中的末地址；
指明所选设备的设备码，以及要完成的具体操作的命令码。

对于采用了通道结构的计算机，CPU 执行的 I/O 指令就只负责启、停 I/O 设备，查询通道和设备状态以及对通道进行操作控制；而具体的数据传输则交给通道来完成。

2. I/O 硬件

I/O 系统的硬件组成是多种多样的，不同结构的 I/O 系统硬件组成也会有所不同。

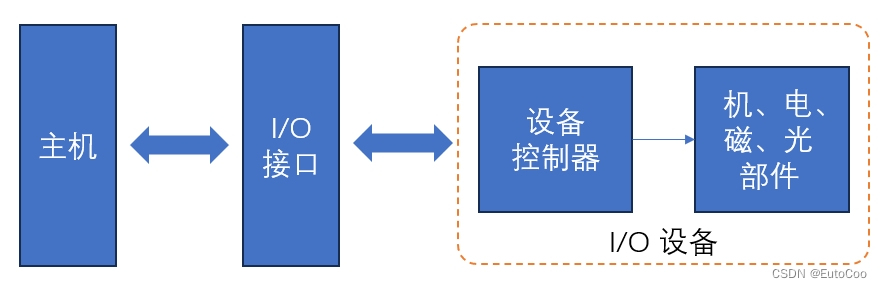

采用接口模块结构的 I/O 系统，硬件主要包括 接口模块 和 I/O 设备 两大部分。I/O 设备通过接口连接到主机；
采用通道或处理机结构的 I/O 系统，硬件主要包括 通道/处理机 、设备控制器 和 I/O 设备；一个通道/处理机可以和多个设备控制器相连，一个设备控制器又可以控制多台同类型的设备。

此外，连接各模块的数据通路（I/O 总线）也是 I/O 硬件的一部分。
