在理解全加器和二进制补码的原理上，用Logisim设计实现一个4位二进制数的补码器电路

一、在Logisim中设计一个1bit半加器电路，确保运算测试正确后，保存为子电路，文件名为half_adder.

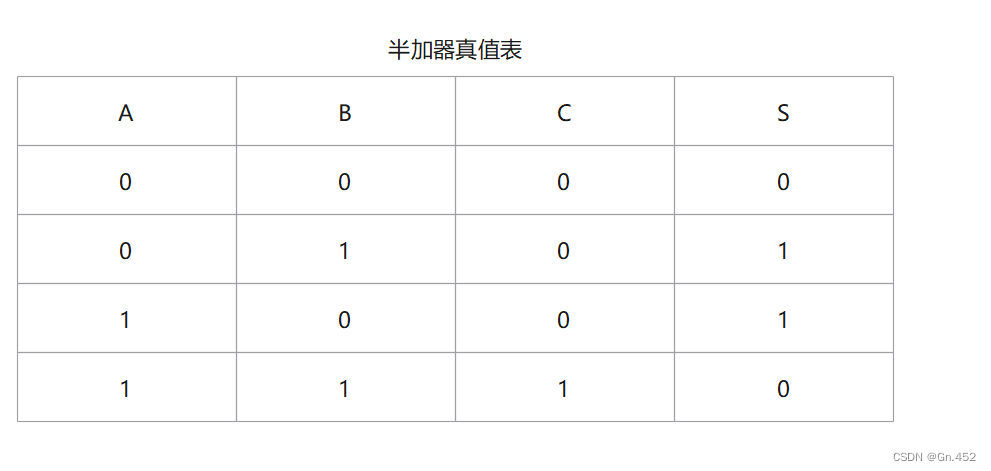

（1）半加器功能是将两个一位二进制数相加，其真值表如下图

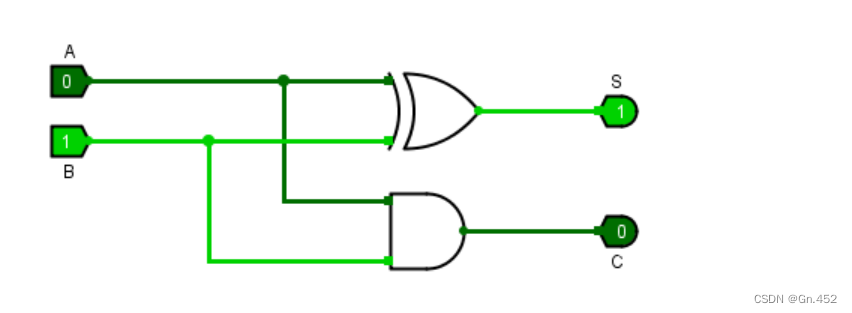

（2）在Logisim实现的半加器如下图，经运算结果与（1）中相同保存为子电路文件名为half_adder.

二、在完成1bit半加器电路基础上，实现一个1bit全加器电路，保存为子电路，文件名为full_adder.

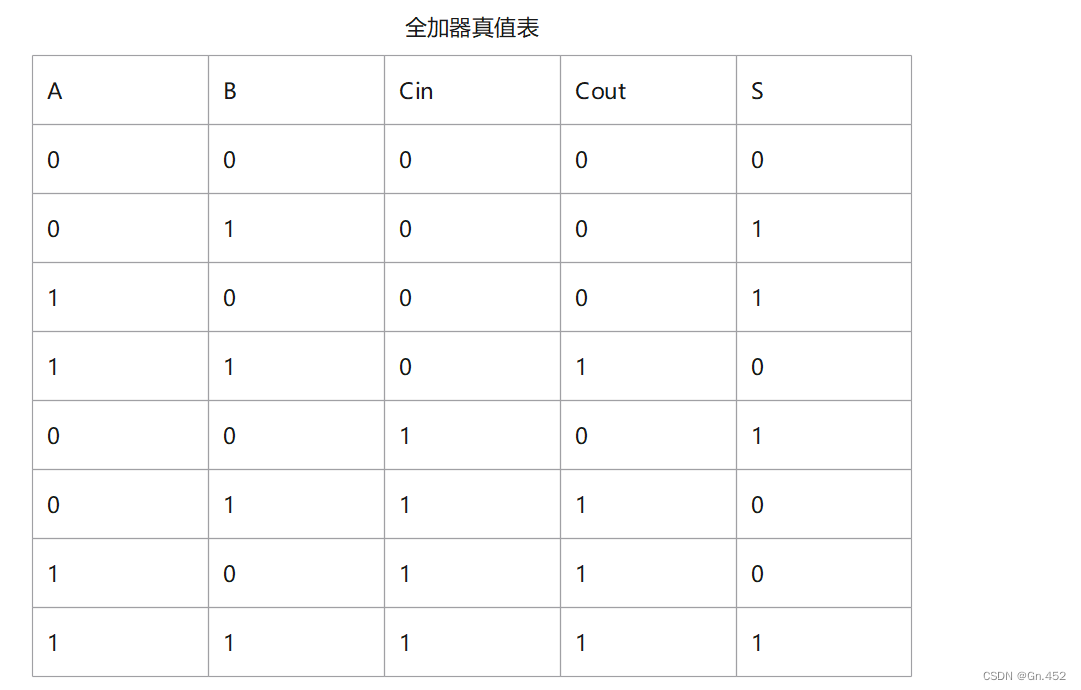

（1）全加器是由两个半加器组成（当两个多位二进制数相加时，除了最低位以外，第二位以上的相加需要考虑低位的进位，即将两个待加数A．和B，以及一个来自前面低位送来的进位数C」这三个数相加，得出本位和（全加和）S和进位数C。这种相加就叫"全加"。）其真值表如下图

（2）在Logisim实现的全加器如下图，经运算结果与（1）中结果相同，保存为子电路，文件名为full_adder.

三、理解全加器和二进制补码的原理，用Logisim设计实现一个4位二进制数的补码器电路

（1）补码原理

1. 正数与原码相同;

2. 负数的补码，将其原码除符号位外的所有位取反（0变1，1变0，符号位为1不变）后加1。 同一个数字在不同的补码表示形式中是不同的。比如10进制数值-15的二进制原码是10001111，其补码在8位二进制中是11110001，然而在16位二进制补码表示中，不足位数要用符号位补全，也就是1111111111110001。

​ 3.因为正数和负数的补码运算规则不一样，取决与输入二进制数的最高位（符号位）。从简单入手，你可以先只考虑输入为负数情况的补码运算。补码运算中有一个加1运算，需要用全加器实现。 4位全加器可以用4个1位(bit)全加器级联得到。当你的负数补码器电路设计完成后，你可以在输入端口中输入任意一个4位的原码，仿真器会自动将原码转换成补码，并输出到输出端口中。例如，如果输入端口中输入了原码1010，输出端口中将会输出补码1110。然后，你再继续考虑输入即有正数又可能是负数的情况下，如何完善补码器电路。

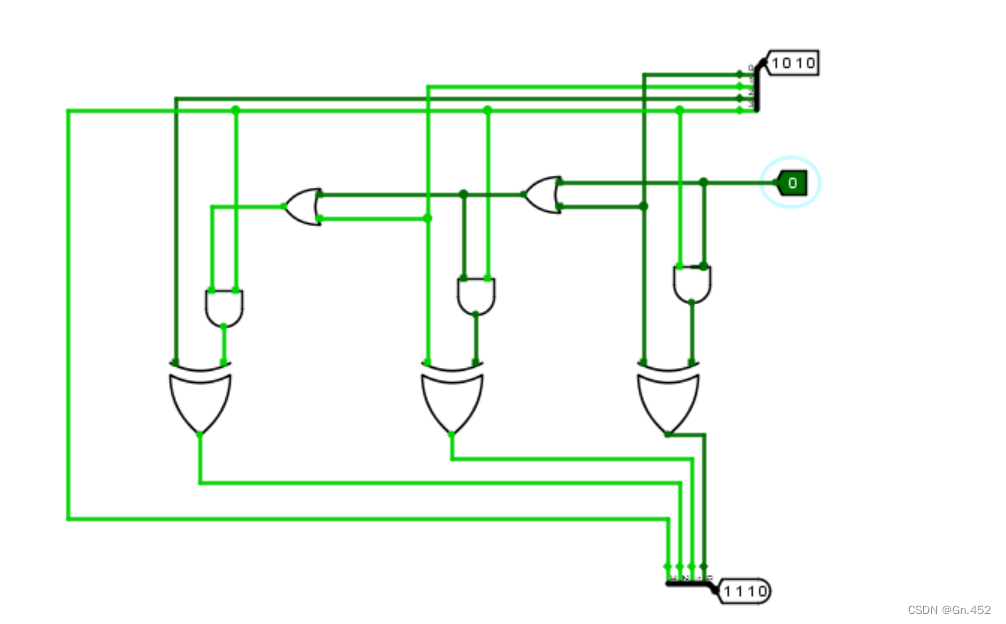

(2)Logisim中4位二进制数的补码器电路的实现如下
