heartbeat httpd nfs 实现高可用web集群

一 环境准备

二 拓扑结构

三 前提条件

四 安装相关软件

五 配置heartbeat

六 测试web集群

七 问题汇总

八 共享存储

一 环境准备

操作系统

centos 6.4 x86_64 最小化安装

如使用yum 安装的方式 centos5.5 安装的是V2.X ，centos 6.4 安装的是V3.X

YUM 安装 Vim man ntp “development tools” “server platform development” “desktop platform development”

配置 epel YUM 源

关闭 防火墙 selinux

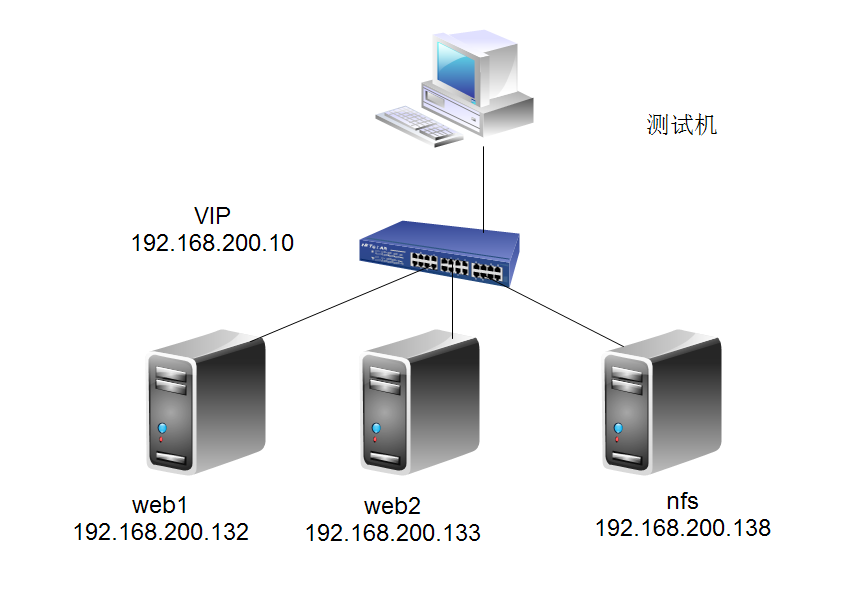

二 拓扑结构

三 前提条件（两个节点都有配置）

1 节点之间主机名可以互相解析

web1 ,web2

?

1 2 3 4 5

[root@web1 ~]# vim /etc/hosts 127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4 ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6 192.168.200.132  web1.daphne.com  web1 192.168.200.133  web2.daphne.com  web2

2 节点之间时间同步

?

1	[root@web1 ~]# ntpdate ntp.api.bz

3 节点之间配置SSH互信

?

1 2 3 4

[root@web1 ~]# ssh-keygen -t rsa -f ~/.ssh/id_rsa -P  '' [root@web1 ~]# ssh-copy-id -i .ssh/id_rsa.pub root@web2.daphne.com [root@web1 ~]# ssh web2 [root@web2 ~]#

?

1

?

1 2 3 4

[root@web2 ~]# ssh-keygen -t rsa -f ~/.ssh/id_rsa -P  '' [root@web2 ~]# ssh-copy-id -i .ssh/id_rsa.pub root@web1.daphne.com [root@web2 ~]# ssh web1 [root@web2 ~]#

四 安装相关软件

1 heartbeat 组件说明

• heartbeat 核心组件
• heartbeat-gui 图形管理接口
• heartbeat-ldirectord 为lvs高可用提供规则自动生成及后端realserver健康状态检查组件
• heartbeat-pils 装载库插件接口
• heartbeat-stonith

2 安装heartbeat

heartbeat-2.1.4-12.el6.x86_64.rpm
heartbeat-gui-2.1.4-12.el6.x86_64.rpm
heartbeat-pils-2.1.4-12.el6.x86_64.rpm
heartbeat-stonith-2.1.4-12.el6.x86_64.rpm

?

1 2 3 4

yum install PyXML libnet pygtk2-libglade net-snmp-libs yum install libtool-ltd( 注  要从源库安装 ，不可以epel) lyum install  libnet rpm -ivh heartbeat-*

3 安装httpd

?

1 2 3 4 5

[root@web1 ~]# yum install httpd [root@web1 ~]# cd / var /www/html/ [root@web1 html]# vim index.html web1 [root@web1 ~]# service httpd start

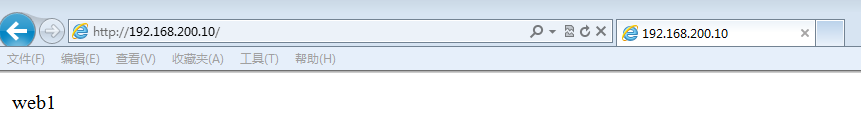

测试

测试完毕 关闭服务 使其开机不要启动

?

1 2 3 4

[root@web1 ~]# serivce httpd off [root@web1 ~]# chkconfig httpd of [root@web1 ~]# chkconfig --list httpd httpd           0:off   1:off   2:off   3:off   4:off   5:off   6:off

以上操作在两个节点都要做

五 配置heartbeat

1配置文件说明

?

1 2 3 4

[root@web1 ~]# cd /etc/ha.d/ [root@web1 ha.d]# ls authkeys  harc         rc.d           resource.d ha.cf     haresources  README.config  shellfuncs

说明 安装好的heartbeat 默认没有配置文件，但提供了配置文件样本

?

1 2 3 4 5 6 7 8 9

[root@web1 ha.d]# cd /usr/share/doc/heartbeat-2.1.4/ [root@web1 heartbeat-2.1.4]# ls apphbd.cf         faqntips.html        haresources         Requirements.html authkeys          faqntips.txt         hb_report.html      Requirements.txt AUTHORS           GettingStarted.html  hb_report.txt       rsync.html ChangeLog         GettingStarted.txt   heartbeat_api.html  rsync.txt COPYING           ha.cf                heartbeat_api.txt   startstop COPYING.LGPL      HardwareGuide.html   logd.cf DirectoryMap.txt  HardwareGuide.txt    README

?

1	<font face= "微软雅黑" >我们需要  authkeys ha.cf haresources 三个配置文件</font>

?

1	[root@web1 heartbeat-2.1.4]# cp authkeys ha.cf haresources /etc/ha.d/

2 配置authkeys

?

1 2 3 4 5 6 7 8

[root@web1 ha.d]# openssl rand -hex 8 >> authkeys [root@web1 ha.d]# vim authkeys auth 2 #1 crc #2 sha1 HI! #3 md5 Hello! 2 sha1 7c0f241959ee845d [root@web1 ha.d]# chmod 600 authkeys

3 配置ha.cf文件

?

1	[root@web1 ha.d]# vim ha.cf

修改心跳信息的传播方式 可以采用 组播 广播 单播

?

1	bcast  eth0

配置集群中的节点数

?

1 2	node web1.daphne.com node web2.daphne.com

4 配置haresources

?

1 2	[root@web1 ha.d]# vim haresources web1.daphne.com 192.168.200.10/24/eth0 httpd

5 复制以上三个文件到web2上

?

1	[root@web1 ha.d]# scp authkeys ha.cf haresources web2:/etc/ha.d/

6 启动web1与web2

先启动备份节点

?

1 2	[root@web2 ~]# service heartbeat  start [root@web1 ~]# service heartbeat  start

六 测试web集群

查看IP

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

[root@web1 ha.d]# ifconfig eth0      Link encap:Ethernet  HWaddr 00:0C:29:7D:C1:D7             inet addr:192.168.200.132  Bcast:192.168.200.255  Mask:255.255.255.0            inet6 addr: fe80::20c:29ff:fe7d:c1d7/64 Scope:Link            UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1            RX packets:9069 errors:0 dropped:0 overruns:0 frame:0            TX packets:9159 errors:0 dropped:0 overruns:0 carrier:0            collisions:0 txqueuelen:1000            RX bytes:1707993 (1.6 MiB)  TX bytes:1846141 (1.7 MiB)   eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:7D:C1:D7             inet addr:192.168.200.10  Bcast:192.168.200.255  Mask:255.255.255.0            UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1     lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0            inet6 addr: ::1/128 Scope:Host            UP LOOPBACK RUNNING  MTU:16436  Metric:1            RX packets:0 errors:0 dropped:0 overruns:0 frame:0

?

1

<a target= "\"_blank\""  href= "http://img1.51cto.com/attachment/201407/6/158322_14046367318BZw.png" ><img onload= "if(this.width>650) this.width=650;"  style= "background-image: none; border-bottom: 0px; border-left: 0px; margin: 0px; padding-left: 0px; padding-right: 0px;  border-top: 0px; border-right: 0px; padding-top: 0px"  title= "image_thumb12"  border= "0"  alt= "image_thumb12"  src= "http://img1.51cto.com/attachment/201407/6/158322_1404636731GD3u.png"  "861" = ""  height= "131"  onabort= ""  onblur= ""  onchange= ""  onclick= ""  ondblclick= ""  onerror= ""  onfocus= ""  onkeydown= ""  onkeypress= ""  onkeyup= ""  onmousedown= ""  onmousemove= ""  onmouseout= ""  onmouseover= ""  onmouseup= ""  onreset= ""  onresize= ""  onselect= ""  onsubmit= ""  onunload= ""  width= "650" ></a>

?

1

?

1	<font face= "微软雅黑" >故障演示</font>

?

1	<font face= "微软雅黑" >关闭web1上的heartbeat</font>

?

1 2 3

[root@web1 ~]# service heartbeat stop Stopping High-Availability services: Done.

查看web2上的IP

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

ifconfig eth0      Link encap:Ethernet  HWaddr 00:0C:29:61:E4:6B             inet addr:192.168.200.133  Bcast:192.168.200.255  Mask:255.255.255.0            inet6 addr: fe80::20c:29ff:fe61:e46b/64 Scope:Link            UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1            RX packets:8230 errors:0 dropped:0 overruns:0 frame:0            TX packets:8164 errors:0 dropped:0 overruns:0 carrier:0            collisions:0 txqueuelen:1000            RX bytes:1698974 (1.6 MiB)  TX bytes:1680369 (1.6 MiB)   eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:61:E4:6B             inet addr:192.168.200.10  Bcast:192.168.200.255  Mask:255.255.255.0            UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1     lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0            inet6 addr: ::1/128 Scope:Host            UP LOOPBACK RUNNING  MTU:16436  Metric:1            RX packets:0 errors:0 dropped:0 overruns:0 frame:0            TX packets:0 errors:0 dropped:0 overruns:0 carrier:0            collisions:0 txqueuelen:0            RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)

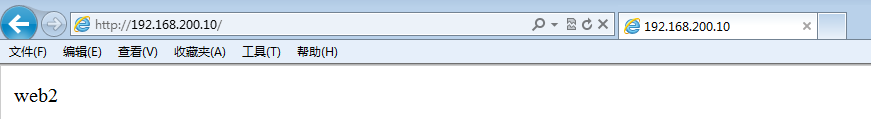

测试

?

1

七 问题汇总

节点间的文件同步

1Rsync+Inotify组合方案来解决节点之间的同步问题

2共享存储方案

八 共享存储

1 配置NFS服务器

?

1 2 3 4 5 6 7 8 9 10

[root@bogon ~]# yum install nfs*   [root@bogon ~]# mkdir -pv /web/html/ [root@bogon ~]# vim /web/html/index.html   [root@bogon ~]# vim /etc/exports /web/html/ 192.168.200.0/24(rw,async)   [root@bogon ~]# service rpcbind start [root@bogon ~]# service nfs start

节点测试 挂载

web1

?

1 2 3 4 5

[root@web1 ~]# mount -t nfs 192.168.200.138:/web/html /mnt [root@web1 ~]# cd /mnt [root@web1 mnt]# ls index.html [root@web1 ~]# umount /mnt

修改haresource文件

?

1 2	[root@web1 ha.d]# vim /etc/ha.d/haresources web1.daphne.com 192.168.200.10/24/eth0 Filesystem::192.168.200.138:/web/html::/ var /www/html::nfs  httpd

同步haresource配置文件

?

1 2	[root@web1 ha.d]# cd /etc/ha.d/ [root@web1 ha.d]# scp haresources web2:/etc/ha.d/

重启heartbeat

?

1 2	[root@web2 ~]# service heartbeat restart [root@web1 ~]# service heartbeat restart

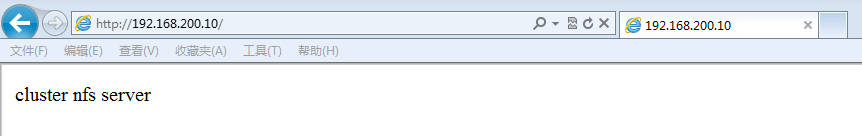

测试web服务

?

1
