【软件考试】讲讲对前趋图(PV)的理解

概述

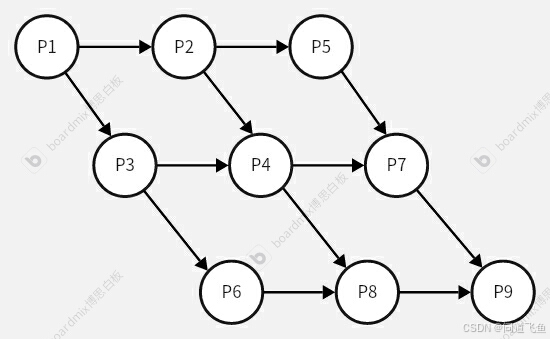

前趋图（Precedence Graph）是一种有向无环图（Directed Acyclic Graph, DAG），它用于表示进程或任务之间的优先级或执行顺序。在操作系统中，前趋图是进程管理的重要组成部分，用于展示进程间的依赖关系，以便于进行进程调度和同步。

前趋图的构成：

• 节点：代表进程或任务。这些进程可能是并发执行的，也可能是串行执行的，具体取决于它们之间的依赖关系。
• 边：表示两个进程之间的依赖关系。如果存在从进程A到进程B的边，则称进程A是进程B的前趋，意味着进程B必须等待进程A完成后才能开始执行。

前趋图的特性：

1. 有向性：边具有方向，反映进程之间的依赖关系是有方向的。
2. 无环性：不包含任何环路的子图，因为环路可能导致死锁。
3. 连通性：任意两个节点都存在一条路径相连，确保可以追踪任意进程间的依赖关系。
4. 多入度和多出度：一个节点可能有多个前趋或多个后继，反映一个进程可能依赖于多个其他进程，或被多个其他进程所依赖。

前趋图的作用：

• 进程调度：操作系统通过前趋图确定哪些进程可以并行执行，哪些需要等待其他进程完成后才能开始。
• 死锁检测：前趋图用于检测死锁。如果存在环路，则可能发生死锁。
• 优先级分配：根据前趋图确定进程的优先级，影响其他进程多的进程应被赋予高优先级。

前趋图的应用示例：

假设有进程A、B、C、D和E，其中：

• A是B和C的前趋；
• B是D的前趋；
• C是E的前趋。
  则前趋图可以表示为：

A --> B --> D
|     |
v     v
C --> E

在这个图中，A可以立即执行，因为它没有前趋。A完成后，B和C可以并行执行。随后，B的完成允许D执行，C的完成允许E执行。

通过前趋图，操作系统可以更高效和公平地管理进程。

前趋图构造

在实际项目中构建一个有效的前趋图，可以按照以下步骤进行：

1. 确定节点和边的定义

• 节点：每个节点代表一个任务、进程或程序段。
• 边：有向边表示任务之间的依赖关系，指示一个任务必须在另一个任务完成后才能开始。

2. 收集依赖关系

• 分析项目中各个任务之间的依赖关系，确定哪些任务是前趋任务。例如，如果任务B依赖于任务A的输出，那么就需要在前趋图中添加一条从A到B的边。

3. 构建前趋图

• 根据收集到的依赖关系，将节点和边连接起来，形成前趋图。这可以通过手动绘制或使用图形工具来完成。

4. 使用合适的工具

• 可以使用一些专业的工具来绘制前趋图，例如 Microsoft Visio、Lucidchart 或 Draw.io。这些工具可以帮助你更清晰地展示任务之间的关系。

5. 优化和检查前趋图

• 完成前趋图后，检查每个节点和边是否准确，确保没有遗漏或错误。可以邀请团队成员进行审核，以确保前趋图的有效性。

6. 应用前趋图

• 在项目管理中，前趋图可以帮助安排任务的执行顺序，优化资源分配，减少风险并增加灵活性。此外，前趋图也有助于加强团队沟通和协作，确保每个成员了解自己的任务及其对整体项目的影响。

通过以上步骤，你可以在实际项目中有效地构建前趋图，从而提高项目管理的效率和效果。

前趋图分析

分析一个前趋图通常涉及以下几个步骤：

1. 理解前趋图的构成：前趋图由节点和有向边组成。节点代表进程、任务或程序段，而有向边表示它们之间的依赖关系，即一个节点（任务或进程）必须在它的前趋节点完成后才能开始。

2. 识别节点和边：在前趋图中，每个节点代表一个独立的任务或进程，而边显示了任务之间的执行顺序。例如，如果任务B必须在任务A完成后才能开始，那么从A到B就有一条有向边。

3. 检查是否存在环：一个有效的前趋图必须是有向无环图（DAG），这意味着不应该存在任何循环。如果存在环，则表示存在无法解决的依赖关系。

4. 进行拓扑排序：拓扑排序是分析前趋图的一种常用方法，它可以帮助确定任务的执行顺序。通过拓扑排序，我们可以识别出哪些任务可以并行执行，哪些任务必须按顺序执行。

5. 分析依赖关系：分析节点之间的依赖关系，确定哪些任务可以并发执行，哪些任务必须按特定顺序执行。这有助于优化资源分配和调度策略。

6. 识别关键路径：在前趋图中，关键路径是从开始到结束的最长路径，它决定了完成整个项目所需的最短时间。关键路径上的任何延迟都会影响到整个项目的完成时间。

7. 使用工具辅助分析：可以使用各种工具来辅助分析前趋图，例如数据库设计工具（如MySQL Workbench、DBDesigner等）可以帮助自动生成前趋图，并提供优化布局的功能，使前趋图更加直观和易于理解。

8. 优化和调整：根据分析结果，可能需要对前趋图进行优化和调整，以提高效率或减少资源浪费。这可能涉及重新安排任务的执行顺序或调整资源分配。

通过这些步骤，可以有效地分析前趋图，并利用这些信息来优化项目管理、调度算法等方面的工作。
