基于X86架构的OS内核设计之杂记（五）

解决前一篇博文所述问题，execve在释放与父进程的页表共享关系时导致内核重启问题（顺便纠正一下前一篇博文的描述，是我的内核出现了重启，并不是bochs重启了）。
先说明一下，内核在启动分页之前，把内核虚拟地址0xC0000000-0xC0800000映射到0x00000000-0x0080000（物理内存前8M），此后内核想要访问内存最前端的8M地址，必须通过页表转换机制。
而我们的进程在execve时，将0-3GB的进程空间全部解除映射，即进程页目录表的前768项清零，如果execve此时访问0-3GB的空间是，必定会产生page fault。
通过仔细的检查了exeve的代码，排除了所有编码错误导致内核态直接访问0-3G空间的疑点，但最后依然还是重启,哎，完全没了脾气，无可奈何，只能用bochs单步调试汇编指令的方法(没有IDE，十二分难受)，艰难地跟踪代码执行，最后把问题定位在用户空间的一条系统调用指令： int 0x80

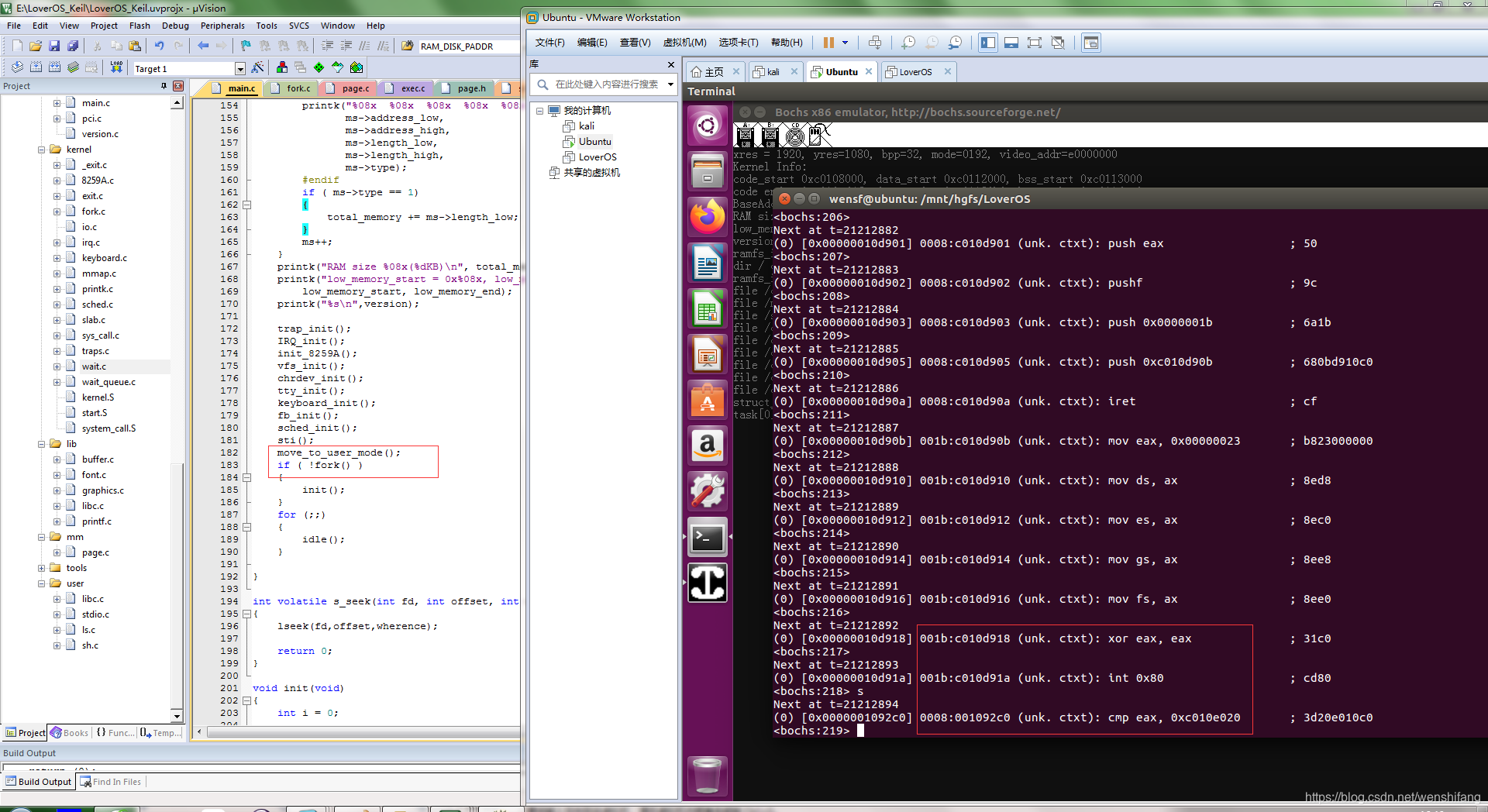

内核通iret指令进入用户态(move_to_user_mode)后，立刻进行一次fork系统调用产生init进程，通过跟踪调试，CPU在fork()调用陷入内核态后，很奇怪的，bochs显示的代码地址居然错误了：

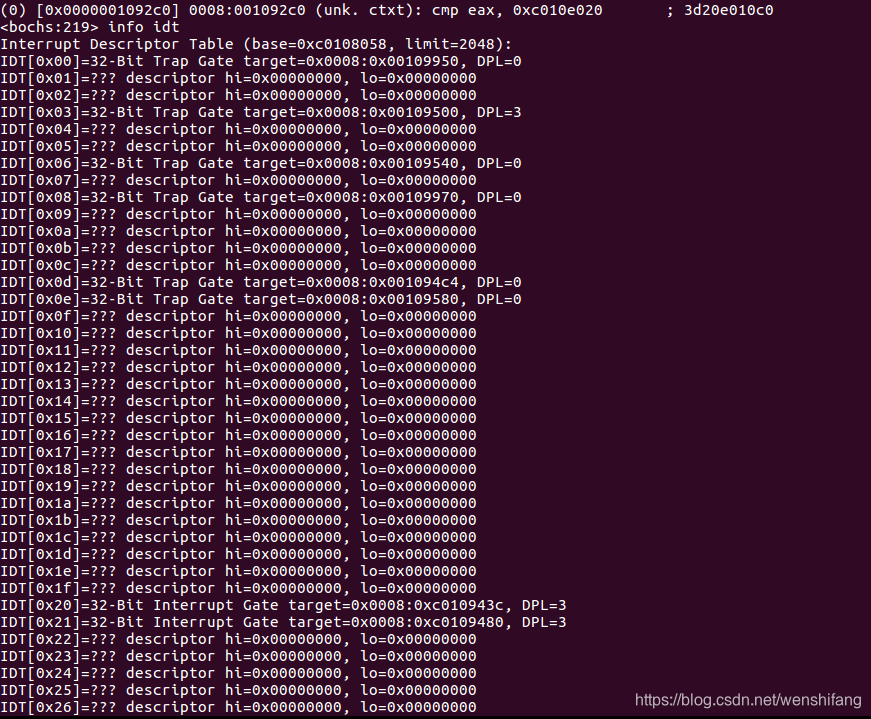

虚拟地址由0x1b:0xc010d91a变为了0x08:0x001092c0，看出来cs段寄存器确实由R3进入了R0，但是虚拟地址居然偏移了0xC0000000，然而init进程与系统第一个进程0同属于内核代码，地址都应该再0xC0000000以上才对，现在变为了0xC0000000，肯定存在问题。 无意中，通过bochs的info idt指令查看了一下CPU的IDT表，这不看不知道，一看吓一跳：

所有已填充的表项，除了第32项，33项的地址是正确的，其他的项(第128项系统调用没有截图)中地址全是错误的，难怪。问题肯定处在这里，找到IDT的初始化，对比Grap Gate和Interrupt Gate初始化的区别（分别是通过三个宏来定义）：

#define set_igate_descriptor(n, _dpl,entry) \
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry)& 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xE);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFFF);\
}while(0)

#define set_trap_descriptor(n, _dpl,entry) \
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry) & 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xF);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFF);\
}while(0)

#define set_system_descriptor(n,_dpl,entry)\
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry) & 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xF);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFF);\
}while(0)

仔细对比这个3个宏定义，发现Grap Gate的entry地址比Interrupt Gate少了最高4bit，导致32位地址最高4位缺失，原本应该是0xC01092c0，结果变成了0x001092c0,。 导致init进程进入内核态后，访问的地址空间全部缺少了0xC0000000这个固定偏移，成为了用户进程空间，且由于init进程在被fork时，页表被mm_copy从task 0完整地复制了一次，用户空间低8M正常映射，所以访问该地址并不会出现问题，而当init进程再fork出子进程，子进程通过execve执行新的镜像时，子进程的用户空间被mm_free释放掉，此时在内核空访问0xC0000000以下的空间时，由于内核缺页，导致一连串的问题出现。 还是手贱的问题。最后修改正确的宏定义如下：

#define set_igate_descriptor(n, _dpl,entry) \
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry)& 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xE);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFFF);\
}while(0)

#define set_trap_descriptor(n, _dpl,entry) \
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry) & 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xF);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFFF);\
}while(0)

#define set_system_descriptor(n,_dpl,entry)\
do{\
	number_set(gate_desc,n,offset1,((unsigned long)(&entry) & 0xFFFF));\
	number_set(gate_desc,n,selector,0x8);\
	number_set(gate_desc,n,res,0x0);\
	number_set(gate_desc,n,attr,0x0);\
	number_set(gate_desc,n,type,0xF);\
	number_set(gate_desc,n,s,0);\
	number_set(gate_desc,n,dpl,_dpl);\
	number_set(gate_desc,n,p,1);\
	number_set(gate_desc,n,offset2,((((unsigned long)(&entry)))>>16) & 0xFFFF);\
}while(0)

总算平静下来了。。。。
