华大HC32F005 Systick问题

在项目中使用了HC32F005这颗IC，遇到一个新版本DDL库的问题，现象是使能了BGR模块后，系统systick中断停止了。

int Adc_init(void)
{
    if (Ok != Sysctrl_SetPeripheralGate(SysctrlPeripheralAdcBgr, TRUE)) // 内建电压模块时钟使能
    {
        return Error;
    }
    Sysctrl_SetPeripheralGate(SysctrlPeripheralGpio, TRUE);    //GPIO 外设时钟使能
    Gpio_SetAnalogMode(BATT_ADC_PORT, BATT_ADC_PIN);

    Adc_Enable();
    Bgr_BgrEnable();

    stc_adc_cfg_t      stcAdcCfg;
    stc_adc_norm_cfg_t stcAdcNormCfg;

    DDL_ZERO_STRUCT(stcAdcCfg);
    DDL_ZERO_STRUCT(stcAdcNormCfg);

    stcAdcCfg.enAdcOpMode = AdcNormalMode;          //单次采样模式
    stcAdcCfg.enAdcClkSel = AdcClkSysTDiv1;         //PCLK
    stcAdcCfg.enAdcSampTimeSel = AdcSampTime4Clk;   //4个采样时钟
    stcAdcCfg.enAdcRefVolSel = RefVolSelInBgr2p5;   //参考电压:内部2.5V(avdd>3V,SPS<=200kHz)  SPS速率 = ADC时钟 / (采样时钟 + 16CLK)
    stcAdcCfg.bAdcInBufEn = FALSE;                  //电压跟随器如果使能，SPS采样速率 <=200K
    stcAdcCfg.u32AdcRegHighThd = 0u;                //比较阈值上门限
    stcAdcCfg.u32AdcRegLowThd = 0u;                 //比较阈值下门限
    stcAdcCfg.enAdcTrig0Sel = AdcTrigDisable;       //ADC转换自动触发设置
    stcAdcCfg.enAdcTrig1Sel = AdcTrigDisable;
    Adc_Init(&stcAdcCfg);

    stcAdcNormCfg.enAdcNormModeCh = AdcExInputCH6;  //通道6 P36
    stcAdcNormCfg.bAdcResultAccEn = FALSE;
    Adc_ConfigNormMode(&stcAdcCfg, &stcAdcNormCfg);

    return 0;
}

通过排除法，定位到了关键代码：

    Bgr_BgrEnable();

由于使用了新版本的DDL库（V1.9.0），对BGR模块的操作封装成了库函数 Bgr_BgrEnable()，代替旧版本(V1.8.0)直接操作寄存器的方式

    M0P_BGR->CR_f.BGR_EN = 0x1u;	//使能内建电压模块
    M0P_BGR->CR_f.TS_EN = 0x0u;

而 Bgr_BgrEnable的实现如下：

void Bgr_BgrEnable(void)
{
    M0P_BGR->CR |= 0x1u;

    delay10us(2);
}

其中M0P_BGR的CR与CR_f成员是联合类型，其中CR_f又使用了位域的方式定义了几个寄存器：

typedef struct
{
    __IO uint32_t BGR_EN                    : 1;
    __IO uint32_t TS_EN                     : 1;
    uint32_t RESERVED2                      :29;
    __IO uint32_t RSV                       : 1;
} stc_bgr_cr_field_t;
typedef struct
{
    union
    {
        __IO uint32_t CR;
        stc_bgr_cr_field_t CR_f;
    };
}M0P_BGR_TypeDef;

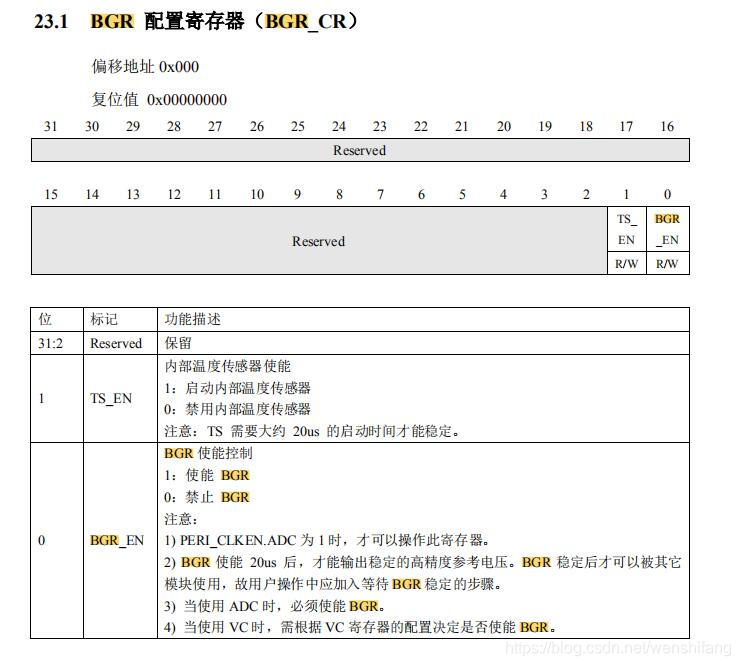

CR的最低位就是CR_f.BGR_EN,这两种赋值方式最终的效果是一致的,对照HC32F005的手册，这个BIT就是使能BGR模块：

看起来没有什么问题，实际debug时，发现执行赋值语句后，两种方式的值都是一致的，但是后续运行的结果就是不一致，给位域结构CR_f赋值的方式系统正常运行，而给CR赋值的方式就是会导致整个MCU systick停止，系统停止了任务调度，真是见鬼了。
但是想想，这个DDL库是从官网下载的，通常情况下应该不会有问题。再次细读datasheet，注意到了一个说法：

同时注意到V1.9.0的DDL库封装的函数中，确实延时了20us，然而原来寄存器操作的方式并没有延时操作，那么可能就是调用延时函数delay10us(2)造成的，虽然内心极度不相信，忐忑地查看了delay10us的实现：

/**
 * \brief   delay10us
 *          delay approximately 10us.
 * \param   [in]  u32Cnt
 * \retval  void
 */
void delay10us(uint32_t u32Cnt)
{
    uint32_t u32end;

    SysTick->LOAD = 0xFFFFFF;
    SysTick->VAL  = 0;
    SysTick->CTRL = SysTick_CTRL_ENABLE_Msk | SysTick_CTRL_CLKSOURCE_Msk;

    while(u32Cnt-- > 0)
    {
        SysTick->VAL = 0;

        u32end = 0x1000000 - SystemCoreClock/100000;
        while(SysTick->VAL > u32end)
        {
            ;
        }
    }

    SysTick->CTRL = (SysTick->CTRL & (~SysTick_CTRL_ENABLE_Msk));
}

好家伙，居然用SysTick定时器来实现延时，LOAD值都被修改了，难怪SysTick失效了，耗费了几个小时居然是这样一个问题。
那么最后修改起来也就简单了，还是采用寄存器赋值的方式，重写延时函数：

	#if 0 // 1.9.0 ddl
    Bgr_BgrEnable();
	#else // 1.8.0 ddl
    M0P_BGR->CR_f.BGR_EN = 0x1u;	//使能内建电压模块
    M0P_BGR->CR_f.TS_EN = 0x0u;
	for( int i = 0; i < 320; i++ ){  // delay 20us 320*(1/16us) = 20us
		__ASM("NOP");
	}
	#endif

因为系统PCLK是16Mhz，每条指令执行时间为1/16us， 需要执行320次才能耗费20us，因此用一个for()来实现，同时由于i++,i<320这些判断也会产生额外的耗时，最后的时间肯定会大于20us，也保证了BGR模块可以正常操作。

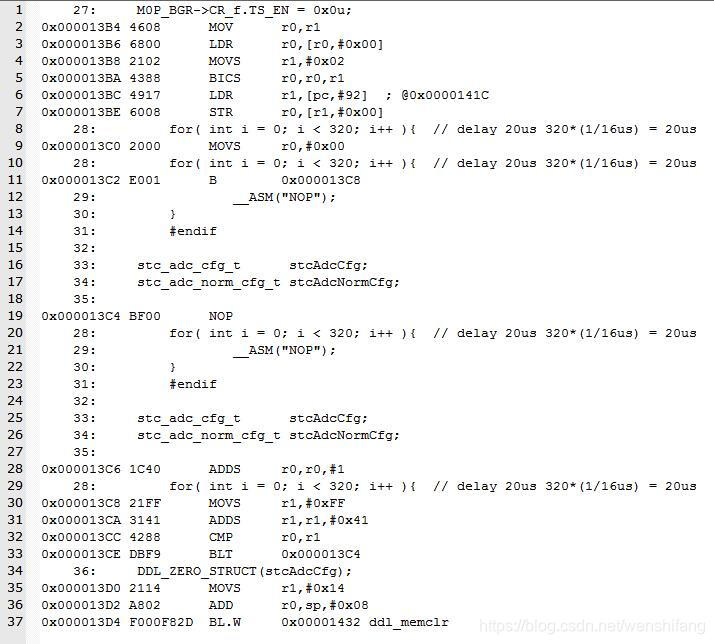

最后为了证明修改后的延时代码是否如分析的那样，看看编译器生成的汇编代码片段：

C语言的for从第9行开始：
1，第 9行，编译器为局部循环控制变量i分配给了寄存器R0，并用MOVS指令初始化为0
2，第11行，B 0x000013c8指令跳转到第30行
3，第30行，31行指令给计算了出了一个数值255+65=320,并赋值给寄存器R1
4，第32行，比较R0和R1的值，即 i<320 ?
5，第33行，BLT 0x000013c4, 若R0小于R1，即 i < 320, 则跳转第19行，否则for()结束,进入后续逻辑代码块
6，第19行，执行我们定义的NOP指令，接着执行第28行，对R0加1，即i++，接着跳转第30行，继续下一轮比较。

逻辑上与C语言是一致的，只不过除了NOP指令，还增加了6条控制指令，这样320次循环执行下来，耗时必定超过了20us，在这里我只需要保证满足20us即可，时间长一点对系统影响不大。
