C/C++里地址对齐理解

本文主要讲述一下C/C++里变量地址的对齐，不仅仅是C/C++，其它语言也是一样。这个是计算机系统要求的。

---

一 为什么要对齐

在硬件设计上，为了提高效率，CPU从RAM里拿数据不是一个字节一个字节去读的，而是一次读取多个字节，例如如8个。如果代码里的变量地址不对齐（不是8的倍数），那么就会降低CPU的效率。

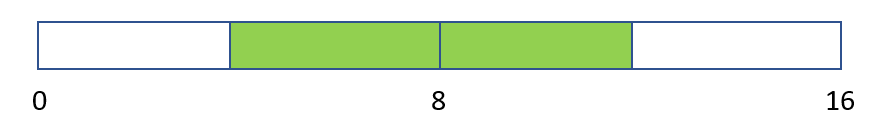

例如一个长整型是8个字节，如果其起始地址不是8的倍数，如下图这样，绿色是长整型数据在ram里的排布，

那么CPU就需要取2次才能拿到这个长整型数据的完整值，第一次从位置0取8个字节，第二次从位置8取8个字节；如果其地址是8的倍数，那么就只需要取一次了。

我们在编写程序时，可能会有大量的变量，如果不对齐，叠加起来就会大幅降低CPU的效率。

---

二 如何保证对齐

编译器在把源码变成汇编代码时，会在代码中放入命令来指示需要的对齐字节数，如下这种，

.align 4

这是一个对齐伪指令，表示要求4字节对齐，也可以改成2，8，16等。这条指令后面的内存变量必须从下一个能被4整除的地址开始分配。如果下一个地址不能被4整除，汇编程序将空出若干个字节，直到下一个地址能被4整除为止。

这样保证了第一个变量的起始地址是按要求对齐的，那么后续的其它变量只要按照一定的对齐策略，那么整体cpu效率就会得到提高。

---

三 结构体对齐

假设要求是4字节对齐，对齐策略是：

• 对于第一个元素，不用关心其对齐，直接放在起始地址位。
• 对于后面每一个元素，将该元素长度和要求的对齐字节数进行比较，按照小一点的那个数字进行对齐。
• 根据上一个策略，每个元素都有一个实际对齐字节数，这样会有一个最大实际对齐字节数，结构体的整体大小是这个最大值的整数倍。

例子1

假设struct A定义如下，

struct A
{
    int d1;
    char d2;
    int d3;
};

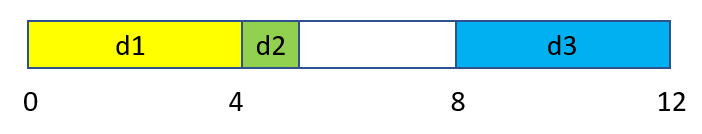

那么就会按照如下方式排布，白色部分为编译器插入的3字节间隙

背后原理：

1. d1，长度为4，直接放置
2. d2，长度为1，对齐字节数是4，所以按照1字节对齐，那么d2就放在位置4处
3. d3，长度为4，对齐字节数是4，两者相等就按照4对齐，位置4后面满足4对齐的只有位置8了（5，6，7都不能被4整除），所以d3的起始地址在位置8

这样这个结构体的实际长度是12个字节（4的3倍，4是实际最大对齐字节数），d2后面会多出3个padding字节，这是通过牺牲一定的空间来实现对齐，提高效率。

例子2

假设结构体的定义如下，char型元素放在最后，

struct A
{
    int d1;
    int d2;
    char d3;
};

那么d3后面还需要补充3个padding字节吗？因为d3的起始地址已经是4字节对齐的。答案是需要，因为对齐策略要求结构体整体大小是最大实际对齐数的整数倍。

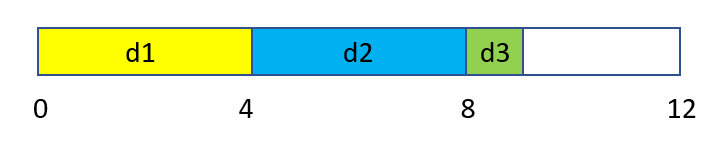

所以这个结构体内存分布如下，仍然占12个字节（4的3倍，4是实际最大对齐字节数），白色部分为编译器插入的3字节间隙

例子3

假设结构体的定义如下，

struct A
{
    int d1;
    char d2;
    char d3;
    int d4;
};

其分布如下，白色部分为编译器插入的2字节间隙

按照之前说的对齐策略，分析如下，

1. d1，长度为4，直接放置
2. d2，长度为1，对齐字节数是4，两者相等就按照1对齐，d2放置在位置4
3. d3，长度为1，对齐字节数是4，两者相等就按照4对齐，d2放置在位置5

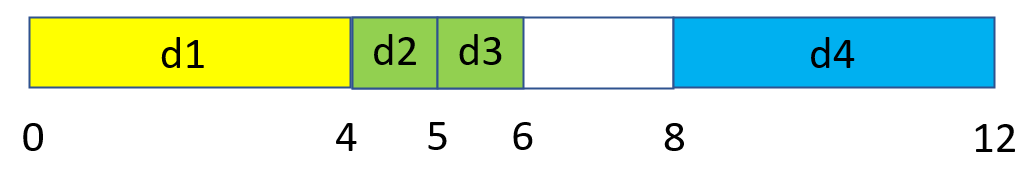

4. d4，长度为4，对齐字节数是4，两者相等就按照4对齐，位置5后面满足4对齐的只有位置8了，所以d4的起始地址在位置8

同理，如果结构体定义如下，

struct A
{
    int d1;
    char d2;
    short d3;
    int d4;
};

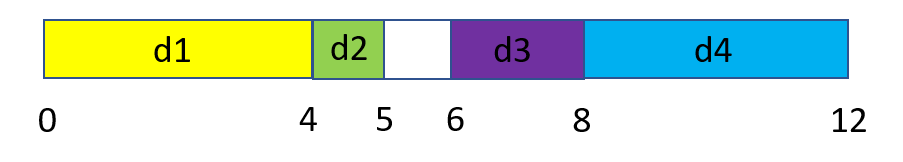

那么其分布如下，白色部分为编译器插入的1字节间隙

例子4

假设结构体的定义如下，

struct A
{
	char d1;
	char d2;
	char d3;
};

这个结构体的有效字节数是3，那么定义一个结构体数组，

struct A aa[3];

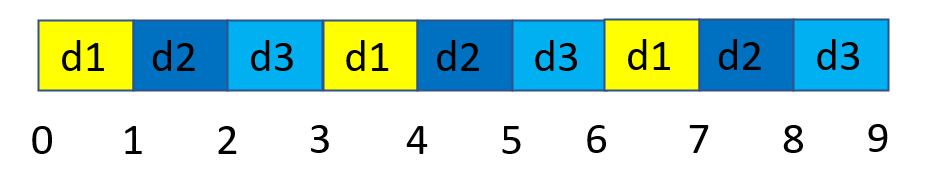

那么这个数组是如何分布的呢？如下，

分析：

• 整体大小也是3字节，无需插入间隙

可以看出如果这种排布的结构体，会降低CPU效率(读取第2个元素需要读取2次)，所以一般会补充一个间隙，如下，

struct A
{
	char d1;
	char d2;
	char d3;
	char padding;
};

小结

这里再来聊一下这个结构体内部元素的对齐策略，为什么实际对齐字节数是自身大小和要求对齐字节数2者的较小者？
这里以char类型举例，1字节小于要求的4字节对齐，那么这个元素肯定一次就可以读取完，如果后面的也还是char，那么把这2个元素在内存上挨在一起，然后也可以一次读完，依然提高了效率；如果一个元素后面填上3字节间隙，那么这2个元素就要占8个字节，而且还要读取2次，既浪费空间也浪费时间。
