外网业务访问故障，ping时通时断，显示有请求超时time out处理过程

类似问题参考：

ip地址冲突导致ping时通时断显示超时问题处理过程_wj31932的博客-CSDN博客

无法上网故障排查过程及复现过程系ip冲突造成_wj31932的博客-CSDN博客_arp获取不到网关mac地址

  一天，同事在群里反馈，外网访问困难，无法打开北京总部的oa系统，让排查一下。

      看到问题以为到北京的vpn断了，登录路由器看一下出局的线路情况，发现路由器地址很难登录。打开客户端，半天没反应。

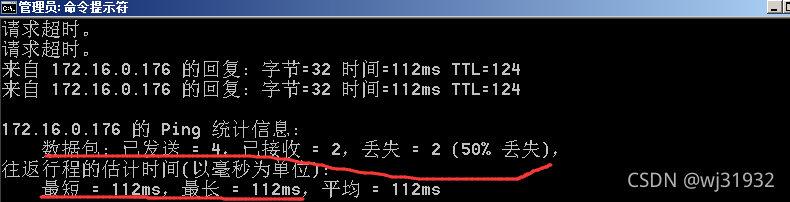

      ping一下北京oa地址，显示有time out后面有导通显示。如下：

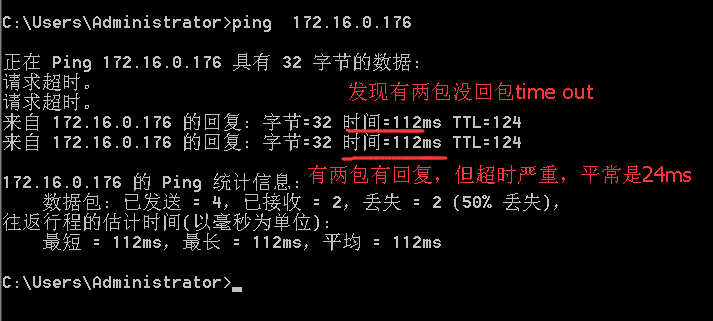

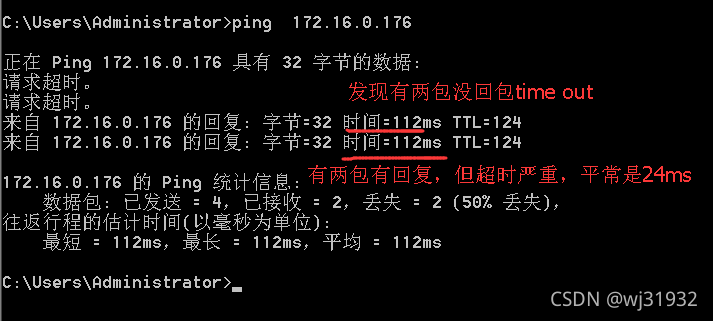

   发现有time out现象，而且两包回的延时较大。正常时的ping是这样的：

 总之，ping有时通，有时断。可能的原因：

1、前向源ip广播域或者后向目的ip广播域环境有设备冒充网关，导致有时ping的request发给错误的mac地址，而不是正确的网关设备，目的ip没有收到request而没有回reply，源设备等待超时。还有可能是源ip或目的ip设备的路由指向问题，比如双默认路由，也可能造成ping的部分request或reply去了另一个mac地址，而终结在这个设备上造成丢包。

2、目的ip环境存在ip冲突，目的网关把部分request消息发给错误的mac地址，导致真正的目的ip没有收到，而没有回reply，源设备等待超时。

3、源ip设备环境中存在ip冲突，导致网关把部分ping的reply消息发给错误的mac地址，源ip等待超时。
4、经过的中间节点网络拥塞或者目的设备处理能力拥塞，导致丢失部分前向request或者后向reply消息，或者目的设备未响应request消息，导致源设备等待超时。


 ping出现稳定time out的可能性原因：

1、防火墙拦截的ping的request消息，导致高层无法收到，所以不回ping的reply消息。

 2、跨网段环境中存在ip冲突或一设备多网卡，接在同一交换机下，回答了访问的arp请求，把错误的mac给了源主机，导致网关把ping的request消息发给其他mac地址。

3、也与目的主机的路由相关，没有回程路由，如同网段可能掩码错误，没有配置网关的话。

4、回程路由指向其他ip地址，导致源ip没有收到ping的reply消息。

5、ping消息的入接口和回程出接口不是设备的同一接口等等原因造成。
6、环境中传输有问题，误码过高或者带宽被占用，导致节点压包，丢包。

    考虑内网访问路由器都很难登录，判断问题应该出在路由器和核心交换机的接口间。

      如图：根据以往故障经验，可能是测试环境中有打流之类的操作，路由错误，送到核心交换机转发给路由器了。测试仪打流，正常时，不会发出到核心交换机。

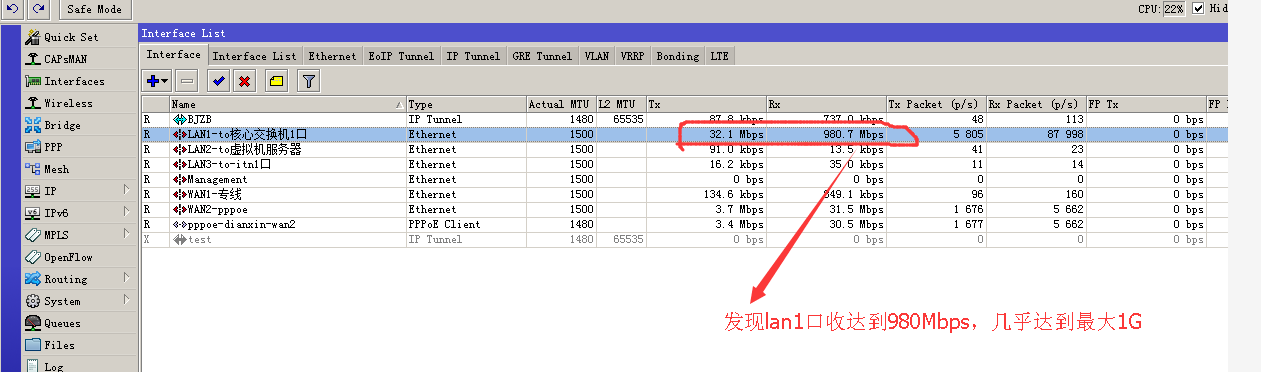

     登录交换机，登录很慢，登上后查看路由器和交换机的lan1口情况：

      想去看一下是具体哪些访问的ip导致带宽被占，但路由器客户端自动退出，估计是心跳收不到，自动断开了。

     看路由器的处理wan2-pppoe流量不大，判断是这个占带宽的包被防火墙拦截了，drop掉了。

      结合以往经验，群里询问是否有用测试仪打流的，是否路由设置不对，导致打流送出到路由器了？有同事说他们在打流，让停一下检查一下路由？

     一会反馈目的方服务器关机了，没有落地路由，导致网络节点送到默认路由走到出口路由器去了，已经停掉打流。这是登录路由器，很快登录上去，查看lan1口流量：

    流量明显回落，ping总部oa也正常了。网络恢复。

问题分析：

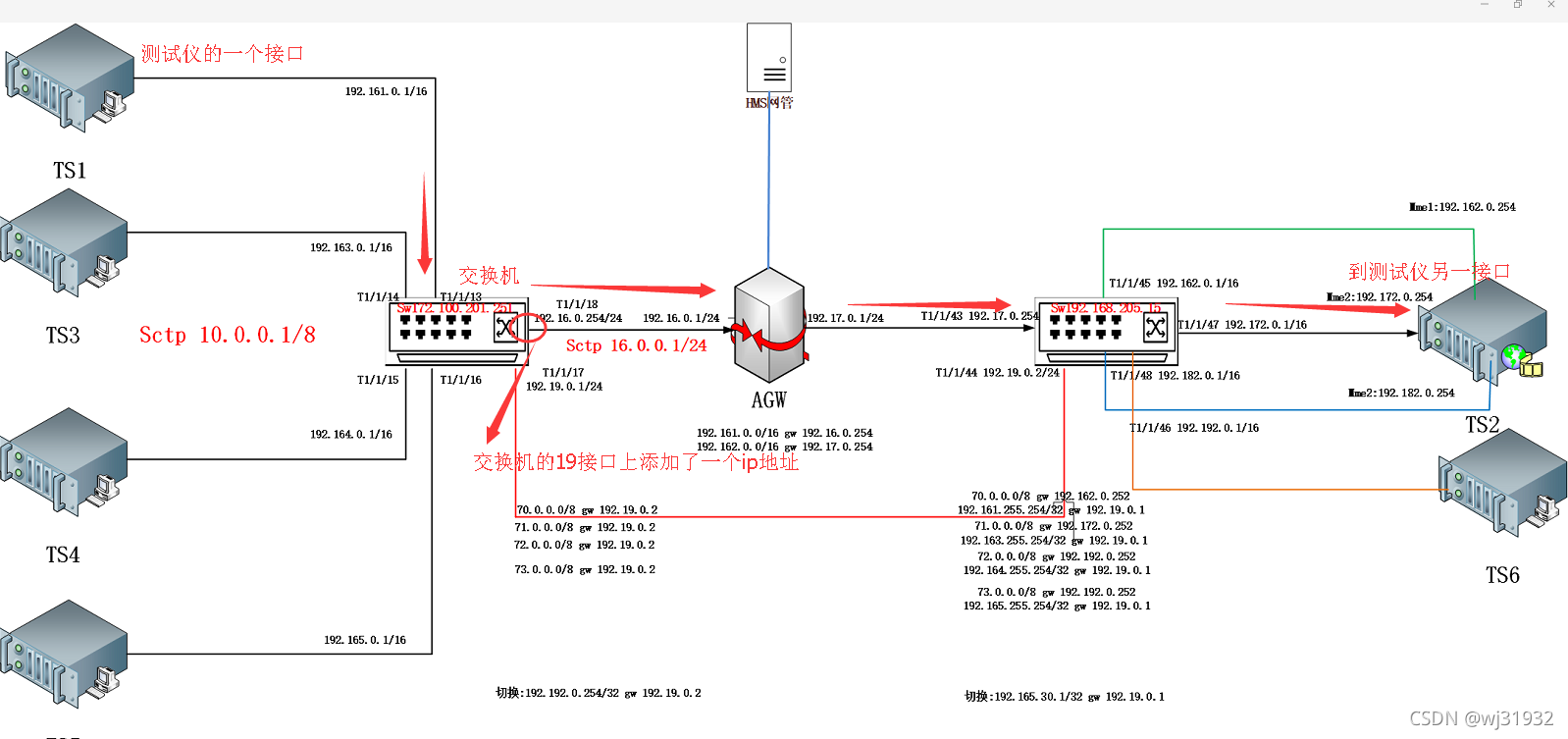

询问他的打流组网流程，大概如下图：用测试仪的一个接口想给agw打流，agw转换后发给测试仪的另一接口。打流的目的ip是agw设备的一个ip地址，agw和交换机的一个接口19用10G光纤直连。

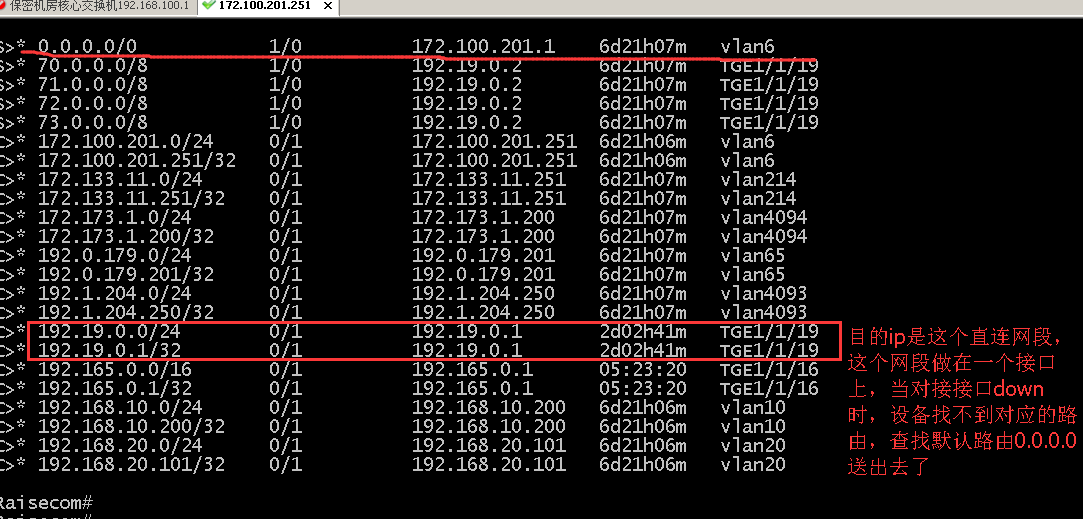

  图中是 示意图，他打流的目的在agw上，ip是192.19.0.0/24网段的，这个ip是做在圈中交换机的19接口上上直连路由发出，当图中agw关机时，对应的圈中的接口19是down的，对应直连路由没有了，所以打流就从默认路由出去了。如下图路由关系：

正常时，三层交换机的路由关系：



       因为交换机的接口19添加了有一个ip地址，直连agw，正常时，目的ip通过这个ip生成的直连路由发给agw设备， 当agw关机时，19接口down，导致直连路由消失，交换机把打流包送到默认路由的上级交换机，依次转发到路由器。上级交换机的路由。

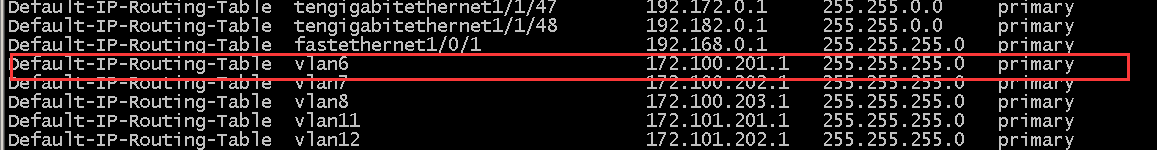

  核心交换机的路由如下：

结论：接口down导致直连路由消失，若是svi生成的直连路由，只要有一个接口，无论是access还是trunk只要使用了这个vlan，直连路由都不会down，这时，三层交换机回给源ip发destination

host unreachable的icmp消息，终止这个打流消息的继续转发。

     带宽被抢占，导致正常访问的包，无法发出，积压丢包，延时被发出，导致回包延时。
