USB转双串口-根据功能绑定串口

简介

使用CP2102N芯片的USB转双串口电路板，插入到linux系统后，会自动识别到ttyUSB0和ttyUSB1两个设备文件，在/dev/文件夹下。
通常情况下，系统不能保证这两个设备文件是永远不变的。因此需要方法，根据功能绑定固定的串口，无论ttyUSB0或ttyUSB1如何改变，都能找到正确的串口去实现相应的功能。

通过by-path软连接绑定功能口

ll /dev/serial/by-path

由于 USB 转串口设备，每个小板的序列号都不相同，因此前面利用/dev/serial/by-id的方法并不能有效的绑定管理口与打印口。

通过查询资料，我们还有一个方法可以绑定管理口与打印口。

即利用/dev/serial/by-path中的软连接，直接打开操作串口。

/dev/serial/by-path中的软连接，是根据串口的物理总线拓补结构生成的。原则上，主板不变，插口不变，软连接就不会改变。

软连接组成： pci总线中的位置-usb总线中的位置-端口号 三部分组成。

C语言使用方法：
直接
open(“/dev/serial/by-path/软连接1”) 或
open(“/dev/serial/by-path/软连接2”)
替换掉
open(“/dev/ttyUSB0”) 或
open(“/dev/ttyUSB1”)
打开串口，其余不变。

由于目前ttyUSB0 和 ttyUSB1是正确的，所以替换后，以后就算ttyUSB0和ttyUSB1变换成任何设备名称，只要串口的物理拓补路径不变，则软连接就应该保持不变。

通过by-id软连接绑定功能口

USB转双串口，会在linux的/dev/serial/by-id下生成2个软连接，如下图：

ll /dev/serial/by-id

格式为： 软连接名称 -> 目标名称。

注意：2个软连接名称中分别包含了
c09dd83b8b37ec11ae4a4b2bb659684c d639c11b7f37ec119638492bb659684c
序列号。
这2个序列号是不变的。

所以，可以通过匹配包含这2个序列号的软连接的方式，逆向找到对应的ttyUSBx设备，x为任意值，随便怎么变都可以。

例子：
假设包含c09dd83b8b37ec11ae4a4b2bb659684c的软连接对应的ttyUSB设备是管理口，则shell指令如下：

mgr_comm=`find /dev/serial/by-id -name *c09dd83b8b37ec11ae4a4b2bb659684c* | xargs readlink -f`

假设包含d639c11b7f37ec119638492bb659684c的软连接对应的ttyUSB设备是管理口，则shell指令如下：

prt_comm=`find /dev/serial/by-id -name *d639c11b7f37ec119638492bb659684c* | xargs readlink -f`

上面2个命令中的序列号互换后，相应的管理口和打印口也互换了。

以上为直接用shell的方式确认管理口和打印口。

如果用C语言实现，实现方法可以是：

1. 直接popen调用上面的shell指令，分析返回结果到底是那个COMM口就行了（注意容错）。
2. 调用C语言api, 先查找/dev/serial/by-id下的包含指定序列号的软连接，然后根据软连接找到对应的设备文件。

进一步绑定物理口

由于测试过程中，发现通过by-path板顶，pci总线拓补那部分在不同的机器上不一样，是可以变动的。
后来我查询了下资料，没查到变动的具体原因。

但是，我查到usb总线部分的拓补大概率是不变的。

而且可以简化操作。即利用udev rules文件，把USB总线拓补绑定到别名。

具体步骤如下：

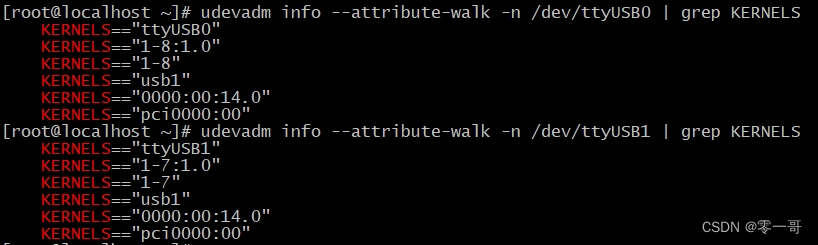

分别用udevadm命令搜寻KERNELS，命令如下图：

注意第二行，“1-7:1.0” 和 “1-8:1.0”， 这个就是这个设备的总线拓补。

创建udev的rules文件，内容如下：

分别根据2个物理拓补，创建2个别名，ttyK1和ttyK2, 你们可以随便命名，如ttyPRT, ttyMGR等。

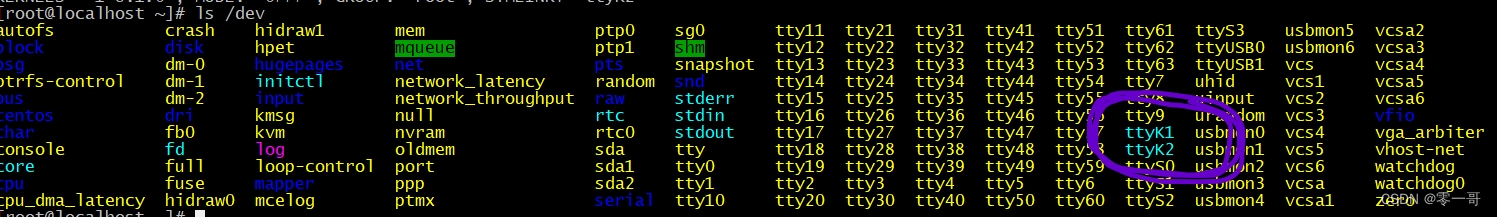

重启机器后，查看/dev目录，会多出/dev/ttyK1和/dev/ttyK2 2个串口文件。
如下图：

这回串口会不会乱串呢，还需要验证。

完
！
