LabVIEW调用Matlab函数方法总结

在 LabVIEW与Matlab混合编程进行图像处理(附带颜色栏Colorbar)的基础上做个简化版，只进行函数调用，不进行图像处理等。

方法分类

• 生成dll方法

方法一：Matlab脚本节点

方法二：Coder/deploytool+VS编译，生成dll

方法三：COM/ActiveX方法，生成dll

方法四：.Net方法

• dll的调用方式

方法一：使用CLF对dll文件进行直接调用

方法二：使用共享库向导封装dll文件

Matlab脚本节点方法

这个就不介绍了，输入matlab代码即可。但是需要安装matlab环境。

Coder+VS方法

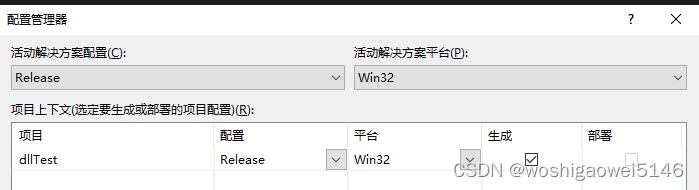

为了防止出错，统一用了32位的软件；

• 环境：

labview 2018（32位）
matlab2015（32位）
VS2013

• 生成dll

这里测试一个6输入6输出的matlab函数。

命令行中输入"coder",选择function函数；

这里的数据类型要和函数统一；

下一步，编写一个调用待测函数的函数，写入输入参数。导入。

生成c文件。

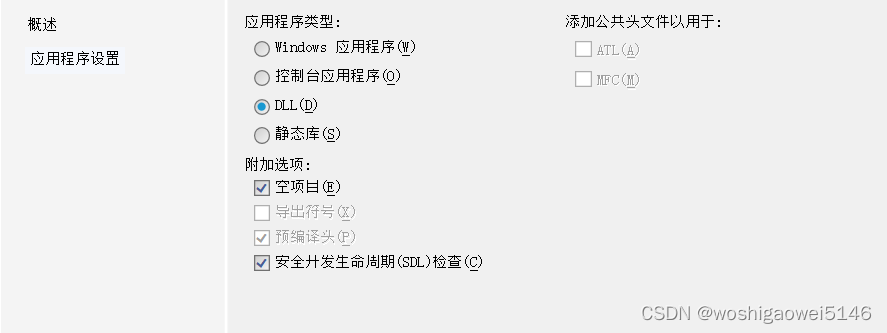

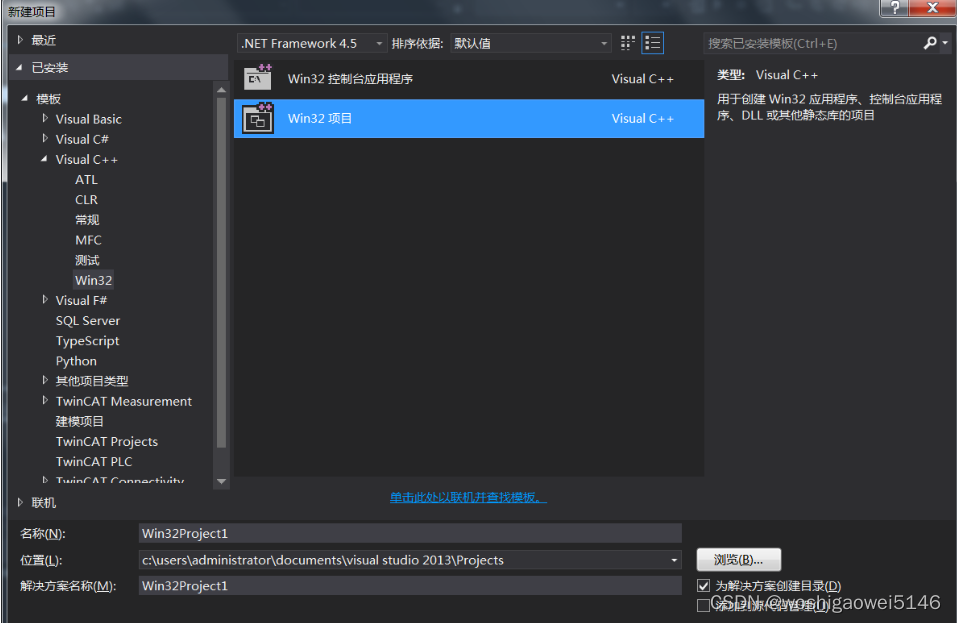

打开vs2013，创建一个新的项目

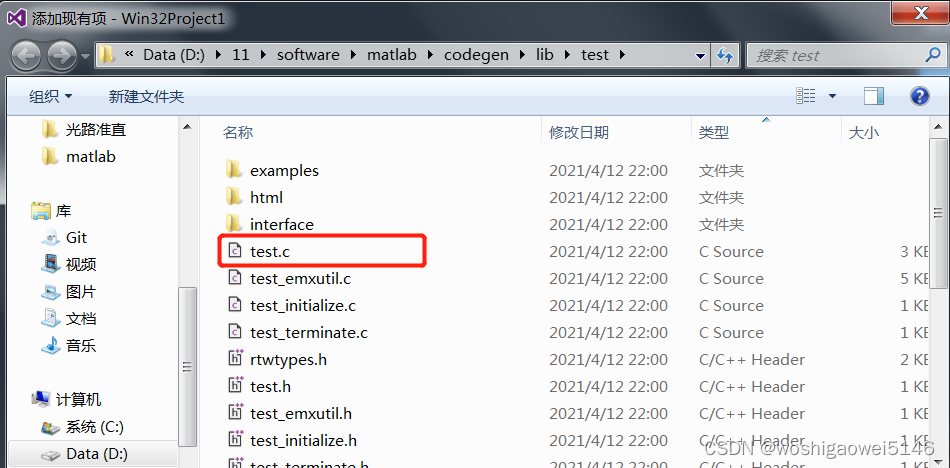

添加刚才生成的.c文件：

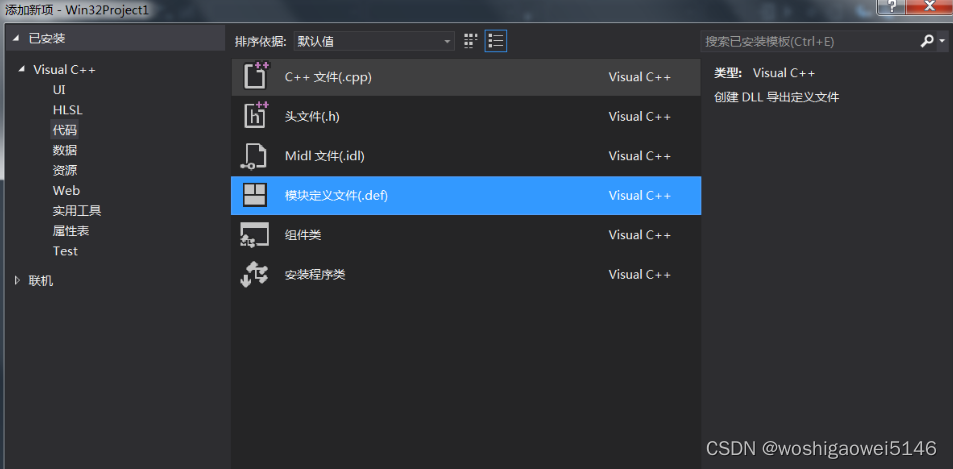

创建一个新的模块定义文件

第一行双引号内的内容可以随意
第二行EXPORTS
第三行为输出的函数名（要统一）

LIBRARY "testvs"

EXPORTS

test

点击生成解决方案，则DLL已生成;

- 调用dll
将VS生成的dll和lib，coder生成的.h复制到路径中：

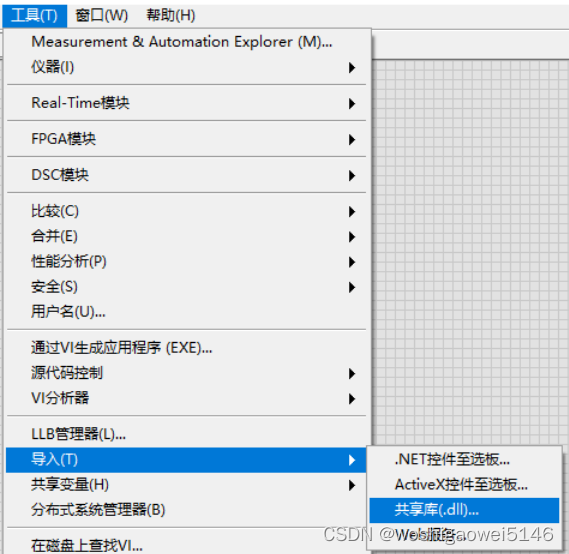

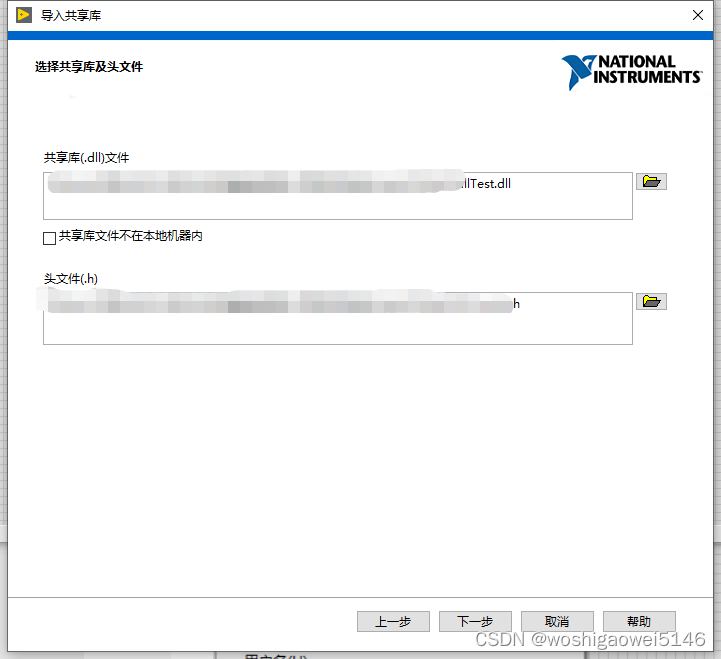

导入dll和.h

选择生成路径：

这里输入输出参数，不要修改（除非最后不能用）

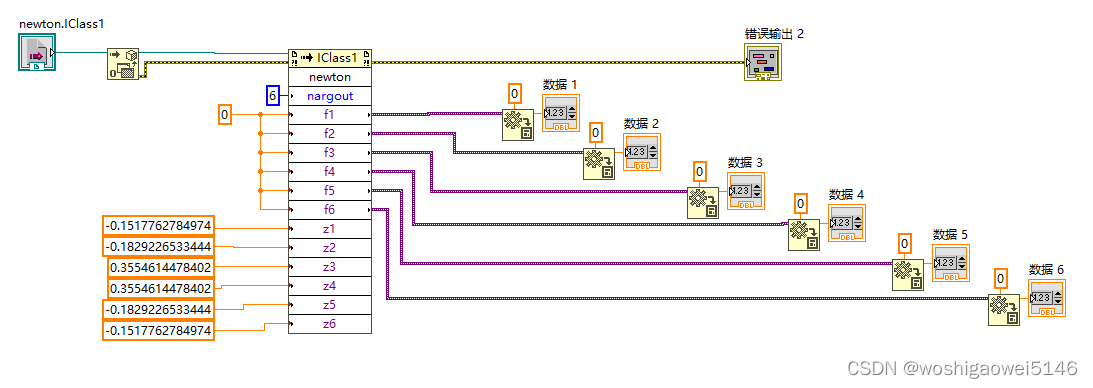

生成VI之后，调用即可测试：

.Net方法

参考下面两篇文章即可，写的很详细。

注意几点：

1. 使用*Native.dll而不是**.dll，因为**.dll使用M数组数据类型，而这种数据类型在LabVIEW中不支持。
2. 输出参数的数据类型选择为二维数组；输入参数的数据类型选择为一维数组（对应matlab中的数字）
3. Labview和Matlab的位数要一致

Integrating Compiled MATLAB Functions with LabVIEW with a .NET Assembly Approach
Generate .NET Assembly and Build .NET Application

COM/ActiveX方法

参考：LabVIEW调用MatLab程序进行混合编程的实用方法
注意：Labview和Matlab的位数要一致。可能会生成几个dll，选择一个能用的（打开后会有提示）。

故障问题解决

• 错误1097
  共享库生成后自动生成的输入输出参数，不要修改，保持默认，即可消除。

• error LNK2019: 无法解析的外部符号
  将所有用到的.c文件都引入。

调用带有符号运算的方法

在matlab函数中带有syms时，用Coder、.NET、COM都会报一个错误：
未定义与 ‘char’ 类型的输入参数相对应的函数 ‘syms’。

原因在官网说的已经很清楚了，syms不支持外部调用：

https://ww2.mathworks.cn/products/compiler/compiler_support.html

所以只能用第一种笨办法：Matlab脚本节点方法，需要安装matlab环境。但是可以算出来。暂时想到这一个办法，如果有其他办法，欢迎告知。

调用其他函数时，添加addpath(Fpath);并把Fpath的输入路径中，添加需要调用的函数，这样就可以直接调用了：

参考：

https://blog.csdn.net/wo_apple_2008/article/details/129337681
