AWG线号科普

1.我们使用电线的时候，经常可以看到AWG#20这样的表述，这其实是美国标准，全名叫AWG（American wire gauge）美国线规，由于历史原因，为了统一标准，美国于1857定制了这套标准沿用至今。

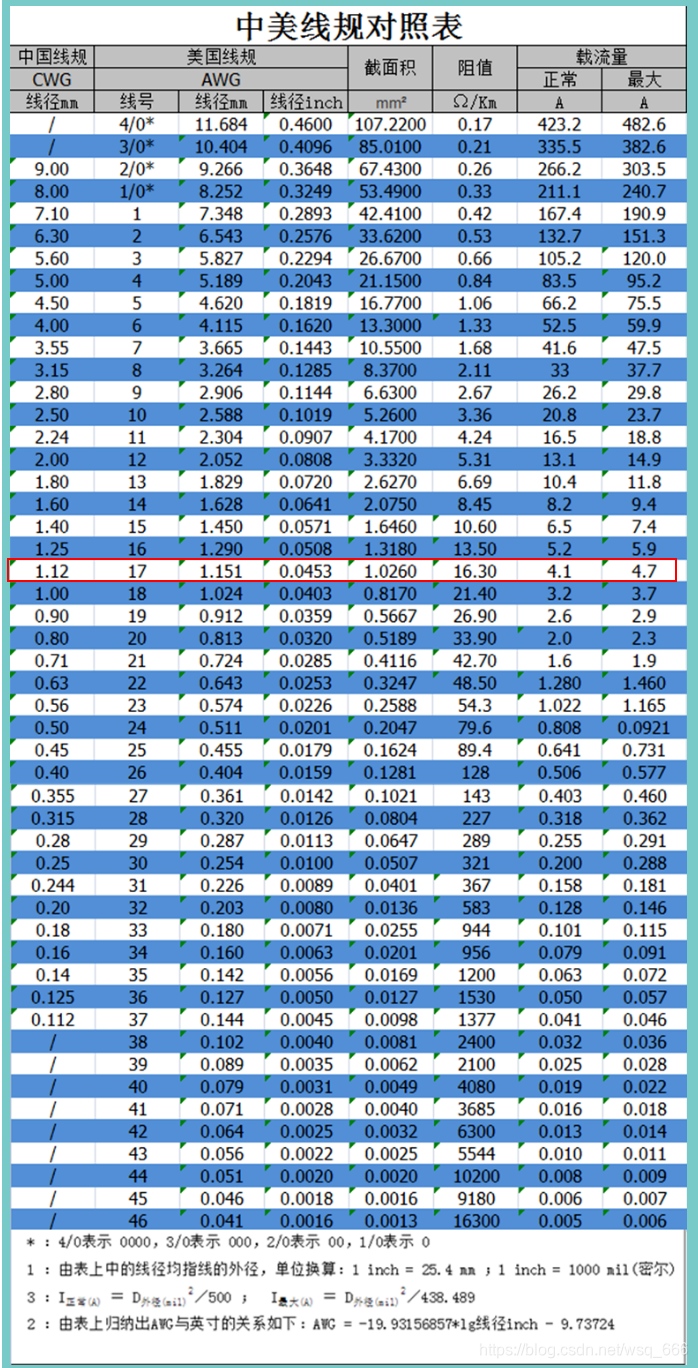

2.下图为中美线材对照表，可以参照这个进行选型和设计

3.电工经常会说1平方电线、1.5平方电线等等。这里的1平方电线指的就是横截面积是1平方毫米的电线，按照面积=半径²×3.14 来推算，那么1平方线=1.13mm左右，差不多是上图的AWG#17。我们可以看到载流量在4.1A-4.7A左右，一般都会留有余量，但设计的时候可以当作参考。
