统计autocad中“摄像机”图标数量的办法

统计autocad中“摄像机”图标数量的办法：

在工程项目中设计统计图纸中设备数量的数量，如何解决查询图纸中指定的“图标”的数量是个重要的办法；

1.办法：

如何快速统计相同图形元素的数量，例如监控中相机的数量选中要统计的图形；

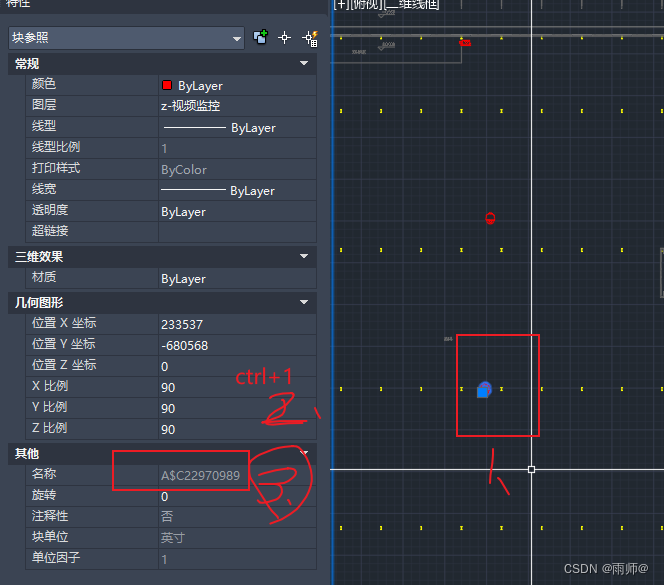

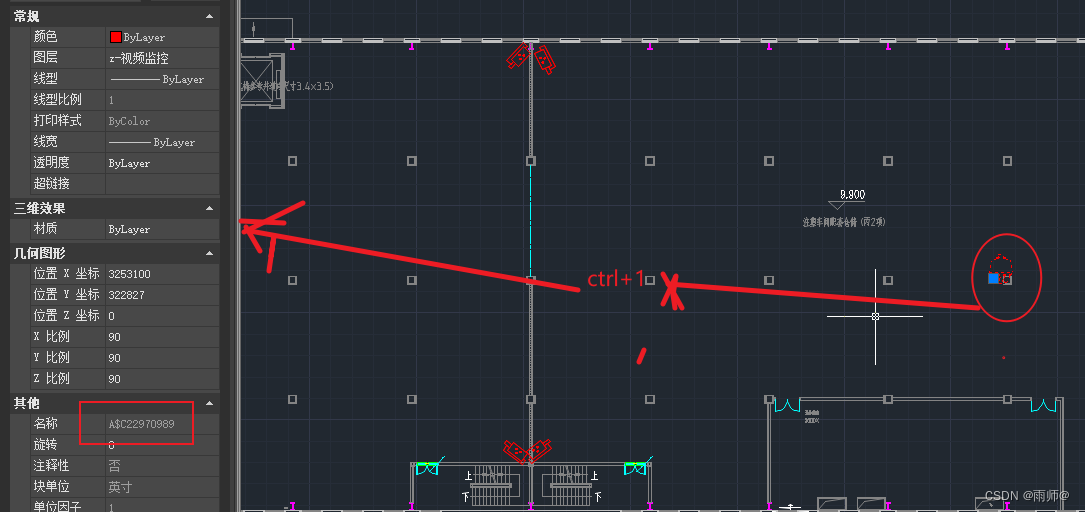

1.1首先选择图形，然后ctrl+1  （调出cad中的特性），关注这个图标的名称

【备注，我的cad中的图标都是使用的一个，每个地方需要图标我就是复制过去，旋转角度，总而言之都是一个图标】

获取其中摄像机名字为“A$C22970989  ”

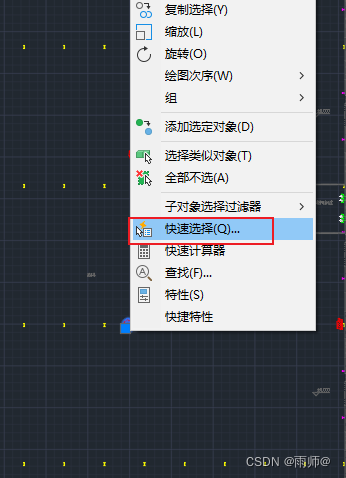

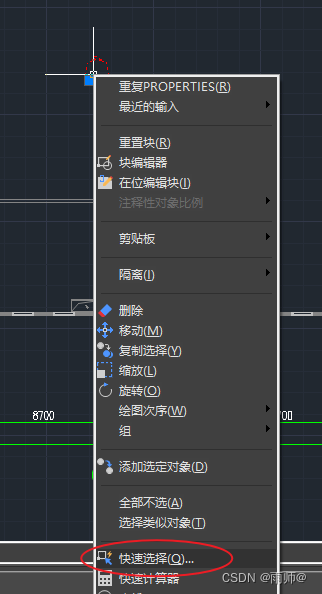

1.2，在摄像机图标上单击右键，调出右键菜单,快速选择

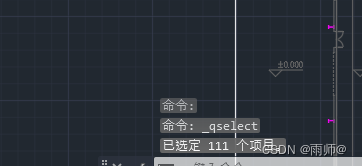

1.3确定后，命令行那里有显示数量

---

---

2.我们都是知道一个图纸中包好多个楼层图纸内容，上面的办法可以读取当前图纸中所有的内容，如果我只希望读取指定图框内容的“摄像机设备图标数量”是多少的？

办法跟上面的大体相同，只有一点点不同

2.1选中“球形摄像机”图标，ctrl+1，看到摄像的名称数值【‘A$C22970989 ’】,这个数值很重要，后期查询的关键

2.2在摄像头图标上右键选择“快速选择”，出现操作的端口

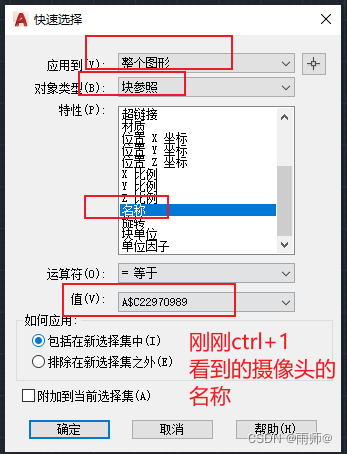

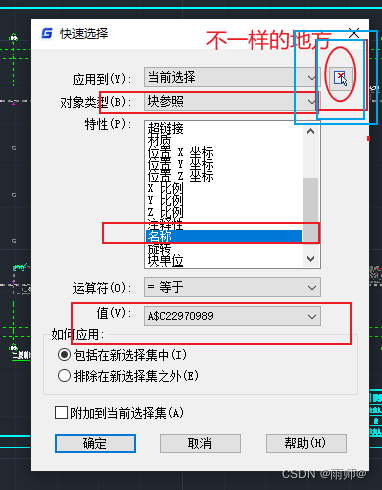

2.3设置“快速选择的段端口即可”【前面的步骤与之前的一样】下面的设置稍微不一样！



不一样的地方就是“蓝色、红色的区域”，这个地方‘点击’后可以选择图纸的范围，你选择你的那个图纸即可，就是可以统计你选择图纸内容的设备的数量。

显示结果：

---

3.优化办法：

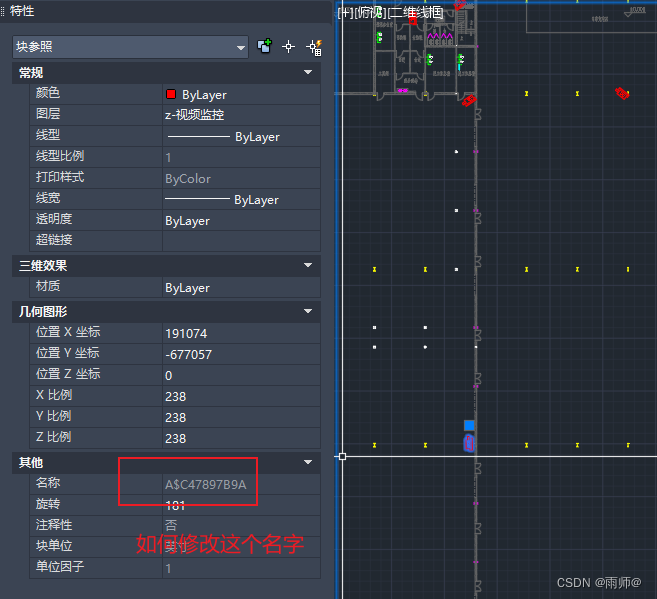

1.上面的名称太难记忆了，如何修改一个简单的名字呢

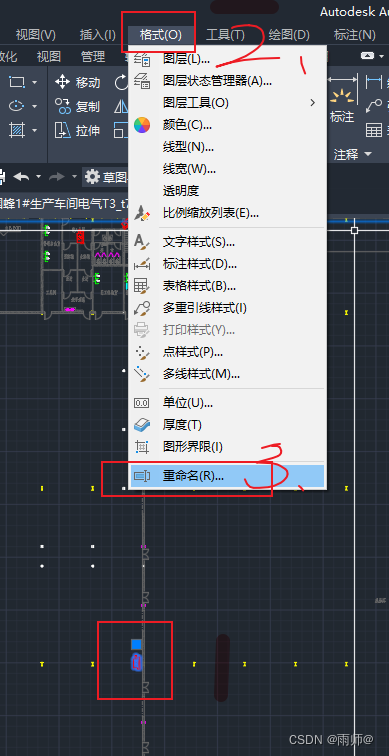

 2.修改办法：

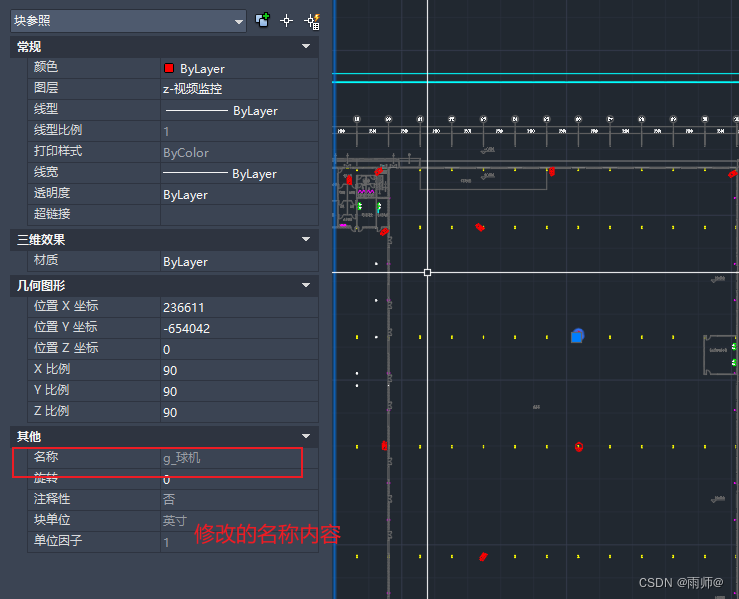

3.修改后的名字

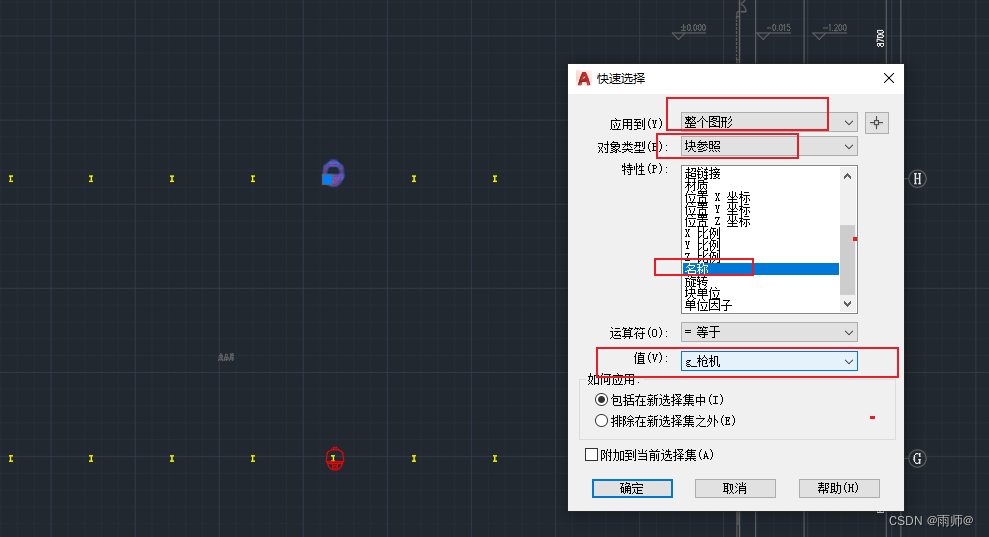

4.查询设备数量

 5.查询的数量



4.国产浩辰cad的统计的快捷方式

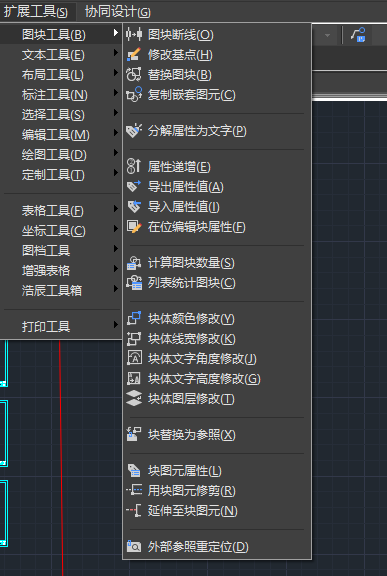

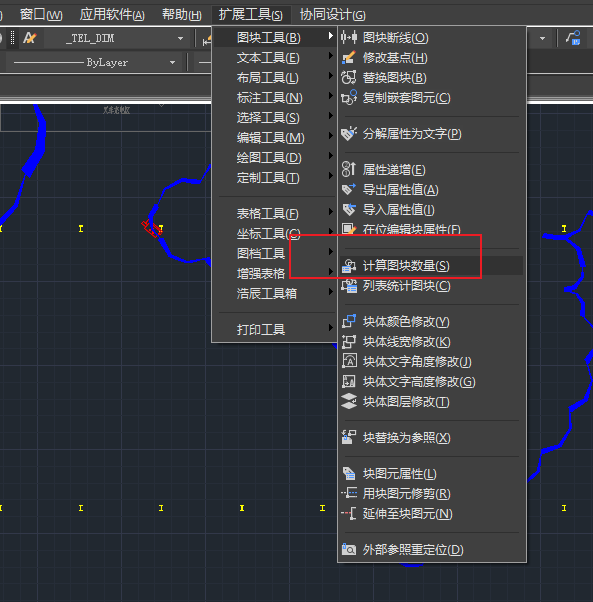

4.1统计位置；在浩辰CAD的菜单栏中，点选「扩展工具」—「图块工具」—「计算图块数量」选项，

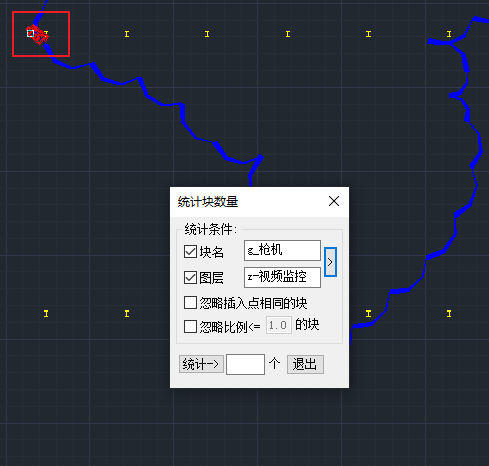

 4.2使用办法





 点完“统计”让你统计图纸的范围，你可以选择这个图纸也可以选择一个图框

 在按下 “空格”或者“回车”，就是出现统计页面

5.浩辰cad的扩展工具，其它持续关注学习吧
