ESP8266程序下载

知识点

ESP-12F模组的外部 Flash == 4MB == 4096KB == 32Mbit
4MB Flash == 0x000 000 ~ 0x3FF FFF
扇区编号:0x000 ~ 0x3FF

在这里插入图片描述

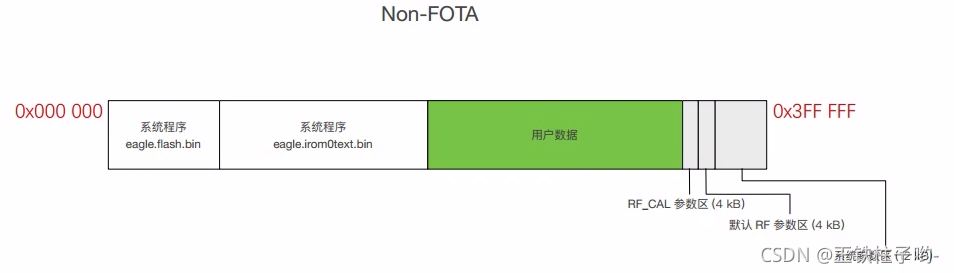

外部Flash布局(Non-FOTA)

文件名文件作用
【eagle.flash.bin】系统程序存放运行系统必要的固件
【eagle.irom0.text.bin】系统程序存放用户编写的程序
【 用户数据】存放用户的参数/数据
【 RF_CAL参数】存放系统自动保存校准后的RF参数
【默认RF参数】存放默认的RF参数信息(将【esp_int_data_default.bin】下载至该区
【 系统参数】存放系统参数信息(将【blank.bin】下载至该区

Non-FOTA固件的下载地址

BIN4096 Flash容量对应的下载地址
blank.bin0x3FB 000
esp_init_data_default.bin0x3FC 000
blank.bin0x3FE 000
eagle.flash.bin0x00 000
eagle.irom0text.bin0x10 000(可更改,但不推荐)

模式引脚对应表

模式引脚
程序运行模式GPIO0 = 1、GPIO2 = 1、GPIO5 = 0
串口下载模式GPIO0 = 0、GPIO2 = 1、GPIO5 = 0

步骤

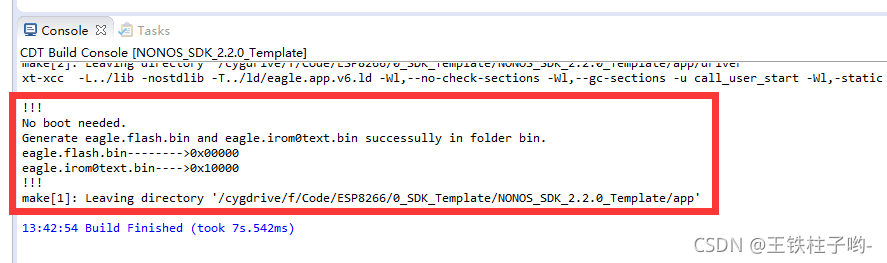

编译程序
在这里插入图片描述

打开双击 ESP_DOWNLOAD_TOOL.exe 打开 Flash 下载工具
在这里插入图片描述

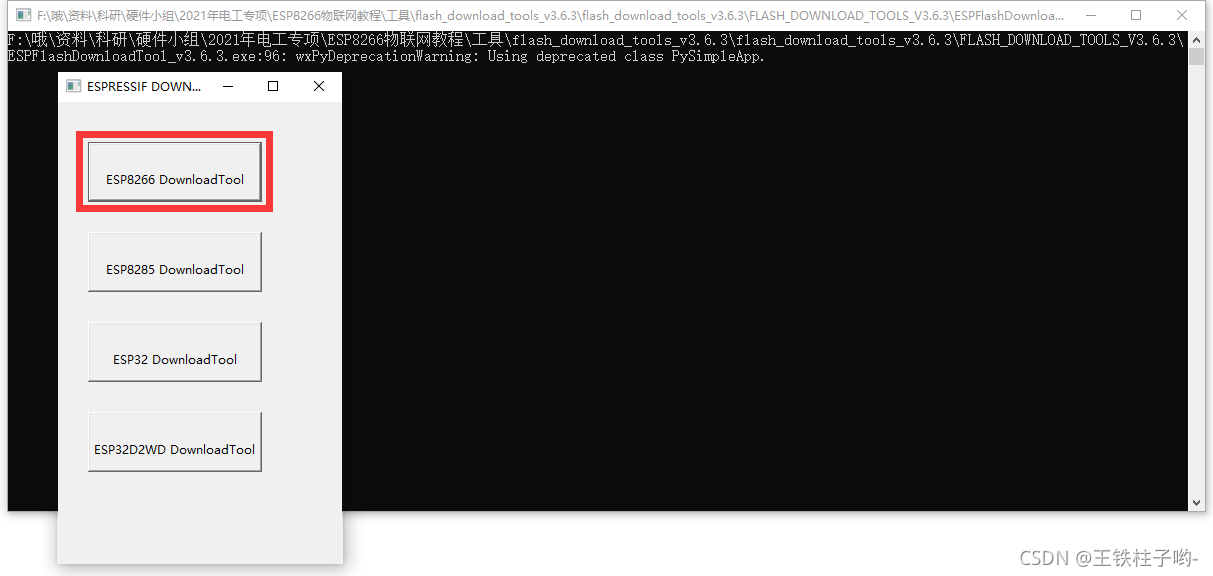

选择 ESP8266 DownloadTool 进入
在这里插入图片描述

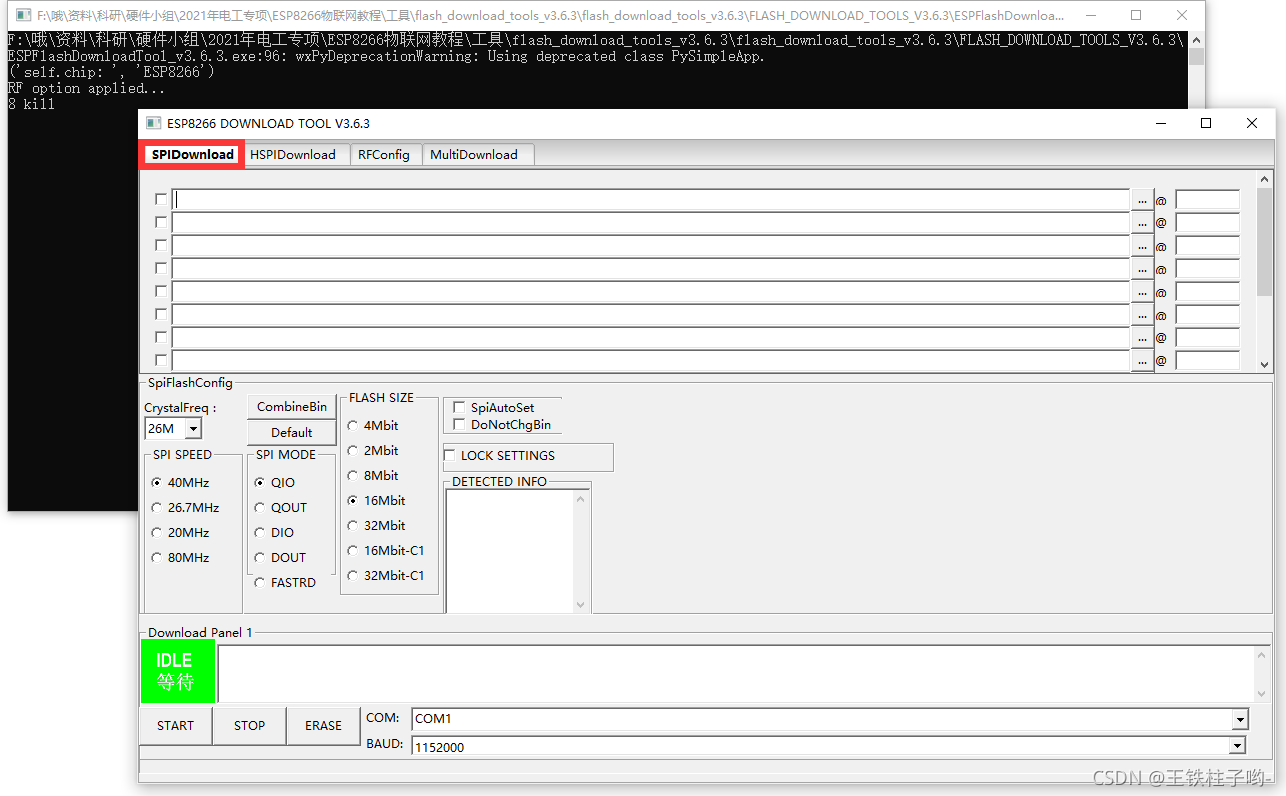

选择 SPIDownload ,适⽤用于 SPI Flash 的下
在这里插入图片描述

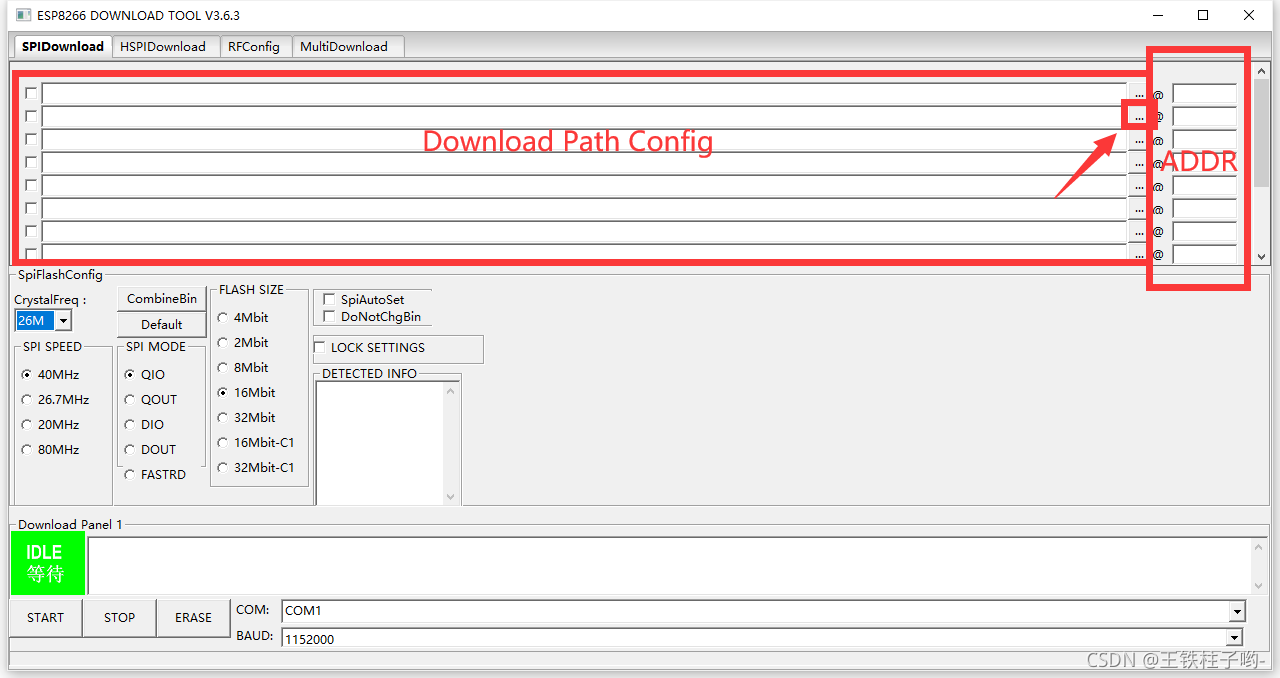

在 Download Path Config 区域内双击 … 选择需要下载的 BIN ⽂文件,在 ADDR 内设置相应的下载地址。
在这里插入图片描述

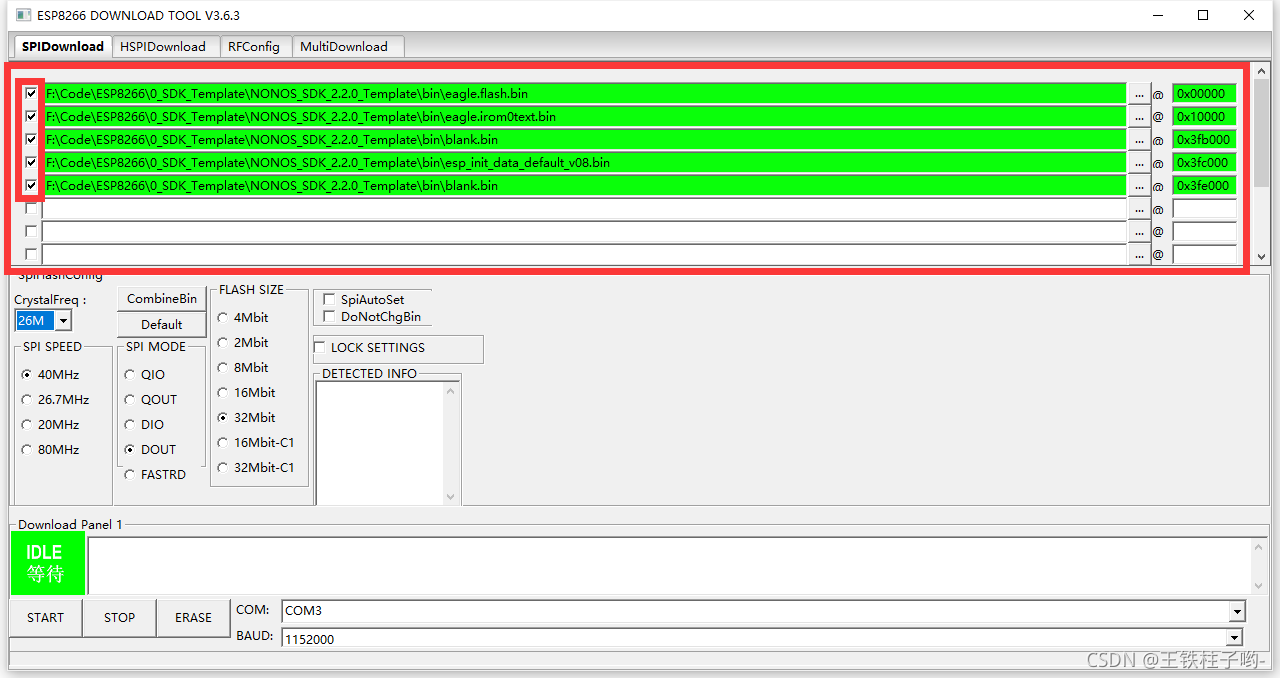

根据 Non-FOTA固件的下载地址表 设置文件和对应的地址(在正常条件下,只需要烧录【eagle.flash.bin】、【eagle.irom0.text.bin】,其他文件已被烧录),记得勾选前面的选择框
在这里插入图片描述

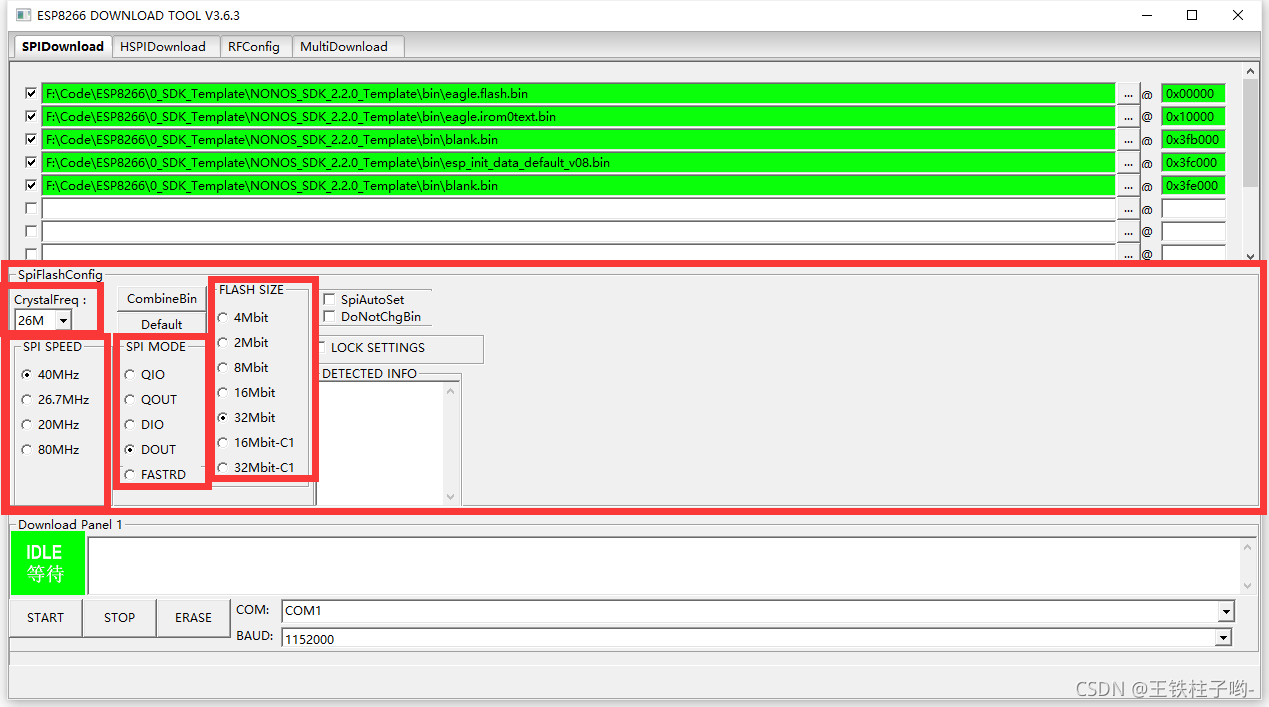

配置 SPIDownload 相关选项
在这里插入图片描述

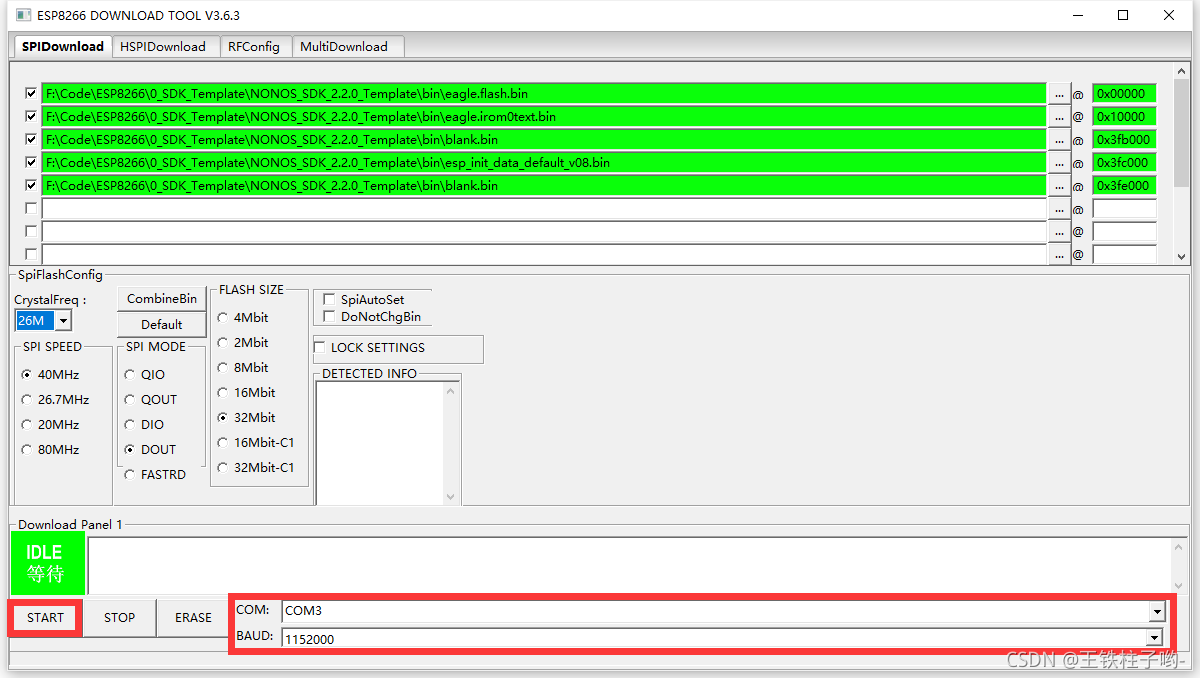

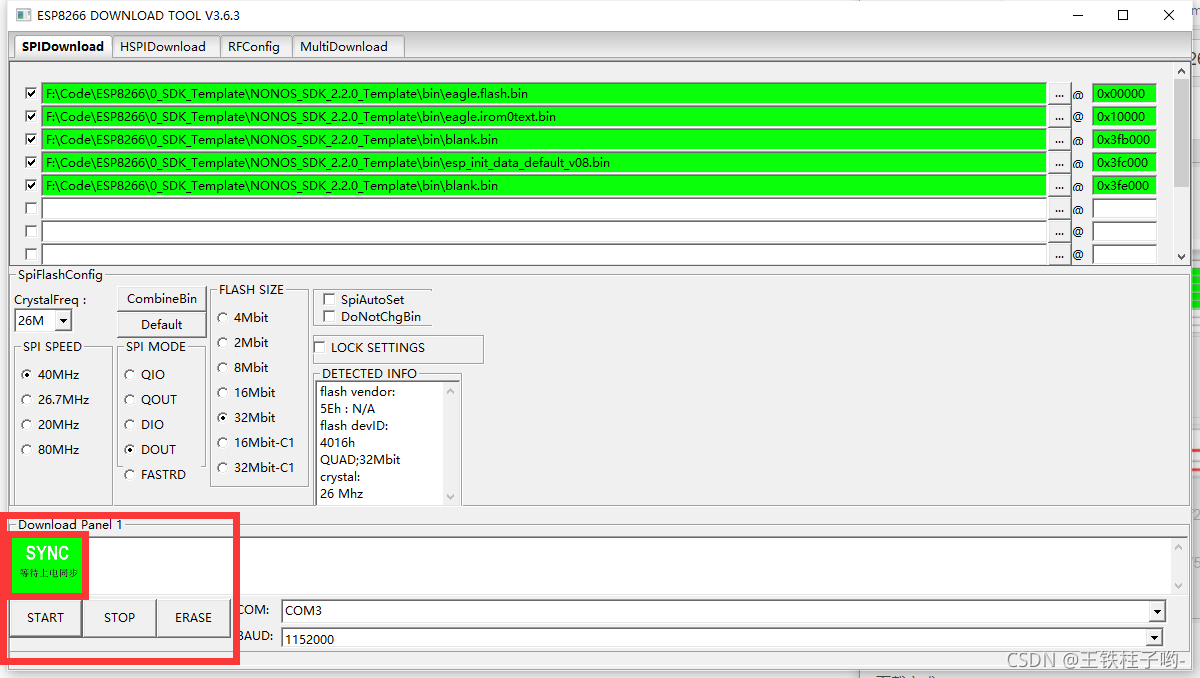

再选择 COM 和 BAUD,点击 START 开始烧录
在这里插入图片描述
等待(教学视频中,需要先按下BOOT,再按下RESET,再松开RESET,再松开BOOT,才可以开始烧录。但,实际操作中,发现不需要做任何操作,只需要等待片刻,就可以完成烧录了)
在这里插入图片描述

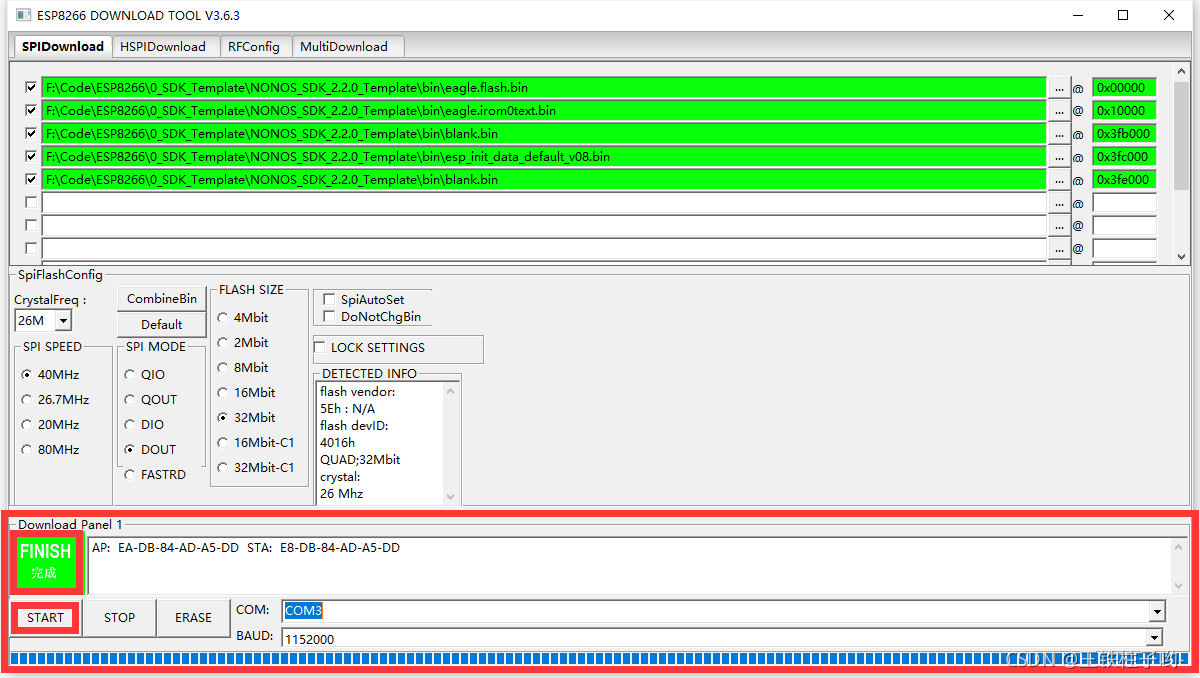

完成!
在这里插入图片描述
检测温湿度并显示在屏幕上的程序烧录之后,硬件效果
