三菱FX3U PLC与485继电器模块通讯应用实例

485继电器模块采用RS-485通信协议进行数据传输，可以通过串口通讯实现独立或同时控制多个继电器的开关状态。这样可以更加方便实现对多个设备或者电路的控制。

它不仅能够节省接线成本，并且具有体积小、抗干扰能力强、传输距离远、稳定性高的特点，适用于工业环境和长距离传输。广泛使用于工业控制、智能农业、智能家居、楼宇自动化等领域。

一、案例控制要求：

1.使用器材：FX3U-PLC(加485-BD板)、485继电器模块。

2.控制要求：PLC与485继电器模块进行串口通讯，控制485继电器模块通道的开关状态。

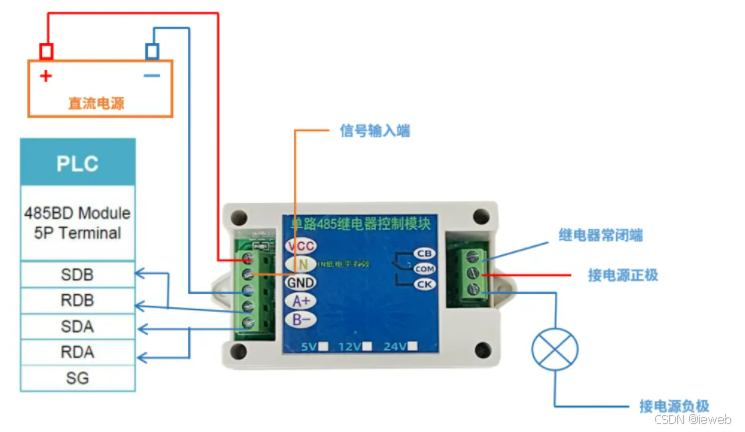

 二、硬件接线说明：

三、通讯参数设置：

485继电器模块的通讯参数可以参考手册得知：数据位为8位、无校验、停止位1位、波特率9600。

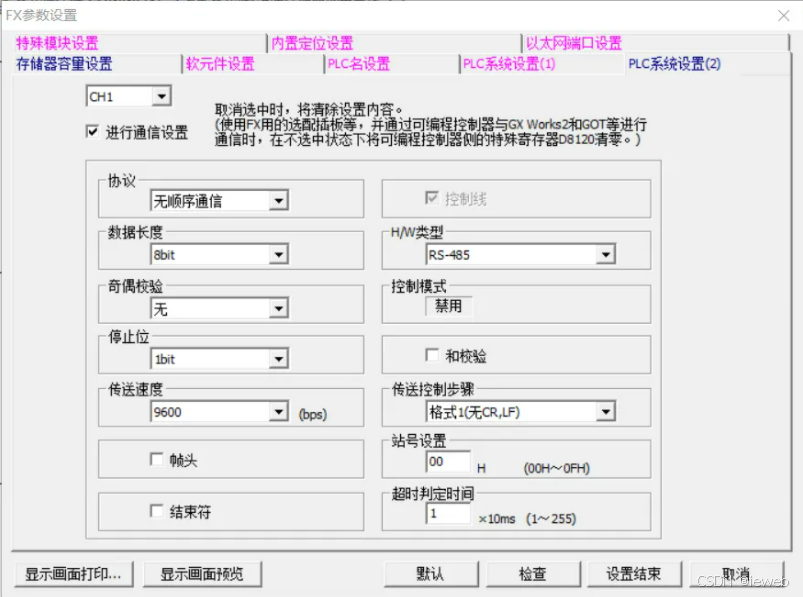

对应3U PLC的485 BD板也需要设置通讯参数，点击PLC参数进入设置界面。选择PLC系统设置2.勾选通道1通信设置，协议为无顺序协议。数据长度，奇偶校验，停止位，波特率都与485继电器模块设置一致。

类型，选择RS-485。最后点击设置结束即可。

四、RS指令说明：

RS指令是一种串行无协议通信指令。只需一些简单设定即可实现数据交换。

发送数据的写入︰以脉冲方式将发送请求指令置ON，将要发送的数据写入到D100开始
