UML之类图

【前言】学过了用例图之后我们要开始分析类图和对象图这两个静态图了，类图是实现代码的重要依据，可见类图是十分重要的。

       类图是静态图的一种，它不但是设计人员关心的核心，更是实现人员关注的核心。建模工具主要根据类图来产生代码。所以说类图在UML的九种图中占据了相当重要的作用。
      了解一个图我们就要先了解他的框架，类图和其他图差不多，都是由类和他们之间的关系组成，区别就是类图是类之间的关系，而用例图就是用例还有角色这些的关系。我们首先要了解的就是类是什么，类与类之间的关系有哪些，知道了这些动手画类图就不会无从下手了。

一、类

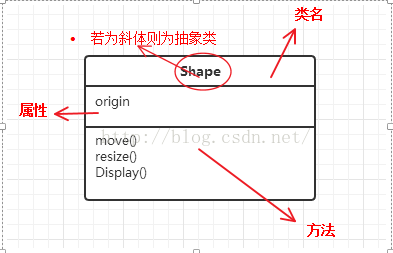

类包括三部分：类名、类的属性以及类的操作（方法）



1、类名：尽量用应用领域内的术语，而且要明确没有歧义。
      这样别人在看的时候就能很容易看懂我们所描述的内容，就像我们把项目交给别人去做或者是维护的时候，这些图都是他们参考的重要依据，所以我们的命名一定要符合一定的规范，不能随意的命名。
2、类的属性
类的属性可以理解为是类的特征也就是类的性质，一个类可以有任意多个属性，也可以没有属性。
属性的表示方法：可见性 名称：类型[=缺省值]
    注 可见性：公有（Public）+
      私有（private）-
      受保护（Protected）#
      包（package）~
名称：表示属性名，用一个字符串表示
类型：表示属性的数据类型
缺省值：属性的初始值

3、类的操作
操作是类的任意一个实例对象都可以使用的行为，是类的成员方法。
操作的表示方法：可见性 名称（参数列表）[:返回类型]

二、接口

定义了一个实体可能发出的动作，但只定义了动作的原型没有实现。
在UML中用圆圈表示

三、类图之间的关系

类图之间的关系很多，我们了解到的关联、依赖、泛化、实现这四种关系都有涉及。
详情请见： http://blog.csdn.net/wyj19950908/article/details/53319197


知道了这些之后呢，我们要学到的就是怎样画一个类图：
1.首先要做的当然就是确定类了
2.接着就要找出这些类的属性和操作

3.最后就要找出这些类之间的关系

对类图的理解还不是很到位，这次画的类图是按照我的理解画的不是很到位，欢迎大家提出修改意见！

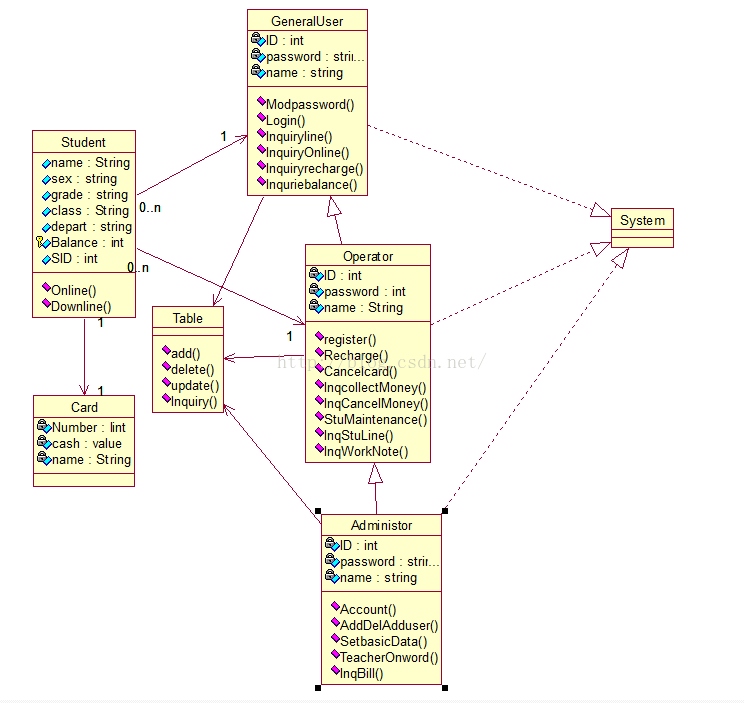

下面附上我的类图：
