💥1 概述

IMU的误差模型采用一阶马尔科夫噪声模型，将加速度计和陀螺仪噪声建立为高斯白噪声和Guass-Markov噪声。

结论：UWB-IMU组合定位导航效果，比之单一的导航，效果很明显，尤其是当UWB布局上无法解决垂直空间分辨率低时，融合算法效果明显。目前使用实际数据，效果亦能控制在0.5m以内，定位精度还可以提升，已证明该滤波方法可靠有效。

1. 技术原理对比

1.1 UWB单独定位技术

原理：通过发射纳秒级窄脉冲（带宽≥500 MHz），测量信号传播时间（TOF/TDOA）计算距离，结合多个基站实现三角定位。
核心参数：
- 频率范围：3.1-10.6 GHz
- 精度：理论厘米级（实际受环境影响）
- 穿透能力：可穿透非金属障碍物（如墙壁）
定位方法：
- TOF（飞行时间） ：直接测量信号往返时间。
- TDOA（到达时间差） ：通过信号到达不同基站的时间差定位。

1.2 UWB-IMU融合定位技术

原理：结合UWB的绝对位置信息与IMU（惯性测量单元）的相对运动数据：
- IMU组件：三轴加速度计+陀螺仪，提供角速度及线加速度。
- 融合算法：卡尔曼滤波（EKF/UKF）为主，动态校正IMU累积误差与UWB信号丢失。
数据互补性：
- UWB：抑制IMU积分漂移。
- IMU：高频运动补偿（200Hz+），解决UWB采样率不足（通常≤40Hz）。

2. 核心差异点分析

维度	UWB单独定位	UWB-IMU融合定位
误差来源	多径效应、NLOS（非视距）误差	抑制NLOS影响，IMU短期误差可忽略
连续性	信号遮挡时中断	IMU提供连续轨迹（短时无UWB信号）
动态响应	高速运动易滞后	高频IMU数据支持实时姿态跟踪
累积误差	无	IMU单独使用时有漂移，UWB可校正
部署复杂度	需高密度基站（≥4个）	基站密度要求降低（IMU填补盲区）

关键结论：融合技术通过时空互补，将定位维度从"位置"扩展至"位置+姿态"，显著提升鲁棒性。

3. 性能指标对比

3.1 精度

UWB单独定位：
- 视距（LOS）环境：10-30 cm
- 非视距（NLOS）环境：误差可达1-5 m（如煤矿井下）
融合定位：
- 实验提升：NLOS环境下精度提高18.8%-42%（电力巡检机器人x轴误差从0.062m降至0.036m）
- 理论下限：PCRLB（后验克拉美罗界）从0.29m优化至0.22m

3.2 延迟与功耗

指标	UWB单独定位	UWB-IMU融合
延迟	20-100 ms（基站通信）	≤10 ms（IMU数据实时性）
功耗	低（脉冲模式）	增加15-30%（IMU持续供电）

注：融合系统可通过IMU睡眠模式优化功耗，但计算复杂度更高（EKF计算量增3倍）。

4. 技术优势与局限对比

4.1 UWB单独定位

优势：
- 低功耗（脉冲占空比<0.5%）
- 抗多径能力强（窄脉冲分辨力达133ps）
局限：
- NLOS场景误差剧增（信号折射导致时延）
- 基站部署成本高（复杂环境需每10m部署）

4.2 UWB-IMU融合定位

优势：
- 鲁棒性提升：在遮挡、动态环境中误差波动降低50%
- 支持姿态估计：扩展至6自由度（6-DoF）
局限：
- 成本增加（IMU模块成本占比30-50%）
- 算法复杂性：需解决时间同步与传感器标定问题

5. 典型应用场景对比

场景类型	适用技术	案例与效果
静态资产追踪	纯UWB	仓库货架定位（精度15cm，成本敏感）
复杂室内导航	融合定位	煤矿机器人（NLOS误差抑制42%）
高速动态场景	融合定位	无人机群（EKF融合实现cm级三维定位）
短时高精度触发	纯UWB	体育赛事计时（瞬时精度±10cm）

6. 研究案例实证

电力作业场景（2021）
- 方法：EKF融合UWB/IMU + NLOS识别算法
- 结果：动态定位误差从58.47cm（纯UWB）降至51.96cm。
农业自动化（2025）
- 方法：紧耦合UWB-IMU + 自适应抗差滤波
- 结果：割草机静态误差从14.82cm→10.33cm，动态RMSE≤6.63cm。
煤矿井下（2023）
- 方法：IMU辅助UWB紧组合
- 结果：垂直方向误差稳定在10cm内（纯UWB无法解析）。

7. 未来发展方向

算法优化：
- 深度学习替代传统滤波（如LSTM处理时序误差）
多传感器融合：
- 结合视觉/LiDAR解决纯UWB的几何局限性
标准化与低成本化：
- MEMS-IMU集成芯片（尺寸<5mm²，功耗≤10mW）

结论

UWB-IMU融合定位通过时空维度互补，在复杂环境（NLOS、动态场景）中显著提升精度与连续性，但需权衡成本与功耗。纯UWB在简单视距场景仍具优势，尤其对功耗敏感场景。未来技术演进将聚焦多模态融合与嵌入式轻量化，以满足工业4.0与元宇宙的高精度定位需求。

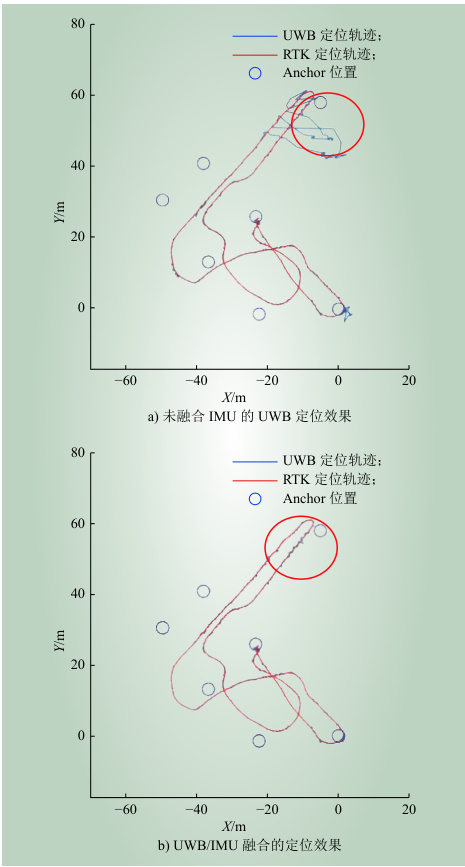

📚2 运行结果

部分代码：

%%航迹发生器
atti = zeros(3,1); %滚转、俯仰、偏航（单位：度）
atti_rate = zeros(3,1); %滚转角速率、俯仰角速率、偏航角速率（单位：度/秒）
veloB = zeros(3,1); %飞机运动速度--X右翼、Y机头、Z天向（单位：米/秒）
acceB = zeros(3,1); %飞机运动加速度--X右翼、Y机头、Z天向（单位：米/秒/秒）
posi = zeros(3,1); %航迹发生器初始位置经度、纬度、高度（单位：度、度、米）
posi = [26;70;-19];

atti(1,1) = 0; %
atti(2,1) = 0; %
atti(3,1) = 90; %初始航向角（单位：度）

%%IMU输出
Wibb = zeros(3,1); %机体系陀螺仪输出（单位：度/秒）
Fb = zeros(3,1); %机体系加速度计输出（单位：米/秒/秒）
Gyro_fix = zeros(3,1); %机体系陀螺仪固定误差输出（单位：弧度/秒）
Acc_fix = zeros(3,1); %机体系加速度计固定误差输出（单位：米/秒/秒）
Gyro_b = zeros(3,1); %陀螺随机常数（弧度/秒）
Gyro_r = zeros(3,1); %陀螺一阶马尔可夫过程（弧度/秒）
Gyro_wg = zeros(3,1); %陀螺白噪声（弧度/秒）
Acc_r = zeros(3,1); %加速度一阶马尔可夫过程（米/秒）

%%UWB仿真输出
posiG = zeros(3,1); %UWB输出的飞行器位置测距值

%%捷联惯导仿真
attiN = zeros(3,1); %飞行器初始姿态
veloN = zeros(3,1); %飞行器初始速度（相对于导航系）
posiN = zeros(3,1); %飞行器初始位置
WnbbA_old = zeros(3,1); %角速度积分输出（单位：弧度）

posiN = posi;
attiN = atti;

%%KALMAN滤波输出
T_D = 1; %离散周期
T_M = 0; %滤波量测产生时间（秒）
Xc = zeros(18,1); %综合模型状态量
PK = zeros(18,18); %协方差阵
Xerr = zeros(1,18); %状态估计量的误差
kflag = 0; %GPS信号有效标志位（1-有效）

Acc_modi = zeros(3,1); %加速度计误差修正值
Gyro_modi = zeros(3,1); %陀螺仪误差修正值

%%初始对准
kc = 0;
tmp_Fb = zeros(3,1);
tmp_Wibb = zeros(3,1);
t_alig = 0;

old_veloB = veloB;
old_atti = atti;

deg_rad = pi/180;

TraceData = [];
IMUData =[];
