💥1 概述
光子晶体1X4功率分配器的二维时域有限差分法研究
采用7.05微米×10.65微米的结构，该结构由11×17个正方形尺寸的周期性结构组成（由硅制成，即n=3.4），每个结构的边长为0.15微米，在域的中心形成一个11×17的矩形阵列，相邻结构之间在水平和垂直方向上的间距为0.45微米。结构之间和周围的区域充满了折射率为n=1的空气。从左侧的3个周期性结构中去除一条中心水平线，然后从中心垂直向下去除3个周期性结构，形成一个从左到中心到右的分流波导，通过水平放置在初始中心波导两侧的两个翼状物去除的周期性结构，然后进一步向右，以与之前类似的方式去除另外两个翼状物，形成1X4分流器。光被引导通过这个结构以获得分裂。此处采用了完美匹配层边界条件。
A 7.05 micron x 10.65 micron structure is taken with 11x17 periodic structures of square dimensions (made of silicon i.e n=3.4) having 0.15 micron as the length of a side as a 11x17 rectangular array at the centre of the domain with a separation of 0.45 micron between neighboring structure both horizontally and vertically. The region in between and surrounding that of the structures are filled with air of refractive index, n=1. A central horizontal line from left of 3 periodic structures are removed followed by removal of 3 periodic structures in the center vertically down to form a splitter wave guide from left to center to right through two wings of removed periodic structures horizontally placed on either side of initial central waveguide and then further right to two more wings each in a similar fashion as before to form the 1X4 splitter. Light is guided through this structure to obtain splitting. Here Perfectly Matched Layer boundary condition is used.
一、光子晶体理论基础

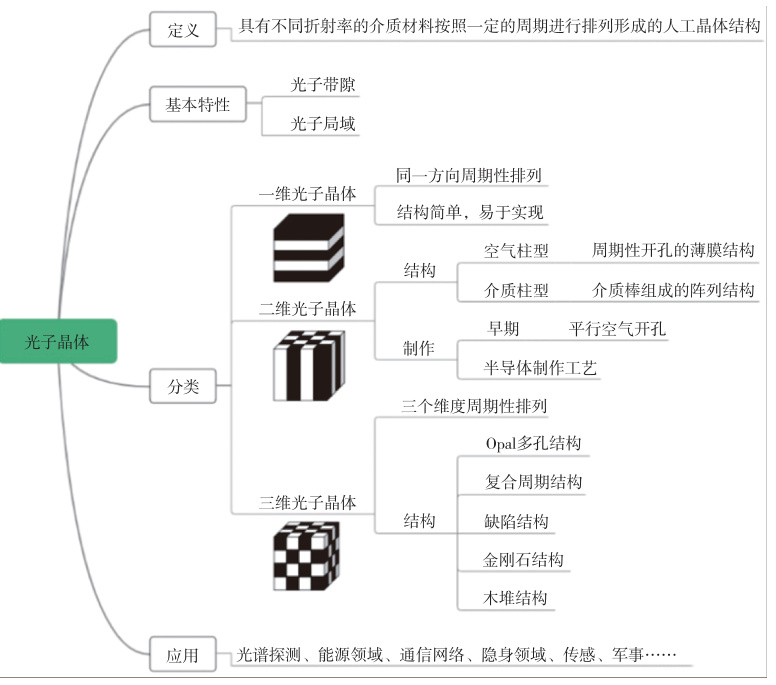

- 定义与结构特性

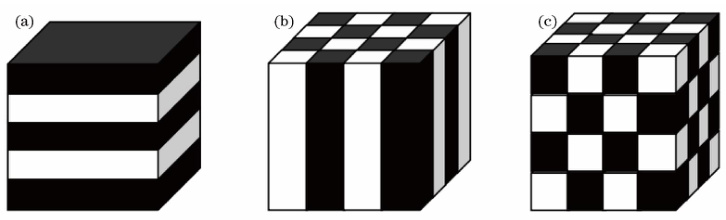

光子晶体（Photonic Crystal, PC）是由不同折射率的介质材料周期性排列形成的人工微结构，其介电常数在空间呈周期性变化。当周期尺度与光波长量级（~100 nm–μm）相当时，会形成光子带隙（Photonic Band Gap, PBG），禁止特定频率光的传播。- 维度分类（图1）：
- 一维PC：层状结构（如布拉格反射镜）。
- 二维PC：介质柱/空气孔阵列（如三角晶格、正方晶格），适用于平面集成器件。
- 三维PC：Opal结构、木堆结构等。
- 核心特性：光子带隙可实现光束缚、低损耗波导和高效分光，是功率分配器的物理基础。
- 带隙形成机制

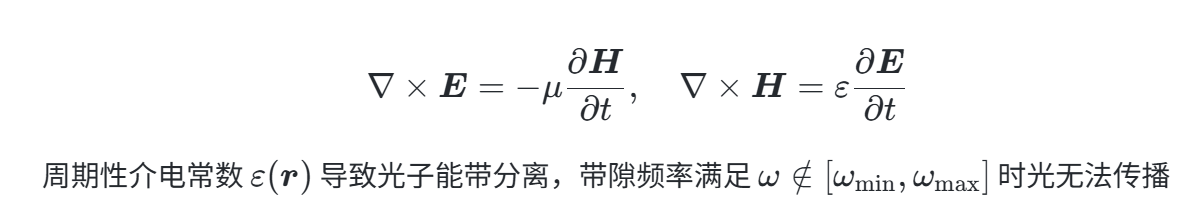

光子晶体的能带结构由麦克斯韦方程组描述：
二、1×4功率分配器设计原理
-
功能需求
将输入光功率均匀分配至4个输出端口，要求低损耗（<0.5 dB）、高均匀性（功率失衡<0.2 dB）及宽带宽（覆盖通信波长1550 nm）。 -
实现方案
- Y分支耦合：通过级联Y分支实现1→2→4的分光，但存在反射损耗。

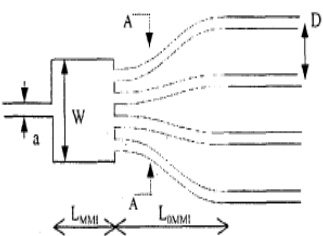

- 多模干涉（MMI） ：利用自成像效应在多模波导内形成等相位分光（图6）。
- 线缺陷波导：在光子晶体中引入缺陷通道引导光路（图8）。

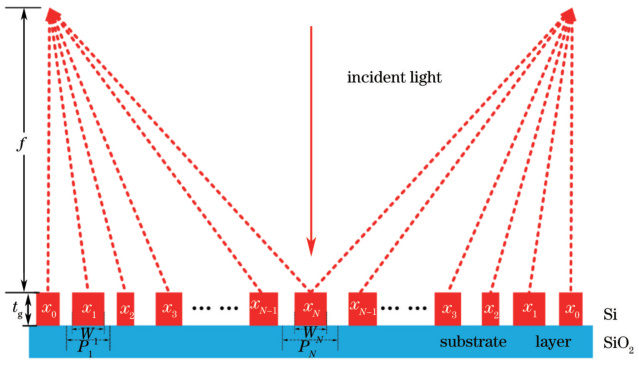

- 逆向设计：算法优化非周期元结构（如HCG），实现任意功率比分配（如4:3:2:1）。
-
光子晶体集成优势
- 小型化：器件尺寸可压缩至 μmμm 级（如3.6×3.6 μm）。
- 低损耗：光子带隙抑制辐射损耗，提升传输效率（>70%）。
三、二维时域有限差分法（2D-FDTD）
-
方法原理
FDTD通过离散化麦克斯韦方程组，在时域迭代求解电磁场分布：- 空间离散：Yee网格将电场（EzEz）与磁场（Hx,HyHx,Hy）交错采样。
- 时间迭代：Leapfrog算法交替更新电场和磁场分量。
-
关键步骤
- 边界条件：
- 完美匹配层（PML） ：吸收边界反射（反射率<10⁻⁴）。
- 周期边界：用于带结构计算。
- 激励源设置：高斯脉冲或连续波注入输入端口。
- 场监视器：记录输出端口场值，经FFT获取频谱响应。
- 仿真优势
- 一次性获得宽频带响应（如1500–1600 nm）。
- 支持复杂几何（如缺陷、非周期结构）。
四、光子晶体1×4功率分配器建模与仿真
- 结构设计
- 基底：11×17硅介质柱（n=3.4n=3.4）构成正方晶格。
- 单元尺寸：0.15 μm × 0.15 μm，晶格常数 a=0.45 μm。
- 缺陷引入：
- 移除中心水平线→形成主波导。
- 垂直向下移除3单元→生成分支通道。
- 侧向翼状移除→扩展为4输出端口（图30）。
-
FDTD仿真流程
步骤 参数设置 目的 计算域 7.05 μm × 10.65 μm 覆盖完整器件结构 网格划分 Δx=Δy=a/30 满足收敛条件（Δ<λ/10Δ<λ/10） 光源 TE极化高斯脉冲（λ=1550 nm） 模拟输入光 边界条件 PML层（厚度8层） 抑制虚假反射 监测点 输出端口A/B/C/D 计算传输功率 -

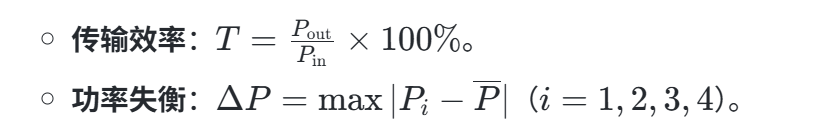

性能指标分析
- 损耗：插入损耗（IL）、回波损耗（RL）。
五、研究进展与性能对比
-
典型设计方案对比
类型 结构 传输效率 功率失衡 带宽 文献 Y分支+矩形波导 GaN/蓝宝石 >98% 0.14 dB 30 nm [12] 逆向设计元结构 硅基非周期HCG >80% 可调比例 30 nm (2-μm) [13] 线缺陷+MMI 二维三角晶格 均匀分光 <0.1 dB 100 nm [29] 点缺陷调谐 可调折射率材料 动态可调 依赖缺陷位置 窄带 [35] -
优化方向
- 材料创新：采用相变材料（如GST）实现动态调谐。
- 算法融合：结合粒子群优化（PSO）降低FDTD计算成本。
- 工艺适配：SOI平台兼容CMOS工艺，提升可制造性。
六、挑战与展望
-
当前局限
- 制造误差：纳米级结构偏差导致带隙偏移。
- 计算复杂度：3D-FDTD需大规模并行计算。
- 带宽-均匀性权衡：MMI结构带宽大但均匀性依赖设计。
-
未来方向
- 拓扑优化：结合机器学习生成高鲁棒性结构。
- 多物理场耦合：引入电光/热光调谐动态分光比。
- 异构集成：与硅光器件单片集成，实现光互连芯片。
结论：光子晶体1×4功率分配器通过结合光子带隙的波导约束效应和FDTD数值优化，实现了小型化、低损耗的光功率分配。未来需进一步解决工艺兼容性与动态调谐问题，以满足高速光通信与集成光子学需求。

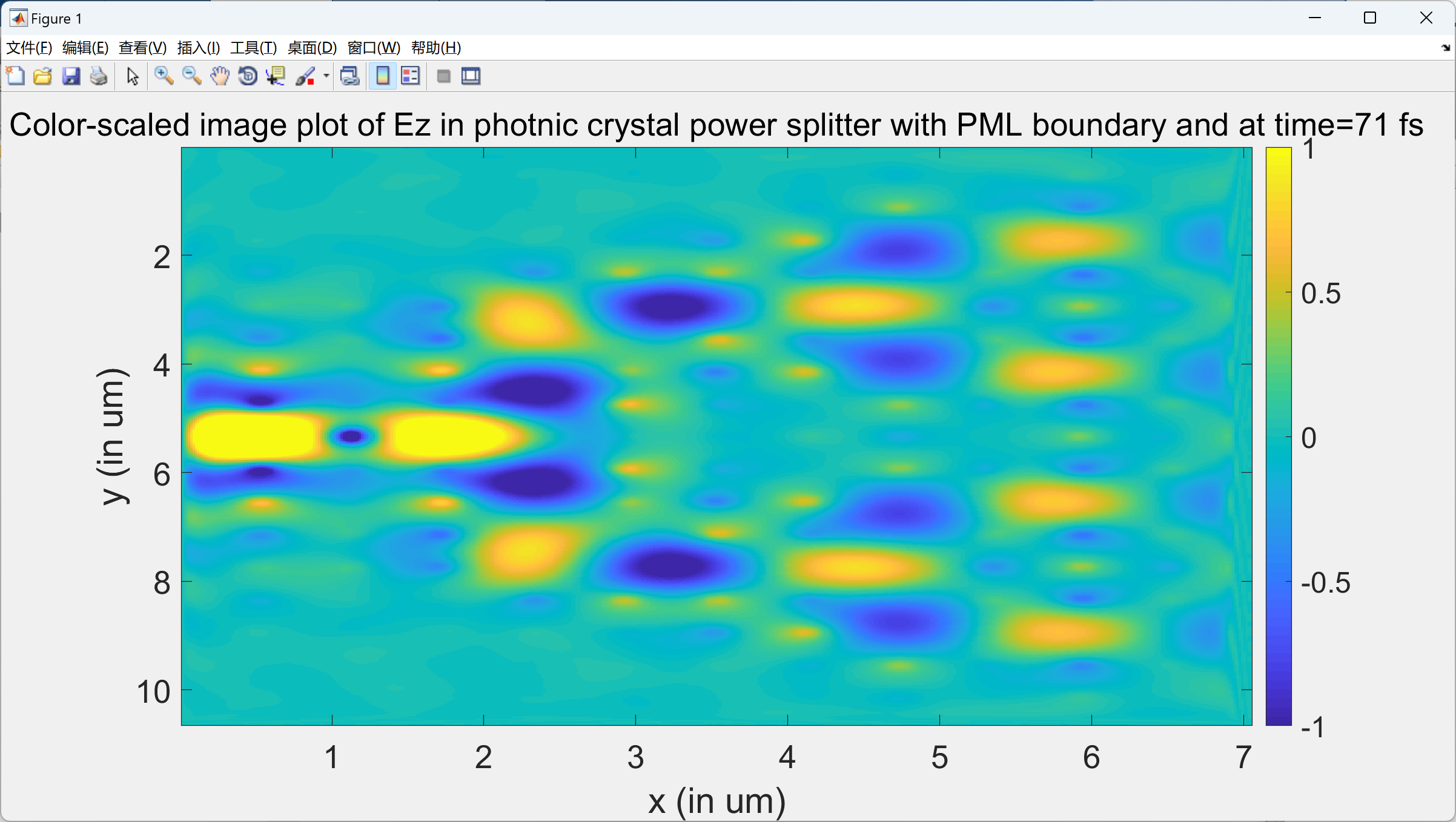

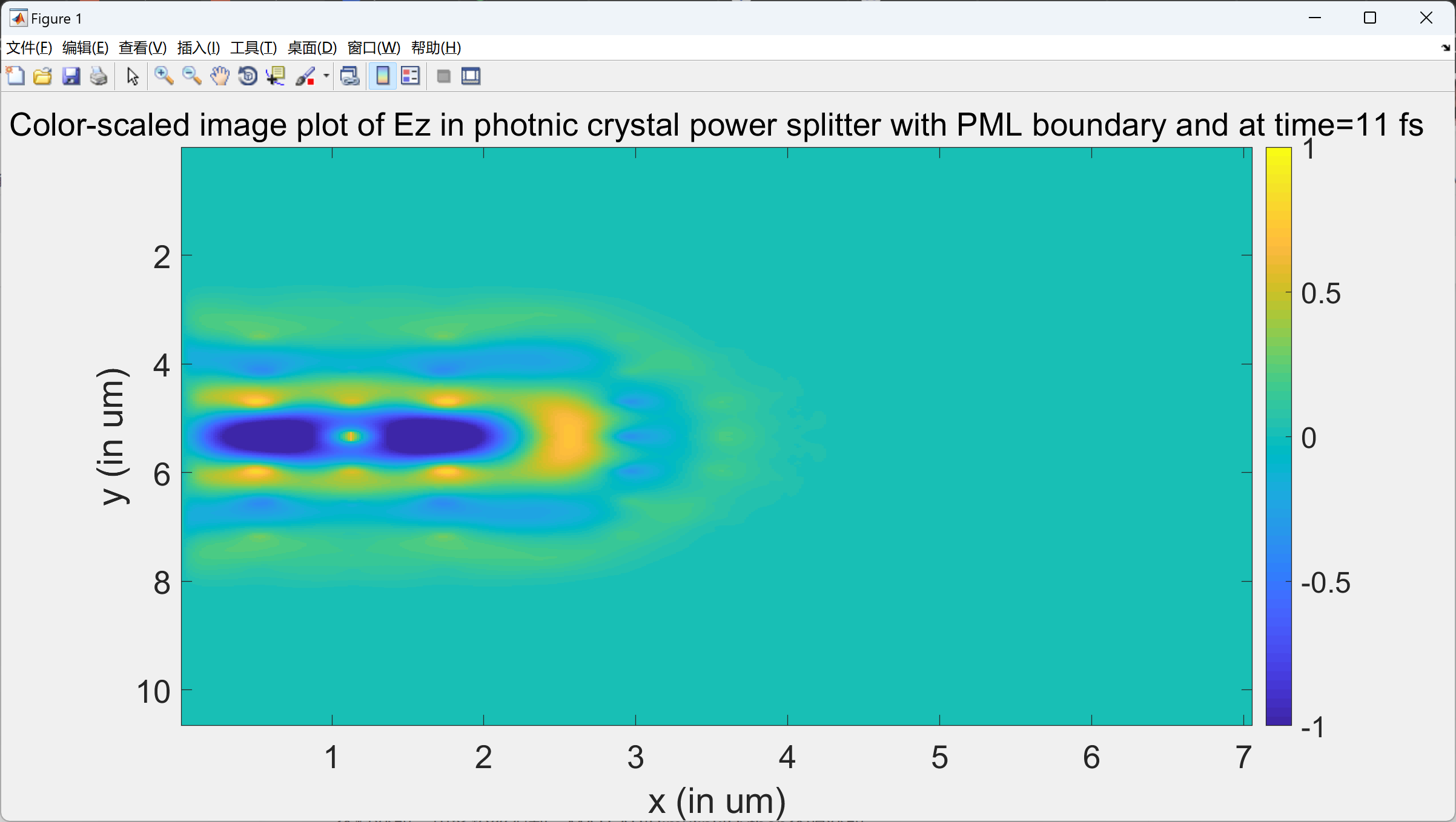

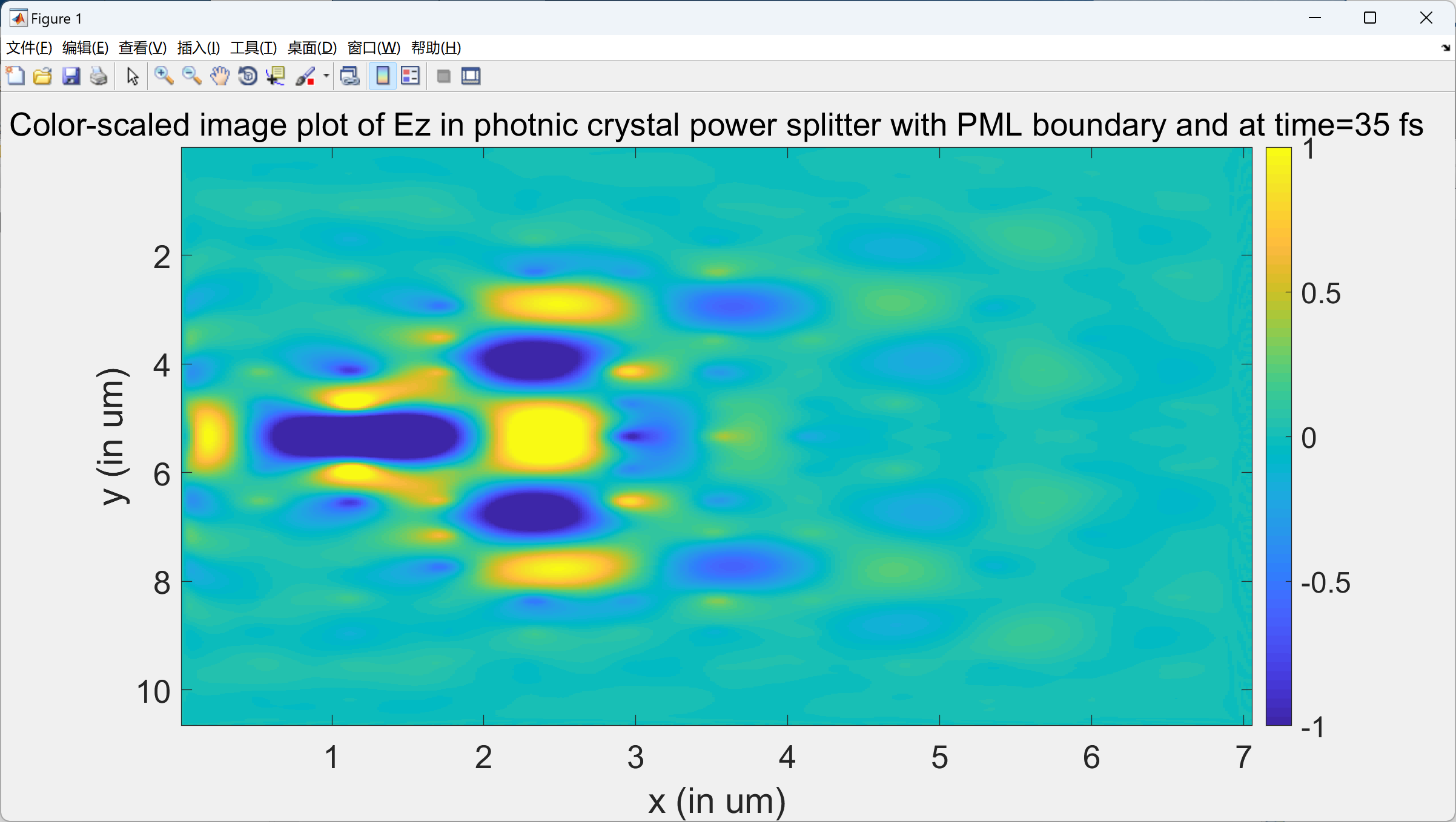

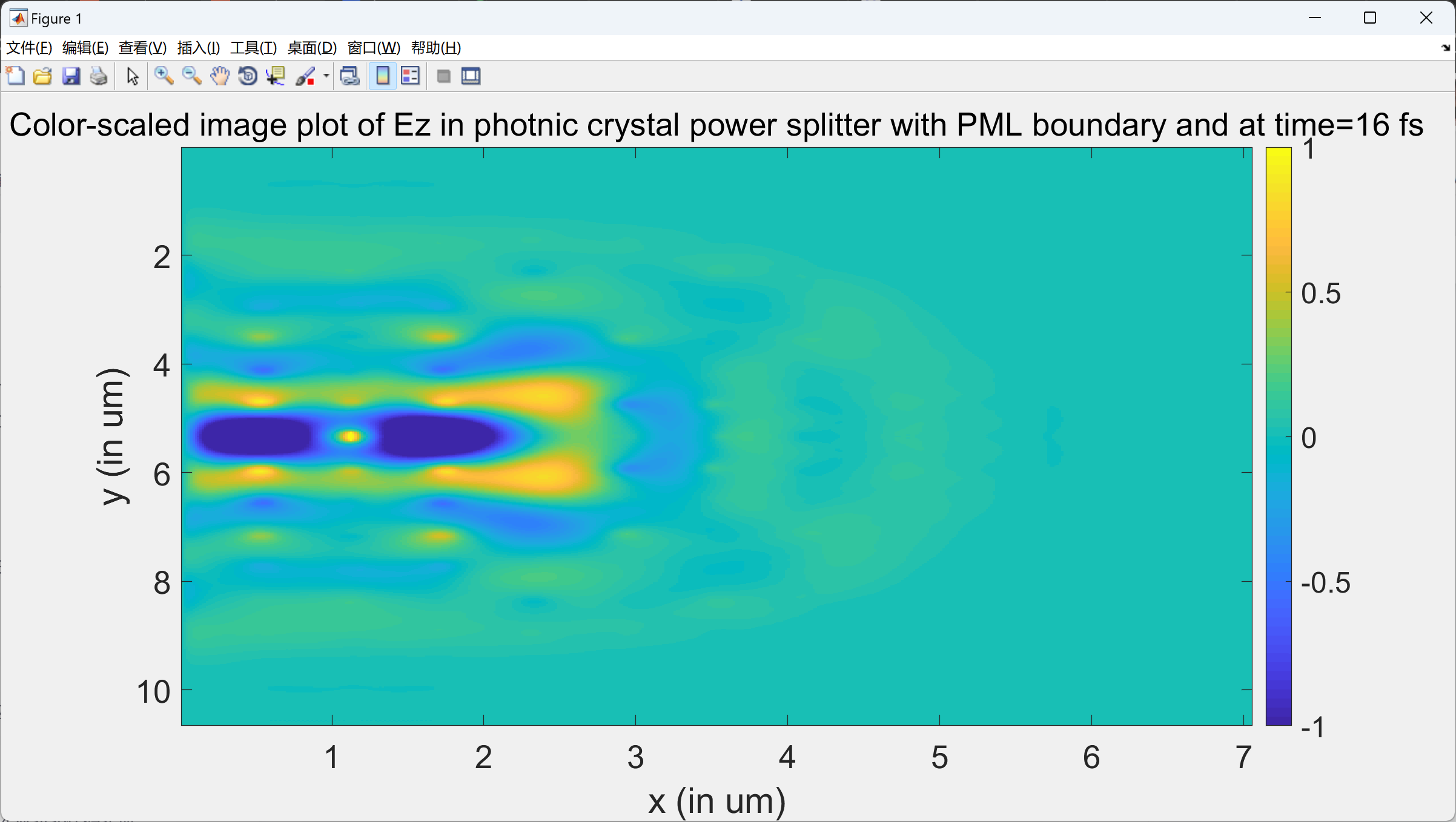

📚2 运行结果
部分代码：
factor=10;
%'factor' :- the number of times the smallest dimension (viz. 0.15 micron in
% the given spec) is divided to get one space step (delta)
% Increasing value of factor increases resolution of results but if that is done,
% to see full result, value of time_tot (total time steps) should be increased.
%Courant stability factor
S=1/(2^0.5);
% Parameters of free space (permittivity and permeability and speed of
% light) are all not 1 and are given real values
epsilon0=(1/(36*pi))*1e-9;
mu0=4*pi*1e-7;
c=3e+8;
% Spatial grid step length (spatial grid step= 0.15 micron/factor; and factor
% can be changed)
delta=0.15e-6/factor;
% Temporal grid step obtained using Courant condition
deltat=S*delta/c;
%Total no of time steps
time_tot=2000;
% Grid Dimension in x (xdim) and y (ydim) directions
ydim=71*factor;%The domain is 71*factor space steps or 71*0.15=10.65 microns long
xdim=47*factor;%The domain is 47*factor space steps or 47*0.15=7.05 microns wide
%Free-space wavelength in microns
wav=1.55;
%Index of the periodic structures
index=3.4;
% Initialization of permittivity and permeability matrices
epsilon=epsilon0*ones(xdim,ydim);
mu=mu0*ones(xdim,ydim);
% Defining of the permittivity profile of the region:-
% Defining of the11x17 array of periodic structures
for i=4:4:44
for j=4:4:68
epsilon((i-1)*factor+1:i*factor,(j-1)*factor+1:j*factor)=index*index*epsilon0;
end
end
% Defining of the power splitter waveguide region
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]王荣,梁斌明,张礼朝,等.基于二维光子晶体点缺陷可调谐光功率分配器[J].光学学报, 2012, 32(1):6.
[2]赵年顺,李成,孙剑.二维光子晶体可调谐光能量分配器研究[J].渭南师范学院学报, 2014, 29(19):5.
🌈4 Matlab代码实现
