MDK5(keil)编译信息含义（占用sram,flash空间）与 MAP文件



目录

编译输出信息：

编译信息解释：

MAP文件

以下是在 Keil Vision IDE 中查看 .map 文件的步骤：

以下是一些主要用途：

常见字段及其含义：

---

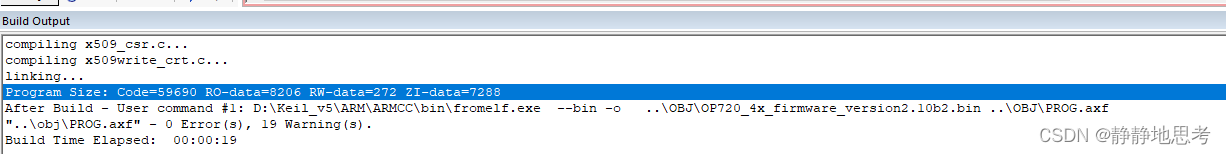

编译输出信息：

  Program Size: Code=59690 RO-data=8206 RW-data=272 ZI-data=7288

编译信息解释：

代码段（Code）：

存储在 Flash 存储器中。这是程序的可执行指令部分，它通常包含你的程序的实际代码。

只读数据段（RO-data）：

存储在 Flash 存储器中。这通常包括程序中的常量数据，如字符串、常量变量等。这些数据在程序执行期间不会被修改。

读写数据段（RW-data）：

存储在 SRAM（静态随机存取存储器）中。这部分包含了在程序执行期间可以修改的数据。这可能包括全局变量、静态变量等。

零初始化数据段（ZI-data）：

存储在 SRAM 中。这部分包含了在程序执行期间初始化为零的数据。这可能包括未初始化的全局变量、未初始化的静态变量等。

MAP文件

在 Keil MDK5 中，.map 文件包含了有关编译后的程序的详细信息，包括代码段（Code）和只读数据段（Ro-data）的大小。你可以使用 Keil Vision IDE 或者一个文本编辑器来查看这个文件。

以下是在 Keil Vision IDE 中查看 .map 文件的步骤：

1. 打开 Keil Vision。
2. 在菜单中选择 "File" -> "Open Project..."，然后选择你的项目文件。
3. 在 Keil Vision IDE 中，点击 "Project" 菜单，选择 "Options for Target"。
4. 在弹出的对话框中，选择 "Listing" 选项卡。
5. 在 "Generate Map File" 选项旁边，确保选中了 "Create ROM/FLASH Map" 和 "Create Object Module List"。
6. 重新编译你的项目。

这将生成一个 .map 文件，其中包含了代码段和只读数据段的详细信息。

你也可以使用文本编辑器查看 .map 文件，查找 .map 文件中关于 "Code" 和 "Ro-data" 的部分。通常，这些信息会以某种形式列出，显示代码段和只读数据段的起始地址、大小等信息。

请注意，不同的编译工具链和版本的 Keil MDK 可能会在 .map 文件的格式上有所不同，因此具体查找的步骤可能会有一些变化。在 Keil Vision IDE 的文档中，你可以找到有关查看 .map 文件的更详细的信息。

.map 文件是编译器和链接器生成的映射文件，提供了关于编译后程序的详细信息。这些信息对于调试、优化和了解程序在内存中的布局非常有用。

以下是一些主要用途：

1. 内存布局： 显示程序在内存中的布局，包括代码段、只读数据段、读写数据段等的起始地址和大小。

2. 代码统计： 提供了有关代码段的统计信息，如代码长度、指令数量等。这对于了解程序的大小和结构非常有帮助。

3. 数据统计： 提供了有关数据段的统计信息，包括只读数据、读写数据和零初始化数据的大小。这对于了解程序的数据占用情况很有帮助。

4. 符号信息： 列出了程序中定义的符号（函数、变量等）的地址和大小。这对于了解符号在内存中的分布很有用。

5. 模块信息： 列出了程序中各个模块（源文件或目标文件）的信息，包括起始地址、大小等。

6. 调试信息： 在一些情况下，.map 文件可能包含调试信息，其中列出了源代码行与生成的机器代码之间的映射，以帮助调试器在源代码级别进行调试。

7. 优化： 可以通过 .map 文件查看编译器和链接器对代码的优化情况，例如函数内联、代码消除等。

8. 分析资源使用： 对于嵌入式系统，.map 文件对于分析 Flash 和 RAM 的使用情况非常有帮助，有助于优化程序占用的存储器。

总体而言，.map 文件是一个强大的工具，为开发人员提供了深入了解程序内部结构和性能特征的途径，有助于进行调试、优化和资源管理。

.map 文件是链接器生成的映射文件，提供了关于编译后程序各个模块的详细信息。

常见字段及其含义：

1. Module Name:

   • 含义： 模块名称，通常对应源文件的名称。

2. Address:

   • 含义： 模块在内存中的起始地址。

3. Size:

   • 含义： 模块的大小，即代码或数据的长度。

4. Type:

   • 含义： 模块的类型，例如 CODE 表示代码段， DATA 表示数据段， RO-DATA 表示只读数据段等。

5. Align:

   • 含义： 模块的对齐方式。

6. Load Region:

   • 含义： 模块所属的加载区域，通常对应内存中的不同区域。

7. Load Address:

   • 含义： 模块在加载区域中的起始地址。

8. Execution Region:

   • 含义： 模块所属的执行区域，通常对应内存中的不同区域。

9. In Input Section:

   • 含义： 模块所属的输入段。

10. Attributes:

    • 含义： 模块的属性，例如可执行、只读、可写等。

11. Size(Bytes):

    • 含义： 模块的大小，以字节为单位。

12. Size(Bytes) in ranges:

    • 含义： 包含在不同地址范围内的模块大小。

13. ARM code:

    • 含义： 模块中 ARM 指令的数量。

14. Thumb code:

    • 含义： 模块中 Thumb 指令的数量。

15. ARM/Thumb Mixed:

    • 含义： 模块中混合 ARM 和 Thumb 指令的数量。

16. Veneers:

    • 含义： 模块中的汇编器插入的修复跳转的小代码块。

17. CODE (RAM):

    • 含义： 存储在 RAM 中的代码大小。

18. RO-DATA (RAM):

    • 含义： 存储在 RAM 中的只读数据大小。

19. RW-DATA (RAM):

    • 含义： 存储在 RAM 中的读写数据大小。

20. ZI-DATA (RAM):

    • 含义： 存储在 RAM 中的零初始化数据大小。

这只是一份通用的解释，具体的 .map 文件格式可能取决于使用的编译器和工具链。建议查阅相关的文档以了解更多关于特定 .map 文件格式的信息。
