gowin GW1N4 OSC IP 使用

创建工程

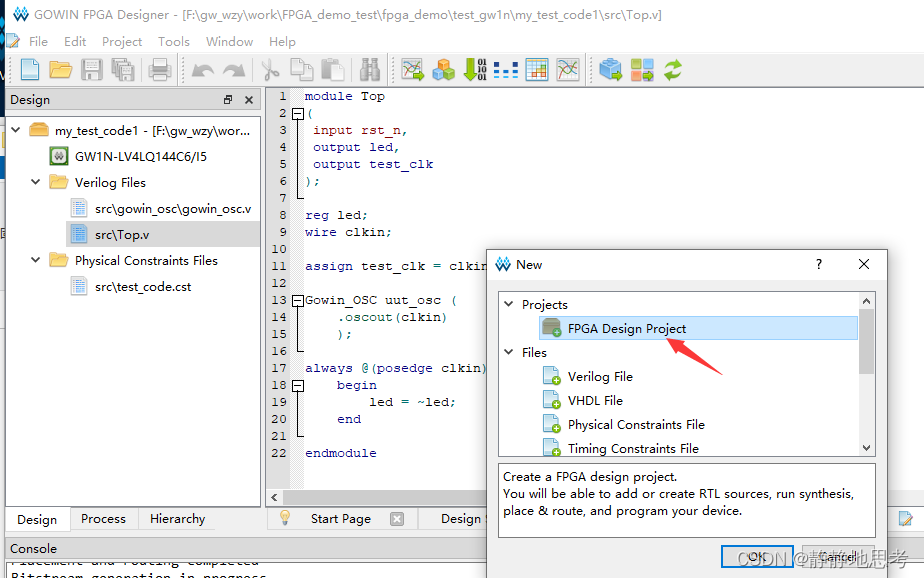

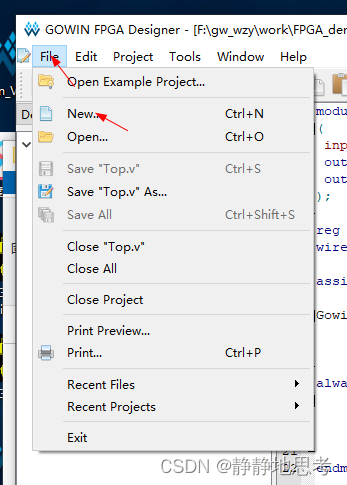

1.  File 选项下，选择新建工程New..

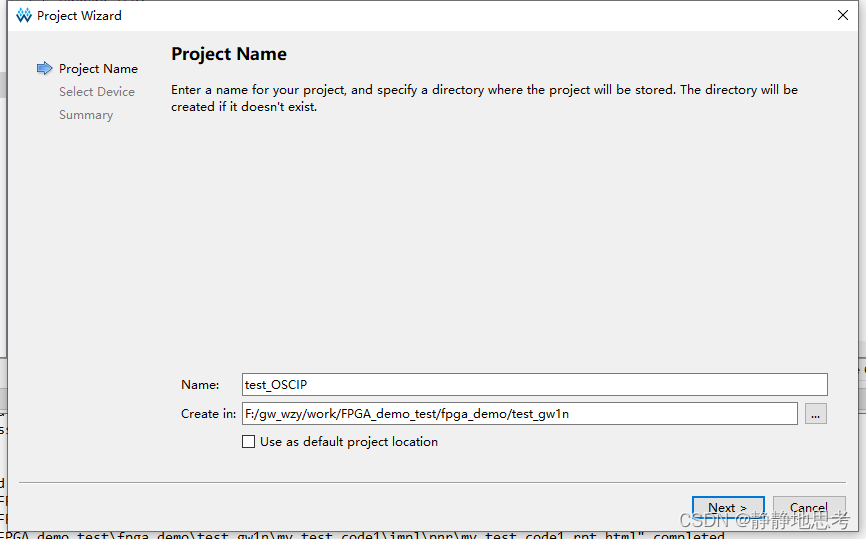

2.Name 是指工程名；Creat in 指工程路径；

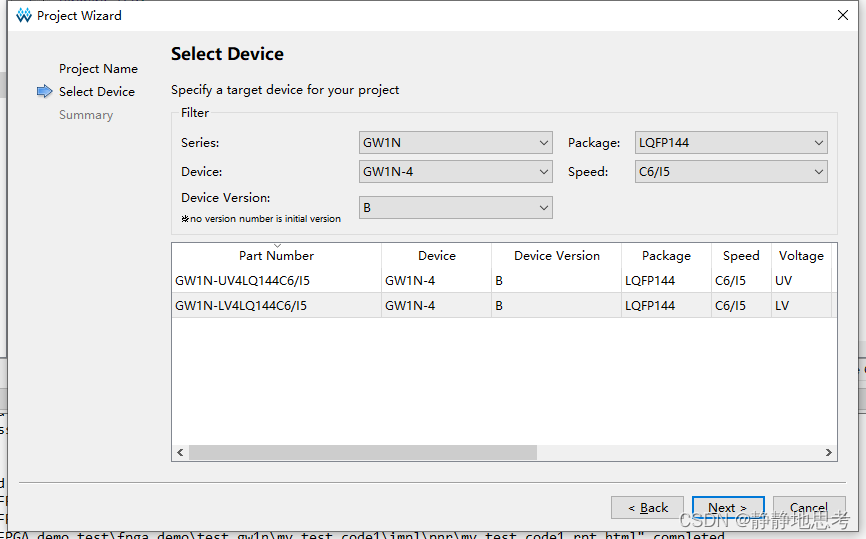

3.选择对应的 器件，本测试示例使用的是 GW1N4BLV_LQFP144C6I5;

4.选择好器件型号，单击Finish;

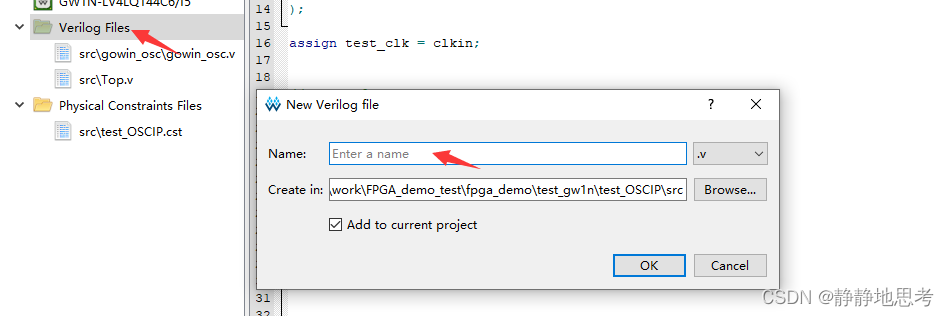

5.给工程增加VerilogFile 即 .v 文件

添加OSCIP

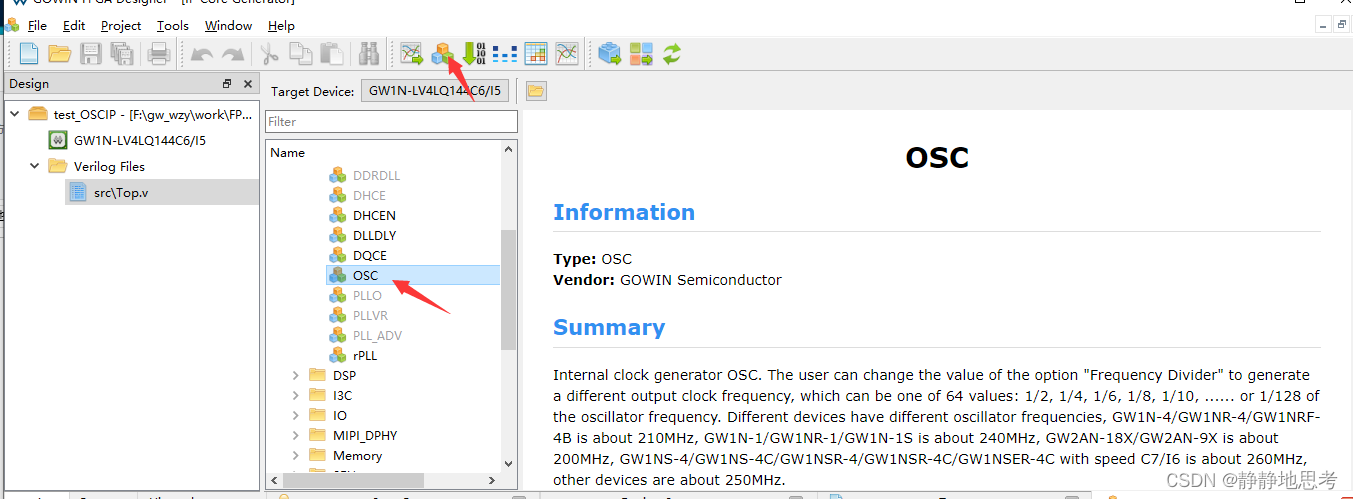

1. 单击 IP Core Generator,找到OSC IP， OSC频率默认是250Mhz,可能存在偏差；

2.分频设置为50 即 250Mhz/50 =5Mhz；

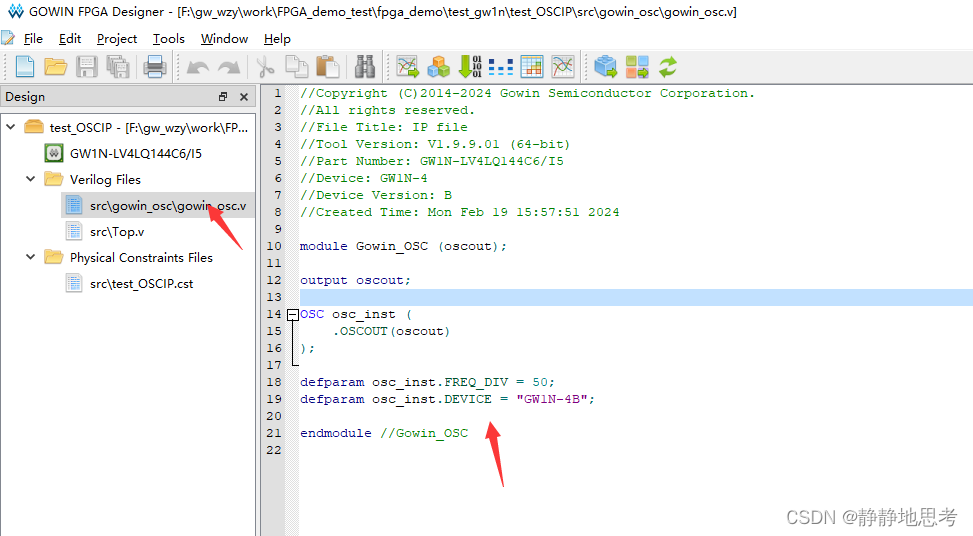

3. OSC IP 生成后 会自动添加一个 gowin_osc.v 文件

定义信号线，输出 OSC 时钟

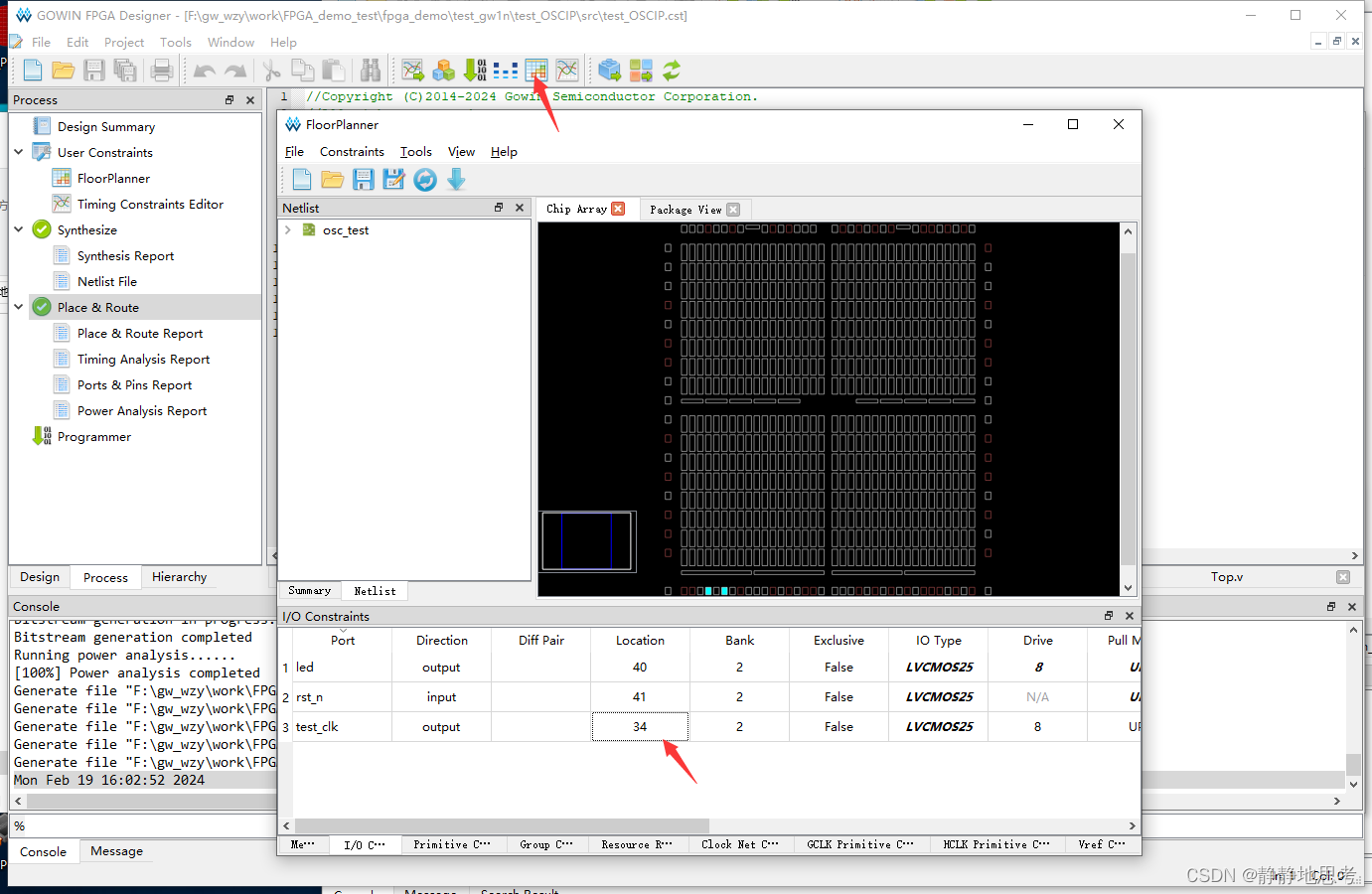

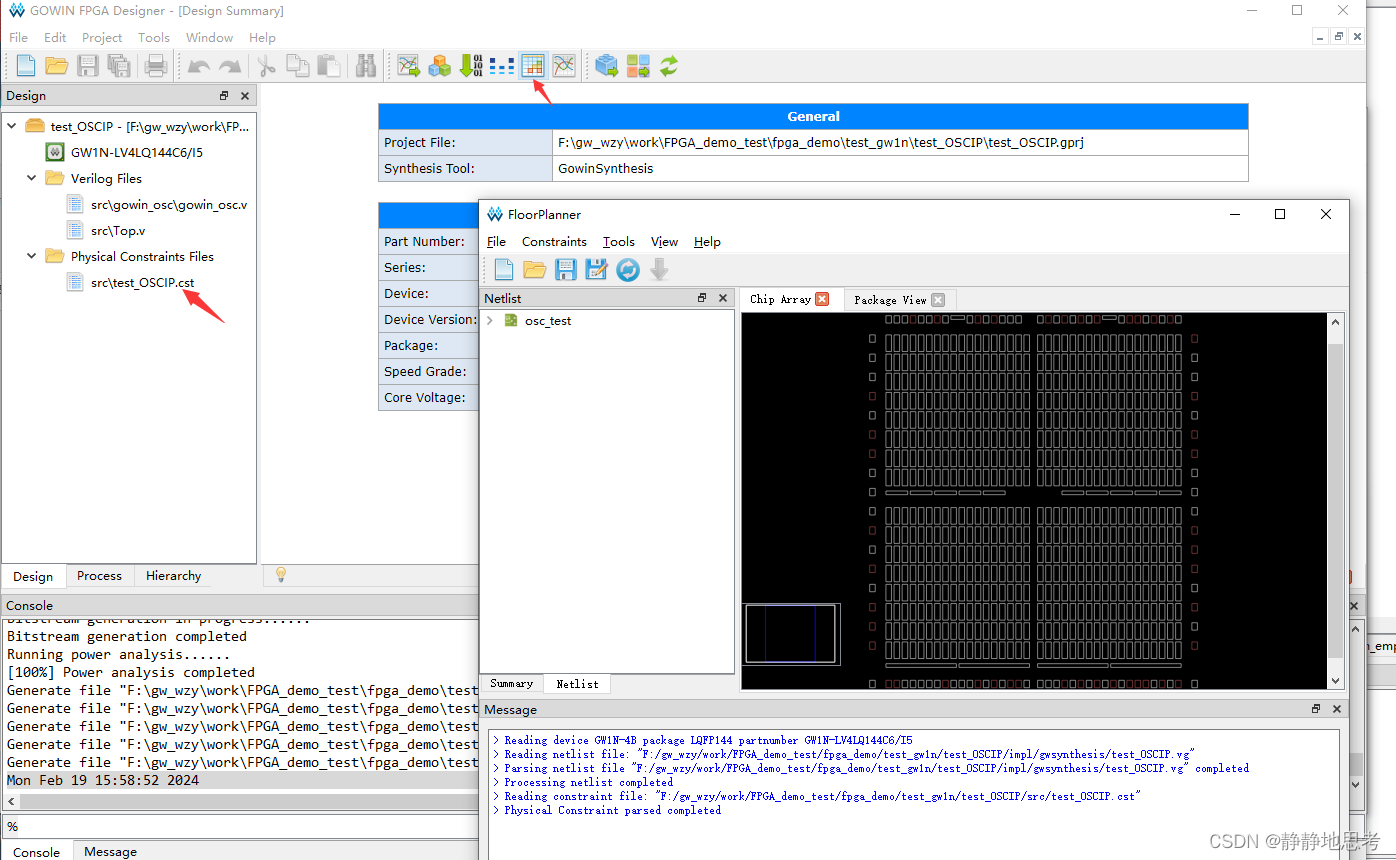

1.  单击 Floor Planner ，分配信息线到对应的引脚；

2.

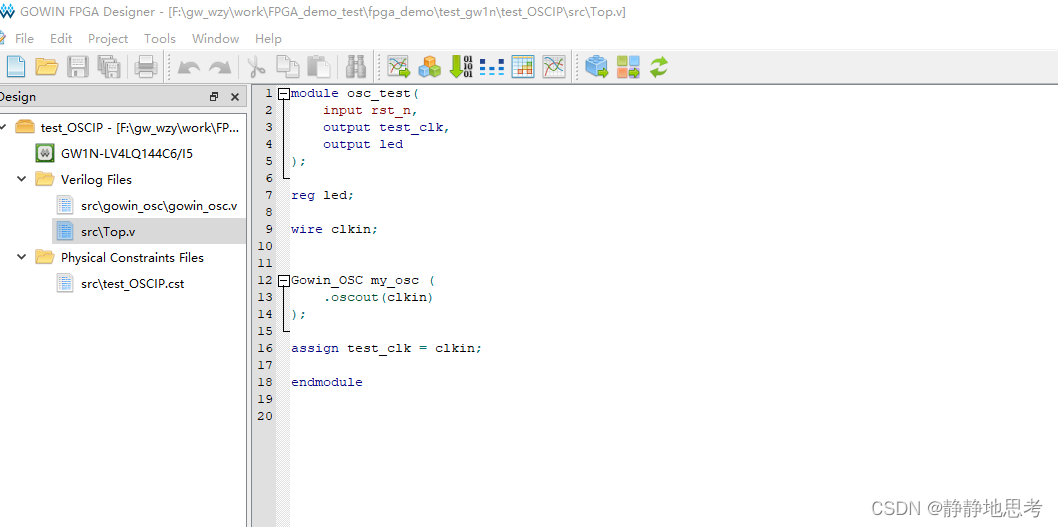

定义了一个名为 Gowin_OSC 的模块，它有一个输出端口 oscout，用于输出振荡器的信号。然后，通过实例化一个名为 osc_inst 的 OSC 模块，并设置了 FREQ_DIV 和 DEVICE 的参数，将 osc_inst 的 OSCOUT 输出端口连接到 oscout。

接下来，代码定义了一个 wire 类型的信号 clkin，用于接收振荡器模块输出的信号。

然后，通过实例化一个名为 my_osc 的 Gowin_OSC 模块，将 oscout 端口连接到 clkin，这样 clkin 就可以接收到振荡器模块的输出信号。

最后，使用 assign 语句将 clkin 赋值给 test_clk，这样 test_clk 就可以使用 clkin 的信号。

使用 OSC 时钟信号

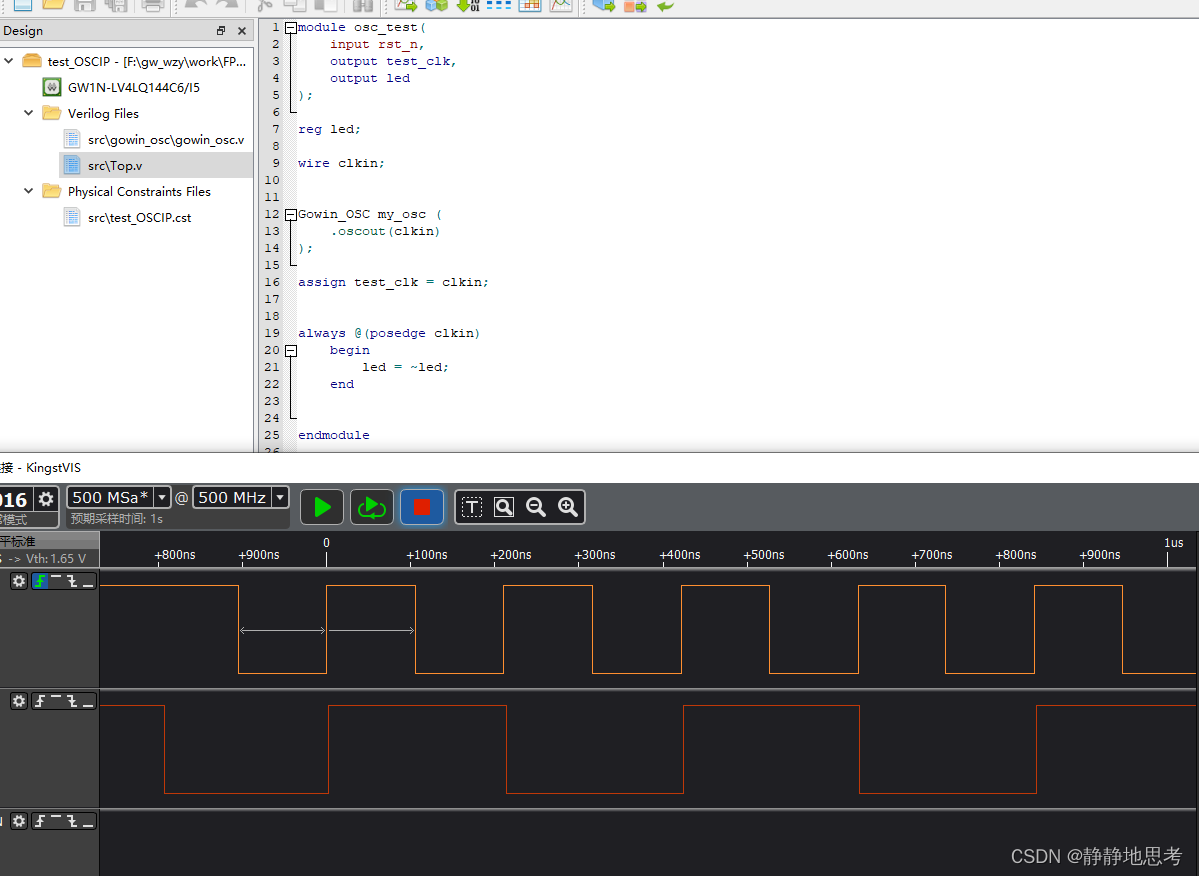

1.clkin 信号可以输出到 test_clk ，也可以被 时序逻辑模块使用；如：使用了 always @(posedge clkin) 来表示在 clkin 的上升沿触发。也就是说，每当 clkin 信号上升沿到来时，led 的值将取反。
