Istio使用【Bookinfo示例】

 Bookinfo示例简介

Bookinfo是istio官网示例，应用程序分为四个单独的微服务：

• productpage。该productpage微服务调用details和reviews微服务来填充页面。
• details。该details微服务包含图书信息。
• reviews。该reviews微服务包含了书评。它们调用ratings微服务。
• ratings。该ratings微服务包含预定伴随书评排名信息。

reviews微服务有3个版本：

• 版本v1不会调用该ratings服务。
• 版本v2调用该ratings服务，并将每个等级显示为1到5个黑星★。
• 版本v3调用该ratings服务，并将每个等级显示为1到5个红色星号★。

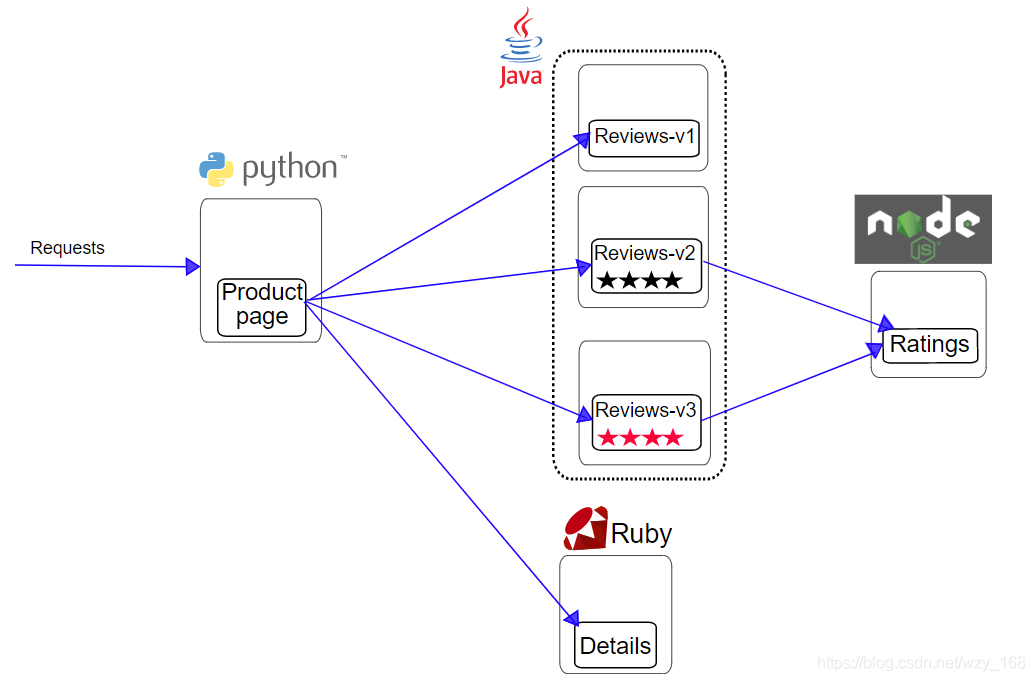

BookInfo架构图：

 Bookinfo在Istio中架构

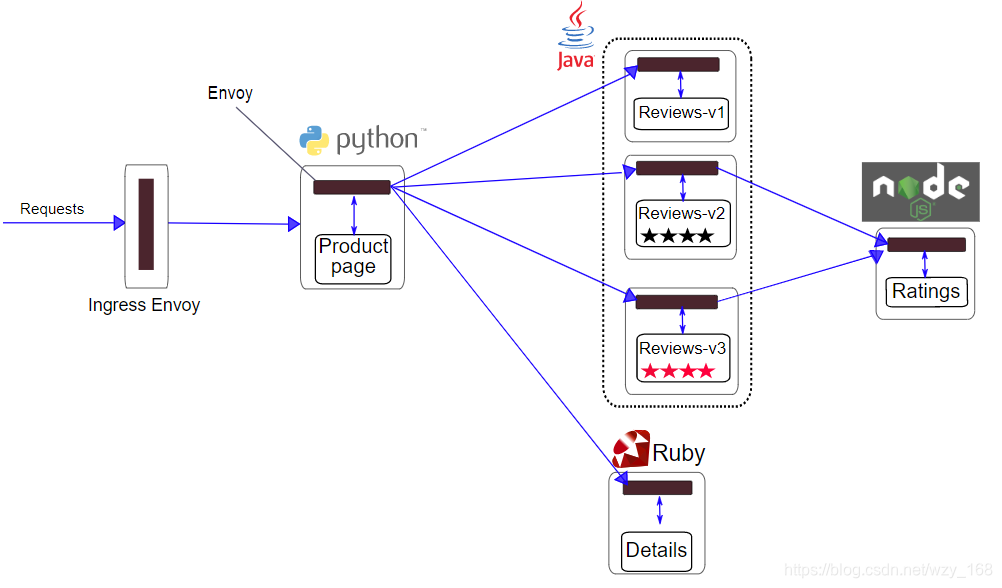

如果想要在Istio中运行Bookinfo，Bookinfo本身不需要任何改动，只需要为Bookinfo的微服务注入Istio的Sidecar。最终架构图如下：



所有的微服务都与Envoy边车打包在一起，该Envoy边车拦截对服务的出/入请求，并与Istio控制面交互，提供路由、采集、实施各种策略等。

启动Bookinfo服务，参考官网

• 进入istio目录

[root@k8s-master istio-1.4.2]# pwd
/root/istio/istio-1.4.2

• 设置namespace自动注入sidecar

kubectl label namespace default istio-injection=enabled

• 部署bookinfo服务

kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

你也可以手动为这个yaml注入sidecar再部署，参考Istio使用【sidecar注入】

kubectl apply -f <(istioctl kube-inject -f samples/bookinfo/platform/kube/bookinfo.yaml)

• 确定启动完成

[root@k8s-master istio-1.4.2]# kubectl get pod
NAME                                                       READY   STATUS    RESTARTS   AGE
details-v1-74f858558f-7gx6r                                2/2     Running   0          31h
productpage-v1-8554d58bff-fwcj4                            2/2     Running   0          31h
ratings-v1-7855f5bcb9-r7z5l                                2/2     Running   0          31h
reviews-v1-59fd8b965b-jppqr                                2/2     Running   0          31h
reviews-v2-d6cfdb7d6-rx648                                 2/2     Running   0          31h
reviews-v3-75699b5cfb-qpdjm                                2/2     Running   0          31h

[root@k8s-master istio-1.4.2]# kubectl get svc
NAME          TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)     AGE
details       ClusterIP   10.102.10.128    <none>        9080/TCP    31h
productpage   ClusterIP   10.110.251.239   <none>        9080/TCP    31h
ratings       ClusterIP   10.99.146.247    <none>        9080/TCP    31h
reviews       ClusterIP   10.102.77.22     <none>        9080/TCP    31h

• 确定程序运行正常

kubectl exec -it $(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}') -c ratings -- curl productpage:9080/productpage | grep -o "<title>.*</title>"
<title>Simple Bookstore App</title>

• 定义应用的入口网关

kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

• 确认网关已创建

[root@k8s-master istio-1.4.2]# kubectl get gateway
NAME               AGE
bookinfo-gateway   30h

下面可以通过Isito的入口网关来访问了，在访问前，需要确定Isito网关IP和端口。

获取Istio入口网关IP和端口：参考官网

kubectl get svc istio-ingressgateway -n istio-system
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                                                                                                      AGE
istio-ingressgateway   LoadBalancer   10.110.94.234   <pending>     15020:32344/TCP,80:31380/TCP,443:31390/TCP,31400:31400/TCP,15029:31933/TCP,15030:30470/TCP,15031:31361/TCP,15032:31151/TCP,15443:31081/TCP   2d2h

如果EXTERNAL-IP设置了该值，则您的环境具有可用于入口网关的外部负载平衡器。如果EXTERNAL-IP值是<none>（或永久<pending>），则您的环境不为入口网关提供外部负载平衡器。在这种情况下，您可以使用服务的节点端口来访问网关。

确定端口：

这里80对应的端口是Http服务的端口，映射的主机端口31380；

这里443对应的端口是Https服务的端口，映射的主机端口31390；

确定IP：

可以通过下面命令找个hostIP。

[root@k8s-master istio-1.4.2]# kubectl get po -l istio=ingressgateway -n istio-system -o yaml | grep hostIP: -C3
---
      state:
        running:
          startedAt: "2019-12-24T06:46:29Z"
    hostIP: 192.168.1.212
    phase: Running
    podIP: 10.244.3.136
    qosClass: Burstable
---

也可以通过下面的命令找到Ingress部署的节点。

[root@k8s-master istio-1.4.2]# kubectl get po -l istio=ingressgateway -n istio-system -o wide
NAME                                    READY   STATUS    RESTARTS   AGE    IP             NODE     NOMINATED NODE   READINESS GATES
istio-ingressgateway-6b7bfd7459-wljhh   1/1     Running   0          2d2h   10.244.3.136   k8s-02   <none>           <none>

访问Bookinfo应用

浏览器访问刚刚或者的IP+端口+/productpage，例如我的是http://192.168.1.212:31380/productpage

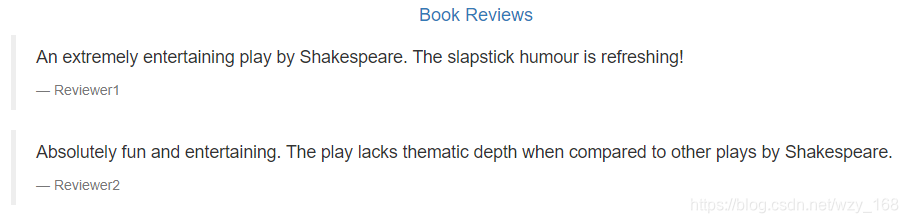

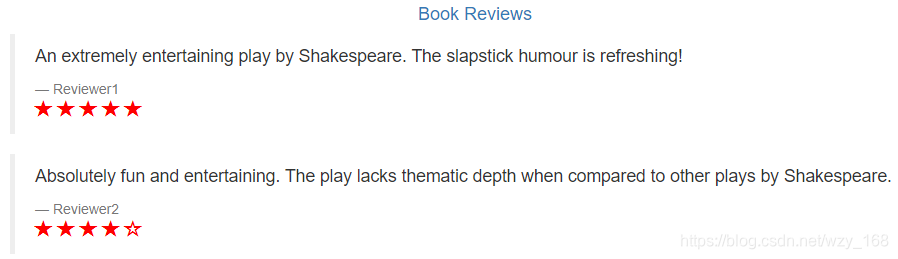

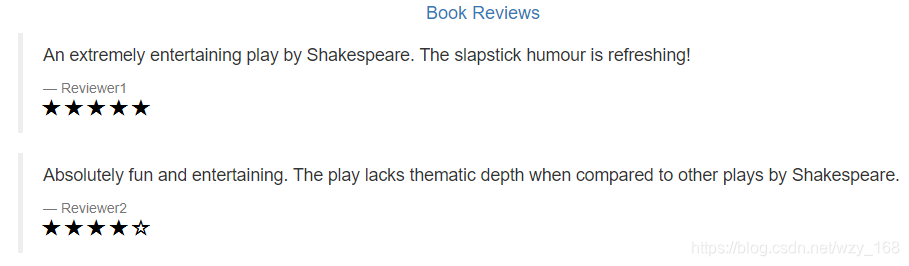

不停的刷新页面，可以看到返回的Reviewer是不同的版本。

简单分析下

针对samples/bookinfo/networking/bookinfo-gateway.yaml，我们可以看看默认配置做了啥。

[root@k8s-master istio-1.4.2]# cat samples/bookinfo/networking/bookinfo-gateway.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080

• 首先创建一个Gateway，这是Istio的一个自定义资源类型(CRD)，它创建了这个bookinfo应用的网关bookinfo-gateway，使用了istio默认的controller——ingressgateway，如上文，istio的ingress网关定义了很多类型端口，这里bookinfo-gateway使用了80端口，域名使用的通配符"*"。
• 定义VirtualService，这里需要绑定刚刚创建的bookinfo-gateway，定义了匹配的URI和后台服务。
