【ArcGIS Pro二次开发】(52):布局导出图片(批量)

在ArcGIS Pro中设定好布局后,可以直接导出为各种类型的图片。

这是很基本的功能,但是如果你的布局很多,一张一张导图就有点费劲。

之前有网友提出希望可以批量导图,要实现起来并不难,于是就做了这个工具。


一、要实现的功能

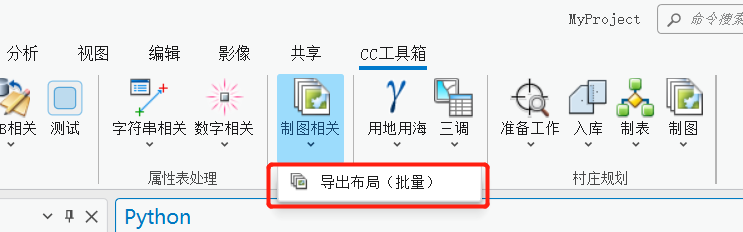

如上图所示,点击【制图相关】面板下【导出布局(批量)】按钮,弹出工具框如下:

输入参数中:

1、要导出图片的文件夹位置。

2、导出图片类型。这里预置了PNG,JPG和PDF这三种常用的图片类型,如果还有需求可以再添加。

3、导出图片分辨率,默认设置为300,可手动调整。

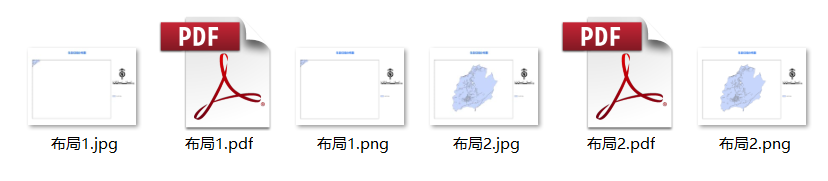

示例工程中有2个布局,点击执行后生成结果如下:


二、实现流程

工具的核心代码并不多。

首先,获取当前工程的所有布局:

                // 获取当前工程中的所有LayoutProjectItem
                IEnumerable<LayoutProjectItem> layoutProjects = Project.Current.GetItems<LayoutProjectItem>();

                await QueuedTask.Run(() =>
                {
                    foreach (LayoutProjectItem layoutProject in layoutProjects)
                    {
                        // 获取layout
                        Layout layout = layoutProject.GetLayout();
                        // TODO
                });

然后就可以导出了,不过要先设置好导出的图片格式:

                        // JPG图片属性
                        JPEGFormat JPG = new JPEGFormat()
                        {
                            HasWorldFile = true,
                            Resolution = dpi,               // 分辨率
                            OutputFileName = filePath + @"\" + layout.Name + @".jpg",      // 输出路径
                        };
                        // PNG图片属性
                        PNGFormat PNG = new PNGFormat()
                        {
                            HasWorldFile = true,
                            Resolution = dpi,               // 分辨率
                            OutputFileName = filePath + @"\" + layout.Name + @".png",      // 输出路径
                        };
                        // PDF图片属性

                        PDFFormat PDF = new PDFFormat()
                        {
                            OutputFileName = filePath + @"\" + layout.Name + @".pdf",      // 输出路径
                            Resolution = dpi,               // 分辨率
                            DoCompressVectorGraphics = true,   // 是否压缩矢量图形
                            DoEmbedFonts = true,            // 是否执行嵌入字体
                            HasGeoRefInfo = true,             // 是否具有地理参考信息
                            ImageCompression = ImageCompression.Adaptive,   // 图形压缩.自适应
                            ImageQuality = ImageQuality.Best,           // 图形质量.最好
                            LayersAndAttributes = LayersAndAttributes.LayersAndAttributes   // 图层  属性
                        };

导出时需要判断一下图片格式:

                        // 导出JPG
                        if (pic_type == "jpg")
                        {
                            layout.Export(JPG);
                        }
                        // 导出PNG
                        if (pic_type == "png")
                        {
                            layout.Export(PNG);
                        }
                        // 导出PDF
                        if (pic_type == "pdf")
                        {
                            layout.Export(PDF);
                        }

以上便实现了工具的主要功能。


三、工具文件分享

我把工具都集合成工具箱,不再单独放单个工具,可以到这里下载完整工具箱,会不断更新:

【ArcGIS Pro二次开发】:CC工具箱https://blog.csdn.net/xcc34452366/article/details/131506345PS:可以直接点击...bin\Debug\net6.0-windows\下的.esriAddinX文件直接安装。
