老ThinkPad免编程器刷BIOS上WIFI6网卡

PS：关注我！第一时间获得填坑更新。大家的关注，就是我填坑的动力。

比较喜欢折腾数码产品，例如近期一直在折腾AX网络的布置，无意中发现了还有mini pci-e接口的AX200无线网卡，看来老笔记本电脑也能吃上ax网卡了。

老ThinkPad笔记本电脑都是带网卡白名单的，需要编程器才能刷mod bios去除白名单。很幸运今年年初的时候，George Kushnir发布了1vyrain项目，基于软改实现修改ivy bridge处理器ThinkPad笔记本电脑的BIOS。支持网卡白名单，bios高级菜单和解锁超频。

教程

MOD BIOS

支持机型X230、X230t、T430、T430s、T530、W530和X330（会被视为X230）。由于这个修改只适用于旧版BIOS，所以事先要先将BIOS降级到指定版本。

X230——2.60

X230t——2.58

T430——2.64

T430s——2.59

T530——2.60

W530——2.58

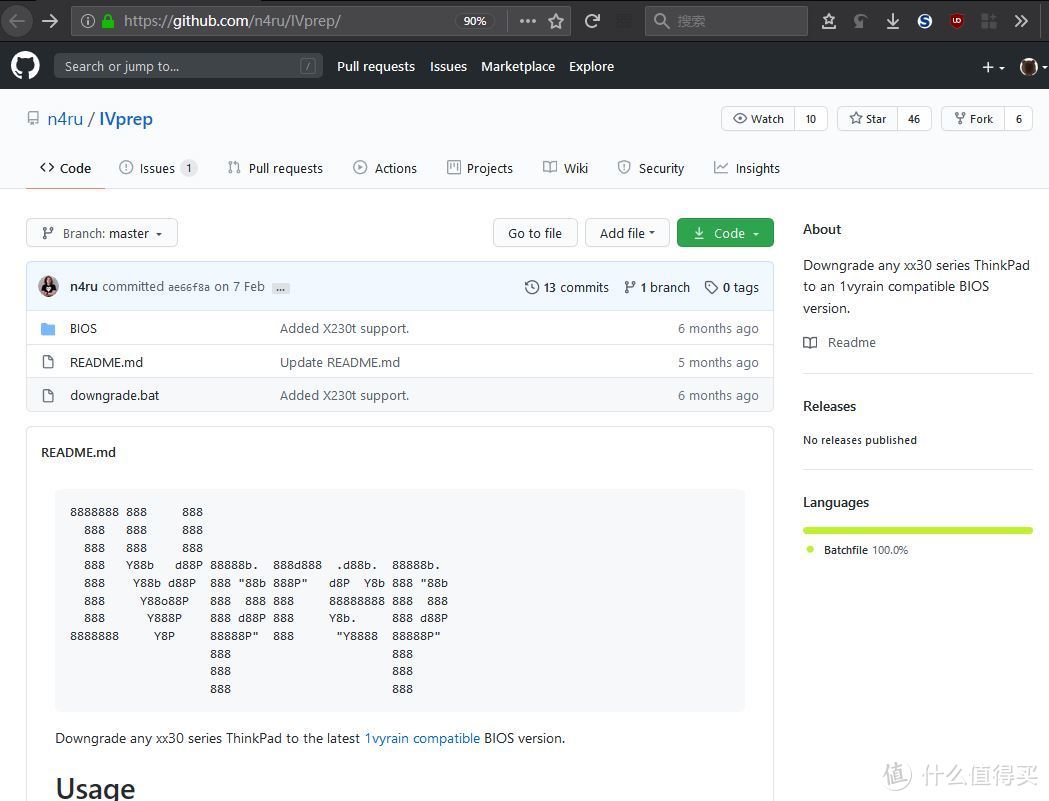

George Kushnir提供了BIOS降级项目IVprep，注意刷BIOS都是存在风险的，操作前请三思。

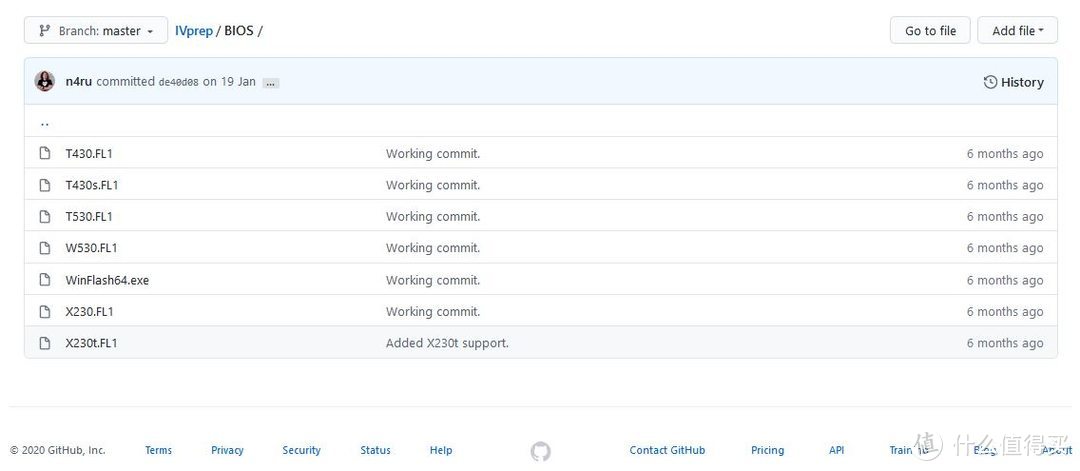

bios文件夹内有各个机型的BIOS以及刷如程序。

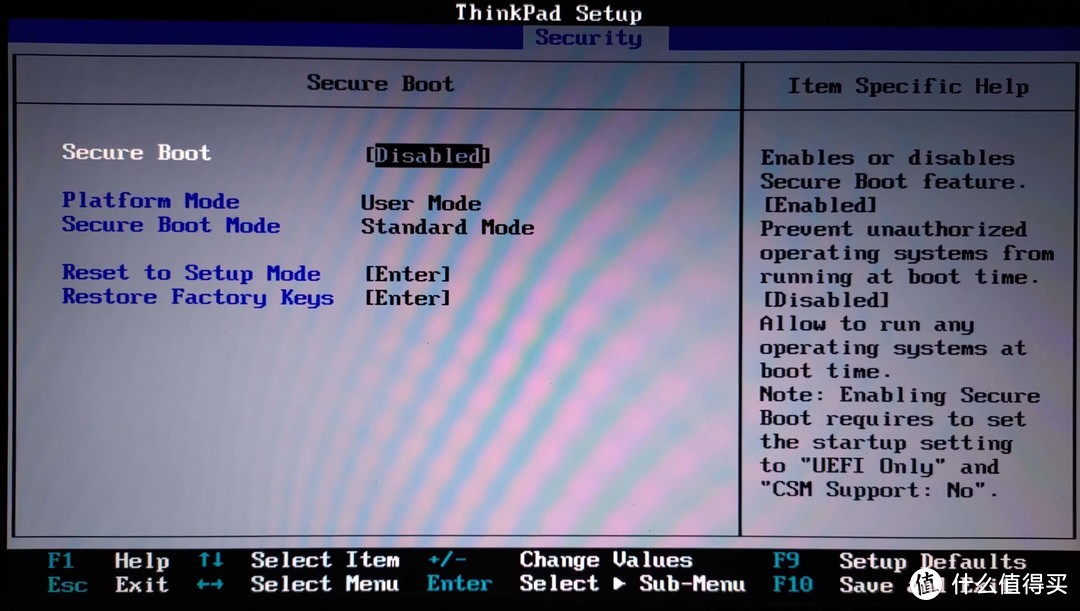

刷入bios之前要恢复BIOS默认设置，然后Security选项中的SecureBoot改成Disabled。

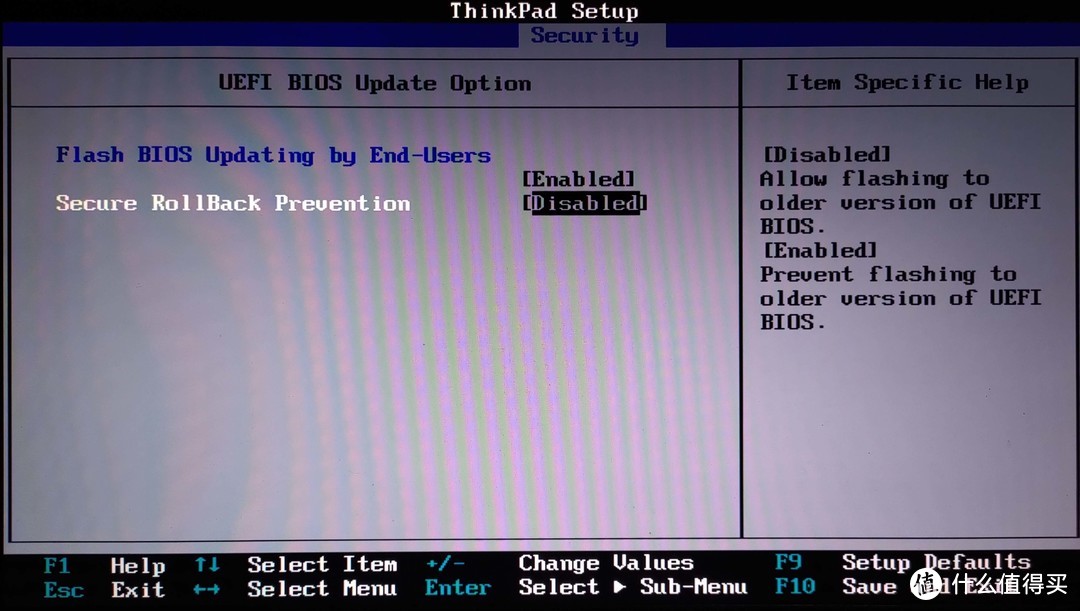

Flash BIOS Updating by End-User改成Enable，Secure RollBack Prevention改成Disabled。

启动模式限定为UEFI启动。

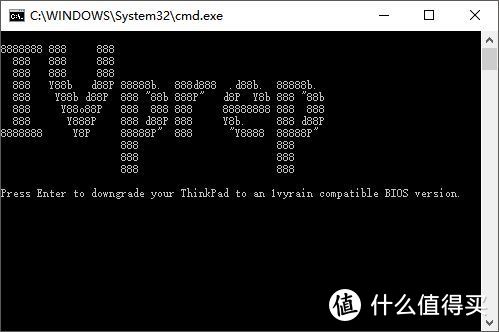

保证主机有充足电源以及插入电池，Win系统下运行IVprep项目中的downgrade.bat。

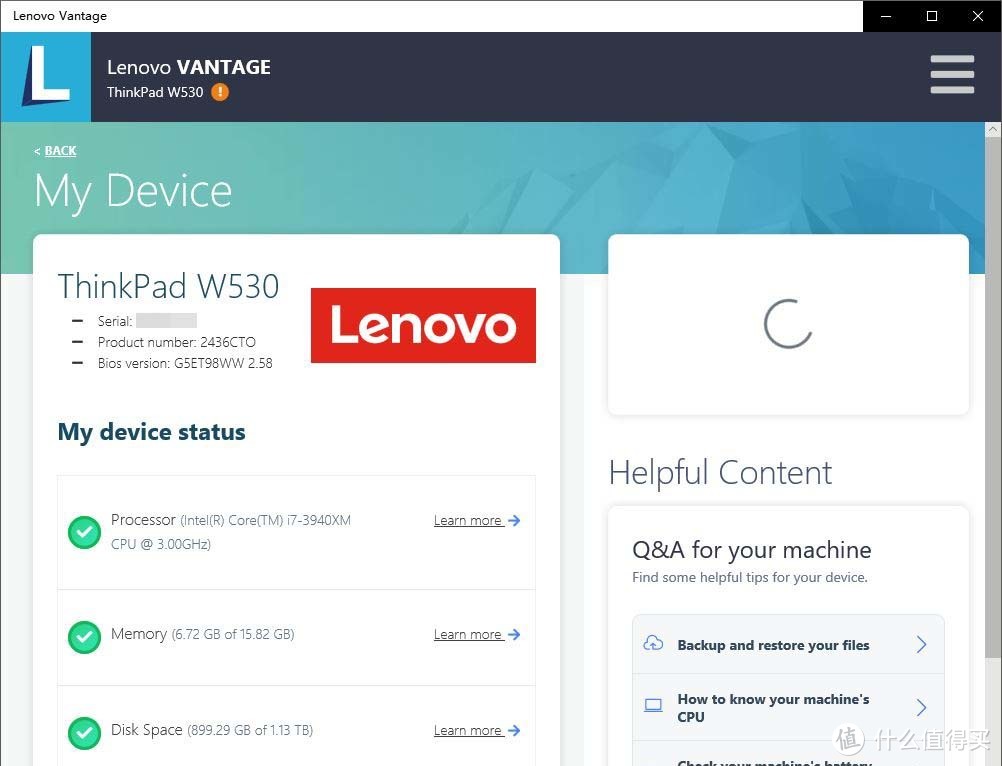

重启后，BIOS会降级到所需要的版本。

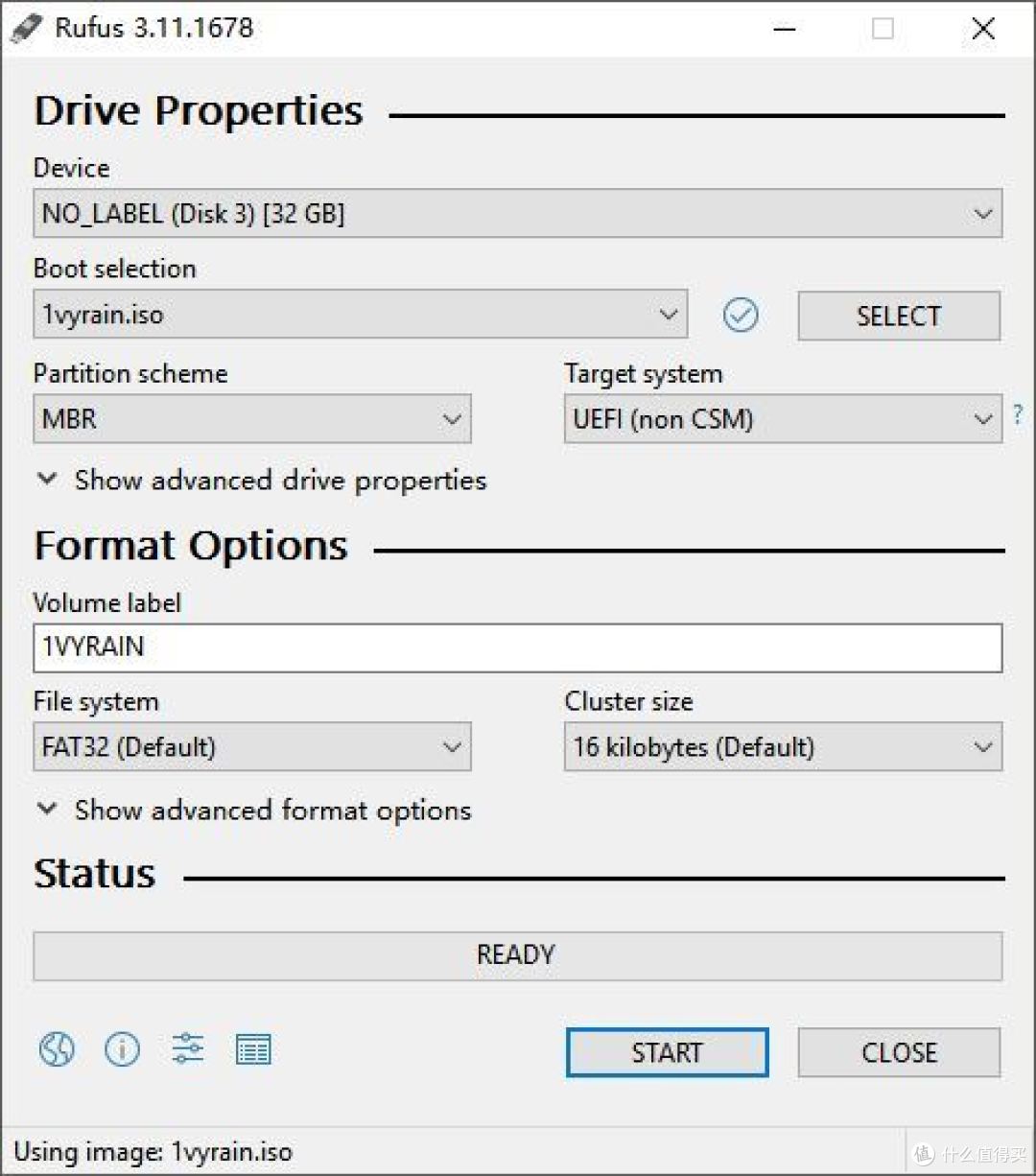

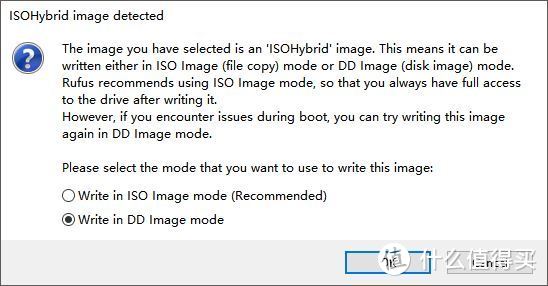

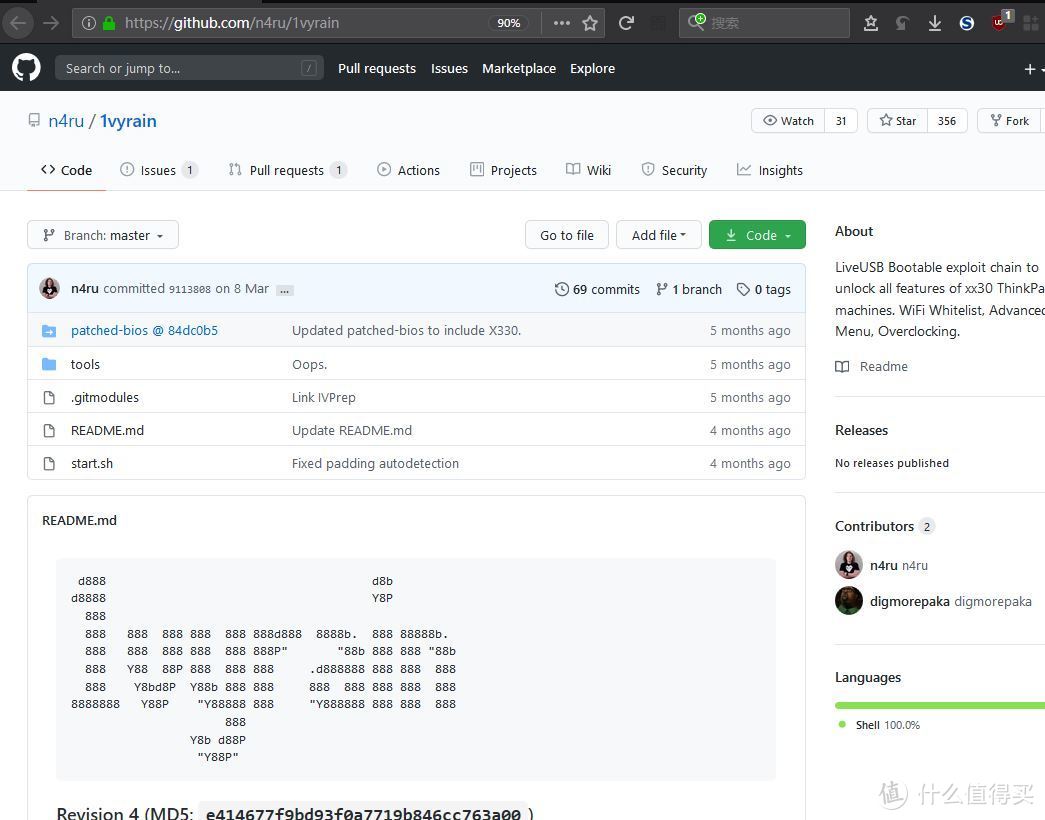

下载1vyrain.iso，使用Rufus写入优盘。期间会提示选择模式，要选DD模式。

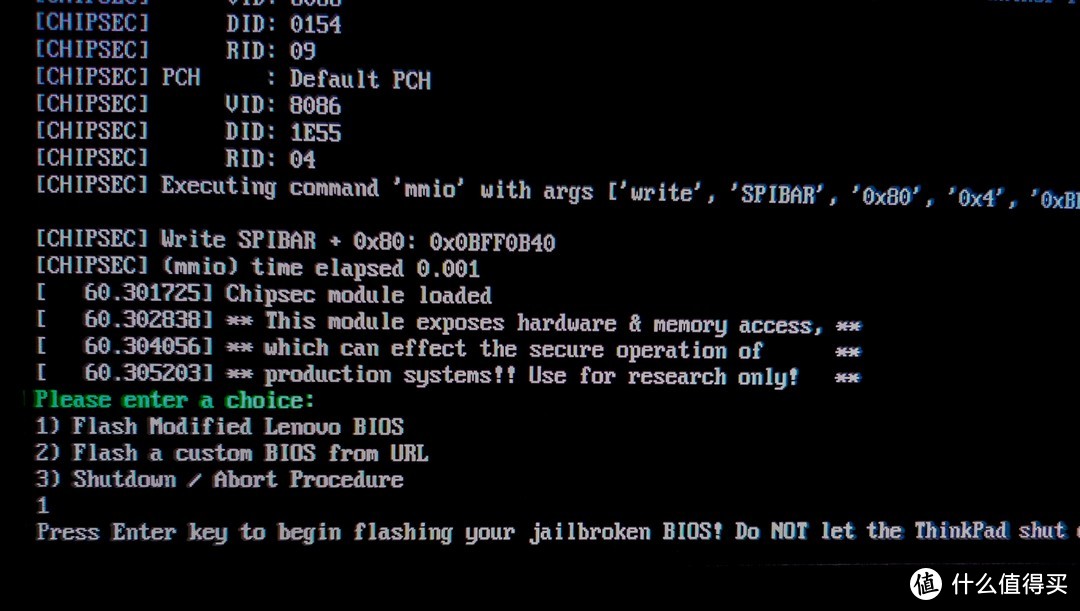

启动到优盘，按照提示进行操作。

程序会自动识别机型，并匹配相对应的MOD bios。最后会让你确认是否刷如bios，选1即可。

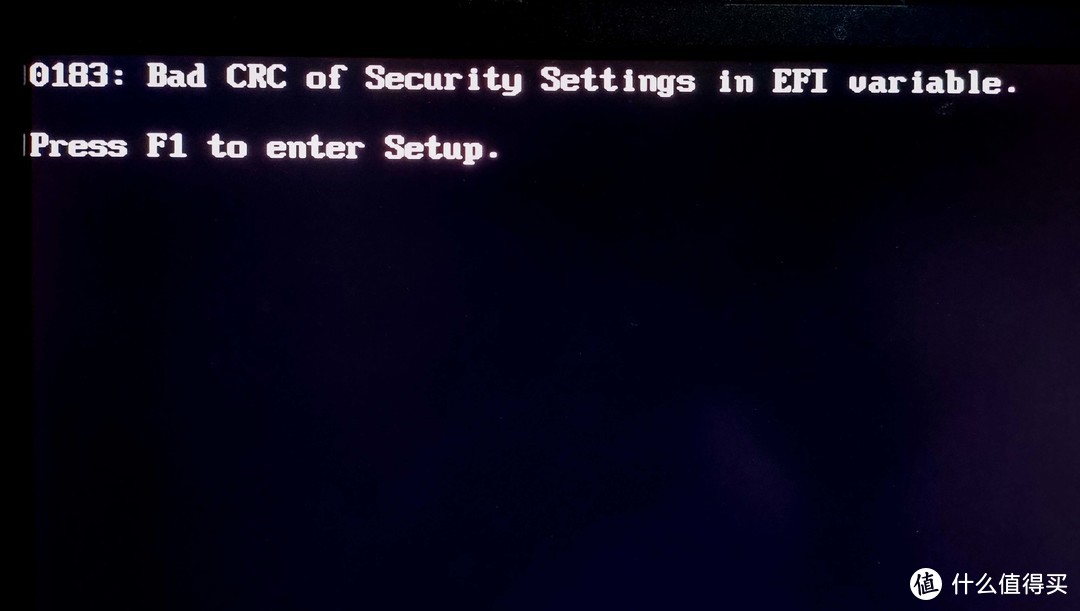

期间会有CRC安全提示，属于正常现象，重启就没有了。

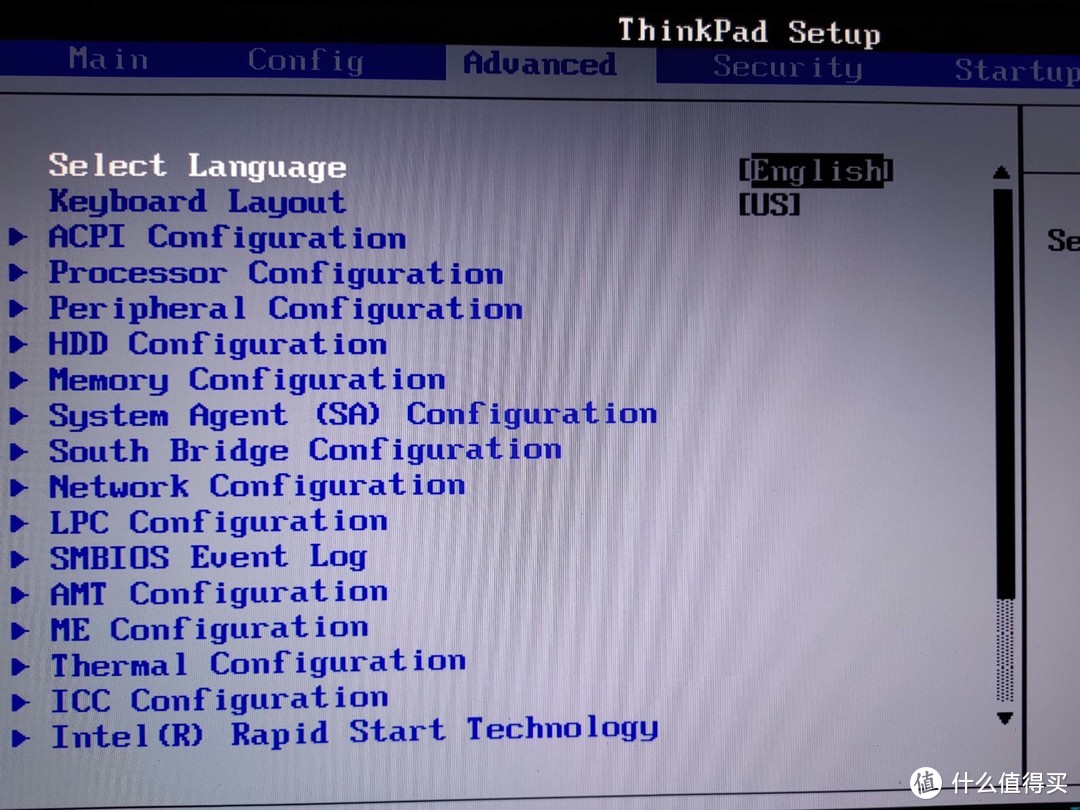

重启后bios的修改就完成了，能在bios中看到高级菜单。

刷完bios后，还能解锁超频。我的处理器是i7-3940xm，使用intel XTU可以无限制拉倍频。ThinkPad的处理器估计是经过特挑的，电压很低，很好超频。

AX网卡安装

我的笔记本是美行ThinkPad W530，原配无线网卡是Intel Ultimate-N6300，使用三条天线。

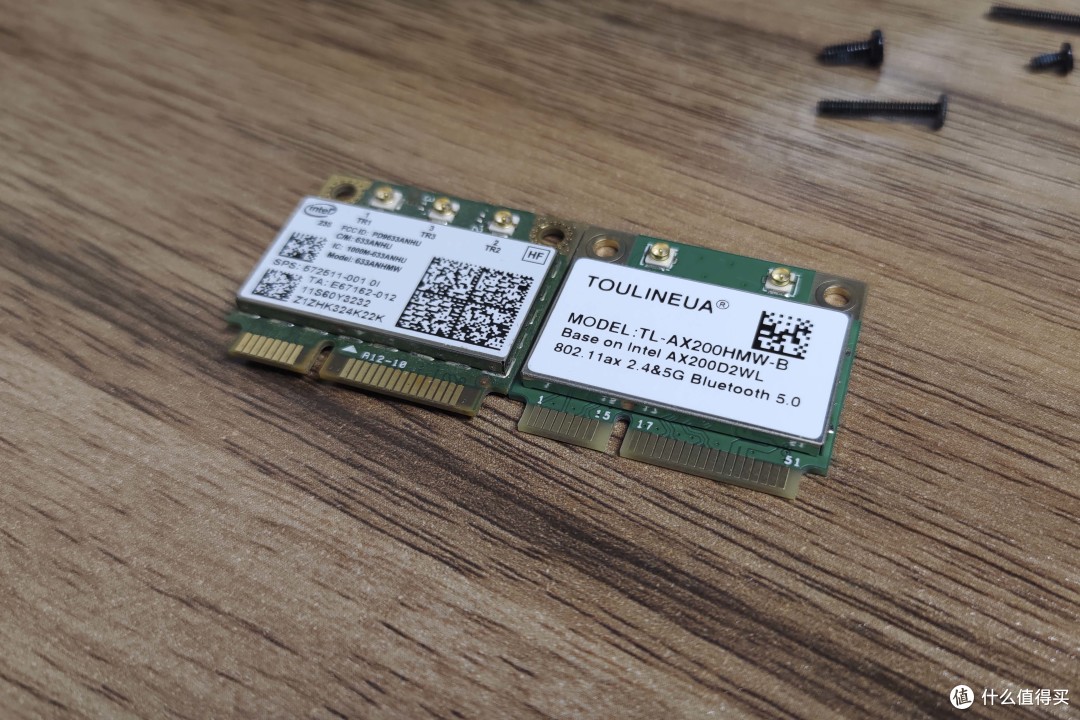

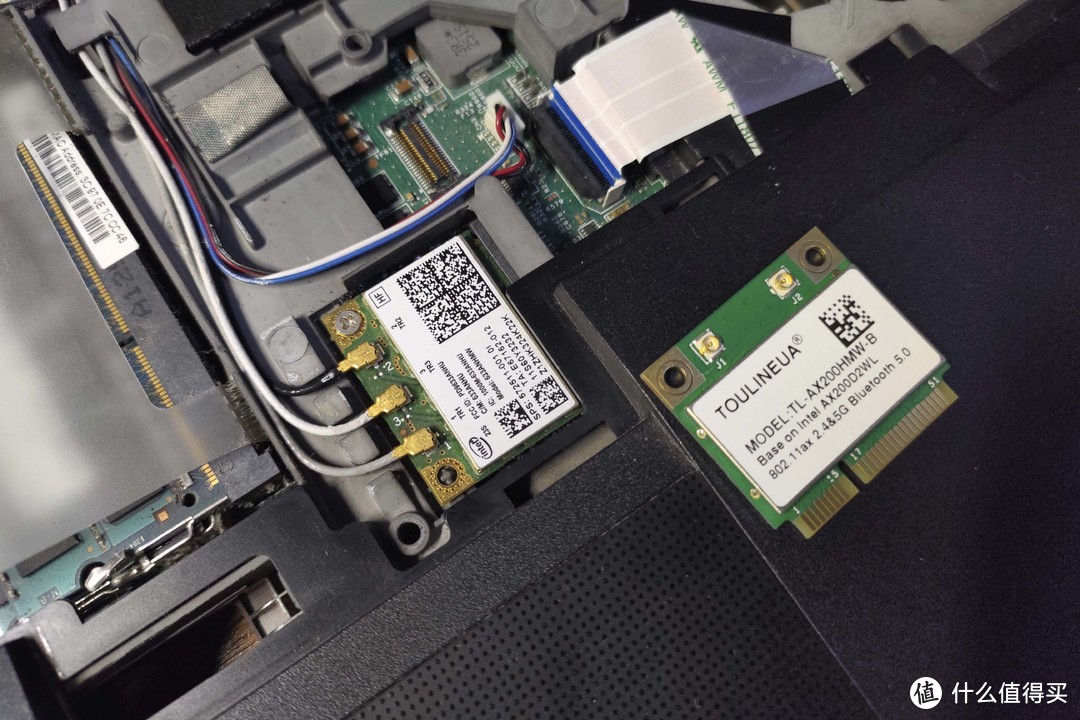

将Intel Ultimate-N6300卸载下来，换成半高的TOULINEUA AX200HMW。W530内部空间有限，那些安装mini pci-e转m.2转接板，上ax200的方式根本没法实现。

第三条天线作好屏蔽处理，塞到一旁。

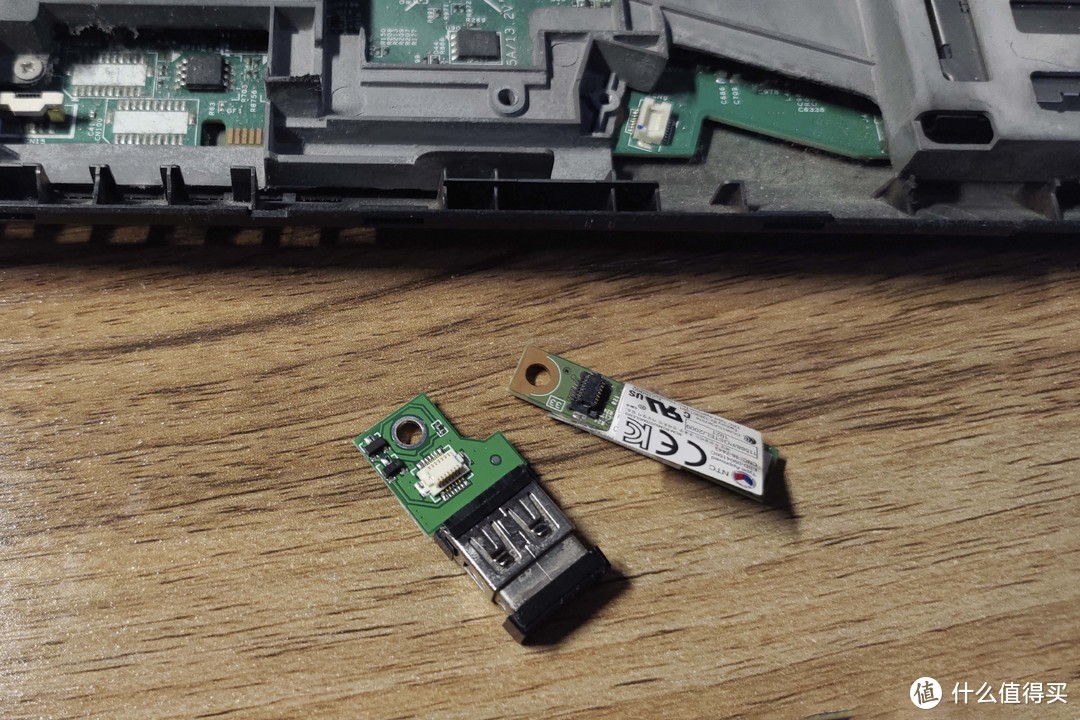

Intel ax200已经自带蓝牙，所以我还准备了一个X230蓝牙模块转usb的小转接板。

将原蓝牙模块取下，给转接板安上罗技超微Pico优联接收器，内置优联节省外部usb接口。

很遗憾是W530内部没有足够的空间容纳这个转接板，无法安装。后来我发现ax200的蓝牙干扰比较大，使用不稳定。最后还是安装回了原蓝牙模块，屏蔽了ax200的蓝牙。

测试

对比测试的是Intel的三天线卡王Ultimate-N6300，支持Wifi 4（802.11n），2.4GHz网络下最高450Mbps，5GHz网络下最高450Mbps。双控制器，具有强大的机算能力。之前chh上有一篇关于ax网卡的横评，Ultimate-N6300是其中延迟最低的网卡。

作为测试使用Tp-Link XDR6030易展版路由器，支持Wifi6（802.11ax），4R4T，有OFDMA和MU-MIMO多路并发beamforming多天线波束成形技术。2.4GHz网络下最高1200Mbps，5GHz网络下最高4800Mbps。我换AX网卡，很大程度是因为换了这款路由器。 Tp-Link XDR6030是目前最便宜的6000Mbps路由器，相对友商产品，价格不到千元。界面功能易用，简单设置就能使用。

文章

6000Mbps+WIFI6，Tp-Link XDR6030易展版开箱简测

qianseyue

2020-07-01

64

测试是限定频带锁定的，所以2.4g和5g的测试并不是同时进行，隔离的墙均为非承重墙。

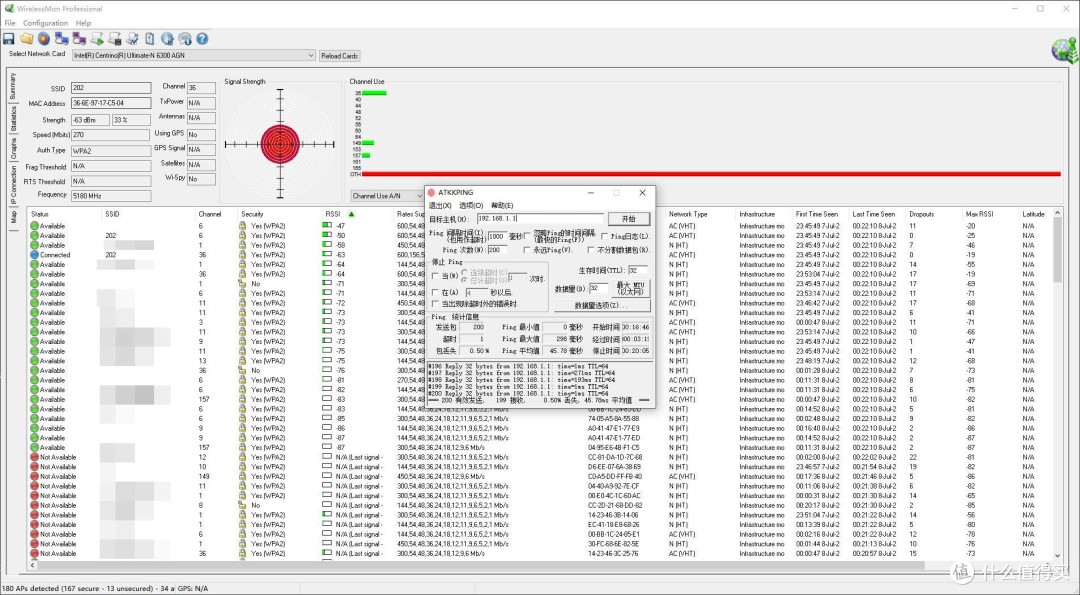

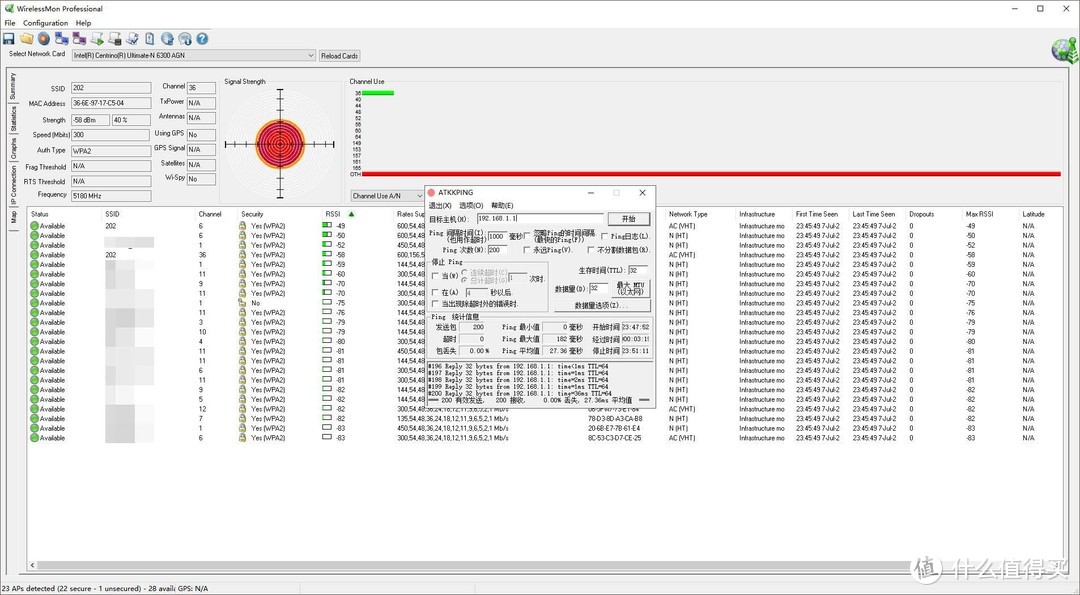

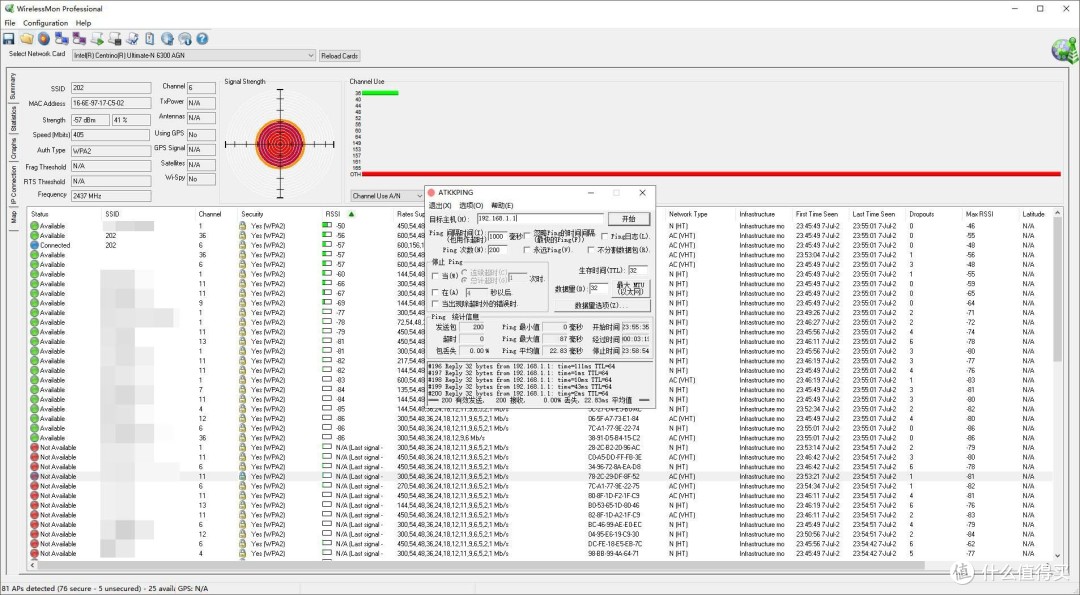

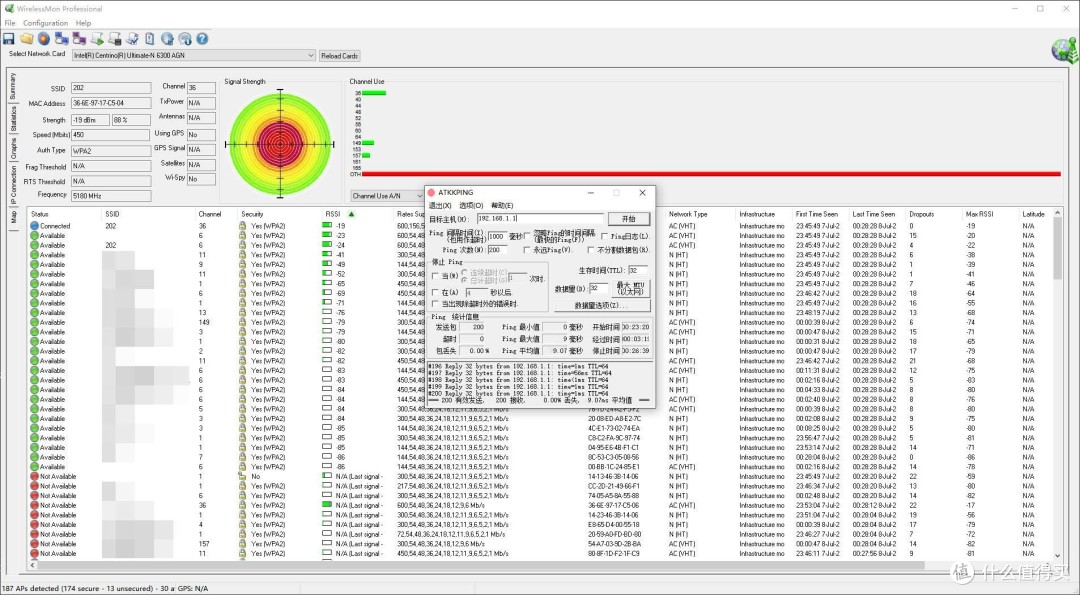

Ultimate-N 6300

限定2.4G：

无墙（距离1米），信号强度-27dBm，速度450Mbits，平均ping值4.45ms。

一栋墙（距离4米)，信号强度-57dBm，速度405Mbits，平均ping值22.83ms。

两栋墙（距离7米），信号强度-67dBm，速度264Mbits，平均ping值50.40ms。

限定5G：

无墙（距离1米），信号强度-19dBm，速度450Mbits，平均ping值9.07ms。

一栋墙（距离4米），信号强度-58dBm，速度300Mbits，平均ping值27.36ms。

两栋墙（距离7米），信号强度-63dBm，速度270Mbits，平均ping值45.78ms。

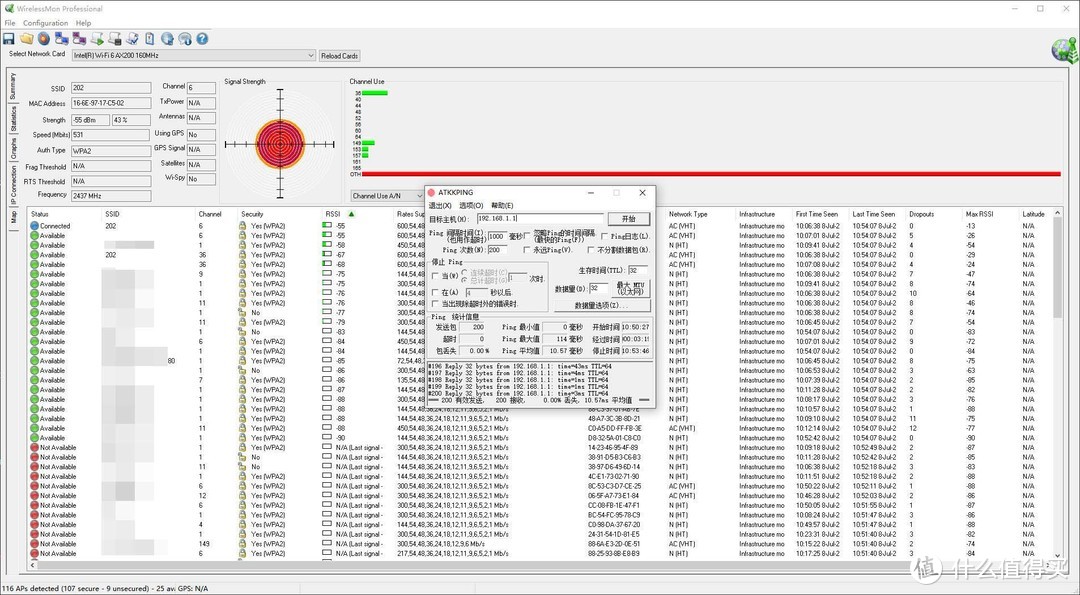

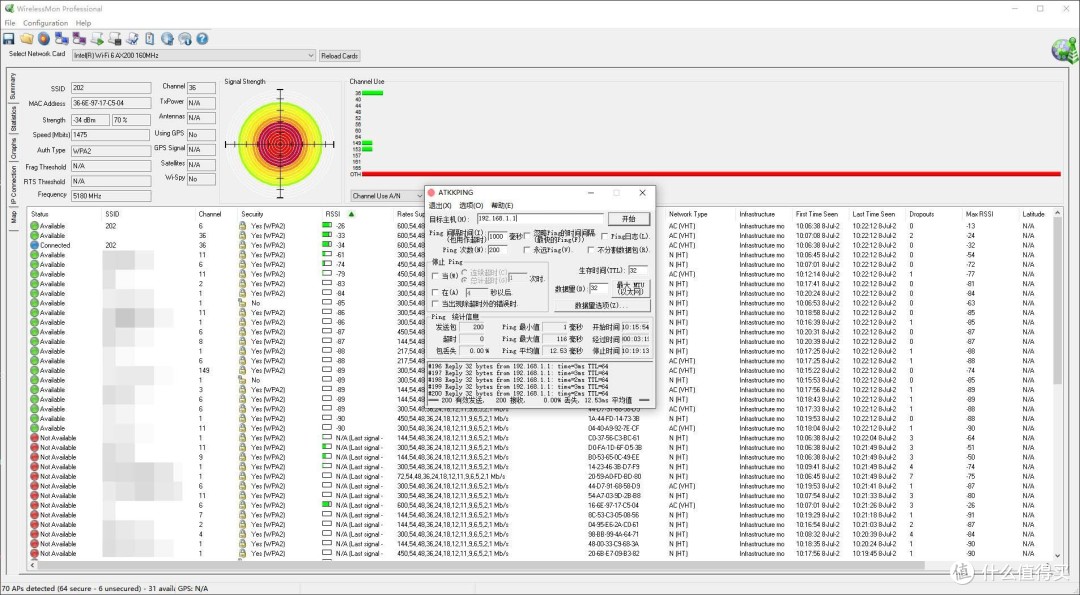

AX200

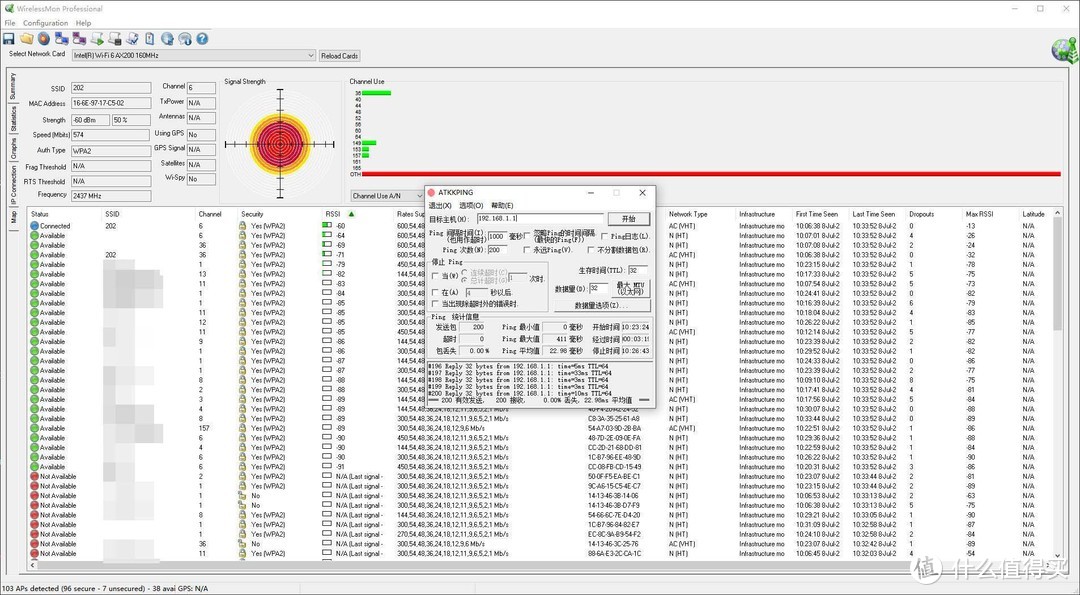

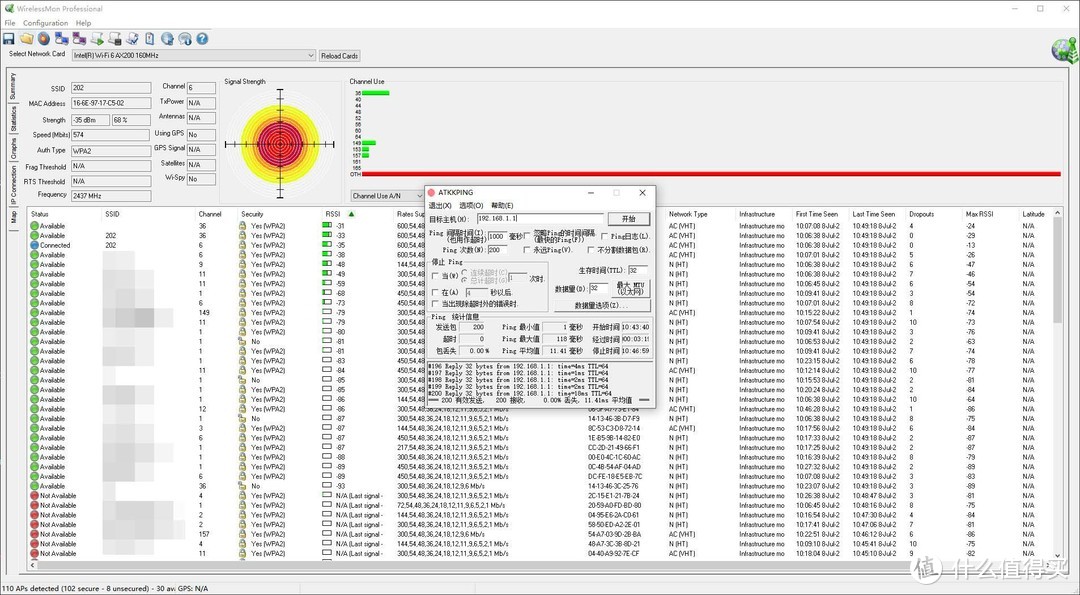

限定2.4G：

无墙（距离1米），信号强度-35dBm，速度574Mbits，平均ping值11.41ms。

一栋墙（距离4米），信号强度-55dBm，速度531Mbits，平均ping值10.57ms。

两栋墙（距离7米），信号强度-57dBm，速度281Mbits，平均ping值11.94ms。

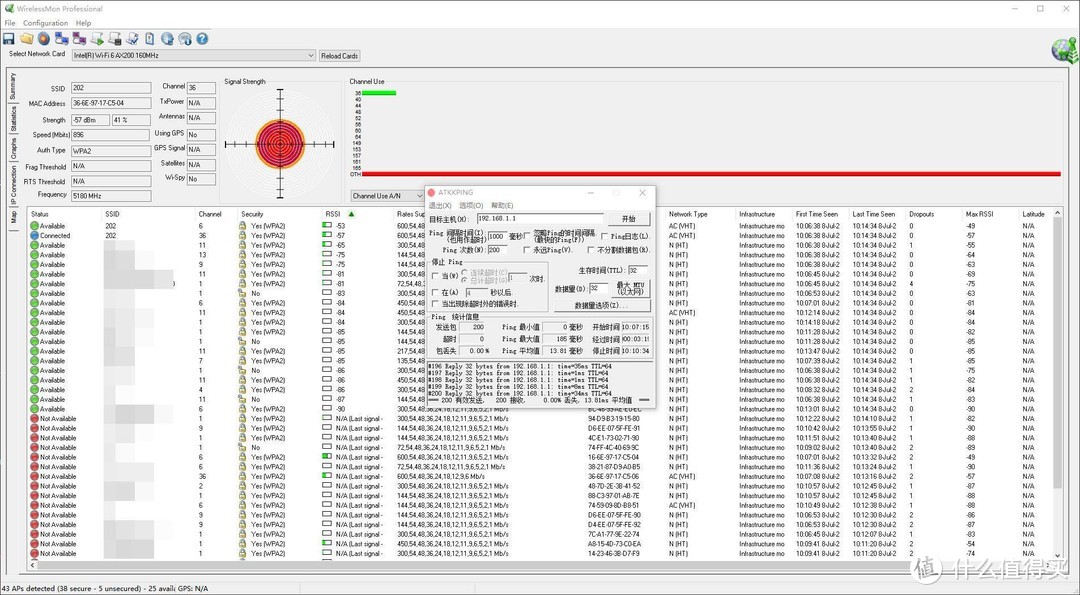

限定5G：

无墙（距离1米），信号强度-34dBm，速度1475Mbits，平均ping值12.53ms。

一栋墙（距离4米），信号强度-57dBm，速度867Mbits，平均ping值13.81ms。

两栋墙（距离7米），信号强度-60dBm，速度574Mbits，平均ping值22.98ms。

总结

更换支持WIFI 6的AX200后，相对于WIFI 4的Ultimate-N6300在速度上还是有所提升的。稳定性方面，Ultimate-N6300在2.4g方面明显更强。可惜当前网络环境中，2.4g信号比较多，导致距离稍远，Ultimate-N6300的表现就会很糟糕。5g网络下，距离较远还会出现掉包的情况。AX200表现较为均衡，距离远也不会导致很大的延迟，总体而言，ax200还是值得升级的。
