自动化立体库仓库堆垛机HMI屏开发

最新推荐文章于 2024-07-13 19:50:45 发布
最新推荐文章于 2024-07-13 19:50:45 发布
阅读量508 收藏 2
点赞数
分类专栏： PLC 文章标签： 自动化 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xdpcxq/article/details/127939082
版权

1、开始主界面设置

手动控制、自动控制、系统查看、变频器、报警信息

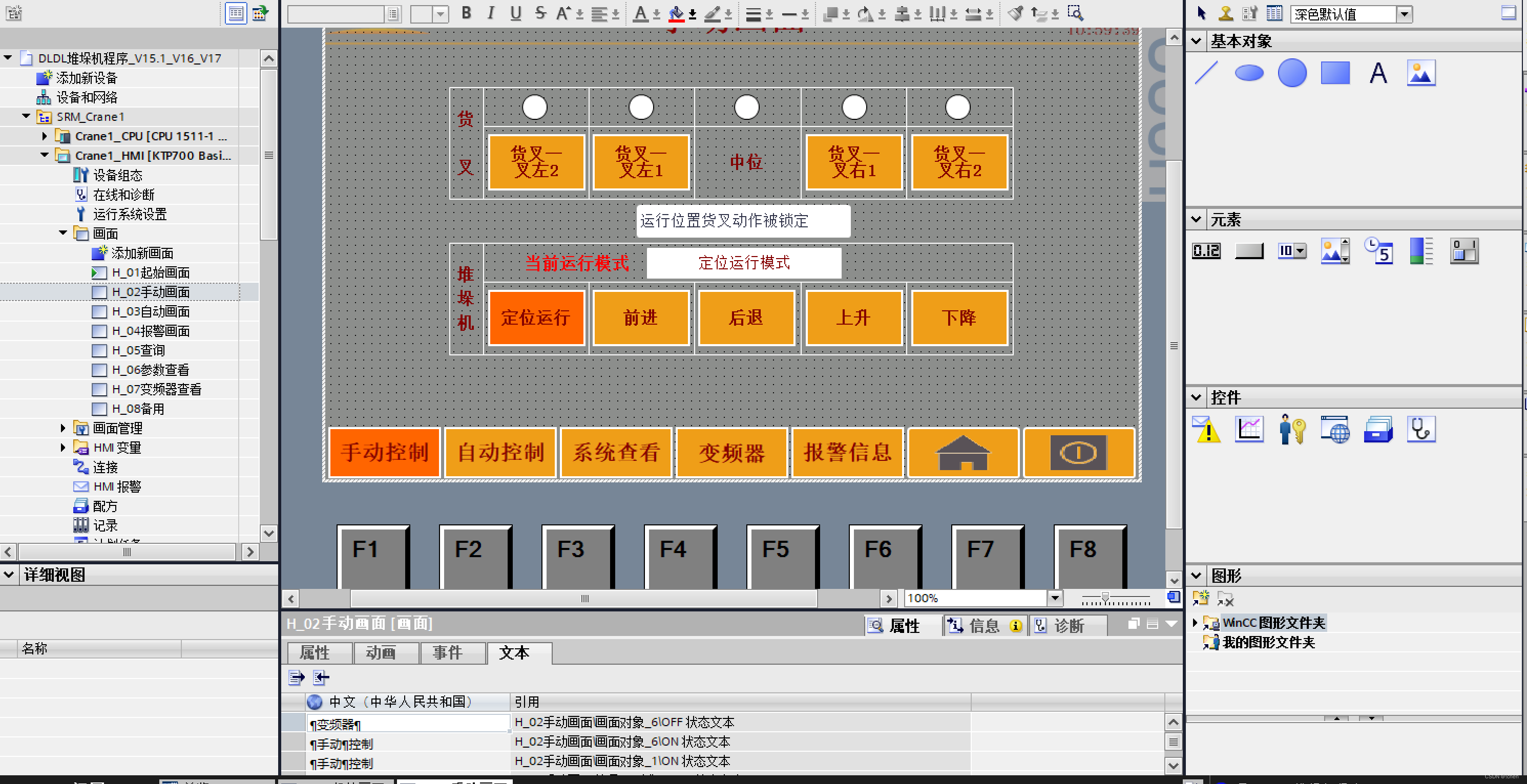

2、手动控制

货叉、定位运行、前进、后退、上升、下降

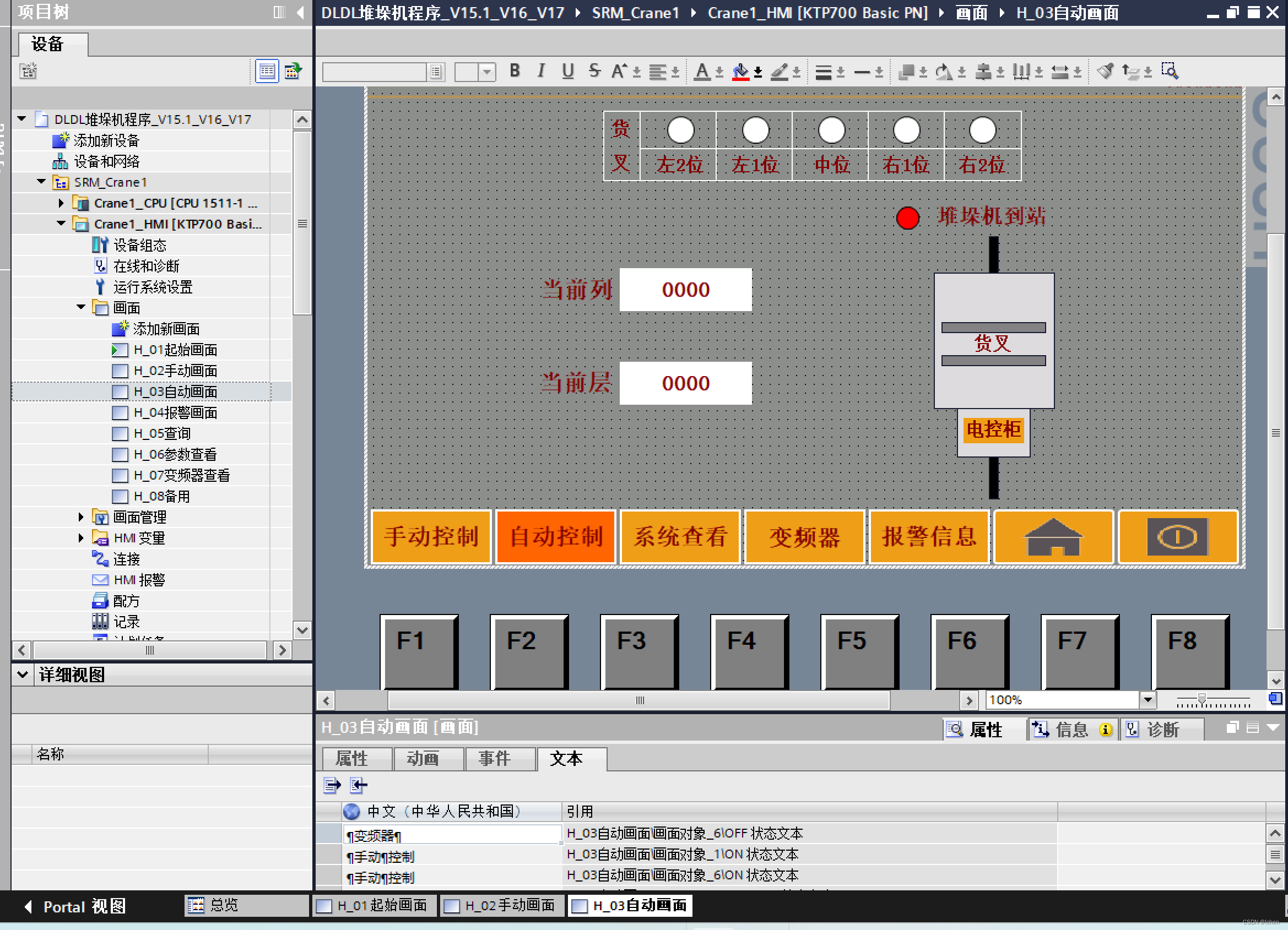

3、自动控制

显示当前列、当前层、货叉状态

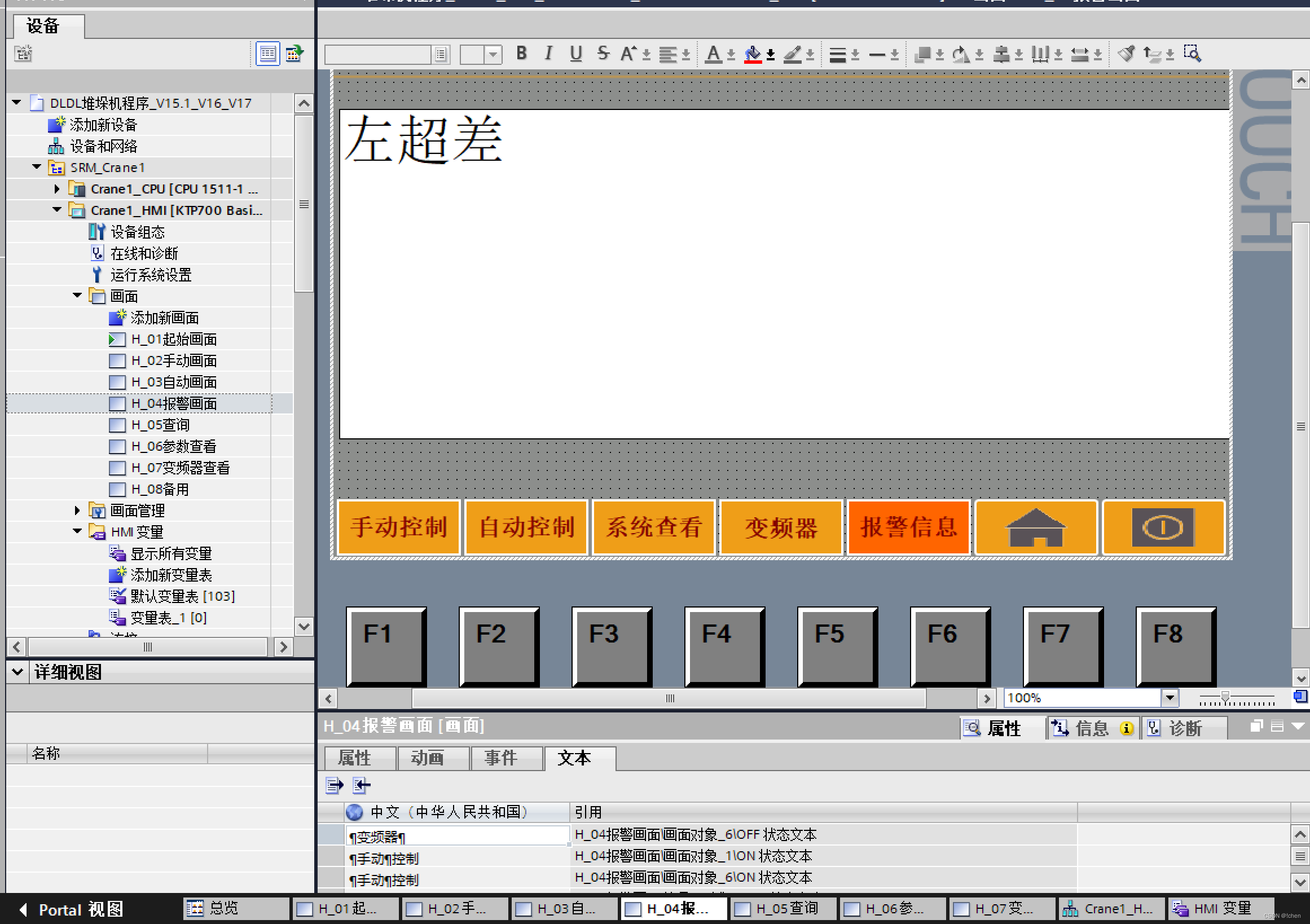

4、报警信息

左超差、右超差

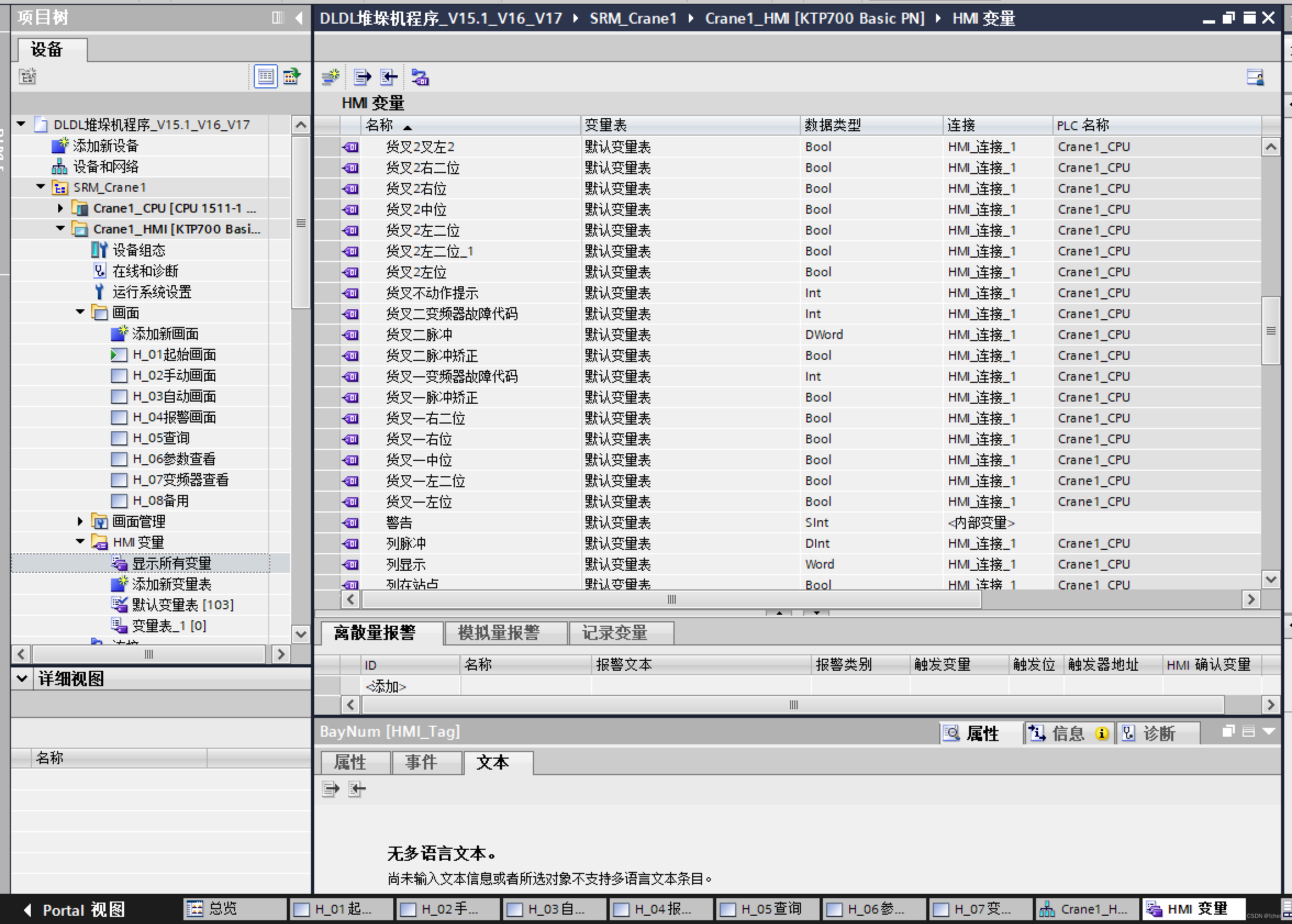

5、变量表

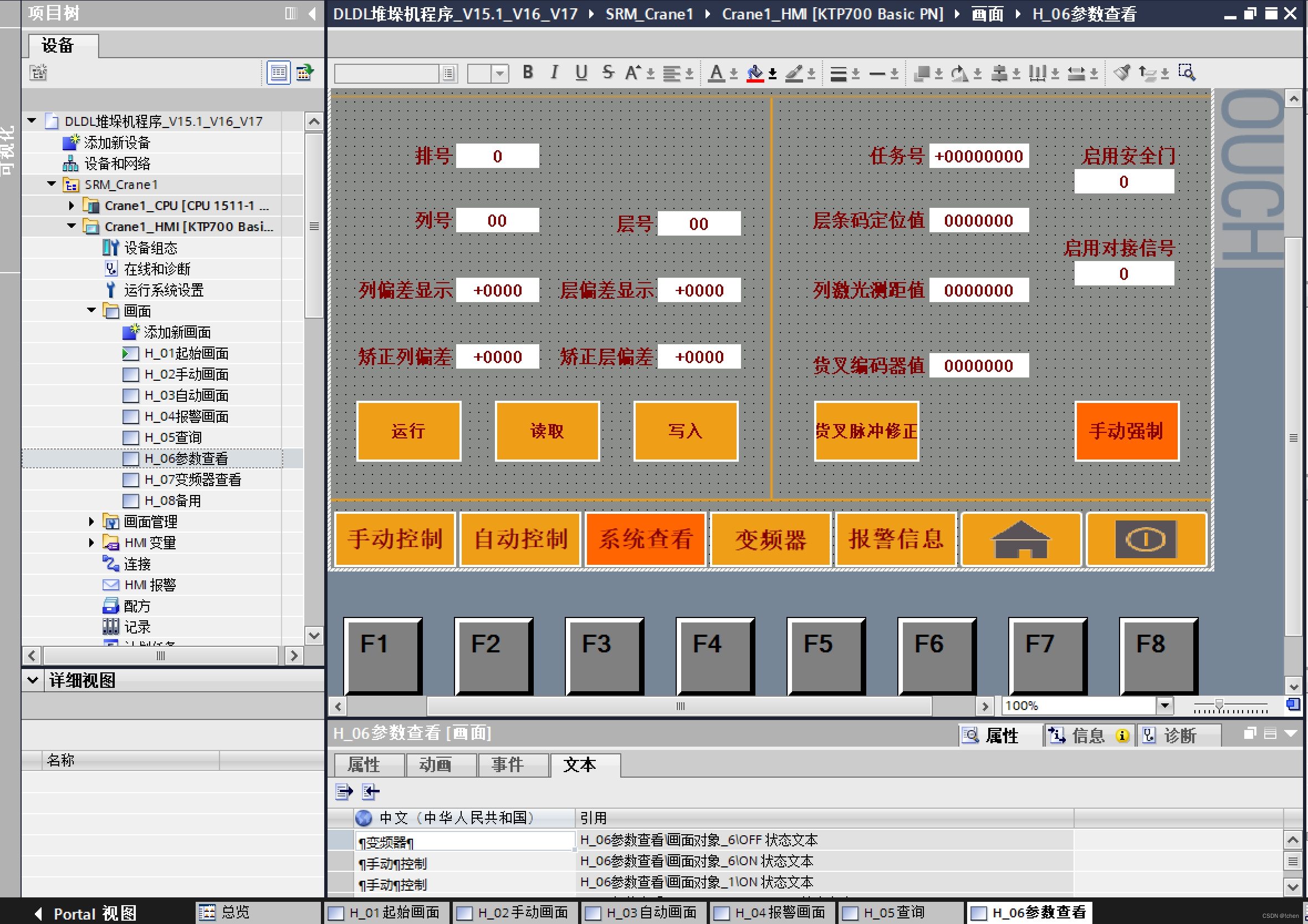

 6、参数设置

 列偏差、层偏差、列激光测距值、货叉编码器值
