目录:

一、前言。

距离上篇的8266进阶博文有那么一段时间了,那么本文带来的是基于Nonos的红外线H1838的NEC协议的移植小案例,浏览博文前,需要知道以下常识:

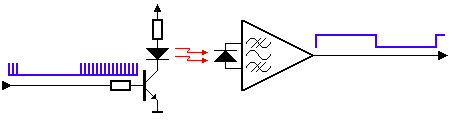

  • 1、 红外遥控的原理是什么?

  • 2、红外遥控的协议有哪些?NEC?

  • 3、红外遥控的电路组成?8266的最小系统搭搭建!


  • 这里写图片描述

二、本博文实现的现象。


1. 实现的现象;


遥控器来控制三盏灯的亮灭情况,同时用遥控器进去配网模式,使8266进去一键配网模式!有些人问我的这个哪里买的,本文购买的红外线整套元器件,博文后面有某宝购买链接。

  • 三盏灯(红灯、绿灯、蓝灯),分别连接8266的 GPIO12、GPIO13、GPIO15;

  • 红外接收模块1883的输出端接8266的 GPIO14 ,其余看图接 !


这里写图片描述

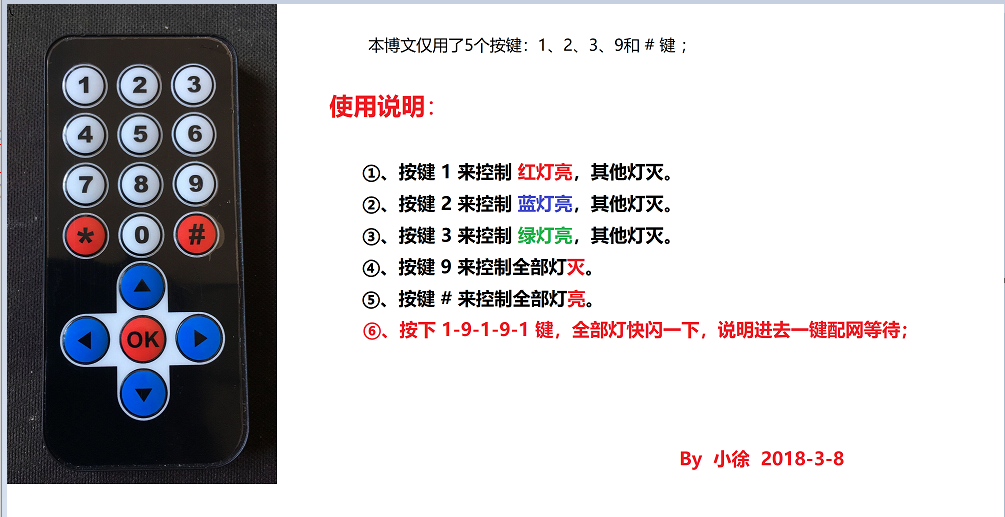

2. 使用说明;


这里写图片描述


3. 遥控器对应的码值;


  • 下面仅仅列了本文所需的按键的键值,其他请自行查询;

按键 键值
1 0x45
2 0x46
3 0x47
9 0x09
# 0x0d

三、esp8266的GPIO口中断使用。

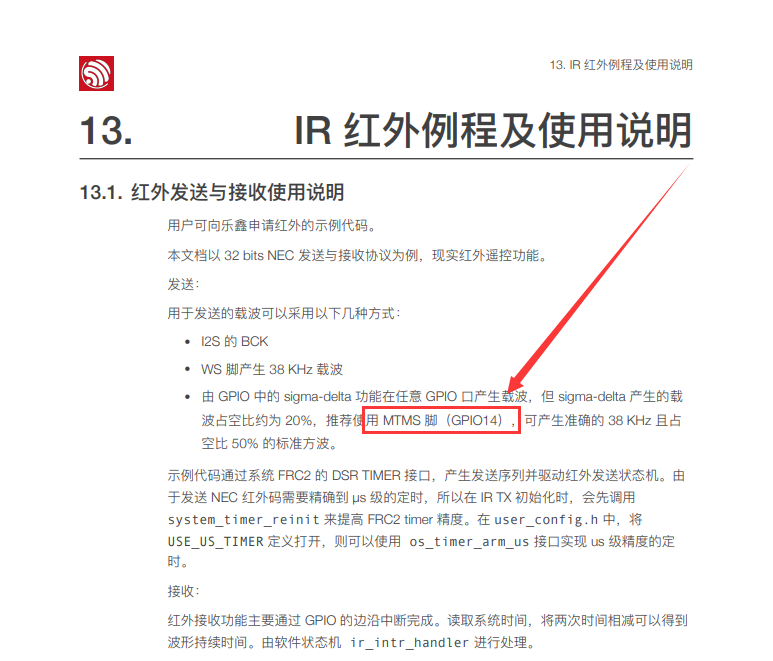

  • 接收短脚使用官方推荐的GPIO14 ,见下图;

这里写图片描述


  • GPIO14中断初始化 ;

    //中断停止
	ETS_GPIO_INTR_DISABLE();
	//设置中断回调函数
	ETS_GPIO_INTR_ATTACH(hongwai, NULL);
	//设置短脚14,低电平触发;
	gpio_pin_intr_state_set(GPIO_ID_PIN(14), GPIO_PIN_INTR_LOLEVEL);
	//中断使能
	ETS_GPIO_INTR_ENABLE();

四、中断回调函数。


  • 见下图可见 (图片来自网络), 当GPIO14为低电平时候,说明有信号过来了,所以我们上面代码设置为低电平触发中断回调,进一步的剖析电平状态:

这里写图片描述


    //开始判断是否为NEC波形引导码的前9MS和后4.5MS
	uint32 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);

	if (gpio_status & BIT(hwx)) {
		GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status & BIT(hwx));
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), GPIO_PIN_INTR_DISABLE);
	}

	//计数时间清0
	while (!GPIO_INPUT_GET(hwx)) {
		os_delay_us(100);
		ly_ct++;
	}
	if (ly_ct < 80 || ly_ct > 100) {
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
		return;
	}

	//NEC引导码前9MS,ly_ct约等于90,给个误差值,用80-100之间来判断
	ly_ct = 0;
	while (GPIO_INPUT_GET(hwx)) {
		os_delay_us(100);
		ly_ct++;
	}
	if (ly_ct < 40 || ly_ct > 50) {
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
		return;
	}

	//NEC引导码引导码的后4.5MS,ly_ct约45
	for (i = 0; i < 4; i++) {
		for (ia = 0; ia < 8; ia++) {

			while (!GPIO_INPUT_GET(hwx));
			ly_ct = 0;
			while (GPIO_INPUT_GET(hwx)) {
				os_delay_us(100);
				ly_ct++;
			}
			if (ly_ct > 20) {
				gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
				return;
			}
			ly_lhj[i] >>= 1;
			if (ly_ct > 10)
				ly_lhj[i] |= 0x80; //时间量TH1高于10,即高于1MS判断为1
		}
	}

    //ly_lhj[2]就是我们要的数据,因为数组第3个就是上面的第三个数据码

    //重新设置中断
	gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), GPIO_PIN_INTR_LOLEVEL);

五、LED初始化以及回调函数。


	//LED初始化,默认全部灭

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDO_U, FUNC_GPIO15);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTCK_U, FUNC_GPIO13);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);

    //因为指示灯是连接到GPIO2,所以把其灭掉,否则会常亮;我也不知道为啥会常亮
	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO2_U, FUNC_GPIO2);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(2), 1);

  • 回调函数:

  • 特别强调的是:1-9-1-9-1 才进去一键配网等待,我这利用一个标志位scFlag自加来做,当进去配网模式,全部灯会先亮再灭再亮!


static int scFlag = 0;

	char tempData[8];
	os_sprintf(tempData, "%s", data);
	os_printf("redCallBackFun  : %s\n", tempData);
	os_printf("redCallBackFun scFlag : %d\n", scFlag);

    //键值判断
	if (os_strcmp(tempData, "45") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag++;
		if (scFlag == 2 || scFlag == 4) {
			scFlag = 0;
		}
	} else if (os_strcmp(tempData, "46") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag = 0;
	} else if (os_strcmp(tempData, "47") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		scFlag = 0;
	} else if (os_strcmp(tempData, "9") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag++;
		if (scFlag == 1 || scFlag == 3 || scFlag == 5) {
			scFlag = 0;
		}
	} else if (os_strcmp(tempData, "d") == 0) {
		scFlag = 0;
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
	}

	//标志位为5,说明进去一键配网等待,灯光闪烁
	if (scFlag == 5) {
		scFlag = 0;

		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		os_delay_us(60000);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
		os_delay_us(60000);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);

		os_printf("----------开始进去SmartConfig配网 \n\n-----");
		smartconfig_init();
	}


六、编译烧录固件。

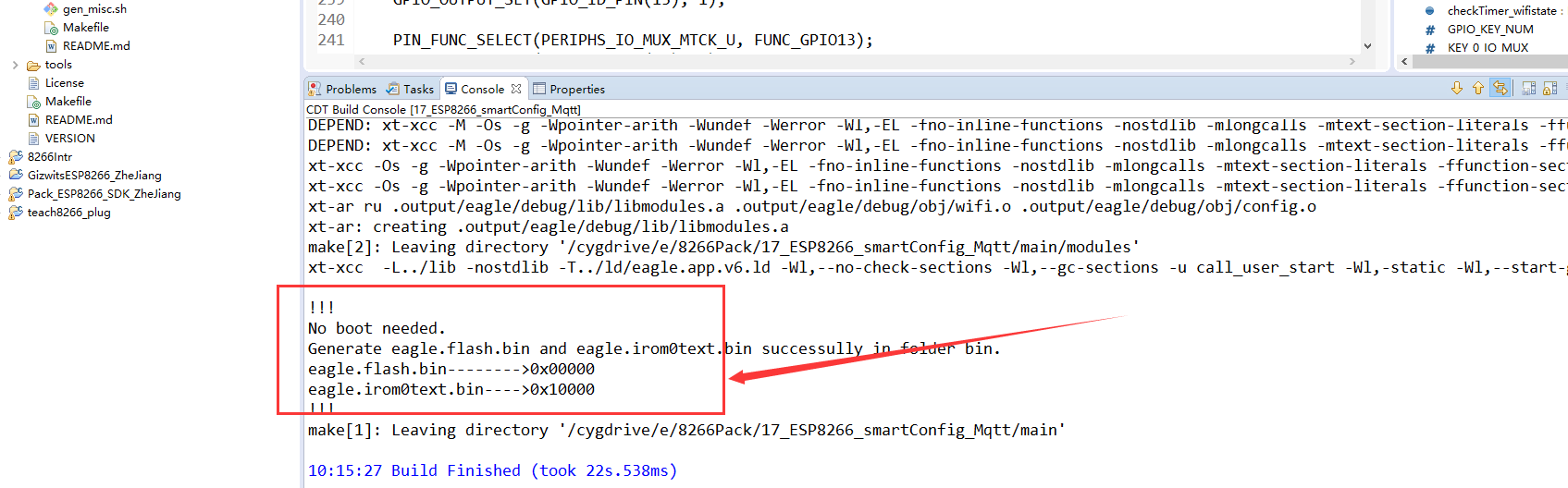

  • 编译成功;

这里写图片描述

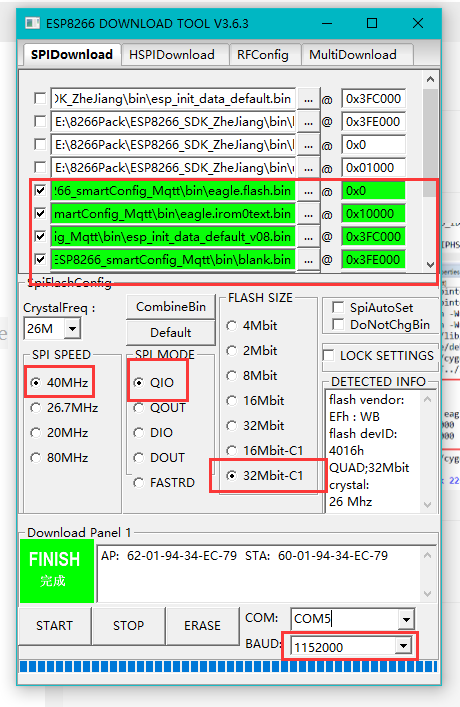

  • 烧录,注意我使用的是4M flash的8266-12f ,也就是4*8 =32Mbit的size;

这里写图片描述

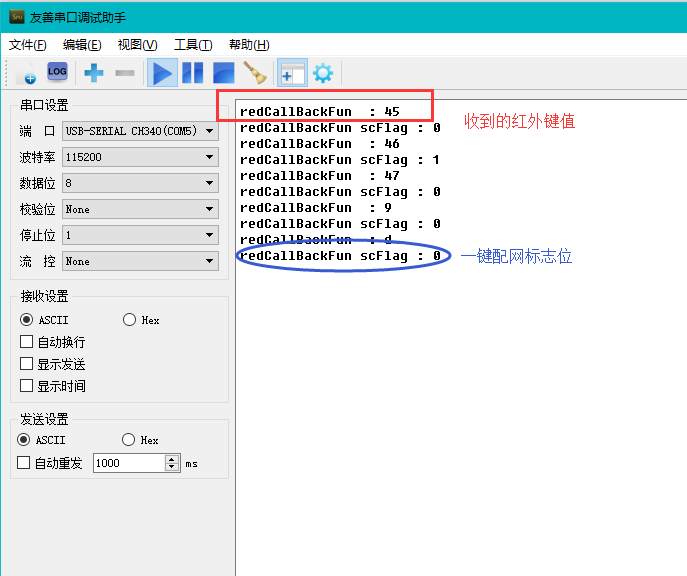

  • 串口打印:

这里写图片描述


七、后记;
