手搓多模态-07 主模型上层的搭建

前情回顾

在前面的章节里，我们实现了视觉transformer编码器模型，也对输入的prompt和图像数据进行了预处理，现在我们针对每一个数据对，对于prompt我们能获得其拆解之后的token id向量，而对于图像，我们能获得num_patch个图像块的编码嵌入向量。

如下图所示：

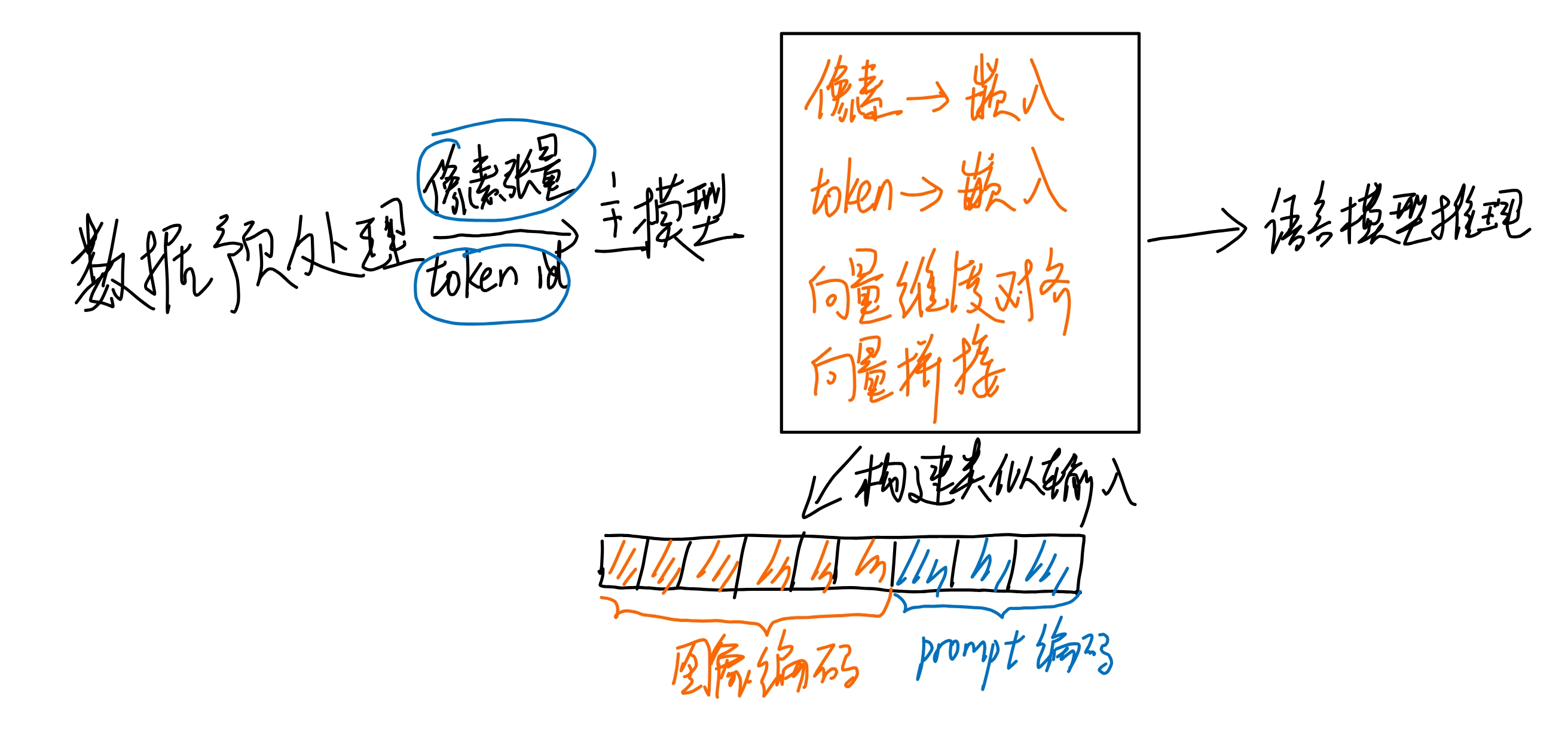

然而，我们需要为后面的语言模型构建输入，故首先需要对每个token进行向量嵌入编码，除此之外，我们需要通过一个projector来使得图像块的编码维度与token一致，然后把它们组装起来，还要为后面的过程提供位置id向量以及attention掩码向量。

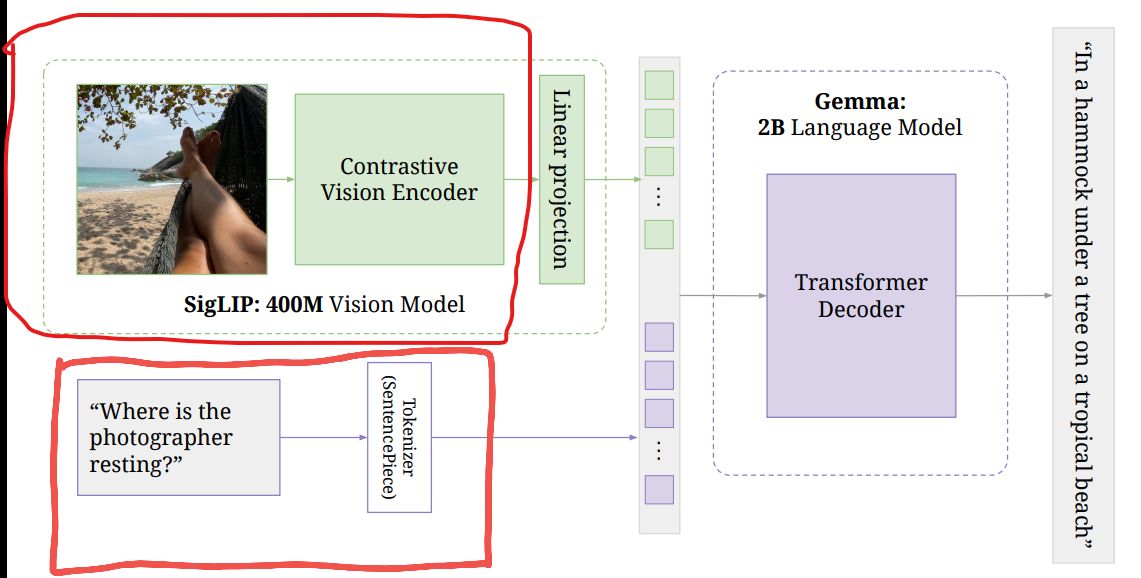

下图显示了主模型的架构以及需要做的事情，所以我们将根据主模型的架构来设计模型。

主模型的上层搭建

首先贴出部分代码：

class PaliGemmaForConditionalGeneration(nn.Module):

	def __init__(self,config:PaliGemmaConfig):
		super().__init__()
		self.config = config
		self.vision_tower = SiglipVisionModel(config.vision_config)
		self.multi_modal_projector = PaliGemmaMultiModalProjector(config)
		self.vocab_size = config.vocab_size

		self.language_model = GemmaForCausalLM(config.text_config)

		self.pad_token_id = config.pad_token_id

	def tie_weights(self):
		self.language_model.tie_weights()

我们的主模型首先需要一个全局config，因为是全局的config，所以内部会有视觉模型部分的config以及语言模型部分的config还有一些其他配置，首先我们先定义好语言模型配置类：

class GemmaConfig():
	def __init__(
		self,
		vocab_size,
		hidden_size,
		intermediate_size,
		num_hidden_layers,
		num_attention_heads,
		num_key_value_heads,
		head_dim = 256,
		max_position_embeddings = 8192,
		rms_norm_eps = 1e-6,
		rope_theta = 10000.0,
		attention_bias = False,
		attention_dropout = 0.0,
		pad_token_id = None,
		**kwargs
	):
		super().__init__()
		self.vocab_size = vocab_size ##词汇表大小
		self.hidden_size = hidden_size ##嵌入维度
		self.intermediate_size = intermediate_size ##MLP中间层维度
		self.num_hidden_layers = num_hidden_layers ##注意力层数
		self.num_attention_heads = num_attention_heads ##注意力头数
		self.num_key_value_heads = num_key_value_heads ##组注意力相关
		self.head_dim = head_dim ##每个head的维度
		self.max_position_embeddings = max_position_embeddings ##旋转位置编码相关
		self.rms_norm_eps = rms_norm_eps ##均方根归一化相关
		self.rope_theta = rope_theta ##旋转位置编码相关
		self.attention_bias = attention_bias #attention bias
		self.attention_dropout = attention_dropout ##注意力丢弃机制
		self.pad_token_id = pad_token_id ##填充符id

其次是主模型的配置，主模型的配置里面集成了语言模型配置，视觉编码器配置，和主模型运行相关的配置。

class PaliGemmaConfig():
	def __init__(
		self,
		vision_config = None,
		text_config = None,
		vocab_size:int = 257152,
		ignore_idx = -100,
		projection_dim = 2048,
		image_token_index = 256000,
		hidden_size = 2048,
		pad_token_id:int = None,
		**kwargs
	):
		super().__init__()
		self.vision_config = SiglipVisionConfig(**vision_config)
		self.text_config = GemmaConfig(**text_config,pad_token_id= pad_token_id)

		self.vocab_size = vocab_size
		self.ignore_idx = ignore_idx
		self.projection_dim = projection_dim
		self.image_token_index = image_token_index
		self.hidden_size = hidden_size
		self.pad_token_id = pad_token_id
		self.is_encoder_decoder = False

		self.text_config.vocab_size = vocab_size
		self.text_config.num_image_tokens = (self.vision_config.image_size // self.vision_config.patch_size) ** 2 ##每个图像生成的token数量
		self.vision_config.projection_dim = self.projection_dim ## 图像嵌入投影到token嵌入的投影器维度

图像的token投影矩阵

由于图像对每个patch的编码维度不一定与token的嵌入维度相同，我们需要引入一个PaliGemmaMultiModalProjector。

这个投影器本质上就是一个线性MLP层，其实现代码如下：

class PaliGemmaMultiModalProjector(nn.Module): ##匹配
	def __init__(self,config:PaliGemmaConfig):
		super().__init__()
		self.config = config
		self.linear = nn.Linear(config.vision_config.hidden_size,config.projection_dim)

		##将图像嵌入的每个patch的embedding投影到文本嵌入相同的维度
		## [Batch_size, Num_image_tokens, Image_Embedding_dim] -> [Batch_size, Num_image_tokens, Hidden_size]
	def forward(self,image_features:torch.Tensor):
		hidden_states = self.linear(image_features)
		return hidden_states

除了投影器，我们还需要为主模型搭建语言模型GemmaForCausalLM，但我们将在后面的章节实现这些。

参数捆绑

参数捆绑机制是指将模型的两个不同层的参数捆绑，使得它们的参数一致，这样可以减少模型需要训练的参数量，前提是这两个层的功能必须有关联，这样的参数才有实际意义。

	def tie_weights(self):
		self.language_model.tie_weights()

这里实现的参数捆绑实际上是将token->embedding 的模型层与模型输出的embedding -> 每个token概率的模型层进行捆绑，因为这两者是逆过程，所以功能有所关联，参数捆绑是有意义的。

前向过程

主模型的前向过程如下：

	def forward(
		self,
		input_ids: torch.LongTensor = None,
		pixel_values: torch.FloatTensor = None,
		attention_mask: Optional[torch.Tensor] = None,
		kv_cache: Optional[KVCache] = None,
		**kwargs
	)-> Tuple:
		assert torch.all(attention_mask == 1), 'attention_mask must be 1 beacuse we do not use padding'

		## [Batch_size, Seq_len, Hidden_size]
		input_embeds = self.language_model.get_input_embeddings()(input_ids)

		## [Batch_size, Channels, Height, Width] --> [Batch_size, Patch_size, Embed_dim]
		selected_image_feature = self.vision_tower(pixel_values.to(input_embeds.dtype))

		##注意，这里的Embed_dim的维度可能与Hidden_size不同，需要做一下转换
		image_features = self.multi_modal_projector(selected_image_feature)

		input_embeds,attention_mask,position_ids = self._merge_inputs_id_with_image_features(input_embeds=input_embeds,input_ids=input_ids,image_features=image_features,kv_cache=kv_cache,attention_mask=attention_mask)

		outputs = self.language_model(
			inputs_embeds = input_embeds,
			position_ids = position_ids,
			attention_mask = attention_mask,
			kv_cache = kv_cache,
			**kwargs
		)

		return outputs

这里的输入是之前经过数据预处理模块得到的输出，然后我们先对每个token_id进行嵌入，同时对每个图像进行嵌入，并将图像的patch嵌入维度与token的嵌入维度对齐，最后将它们组装成语言模型的输入，并传入language_model进行推理，返回输出的token概率分布。这里的关键在于输入构建函数的实现。

输入构建

	def _merge_inputs_id_with_image_features(
		self, image_features: torch.Tensor,
		input_embeds: torch.Tensor,
		input_ids: torch.LongTensor,
		attention_mask: Optional[torch.Tensor] = None,
		kv_cache: Optional[KVCache] = None,
	):
		_,_,embed_dim = image_features.shape
		batch_size,seq_len = input_ids.shape ##不同的输入的seq_len是不同的，这就是为什么之前要限制一次只能载入一张图片和文本，否则要做填充的工作
		dtype,device = input_embeds.dtype,input_embeds.device

		#shape [Batch_size, Seq_len, Hidden_size]
		scaled_image_features = image_features * (embed_dim ** -0.5)

		##构建最终返回的embeddings
		final_embeddings = torch.zeros(batch_size,seq_len,embed_dim,dtype=dtype,device=device)


		## [Batch_size, Seq_len] 形如下：
		## 		   [
		## Batch_1 [True,True,True,....False,False]
		## Batch_2 [True,True,True,....False,False]
		##  					...
		## Batch_n [True,True,True,....False,False]
		## 		   									]
		text_mask = ( input_ids != self.config.image_token_index ) & ( input_ids != self.pad_token_id ) ## 只有text部分为True,其他为False
		image_mask = ( input_ids == self.config.image_token_index )
		padding_mask = ( input_ids == self.pad_token_id )

		## 目前只有两个维度，没有embedding维度，先扩展一个维度，方便后续的mask操作
		## [Batch_size, Seq_len, 1] 增广一维

		text_mask = text_mask.unsqueeze(-1)
		image_mask = image_mask.unsqueeze(-1)
		padding_mask = padding_mask.unsqueeze(-1)

		## expand函数会将指定的size为1的维度扩展到指定数量的维度，扩展方式是复制
		## 比如 [[1],[1],[1]]的shape为(3,1),现在用expand将其扩展为(-1,3)那么此时的输出是[[1,1,1],[1,1,1],[1,1,1]]
		## 此时需要把mask的embedding维度扩展到与input_embeds相同

		text_mask = text_mask.expand(-1,-1,embed_dim)
		image_mask = image_mask.expand(-1,-1,embed_dim)
		padding_mask = padding_mask.expand(-1,-1,embed_dim)

		## where函数根据条件进行替换，如果mask为True，那么替换为input_embeds，否则替换为final_embeddings
		final_embeddings = torch.where(text_mask,input_embeds,final_embeddings)

		## 这里也是依据image_mask选择是True的位置进行替换，之所以不能用where是因为image_feature的形状与mask的形状不匹配，image_mask函数只会关注那些mask为True的位置
		final_embeddings = final_embeddings.masked_scatter(image_mask,scaled_image_features)

		## padding的替换是把所有padding位置的嵌入向量变成0向量
		final_embeddings = torch.where(padding_mask,torch.zeros_like(final_embeddings),final_embeddings)


		dtype,device = dtype,device
		q = input_embeds.shape[1]
		min_dtype = torch.finfo(dtype).min

		if kv_cache is None or kv_cache.num_items() == 0: ##表明此时kv_cache是空的，说明是在预载入prompt阶段，此时根据论文可以不用屏蔽任何token，因为屏蔽了也没用，模型只会取最后一个token的embedding来预测下一个token,而最后一个embedding要求看到之前左右的token

			causal_mask = torch.full(
				(batch_size,q,q),
				fill_value= 0,
				dtype=dtype,
				device=device,
			)
		else: ##表明此时已经在推理过程中了，推理一次只会生成一个token,q == 1,而且推理过程中依据最新的这个token进行预测，所以也不需要屏蔽掉之前的token，需要屏蔽的置为负无穷，不需要屏蔽的置为0
			assert q == 1
			kv_len = kv_cache.num_items() + q
			causal_mask = torch.full(
				(batch_size,q,kv_len),
				fill_value= 0,
				dtype=dtype,
				device=device,
			)

		## causal_mask的形状为[Batch_size, Q_len, KV_len]
		## 需要增广一个多头注意力维度 [Batch_size, 1, Q_len, KV_len]
		causal_mask = causal_mask.unsqueeze(1)

		##attention_mask的形状为[Batch_size, Seq_len] 其中，1表示有效token，0表示padding token
		if kv_cache is not None and kv_cache.num_items() > 0:
			position_ids = attention_mask.cumsum(dim=-1) ##沿着最后一个维度计算sum 此时position_ids的形状为[Batch_size, Seq_len]
			##因为在推理过程中一次只会有一个q，所以，q的position_id是position_ids每一个batch中最后的那个sum的值
			position_ids = position_ids[:,-1]
			if position_ids.dim() == 1:
				position_ids = position_ids.unsqueeze(0) ##加一个batch维度
		else:
			##全量forward时，每一个token都要加上position_id
			position_ids = (attention_mask.cumsum(dim=-1).masked_fill((attention_mask == 0),1).to(device)) ##masked_fill将条件为真的位置的值替换为1，attention_mask: [Batch_size, Seq_len]

		return final_embeddings,causal_mask,position_ids

这里首先来解读一下函数的输入：

• input_embeds: 代表每个token的嵌入向量，形状为[B,Seq,Embedding_size]
• input_ids: 代表每个token的id，形状为[B,Seq]
• attention_mask: 标识每个token是有效的还是填充的,形状为[B,Seq]
• kv_cache: 用来指示当前推理过程中已经有了几个token了

在函数的初期，我们首先将图像特征统一除以了sqrt(embedding size)

scaled_image_features = image_features * (embed_dim ** -0.5)

这是因为后面会需要将所有的特征(图像+文本)乘以sqrt(embedding size)来让特征的方差趋近于1，但是图像特征的方差一般已经在1周围了，如果再去做乘积，就会使得图像的方差变的很大，两种模态的特征方差就不平衡了，所以这里提前做一些补偿。

随后我们准备了一个空的输入特征，来喂给Gemma 模型，此时全部用0填充。

final_embeddings = torch.zeros(batch_size,seq_len,embed_dim,dtype=dtype,device=device)

然后我们根据输入的token id，构建了用于区分image token,text token和padding token的三张掩码。并且我们让掩码的大小与输入特征的大小一致，这样可以方便final embedding的替换。

随后我们利用pytorch的scatter_mask函数和where函数来填充对应的特征

## where函数根据条件进行替换，如果mask为True，那么替换为input_embeds，否则替换为final_embeddings
		final_embeddings = torch.where(text_mask,input_embeds,final_embeddings)

		## 这里也是依据image_mask选择是True的位置进行替换，之所以不能用where是因为image_feature的形状与mask的形状不匹配，image_mask函数只会关注那些mask为True的位置
		final_embeddings = final_embeddings.masked_scatter(image_mask,scaled_image_features)

		## padding的替换是把所有padding位置的嵌入向量变成0向量
		final_embeddings = torch.where(padding_mask,torch.zeros_like(final_embeddings),final_embeddings)

至此，输入准备好了，但我们还需要准备模型后面会要用的注意力掩码和位置id。

注意力掩码可以根据kv cache中的信息来知道当前的token数量，从而构建注意力掩码矩阵，需要屏蔽的位置设置为负无穷，不需要屏蔽的位置为0。但此时，由于依次只有一个token推理，所以推理过程中注意力掩码无需屏蔽任何token，而在预加载用户的prompt时，论文中也没有屏蔽任何token，这是论文的做法，不同的人有不同的实现而已。

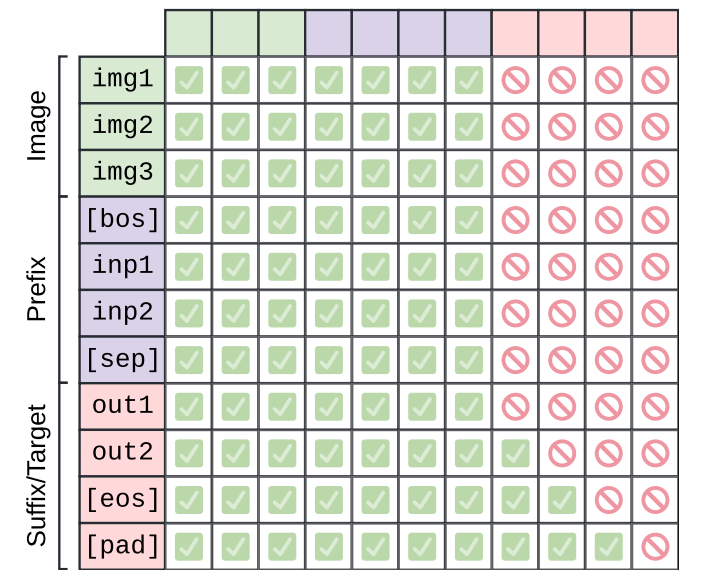

如图，这里在[sep]之前都没有屏蔽任何已有的token，sep之后由于单token推理，所以也无需屏蔽token。于是我们构建了全0的注意力掩码矩阵。

		if kv_cache is None or kv_cache.num_items() == 0: ##表明此时kv_cache是空的，说明是在预载入prompt阶段，此时根据论文可以不用屏蔽任何token，因为屏蔽了也没用，模型只会取最后一个token的embedding来预测下一个token,而最后一个embedding要求看到之前左右的token

			causal_mask = torch.full(
				(batch_size,q,q),
				fill_value= 0,
				dtype=dtype,
				device=device,
			)
		else: ##表明此时已经在推理过程中了，推理一次只会生成一个token,q == 1,而且推理过程中依据最新的这个token进行预测，所以也不需要屏蔽掉之前的token，需要屏蔽的置为负无穷，不需要屏蔽的置为0
			assert q == 1
			kv_len = kv_cache.num_items() + q
			causal_mask = torch.full(
				(batch_size,q,kv_len),
				fill_value= 0,
				dtype=dtype,
				device=device,
			)

最后我们根据attention mask来计算position id，因为这里我们没有做padding操作，因为我们一开始就限制了一次推理只有一个图像文本对，所以attention mask是全1的，所以可以通过对用前缀和的方式计算attention mask，得到每一个token的位置id。

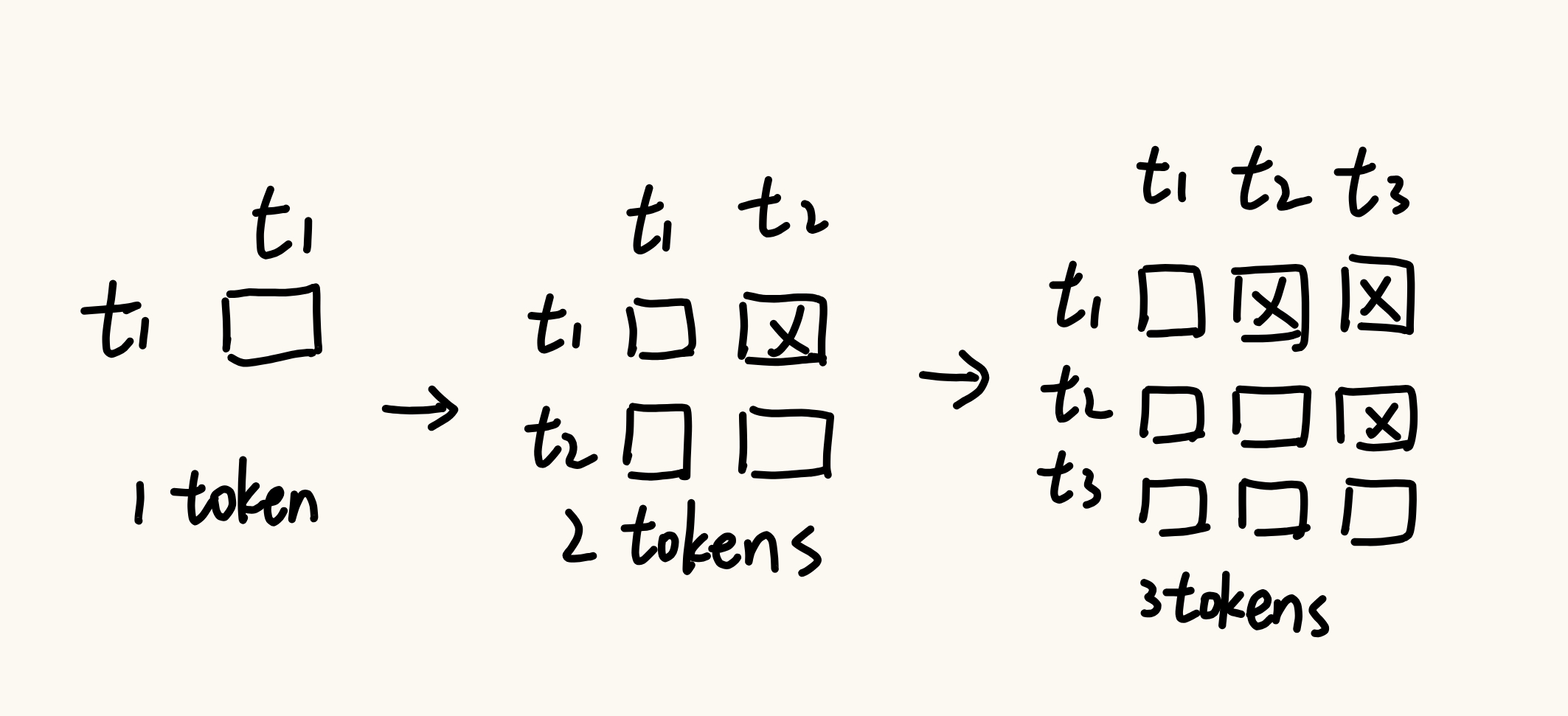

由于推理阶段只有一个token会被传递到后续进行attention计算 (这是因为kv cache已经记录了之前所有token的k向量和v向量，并且之前的token之间的qk计算是没有意义的，因为attention mask的存在，之前的一些token间的qk早在生成当前token之前已经做过了，所以无需将之前的token传递到后续阶段来计算attention)，所以我们取postion_ids的最后一个值作为当前token的postion_id传入，以进行旋转位置编码。

每次只有新产生的那个token的kv计算是有效计算，其余token的kv计算是重复计算

position_ids = position_ids[:,-1]

而在全量forward(即读取用户输入的prompt并计算kv cache)的过程中，由于此时kv cache是空的，所以用户的prompt的所有token是一次性输入到模型中的，用来填充kv cache，所以要把所有的postion_ids都传入，并且确保position_ids有一个batch维度。

但注意，在全量forward的过程中，我们没有形成类似于上三角矩阵的这样的注意力掩码，因为这是论文选择的做法，仅此而已。

随后我们返回 模型输入嵌入，注意力掩码矩阵和位置id，位置id用于计算旋转位置编码：

return final_embeddings,causal_mask,position_ids
