正点原子lwIP学习笔记——lwIP入门

1.lwIP简介

lwIP是一个小型开源的TCP/IP协议栈
阉割版的TCP/IP协议

lwIP可以用来完成例如以下的工作：
云台接入、无线网关、远程模块、工控控制器、嵌入式NAT无线路由器、网络摄像头……

其中，lwIP没有实现NAT协议，而NAT是路由器的必备协议，需要在lwIP中自行添加NAT协议！

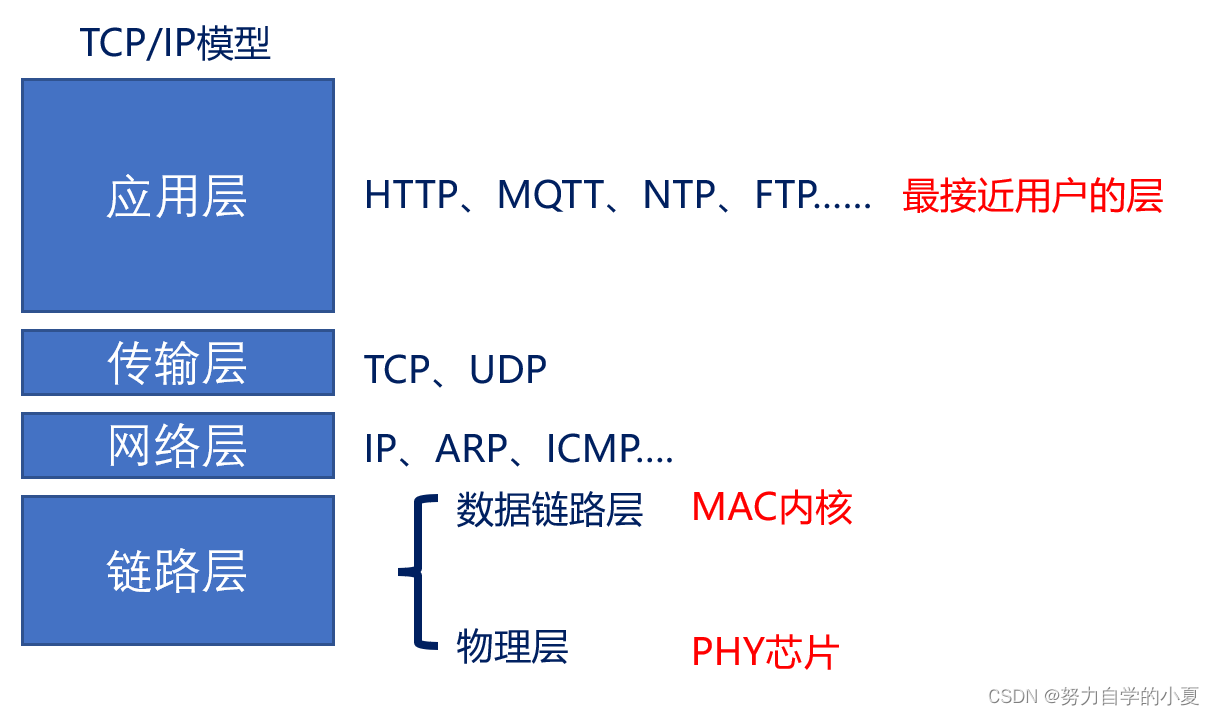

TCP/IP协议栈结构

应用层是最接近用户的层；
传输层中，TCP是可靠的，而UDP并不可靠（如果传输过程中丢包，TCP会重新发送而UDP不会）；
以太网不能超过1500字节，超出这个大小，IP协议会进行分片和重组，完成传输；
TCP只能在传输层分包，而UDP可以在网络层通过IP分包；
ARP协议完成获取MAC地址（MAC用于数据转发）；

lwIP+MAC内核+PHY芯片构建了一个TCP/IP协议栈模型！

TCP/IP协议栈的数据封装与解封装

通过四个层之间的操作完成传输；其中，物理层对嵌入式平台就可以理解为stm32，将上述数据转换成光电信号完成传输。
封装：数据添加各层协议的首部；解封装：各层间除去自层的首部。

2.lwIP结构框图

这一部分内容很多，我笔记也来不及记录，后面的课程会慢慢学习，大概有一个框架的概念就可以了。

3.正点原子lwIP学习历程

移植篇：对于lwIP协议的介绍，然后是lwIP无操作系统和有操作系统的移植（基于FreeRTOS）；
原理篇：如下图

实战篇：如下图
