32位PowerPC构架通用寄存器分析及总结三

4.6SR(Segment Registers)寄存器

OEA定义了16个32位的SR寄存器，段寄存器SR可以使用mtsr/mfsr,mtsrin/mfsrin指令进程访问。

随着CR[0]位（我们称之为T位）的值的不同，CR寄存器有两种不同的格式。

当T位为1时格式如下：

CR[1]位：系统模式保护位

CR[2]位：用户模式保护位

CR[3]位：不可执行保护位

CR[4:7]位：保留位

CR[8:31]位：VSID位，我们在4.5节页面地址映射中已经看到该位段的作用。

当T位为0时格式如下：

CR[1]位：系统模式保护位

CR[2]位：用户模式保护位

CR[3]位：不可执行保护位

CR[3:11]位：Bus unit ID

CR[12:31]位：Device-specific data for I/O controller

备注：这个位段，我现在不清楚，暂时附上datasheet原文，以后再修改O(∩_∩)O~

4.7 DAR（Data Address Register）寄存器

存放访存指令产生的引发中断的有效地址，比较简单。

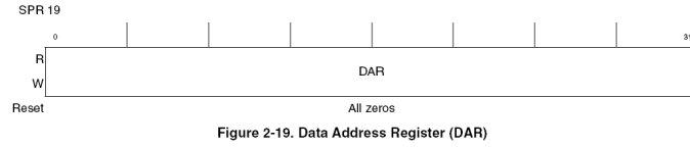

格式如下：

4.8 SPRG0–SPRG3寄存器

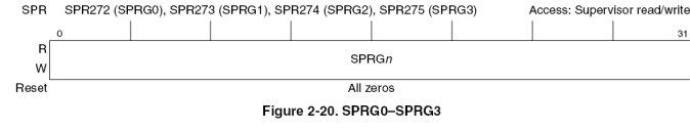

提供给操作系统使用，格式如下：

SPRG0：操作系统可能会加载一个独立的物理地址到该寄存器中，来标识一个内存区域是第一级的中断句柄专用的。

SPRG2：可以被第一级的中断来保存通用寄存器的内容，该内容可以作为内存中保存其它通用寄存器的基地址。

SPRG2和SPRG3可以在操作系统需要时使用！

备注：E600有8个SPRGs寄存器。

4.9 DSISR寄存器

用来决定DSI中断的中断源，格式如下：

4.10 SRR0（Machine Status Save/Restore Register 0）寄存器

当发生中断时，SRR0用来保持中断发生的那一刻MSR的状态，当中断返回结束执行rfi指令时，SRR0用来恢复MSR寄存器的值，它也可以用来保持系统调用之前的那条指令的有效地址，当系统中断结束时会执行rfi指令，汇编SPR0保持的地址赋值给NIA（Next Instruction Address）寄存器（也就是我们通常说的PC寄存器）

格式如下：

4.11 SRR1（Machine Status Save/Restore Register 1）

该寄存器同4.10

4.12 FPECR（Floating-Point Exception Cause Register）



FPECR寄存器用来支持产生浮点中断的原因。

备注：E600没有浮点预算单元，因而也就没有FPECR寄存器

4.13 TB（Time Base Facility）寄存器组

TB寄存器组提供了一个可以被执行相关的频率驱动的长周期的计数器。

VEA定义用户模式下的程序可以读取TB寄存器的值，而在系统模式下的程序，比如操作系统或者一些系统引导例程可以修改该寄存器。

OEA定义系统模式可以写入值到TB寄存器。

备注：TB寄存器是一种易失性（volatile）资源，可以在系统重启的时候初始化，但是并不能保证在处理器重启的时，一定会初始化该寄存器。

我们可以使用mttbl 和mttbu指令来修改TB寄存器的低32位TBL寄存器和高32位TBU 寄存器。

mttbl ，mttbu和mtspr把TBL和TBU当做普通的32位寄存器来处理，修改一个寄存器的值时不会影响到另一个寄存器。

写入TB寄存器组的指令序列如下：

lwz rx,upper #load 64-bit value for

lwz ry,lower # TB into rx and ry

li rz,0

mttbl rz #force TBL to 0

mttbu rx #set TBU

mttbl ry #set TBL,

备注：

我们假设后面三条指令执行时，没有中断产生。同时我们应该下赋值TBL寄存器，这样可以防止进位的产生。

读取TB寄存器组的值可以使用下面的指令序列如下：

loop:

mftbu rx #load from TBU

mftb ry #load from TBL

mftbu rz #load from TBU

cmpw rz,rx #see if ‘old’ = ‘new’

bne loop #loop if carry occurred

备注：循环比较也是为了防止进位产生！

4.14 DEC(Decrementer Register)寄存器

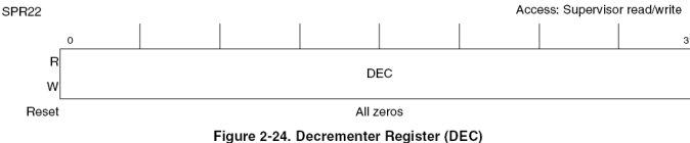

32位的DEC寄存器包含一个32位的递减计数器，它提供了一种机制为可编程的软件延迟提供了递减中断，递减的频率和TB寄存器组一样，也是基于通用的系统实现的时钟频率。DEC寄存器的格式如下：

在MSR[EE]=1情况下，当DEC寄存器的值递减到0时，会引发一个中断操作，下面的任何一个条件程序都会引发一个DEC中断：

1：对TB寄存器组的操作和对DEC的操作是一致的，因为他们的计数器的更新基于相同的时钟源;

2：从DEC寄存器中取一个值到通用寄存器GPRs中，对DEC寄存器的计数器没有任何影响；

3：可用一个GPRs中的值来更新DEC寄存器的值

4：当DEC寄存器的第0位从0变到1，就会产生一个递减中断请求；

5：DEC寄存器的内容可以被被软件修改，并且DEC寄存器的第0位从0变为1，将会引发DEC中断。

我们可以使用处在系统模式下的mfspr和mtspr指令来读和写DEC寄存器器，这两条指令都有他们的简写形式，例如：

mtdec rA

解释：把rA寄存器的内容写入DEC寄存器，相当于使用mtspr指令

mfdec rA

解释：读取DEC寄存器的值到rA寄存器，相当于使用mfdec指令

4.15 DABR(Data Address Breakpoint Register)寄存器

DABR寄存器控制着数据断点的功能，该功能对PowerPC构架来说是可选的，但是PowerPC 构架推荐执行该功能，但是并不是必须的。

数据断点功能用来探测对双字的读取，对地址的比较使用的是有效地址（EA），并且仅用于取数据，不用于取指令！

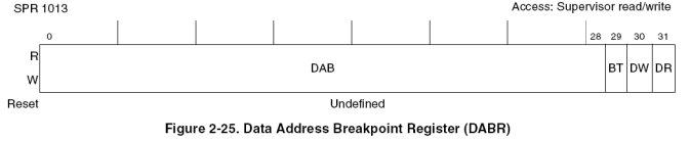

DABR寄存器的格式如下：

DABR[0:28]：数据地址断点

DABR[29]：开启断点映射

DABR[30]：开启断点写

DABR[31]：开启断点读

使用条件：

该指令仅用于load和store指令，当下面条件都满足是，数据断点探测机制将会开启：

1：EA[0:28]= DABR[0:28]

2：MSR[DR]=DARB[29]

3：如果是store指令时，DABR[30]=1；如果是取指令时DABR[31]=1；

4.16 EAR(External Access Register)寄存器

32位的EAR寄存器为外部控制操作指定外部设备，为用户模式下的指令和指定外部设备的通信提供了一种机制。

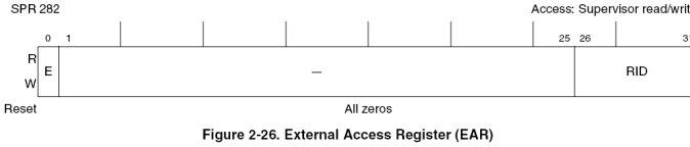

格式如下：

EAR[0]：使能位

为0禁用该寄存器，当使用eciwx或者ecowx指令时会引发DSI中断

位1开始改寄存器，当使用eciwx或者ecowx指令时将会执行指定的外部操作EAR指令可以被mtspr和mfspr读取。

备注一：

EAR寄存器指定支持eciwx（External Control In Word Indexed）指令，和ecowx（External Control Out Word Indexed）指令，虽然该指令的使用是系统级的，但是操作系统可以决定哪一个可以使用这两条指令。

需要指出的eciwx和ecowx使用的有效地址EA的转换，以及对ecowx所传输的32bit的字的内容并不是有操作系统决定的，而是有目标外部设备决定的，尽管内存方位模式WIMG 被设置为0b0101（该位表示禁用Cache，CPU不保证由它发起的每一条访问指令都保证内存一致性），这两条指令仍然可以正常执行。

备注二：关于WIMG位

所有取指和取数指令都是由WIMG控制的内存和Cache访问控制模式之下：

1：写通过模式（Write-Through）W属性

W=1：采用写通过模式

该模式下处理器在执行store指令时，同时更新Cache和主存中的数据来保证数据的一致性。W=0：采用写回模式

在写回模式（Write-Back）中，当CPU执行store指令时，仅仅更新Cache中的块，而只有Cache中的块被替换时才写入主存中；写回方式可以提供系统性能，尤其是CPU产生store 指令的速度和主存出来store指令的速度一样快或者更快时。

2：禁止Cache模式（Caching-Inhibit）I属性

I=1时内存访问将完全使用主存中的地址，完全绕过Cache机制

I=0时使用Cache机制

3：内存一致模式（Memory-Coherency Required）M属性

如果M=1，表示对此数据区的访问需要经过存储一致性处理，该位对于单PowerPC处理器而言没有什么意义。但是对于SMP结构的系统中，由Memory Coherence引起的Cache共享一致性的问题十分复杂，维护Cache一致性的访问也比较多，比如：

Example1：写更新法

在写操作完成之后，其数据在其它Cache中无效；

Example2：读请求法

如果Cache中出现了一个脏拷贝，则需要回写操作在读之前完成

上述两种方法都需要硬件支持完成，比如总线监听法保证SMP结构处理器的Cache一致性在SMP结构的处理器中，有些内存区域需要多个处理器共享，此时在使用MMU进行虚实地址映射时将WIMG字段的M位置1，此时当SMP中的一个处理器对该字段进行访问时一定会通知SMP中的其它处理器，实现存储器的共享一致性。

4：保护模式（Guarded）G属性

此位为1，表示对相应的存储区域进行保护。

操作系统为每一个块和页设置内存和Cache访问属性，WIMG属性在BATs寄存器和PTE 页表项中各占据了四个bit，具体设置如下：

操作系统用mtspr指令来设置BA Ts寄存器中的WIMG位，IBA Ts只设置了WG位，任何试图修改IBATs寄存器中的这两个位都将引发边界没有定义（boundedly-undefined）的结果。操作系统在建立页表的时候，为每个页表项PTE都设置了WIMG位。

需要注意的是在实模式下的数据访问（MSR[DR]=0），WIMG被设置成0b0011（数据可写回，开启Cache，强制内存一致性，内存被保护）；

在实模式的指令访问（MSR[IR]=0），WIMG被设置成0b0001（数据可写回，开启Cache，禁止Cache一致性，内存保护）

第五部分小结

至此，PowerPC构架下所有相关的寄存器我们系统的介绍一下，由于我也是首次接触PowerPC体系结构，对于各个寄存器的功能上的理解肯定有不到位的地方，我会在后面的学习中陆续的修正，也欢迎大家指出其中的不足的地方！O(∩_∩)O~

第六部分参考资料

[1] Programming Environments Manual for 32-Bit Implementations of the PowerPC Architecture

[2] PowerISA_V2.06_PUBLIC

[3] e600 PowerPC(TM)Core Reference Manual

[4] Computer Organization and Design(The Hardware/Software Interface, Third Edition). David A. Patterson John L.Hennessy
