Android开发-设计模式-合成模式（Composite）

介绍

      合成模式属于对象的结构模式，有时又叫做部分-整体（Part-Whole）模式。合成模式将对象组织到树结构中，可以用来描述整体与部分的关系。合成模式可以使客户端将单纯元素与复合元素同等看待。

模式角色

合成模式有以下角色：

1. Component（抽象构件），这是一个抽象角色，它给参加组合的对象规定一个接口。这个角色给出共有的接口及其默认行为。
2. Composite（树枝构件），拥有下一级树叶节点对象 , 同时对树叶节点对象进行管理。
3. Leaf（树叶构件），没有下一级节点对象 , 树结构最末端 , 由该对象组成上一级的树枝节点对象。

模式结构图

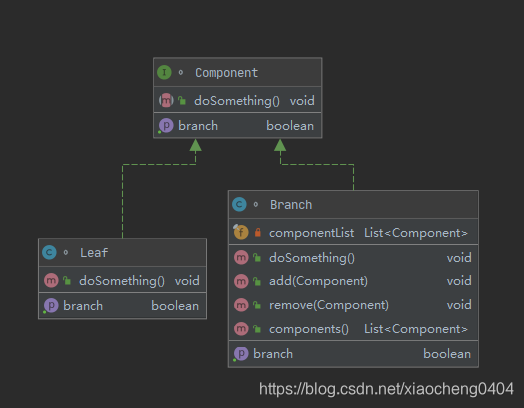

1. 安全式合成模式结构图

2. 透明式合成模式结构图


模式实现

        合成模式种类分为安全式和透明式 , 主要区分在于树枝构件中 , 管理方法是在抽象构件中定义 , 还是直接在树枝构件中定义。

1. 安全式合成模式，在树枝构件中直接定义管理方法 , 这样避免在树叶构件中进行定义 。
2. 透明式合成模式，管理方法在抽象构件中定义 , 同时树叶节点需要用平庸的方式实现管理方法 。

安全式合成模式

/**
 * 抽象构件
 */
public interface Component {

    boolean isBranch();

    // 某个逻辑或业务
    void doSomething();
}

/**
 * 树枝构件
 */
public class Branch implements Component {

    private final List<Component> componentList = new ArrayList<>();

    @Override
    public boolean isBranch() {
        return true;
    }

    @Override
    public void doSomething() {
        // 功能or业务逻辑
        List<Component> components = components();
        java.util.Iterator<Component> iterator = components.iterator();
        while (iterator.hasNext()) {
            iterator.next().doSomething();
        }
    }

    public void add(Component component) {
        componentList.add(component);
    }

    public void remove(Component component) {
        componentList.remove(component);
    }

    public List<Component> components() {
        return componentList;
    }
}

/**
 * 树叶构件
 */
public class Leaf implements Component {

    @Override
    public boolean isBranch() {
        return false;
    }

    @Override
    public void doSomething() {
        // 功能or业务逻辑
    }
}

透明式合成模式

/**
 * 抽象构件
 */
public interface Component {

    boolean isBranch();

    void add(Component component);

    void remove(Component component);

    List<Component> components();

    // 某个逻辑或业务
    void doSomething();
}

/**
 * 树枝构件
 */
public class Branch implements Component {

    private final List<Component> componentList = new ArrayList<>();

    @Override
    public boolean isBranch() {
        return true;
    }

    @Override
    public void doSomething() {
        // 功能or业务逻辑
        List<Component> components = components();
        java.util.Iterator<Component> iterator = components.iterator();
        while (iterator.hasNext()) {
            iterator.next().doSomething();
        }
    }

    @Override
    public void add(Component component) {
        componentList.add(component);
    }

    @Override
    public void remove(Component component) {
        componentList.remove(component);
    }

    @Override
    public List<Component> components() {
        return componentList;
    }
}

/**
 * 树叶构件
 */
public class Leaf implements Component {

    @Override
    public boolean isBranch() {
        return false;
    }

    @Override
    public void add(Component component) {
        // empty
    }

    @Override
    public void remove(Component component) {
        // empty
    }

    @Override
    public List<Component> components() {
        return null;
    }

    @Override
    public void doSomething() {
        // 功能or业务逻辑
    }
}

使用场景

        经常会出现有树结构的情况 , 其中由单独的对象或者单独对象组成的合成对象组成 , 此时就需要利用一种方式来完成树结构的构建工作 。
        合成模式提供一个树结构中所有对象的统一接口 , 规范树中单独对象和合成对象的构建过程 , 合成模式更像一个数据结构 。

模式结构方向性

        因合成模式一般是一个树结构的数据类型。而树结构有方向性。
        合成模式（树结构）的方向性 , 分为三类 , 向下、向上、双向 。

• 向下性 , 一般情况结构为向下性 , 也就是父类节点中包含子节点的引用 , 而子节点并不知道它的父节点 。
• 向上性 , 每一个子节点中都包含一个父类节点的引用 , 同时父节点是不知道子节点的情况 。
• 双向性 , 父节点和子节点都包含有对方的引用 , 当需要使用时 , 可以利用引用找到对方。

合成模式使用案例

如文件夹和文件、图形接口中的容器类ViewGroup和与视图类View、公司和部门…
