[网络安全]华为ensp VSG6000V防火墙的配置和实验，安全区域，安全策略等配置，web界面操作。

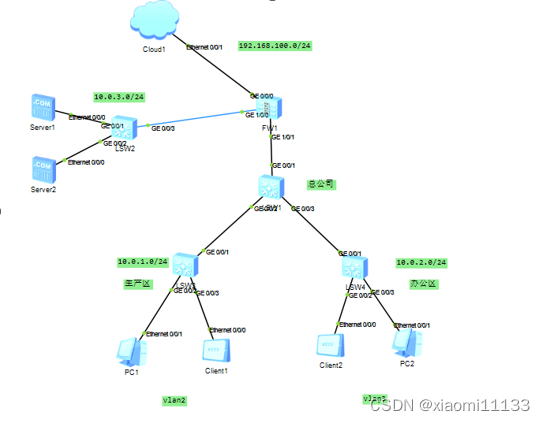

一、实验拓扑

二、实验要求

1. 防火墙向下使用子接口分别对应生产区和办公区
2. 所有分区设备可以ping通网关

三、实验思路

1. 按照图示配置各设备IP地址
2. 在交换机上创建vlan并划分
3. 在防火墙上创建子接口分别处理加封装的vlan标签
4. 登录防火墙web界面并划分区域。
5. 测试

四、配置步骤

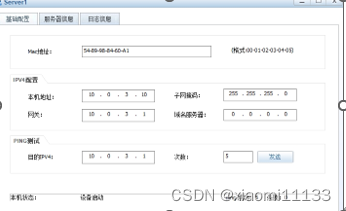

1.按照图示配置各设备IP地址

2.在交换机sw1创建vlan2、3，并将生产区和办公区分别划入vlan2和vlan3

[sw1]vlan 2

[sw1-vlan2]vlan 3

[sw1]int g0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 2

[sw1-GigabitEthernet0/0/2]int g0/0/3

[sw1-GigabitEthernet0/0/3]port link-type access

[sw1-GigabitEthernet0/0/3]port default vlan 3

[sw1-GigabitEthernet0/0/3]int g0/0/1

[sw1-GigabitEthernet0/0/1]port link-type trunk

[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

[sw1-GigabitEthernet0/0/1]

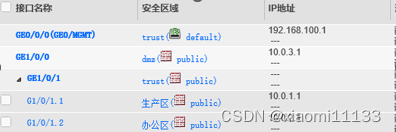

3.配置防火墙IP地址登录web界面划分区域和创建子接口。

[USG6000V1]int g0/0/0

[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.100.1 24

[USG6000V1-GigabitEthernet0/0/0]service-manage all permit

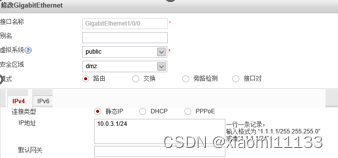

Dmz区域：服务器区域

Trust区域：公司内网区域

       生产区：

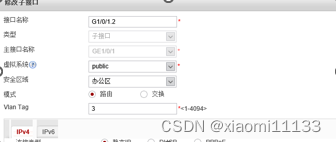

        办公区：

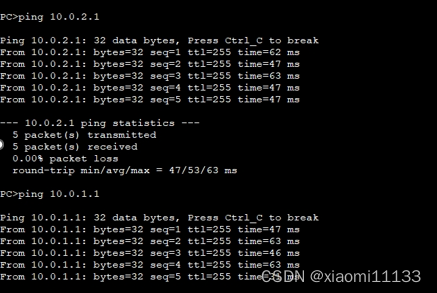

4.测试

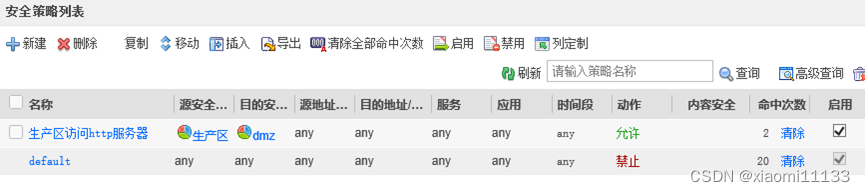

5.安全策略（各部门访问服务器）

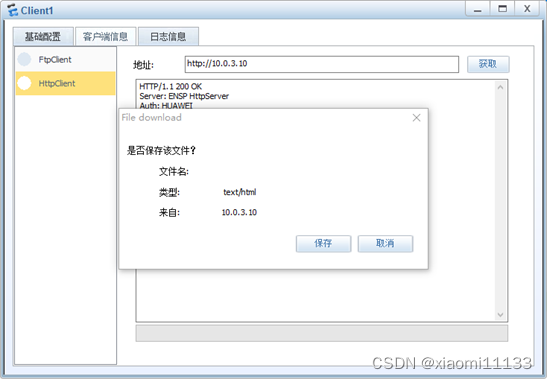

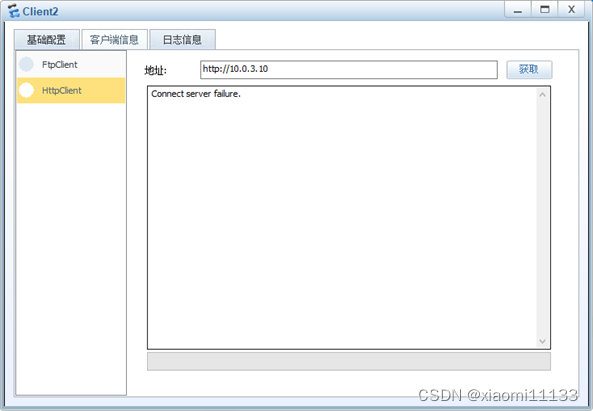

测试：生产区可以访问http服务器而办公区不能访问
