什么是图层

图层是用来在 ArcGIS 产品套件中显示地理数据集的机制。每个图层代表一种数据集（可以是地图服务、图形或是矢量数据），并指定该数据集是如何描绘使用一组属性的。

包含一个地图控件的每个应用程序是通过添加一系列图层组装的。图层以特定的顺序显示在地图上，列在最底部的图层在地图的最上面显示，也就是先添加的图层在下面显示（原理类似于“栈”）。比如，在XAML代码中，最靠上的图层在显示时会出现在Map控件的最底端，如图：

在这里插入图片描述

图层介绍

第一个图层的空间坐标系SpatialReference决定了地图的空间坐标系，图层只能在UI线程上进行实例化。以下是所有的图层类：

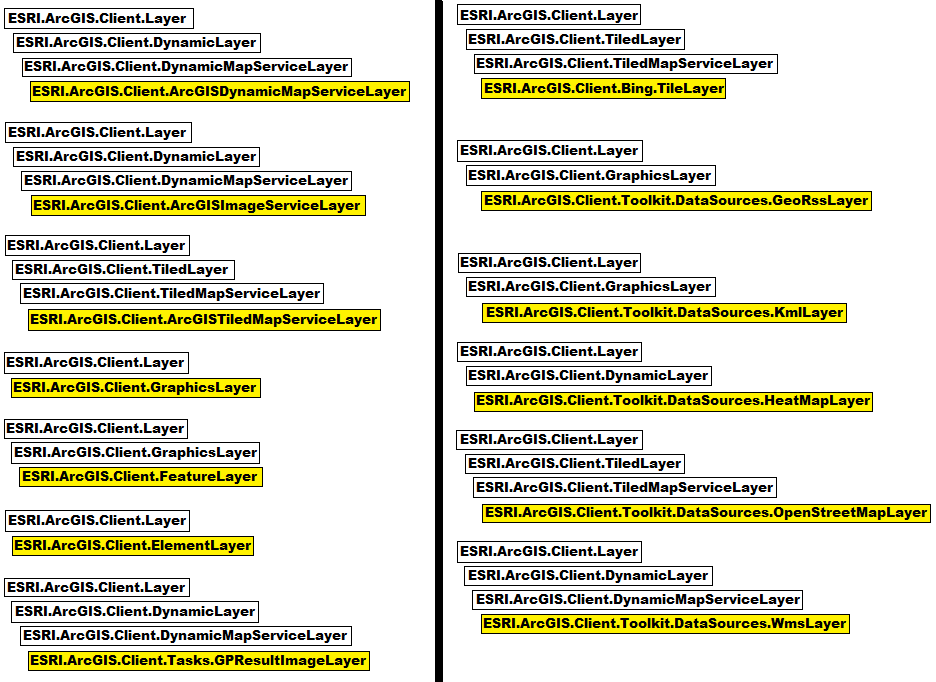

所有的图层都是从Layer类型继承而来的，可以参考下载的API中的对象模型图。

在这里插入图片描述

Layer

|–TiledMapServiceLayer

| |–ArcGISTiledMapServiceLayer

|–DynamicLayer

| |–DynamicMapServiceLayer

| |–ArcGISDynamicMapServiceLayer

| |–ArcGISImageServiceLayer

| |–GPResultImageLayer

|–GraphicsLayer

| |–FeatureLayer

|–ElementLayer

Layer是最基本的基类，常用的几种图层类型已经用红色标记出来了。

（1）Layer：继承自DependencyObject，并实现了INotifyPropertyChanged接口，是其他图层的基类。

（2）TiledMapServiceLayer：继承自Layer，是所有使用了缓存的地图服务的基类。通过它可以在程序中加入经过缓存的，来自不同数据源的地图服务。比如ArcGIS Server的地图服务，Google Map的地图，Virtual Earth的地图等。

（3）ArcGISTiledMapServiceLayer：继承自TiledMapServiceLayer。这个图层扩展了TiledMapServiceLayer，支持由ArcGIS Server发布的经过缓存的地图服务。

（4）DynamicLayer：继承自Layer，是动态地图服务的基类。

（5）DynamicMapServiceLayer：继承自DynamicLayer，对应于TiledMapServiceLayer，要使用未经过缓存的动态地图服务，就得通过扩展这个图层来实现。

（6）ArcGISDynamicMapServiceLayer：继承自DynamicMapServiceLayer，针对ArcGIS Server 9.3版本发布的动态地图服务。同理，如果要在客户端API中使用其他动态地图服务，比如OGC的WMS服务，则也需要像这个图层一样，扩展上面的DynamicMapServiceLayer来实现。

（7）ArcGISImageServiceLayer：继承自DynamicMapServiceLayer，针对ArcGIS Server 9.3版本发布的Image Service，因为影像服务也属于动态的地图服务。在客户端API中，可以通过ArcGISImageServiceLayer的一些属性，方便通过浏览器来展示服务器端的影像数据，比如通过BandIds属性，可以快速调整影像数据显示波段的组合（RGB通道），提供不同结果供用户查看。点击这里，查看一个实例。

（8）GPResultImageLayer：继承自DynamicMapServiceLayer，针对Geoprocessing服务所产生的结果。可以请求服务器端的GP服务将结果动态生成一张图片，将此图片作为GPResultImageLayer图层直接添加到Map控件中。
