I2C | 如何读 I2C 波形？

分析I2C时序波形时需要注意如下几点：

• I2C 发出字节的bit顺序是从高位-->低位。
  注意，这里有个很容易想当然犯错误的地方 – 有些人错误的看波形的方式是"先发出的波形被后发出的波形推着往前（右）走"。
  正确看懂波形的方式是“波形是从左往右增加的，已发出的bit波形位置固定了不会移动；简单理解就是左边的波形是先发出来的，是高位，右边的波形是后发出来的，也就是低位。。
• Start / Restart 信号波形：SCL 高电平 + SDA 由高变低
• 每次传输是9 bits = 8 bits data + 1 bit ACK
  8bits data可能的情况是：7bit addr + 1 bit 1/0（读写）；8 bits register addr；8 bits tx data；8 bits rx data
  注意：有些 register addr是16 bits 或者 32 bits，这个时候就会连续发 2个或4个 8 bits 来组成 register addr。
• Stop 信号波形：SCL 高点平 + SDA 由低变高
• ACK – 拉底SDA
  host send to slave 时：ACK由slave发出；
  slave send to host 时：ACK由host发出；
• 注意：波形中 Start/7bit addr + 1 bit 1/0（读写）/Restart/Stop 是由I2C host 发出的，在Slave驱动中找不到对应的数据；其余的波形对应的是Slave 驱动代码中 i2c read/write函数中构造的i2c_msg.buf 和 i2c_msg.len。这一点在结合驱动分析波形时很重要哦～

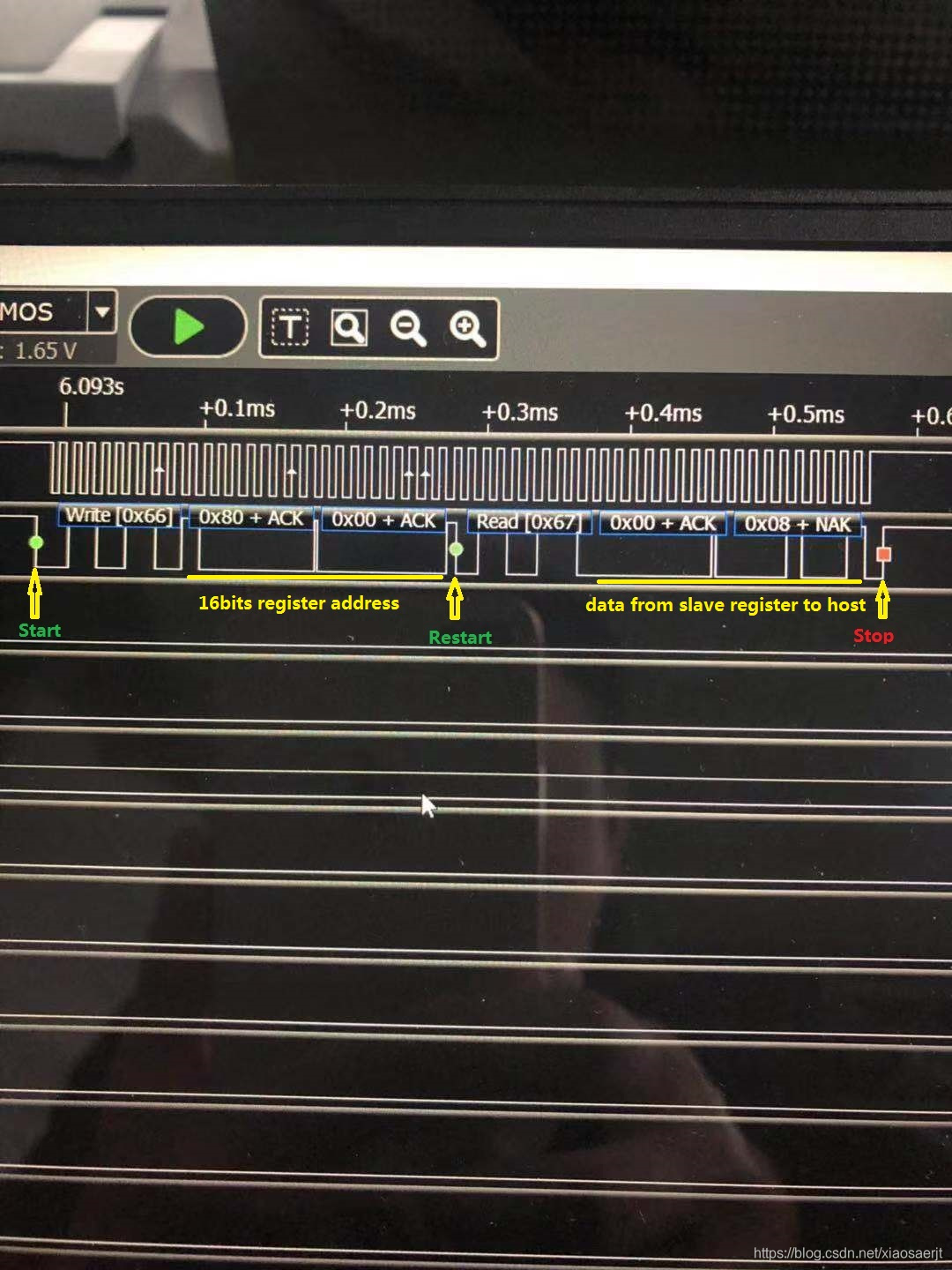

上传一份实际的波形图：
