【MOOC】建筑智能化系统工程（南工职）（1）基础知识

信号传输

传输介质

见 【MOOC】计算机网络与通信技术笔记（北交）（2）物理层

模拟信号

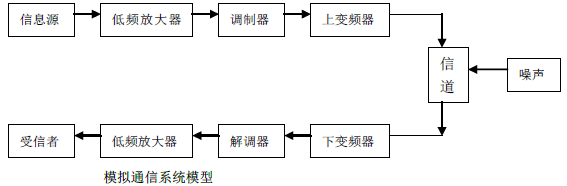

• 模拟通讯系统：
  （1）技术成熟，设备简单，对一些需要大量低价接收终端的通信运用场合较为实用；
  （2）信息传输效率较低，频谱利用率不高，通信质量差，不适宜计算机应用，抗干扰能力较差等

• 调制的目的：
  （1）将基带信号变换为适合于信道传输的频带信号，如在无线通信中，必须将基带信号载在高频上才能发射出去；
  （2）改善系统性能；
  （3）实现信道复用，提高信道利用率。

数字信号

• 数字信号结构简单，再生力强，故数字通信具有模拟信号系统无可比拟的优点。数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。二进制码就是一种数字信号。二进制码受噪声的影响小，易于数字电路进行处理，所以得到了广泛的应用。
• 数字信号特点：
  1.抗干扰能力强、无噪声积累。
  2.便于加密处理。
  5.便于构成综合数字网和综合业务数字网。
  3.便于存储、处理和交换。
  4.设备便于集成化、微型化。
  6.占用信道频带较宽。
• 信号数字化过程：抽样、量化、编码

弱电工程系统电源

UPS

在弱电系统中，如计算机网络中的服务器、消防安防监控器等重要设备是不允许断电，也不允许出现较大电流、电压波动的，否则会引起重要数据的丢失和设备损坏甚至会导致系统瘫痪。因此在弱电系统中普遍采用UPS, 一种含有储能装置，以逆变器为主要组成部分的恒压、恒频设备，来能够提供持续、稳定、不间断的电力供应。

直流供电

直流供电系统的组成

直流供电系统由整流器、滤波器、蓄电池、直流变换器组成。

• 整流器
  将交流转化为直流的装置。它有两个主要功能：第一，将交流电变成直流电，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。

• 滤波器
  将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施

• 蓄电池
  蓄电池的作用是能把有限的电能储存起来，在合适的地方使用。它的工作原理就是把化学能转化为电能

• 直流变换器
  直流变换器分为并联直流变换器和非并联直流变换器两种。 并联直流变换器采用先进的高频脉宽调制边缘谐振技术，使效率得到了极大提高。整机具有稳压精度高、动态响应快、输出杂音低、抗干扰能力强、工作温度范围宽等特点。 非并联直流变换器采用进口DC-DC模块组成，具有稳压精度高、输出噪声低、抗干扰能力强等优点，且体积小、重量轻。


直流供电系统的分类

• 集中方式由市电、油机发电机组及转换屏组成。直流系统是由整流器、蓄电池及直流屏组成，集中安装在电力室和电池室。由电力室馈送出来的低压基础载流电源，接至各个通信机房，即安装在楼房底层的电源设备为整栋大楼的通信设备供电。
• 分散方式：
  1）半分散供电方式 ：将电源设备搬至通信机房内，为本机房的各种通信设备及空调机供电。
  2）全分散供电方式： 在每行通信设备的机架内都装设了小基础电源系统。

直流供电的优缺点

• 优点：
  1）当输送的功率相同时，其线路的造价低，线路的损耗较小；
  2）两端直流电力系统不需要同步运行，输电距离不受电力系统同步运行稳定性的限制，还可以用来提高与直流线路并列运行的交流输电系统的稳定性；
  3）用于直流线路的电流和功率的调节比较容易且迅速，可实现各种调节、控制；直流线路的短路电流较小，交流系统用直流线路互联之后，短路容量基本没有增加。
  4）用以实现不同频率或相同频率交流系统之间的非同步联系，既可得到联网的技术经济效益，又可避免大面积停电事故的发生。
  5）在导线几何尺寸和电压有效值相等的条件下，电晕无线电干扰较小。
  6）线路在稳态运行时没有电容电流，沿线电压分布较平稳；线路部分不需要无功补偿。
• 缺点：
  1）整流器较贵：整流器在运行中需要较多的无功功率，并要装设滤波装置；整流器过载的能力也较小；
  2）以大地作为回流电路时，会引起沿途金属构件和管线的腐蚀。

UPS供电

UPS概念

UPS是一种集数字和模拟电路、自动控制逆变器与免维护贮能装置于一体的电力电子设备，它广泛地应用于从信息采集、传送、处理、储存到应用的各个环节。

UPS的基本功能

1）．电网电压正常时，市电电压通过UPS稳压后供应给负载使用，性能好的UPS本身就是良好的交流稳压器；同时它还对机内的电池进行充电，贮存后备能量。
2）．电网电压异常时（欠压、过压、掉电、干扰等）UPS的逆变器将电池组的直流电能转换成交流电能维持对负载的供电。
3）．UPS在电网供电和电池供电之间自动进行转换，确保对负载的不间断供电。一般的电脑设备允许有很小的电力间断（切换时间10ms以内），但精密的电脑设备和通信设备不允许电力有间断（切换时间0ms），所以应确认你需要的UPS切换时间究竟是多少。

UPS的种类

后备式、双变换在线式、双变换电压补偿在线式、在线互动式

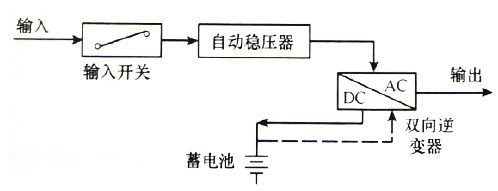

★在线互动式UPS

• 在线含义：逆变器工作，但不输出功率，处于热备份状态，同时兼顾对蓄电池充电，增大了UPS在市电正常时的功率容量，并且减少了在市电中断时的转换时间，提高了输出电压的滤波作用，属于并联功率调整方式，输出功率多在5kVA以下
• 主要部件：
  ① 输入开关：市电中断时，自动断开输入开关，防止逆变器向电网反向馈电。
  ② 自动稳压器：市电存在时，可粗略稳压和吸收部分电网干扰。
  ③ 逆变器：此逆变器具有双向变换功能，当市电存在时为整流器，给蓄电池浮充电； 当市电中断时为逆变器，由电池释放电能，保持给负载继续供电。
• 功能特点
  1）当市电存在时：
  市电利用率高，可达98％以上；输入功率因数和输入电流谐波取决于负载性质；输出能力强，对负载电流峰值系数、负载功率因数、过载等没有严格的限制；输出电压稳定度较差，但能满足一般要求；变换器直接接在输出端，并处于热备份状态，对输出电压尖峰于扰有抑制作用。
  2）当市电中断时：因为输入开关存在断开时间，致使UPS输出仍有转换时间，但比后备式要小得多；电路简单、成本低、市电供电时可靠性高；变换器同时具备充电功能，且其充电能力较强；如在输入开关与自动稳压器之间串接一电感，当市电中断时，逆变器立即向负载供电，可避免输入开关未断开时，逆变器反馈到电网而出现短路的危险。在线互动式UPS的转换时间接近予零，并增加了抗干扰能力。

UPS的选用

（1）注意输出功率、输出电压波形、波形失真系数、输出电压稳定度、蓄电池可供电时间的长短等技术参数；
（2）注意产品的可维护性；
（3）UPS所配蓄电池的容量：① 蓄电池的性能价格比；② 蓄电池的放电效率比；

（1）负载容量、负载功率因数对选型的影响；
（2）电池后备时间对选型的影响；
（3）集中与分散供电方案对选型的影响.

弱电防雷与接地系统

防雷系统

• 雷电破坏的三种形式
• 电源设备防雷措施
• 电源建筑防雷措施
• 防雷设备：避雷针、避雷线、避雷器、消雷器、电源防雷器

★电源防雷器

电源防雷器品种繁多，但只要是用于电子设备的过电压保护，其核心部件都是采用氧化锌压敏电阻器。它是一种非线性的敏感元件，具有动作电压低、通流容量大、响应时间快等特点，是一种较理想的过电压保护元件。它具备广泛的适用性，安装要简单，维护要方便。

接地系统

电气设备或金属部件与一个接地系统的连接称为接地。一个接地系统由大地、接地体、接地引入线、接地汇流排、接地配线及接地点汇集线等组成。

• 接地体
  为使电流入地扩散而采用的与土壤呈电气接触的金属部件称为“接地体”，一般有垂直接地体和水平接地体。接地体一般采用镀锌钢材，接地体之间的所有焊接点，均应进行防腐处理。接地体应尽量避免埋设在污水排放和土壤腐蚀性强的地段。接地体埋深一般不小于0.7m。在寒冷地区，接地体应埋设在冻土层以下。接地系统中的垂直接地体，宜采用长度不小于2.5m的镀锌钢材、硅酸盐水泥（或其他低电阻率水泥）混凝土包封电极或石墨电极；水平接地体长度不大于60m
• 接地引入线
  把接地电极连接到地线盘（或地线汇流排）上去的导线称为“接地引入线”。接地引入线宜采用40mm×4mm或50mm~5mm镀锌扁钢。应进行绝缘防腐处理
• 接地总汇集线
  接地总汇集线可采用接地汇集环或汇集排。汇集环安装在地下室或底层，距离墙面（柱面）应为50mm左右；汇集排安装在电力室。不同金属材料互连时，应防止电化腐蚀，接地线不得使用铝材。
• 接地配线
  把必须接地的各部分连接到地线排或地线汇流排上去的导线称为“接地配线”。接地配线的选择应注意以下几点：
  ① 直流电源接地线的截面积，应根据直流供电回路的允许电压降确定。
  ② 各类设备保护接地线的截面积，应根据最大故障电流值确定。一般宜选用导线截面为35～95mm2。（相互故障电流为25～350A）的多股铜导线。
  ③ 接地线两端的连接点应确保电气接触良好，并应做防腐处理。
  ④ 严禁在接地线中及交流中性线中加装开关或熔断器。
  ⑤ 严禁利用其他设备作为接地线电气连通的组成部分。
  ⑥ 由接地总汇集线引出的接地线应设明显标志。
• 通信设备保护接地
  机房内通信设备及其供电设备正常不带电的金属部分、进局电缆的保安装置接地端以及电缆的金属护套均应进行保护接地。
  模拟通信设备的机架保护接地，可直接与引入机房内的直流电源接地连通；数字通信设备的机架保护接地，应从接地总汇集线或机房内的分接地汇集线上引入，并应防止通过布线引入机架的随机接地；数字通信设备和模拟通信设备共存的机房，两种设备的保护接地线应分开。
• 通信电源接地
  电力室直流电源接地线必须从接地总汇集线上引入。 其他机房的直流电源接地线也可从分汇集线上引入。
  引入大楼内的交流电力线应用地下电力电缆。其电缆金属护套的两端均应做良好的接地。
  大楼内所有交、直流用电及配电设备均应采取接地保护。交流保护接地线应从接地汇集线上单独引出，严禁采用中性线作为交流保护地线。

弱电工程施工验收规则
